158,16 €
TTC
08081
0712971131026

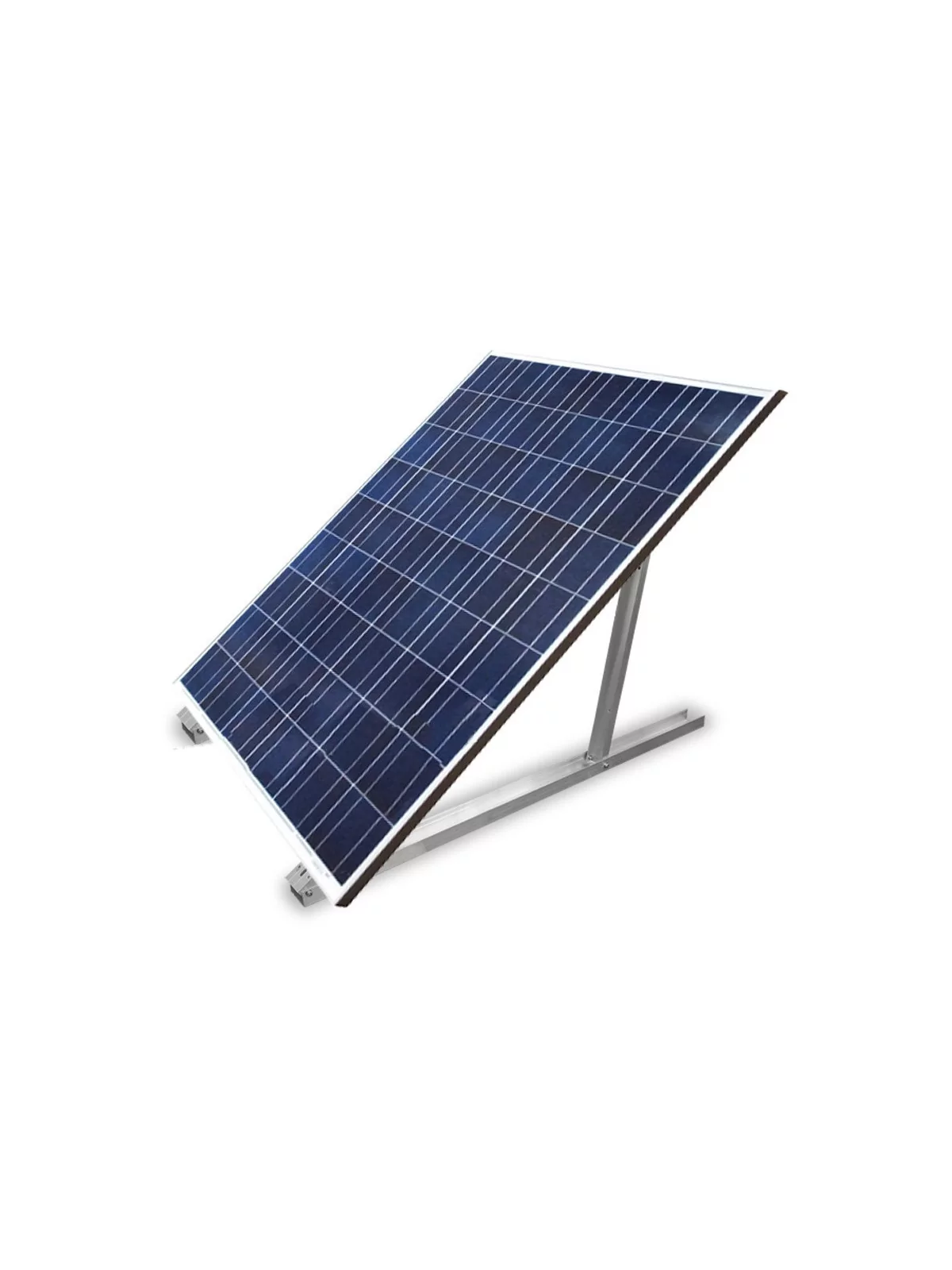

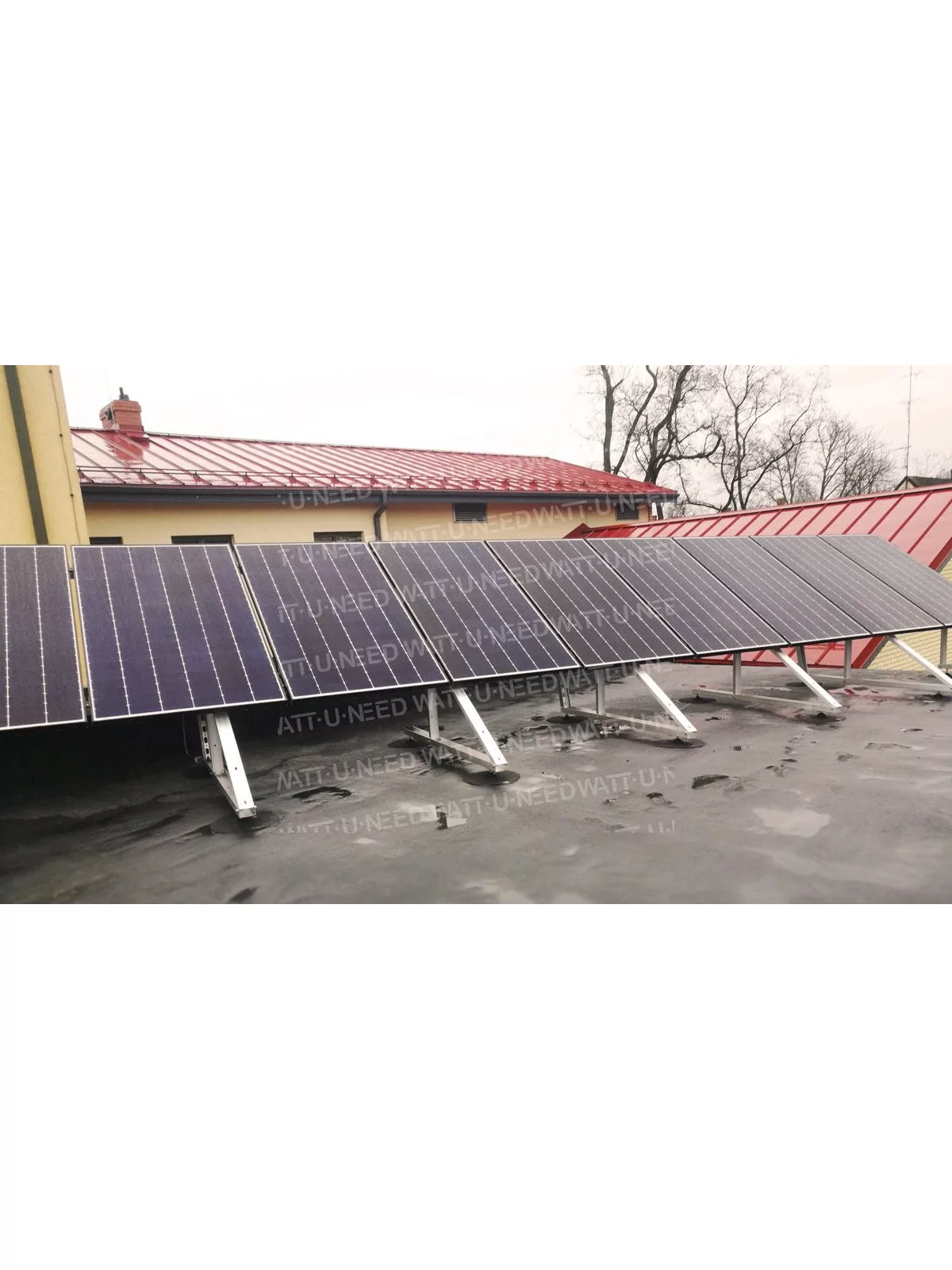

Découvrez notre kit de fixation pour panneaux photovoltaïques sur structure au sol, conçu pour une installation sûre, stable et durable. Ce kit est idéal pour toits plats, au sol, sur péniche ou tout autre support plat. Il s’adapte automatiquement au nombre de panneaux et à leur orientation (portrait ou paysage) sélectionnée dans les options.

Le kit comprend tout le matériel nécessaire pour une installation fiable et robuste de vos panneaux solaires (hormis le lestage). La structure en aluminium anodisé garantit une durabilité optimale face aux intempéries et aux conditions extérieures.

Caractéristiques principales :

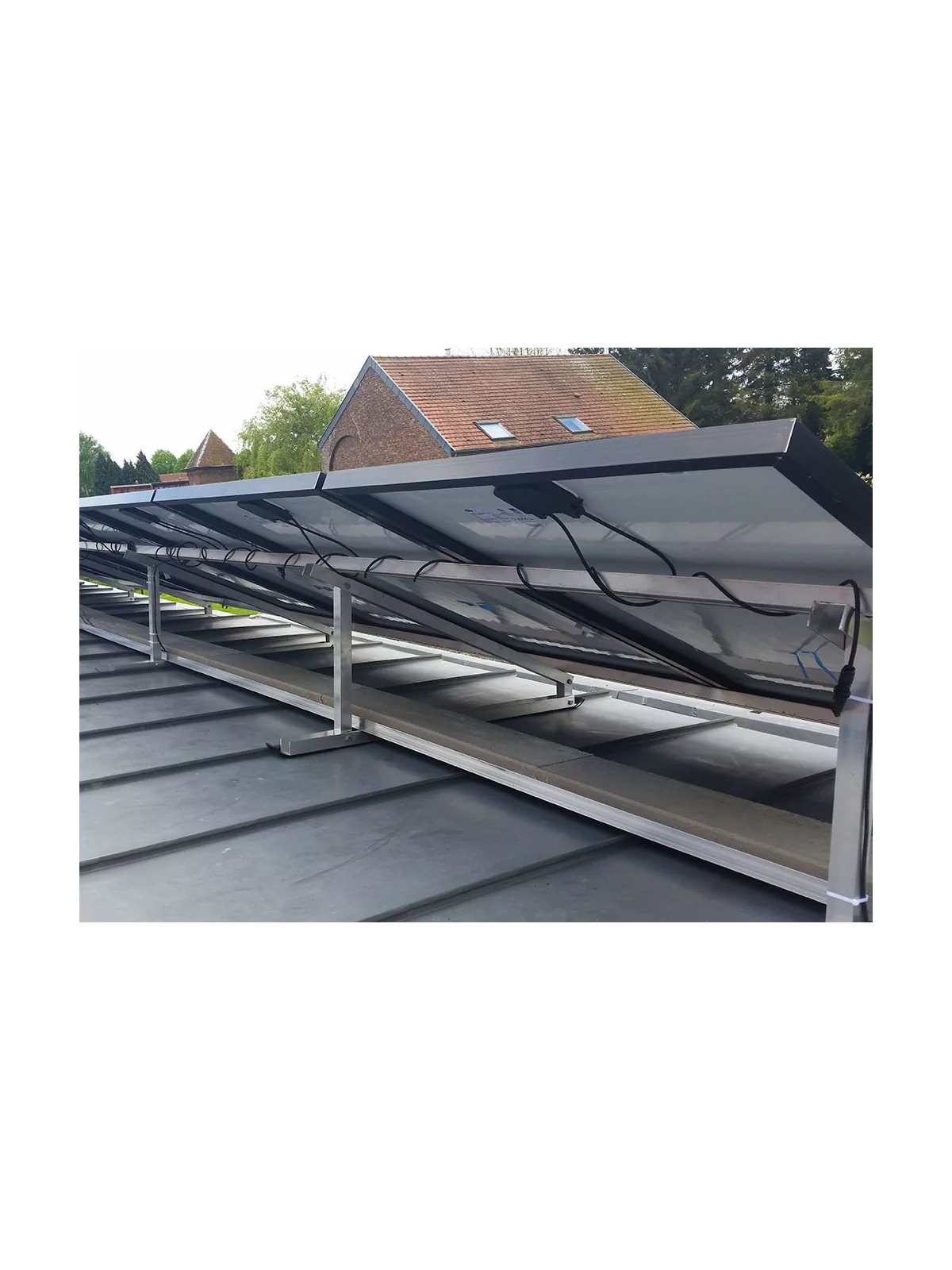

  • Compatible avec structures au sol, toits plats, péniches et autres supports plats
  • Panneaux installables en portrait ou en paysage
  • Structure en aluminium anodisé résistante aux intempéries
  • Fixation robuste et durable pour panneaux solaires
  • Adapté aux panneaux photovoltaïques standards
  • Kit complet prêt à poser

Options personnalisables : choisissez le nombre de panneaux et leur disposition selon vos besoins.

Attention : pour une installation avec deux lignes de panneaux ou plus (exemple : 2 rangées de 6 panneaux), il est nécessaire de commander deux kits de fixation.

Contenu du kit de fixation pour panneaux solaires – Structure au sol

Les composants du kit varient selon le nombre de panneaux. Les jonctions de rails sont incluses à partir de 2 panneaux en paysage et de 3 panneaux en portrait (voir tableau en bas de page).

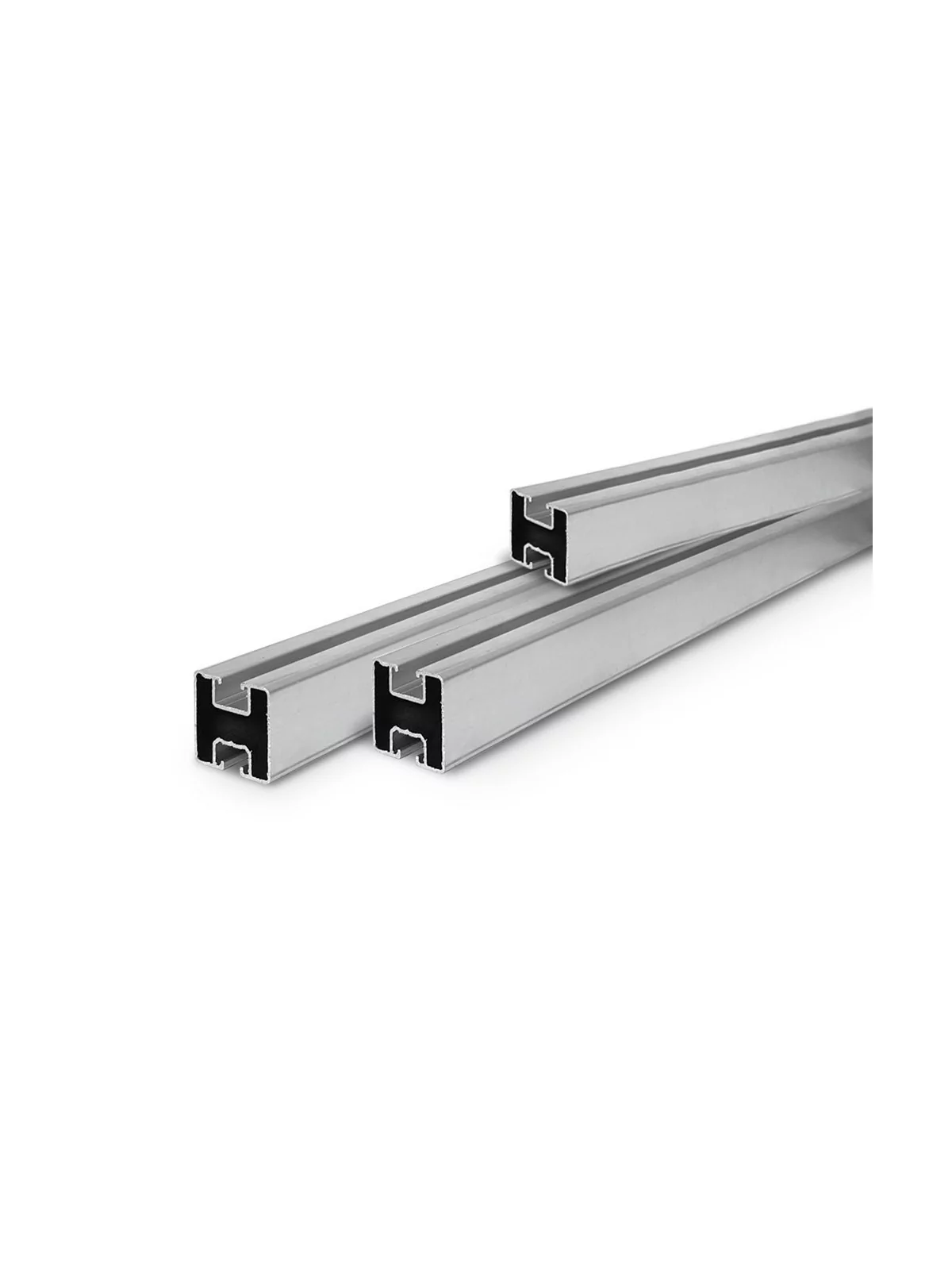

Inclus Rail alu 40x40

Rail aluminium 40×40

Support principal assurant la structure de l’installation photovoltaïque.

Détails du produit

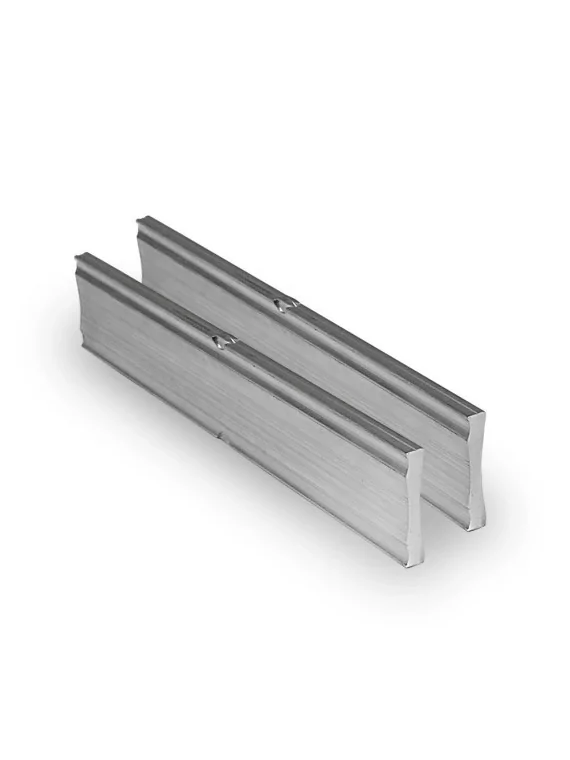

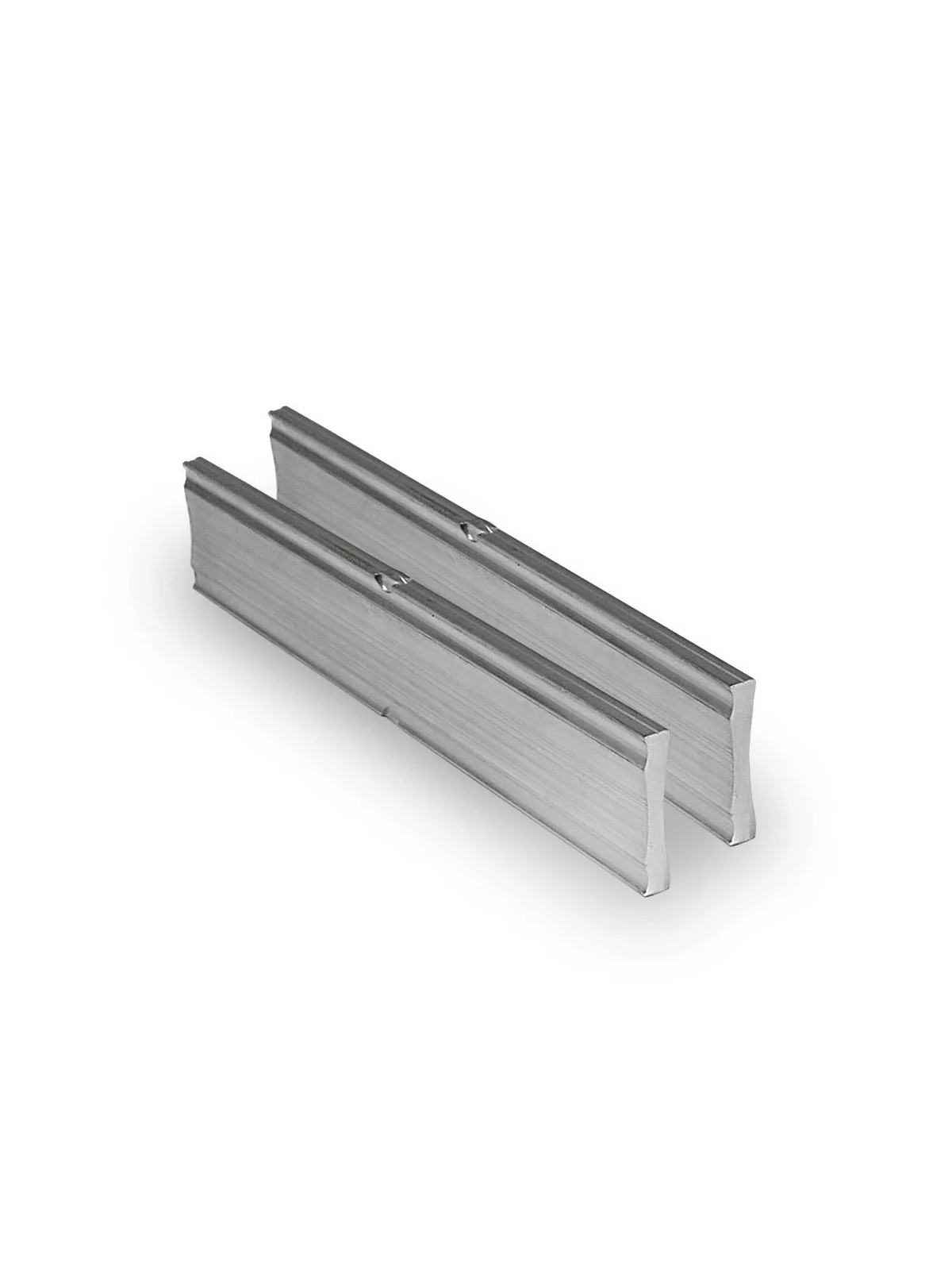

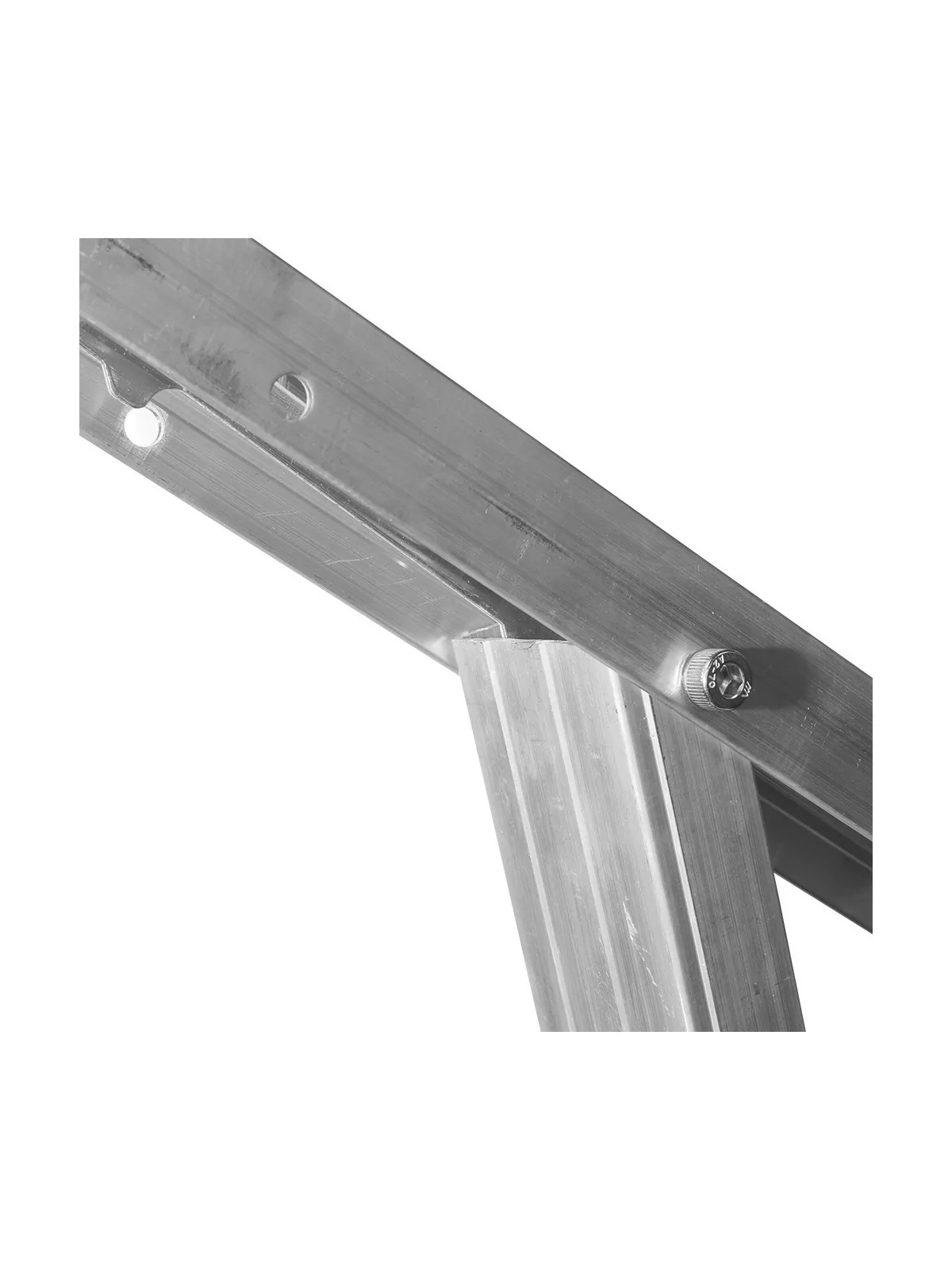

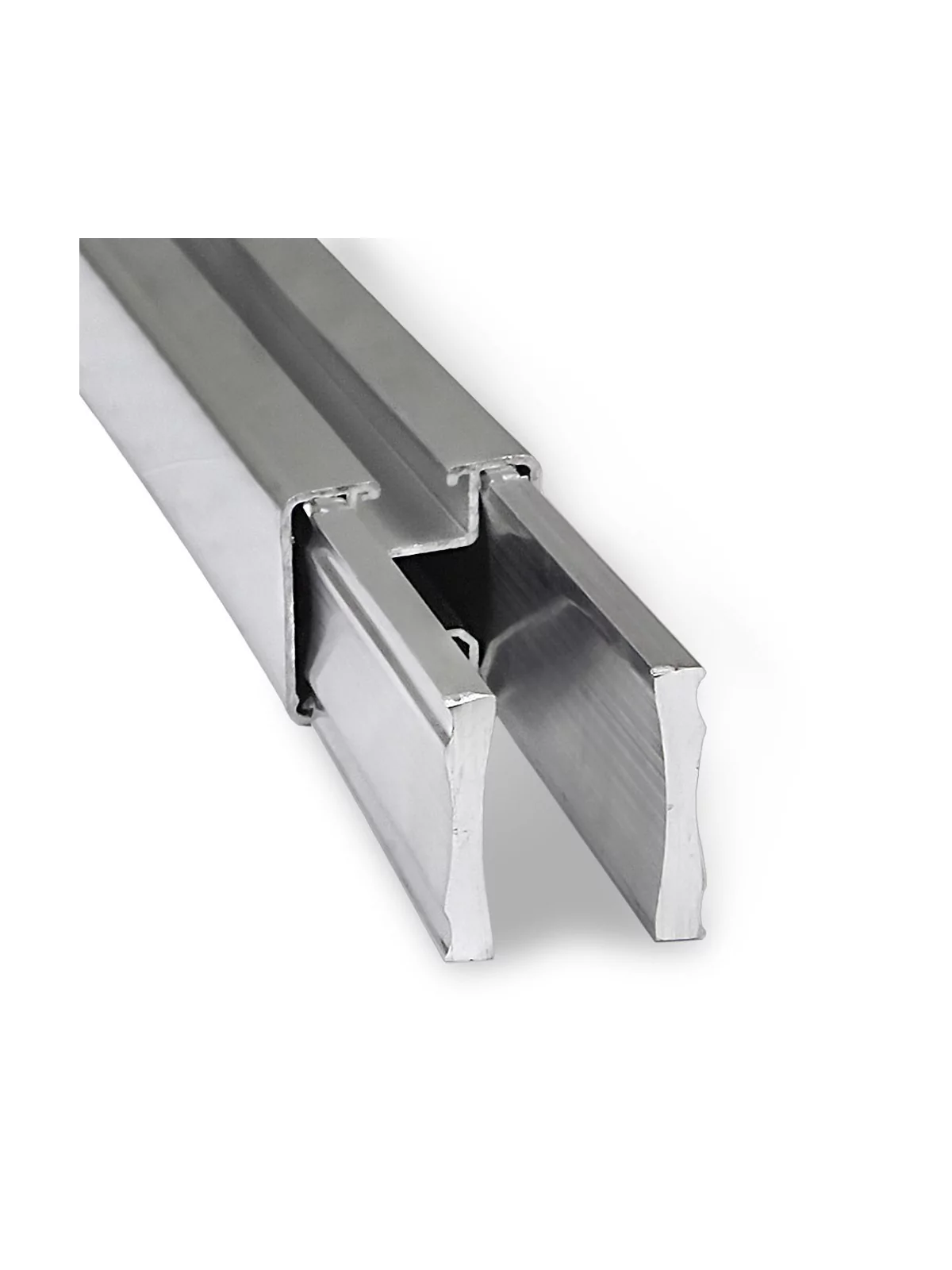

Inclus dès 2 PV Jonctions de rails

Jonctions de rails

Assemblage des rails pour des rangées plus longues. Inclus dès deux panneaux en paysage et dès trois panneaux en portrait.

Détails du produit

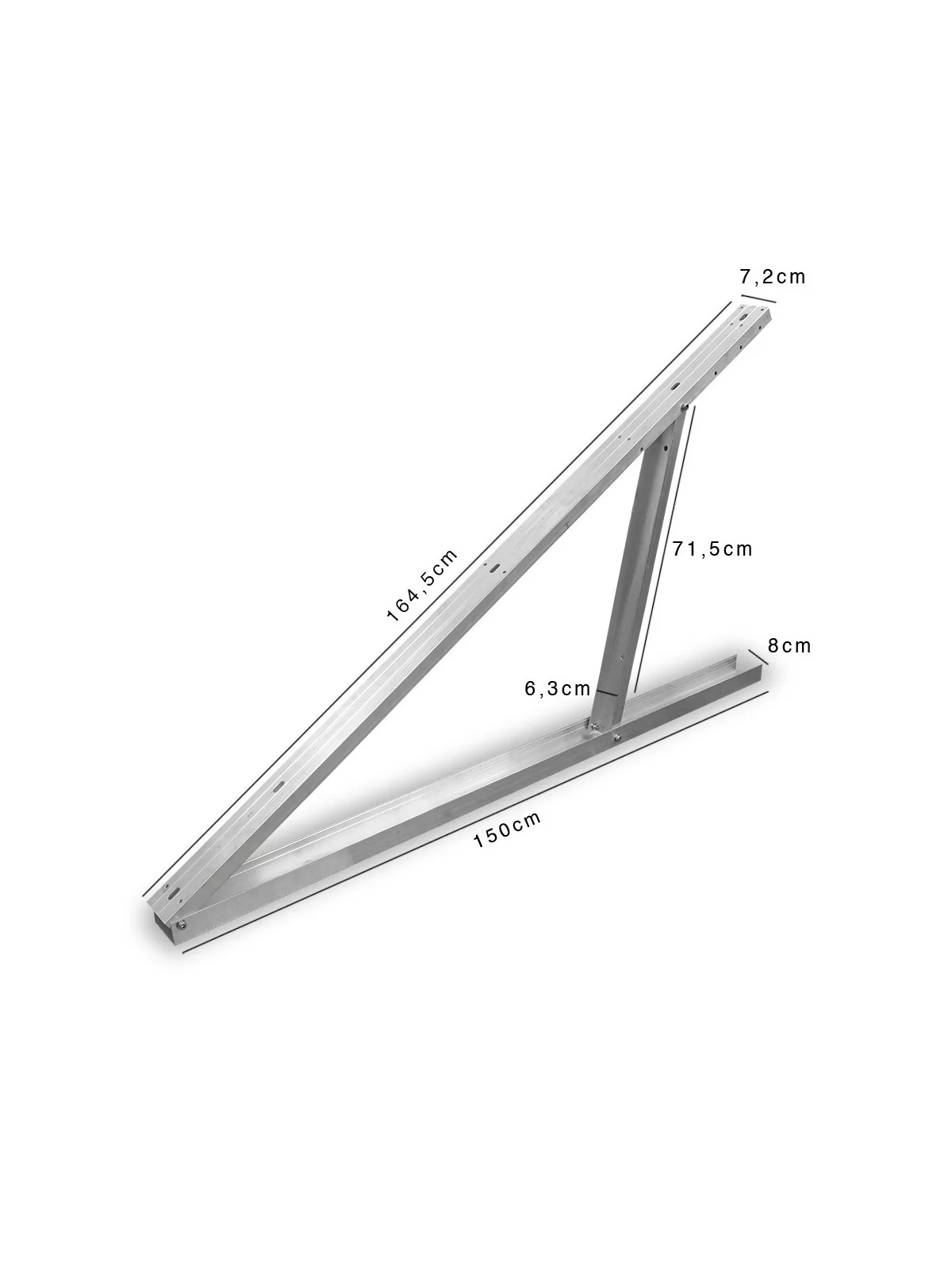

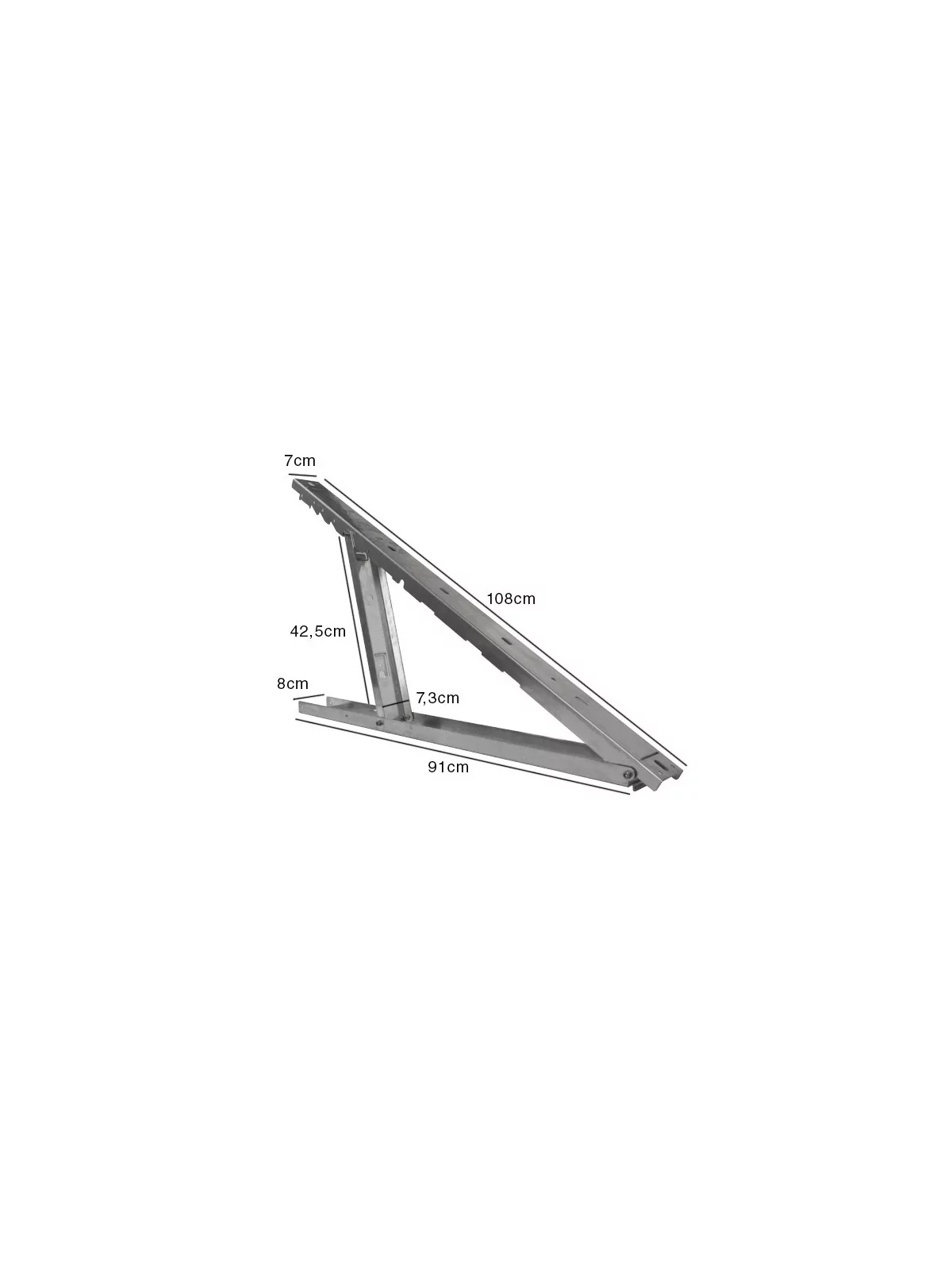

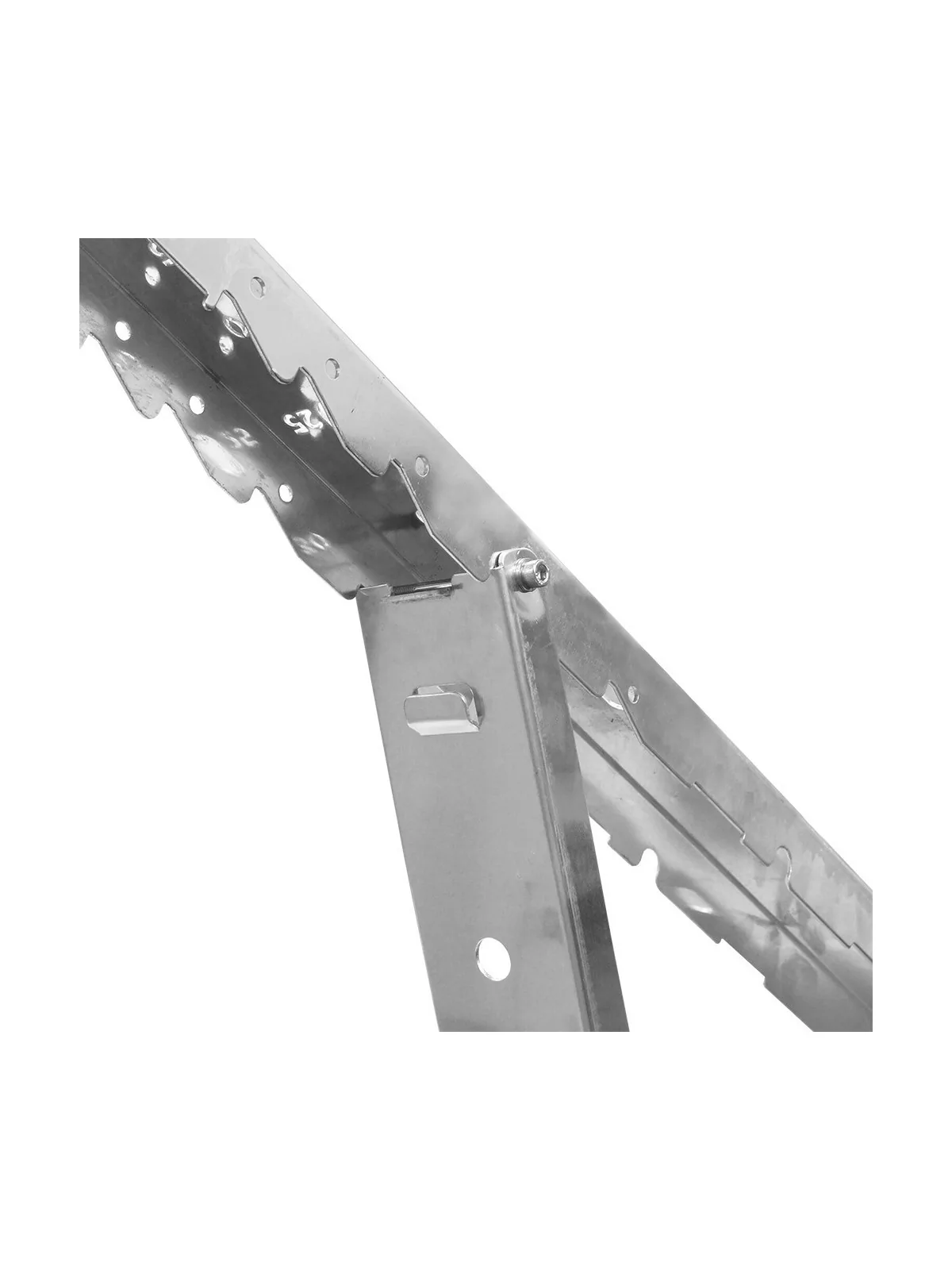

Inclus si portrait Grand support en alu

Grand support en aluminium (pour panneau en portrait)

Support triangulaire fourni avec le kit pour panneau solaire en orientation portrait, permettant de fixer le rail en alu.

Détails du produit
Inclus si paysage Petit support en alu

Petit support en aluminium (pour panneau en paysage)

Permettent un serrage manuel rapide lors de l’installation.

Détails du produit
Inclus Écrou hexagonal à embase crantée DIN 6923 M10

Écrous hexagonal à embrase crantée M10

Permettent un serrage manuel rapide lors de l’installation.

Détails du produit
Inclus Clips de mise à la terre Rayvolt

Clips de mise à la terre Rayvolt

Assurent la continuité électrique et la mise à la terre.

Détails du produit

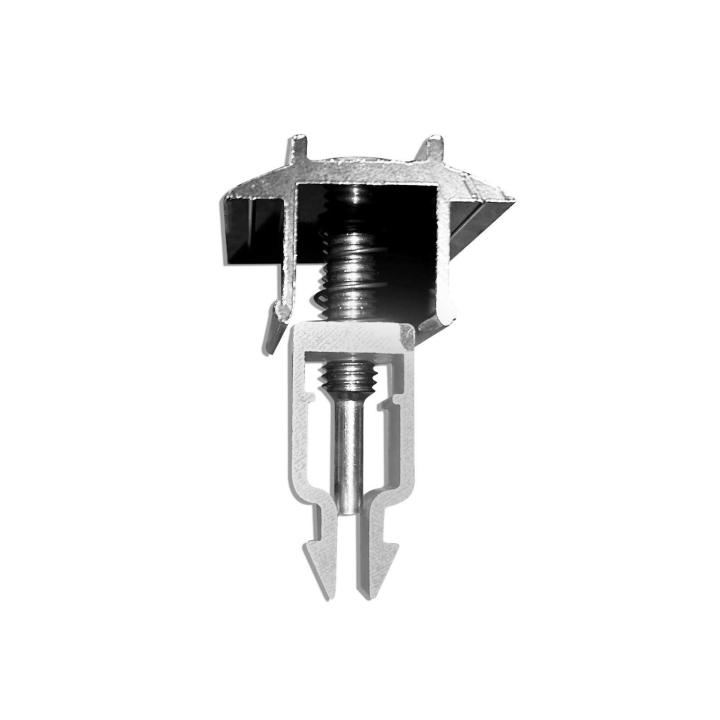

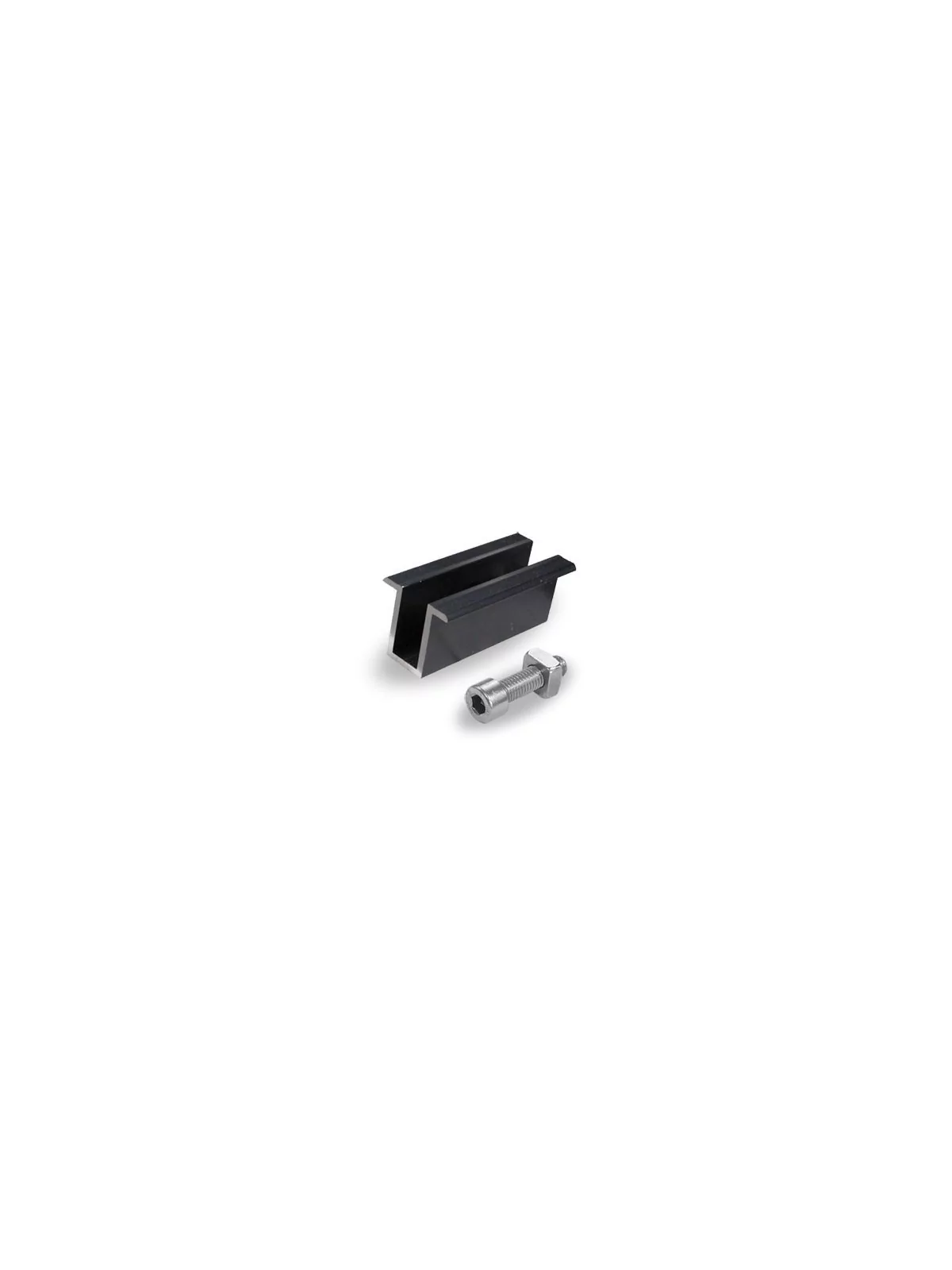

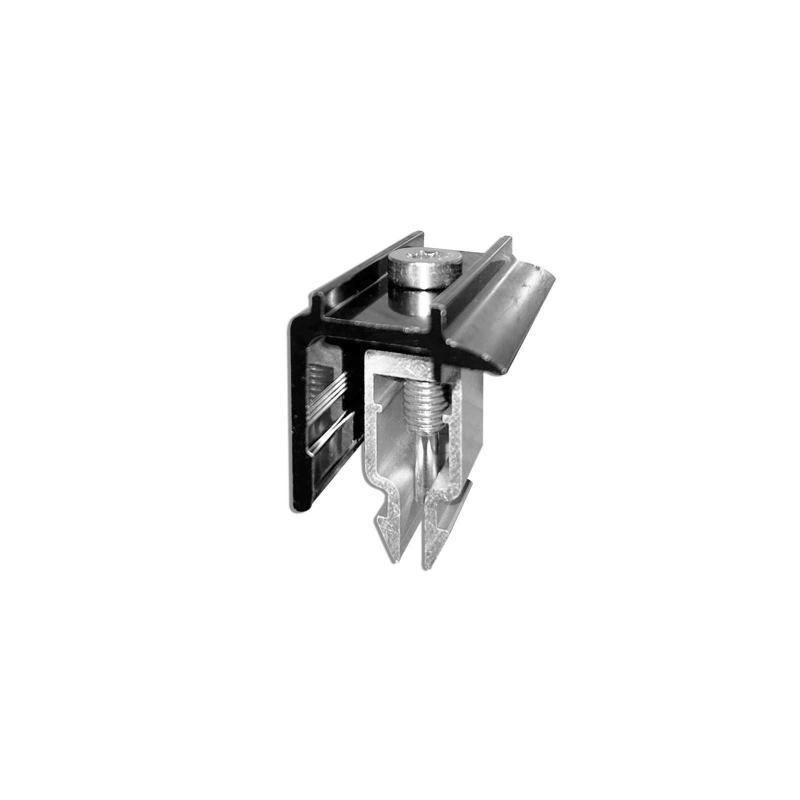

Inclus Clame de fin

Clames de fin rapides

Maintien sécurisé des panneaux en bout de structure.

Détails du produit

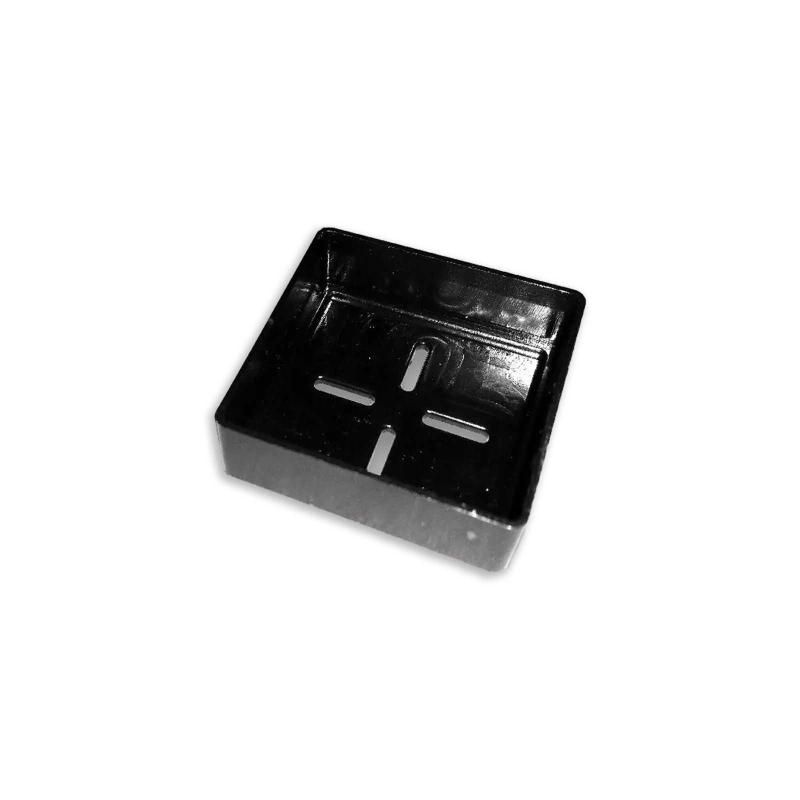

Inclus Bouchons de rail 40x40 noir

Bouchons de rail 40x40 mm noir

Pour une finition esthétique et une protection durable des rails de montage.

Détails du produit
Inclus Boulon tête marteau M10

Boulons tête marteau M10

Idéal pour une fixation fiable et facile.

Détails du produit





Comment choisir un kit adapté à mes panneaux ?

Schéma montage de panneaux solaires

Le kit de fixation convient à toutes toitures en tuiles. Grâce à ses options, il s'adapte à la disposition de vos panneaux.

Les fixations sont compatibles avec les panneaux de dimensions classiques (approximativement 1m60 x 1m).

1. Sélectionnez la quantité de panneaux en portrait ou paysage

Choisissez, par rangée, la quantité de panneaux disposés en portrait ou en paysage.

Exemple : la disposition ci-contre nécessite 3x le produit Kit de Fixation :

  • 1er kit pour la rangée 1 : 3 panneaux en portrait
  • 2e kit pour la rangée 2 : 2 panneaux en paysage
  • 3e kit pour la rangée 3 : 2 panneaux en paysage

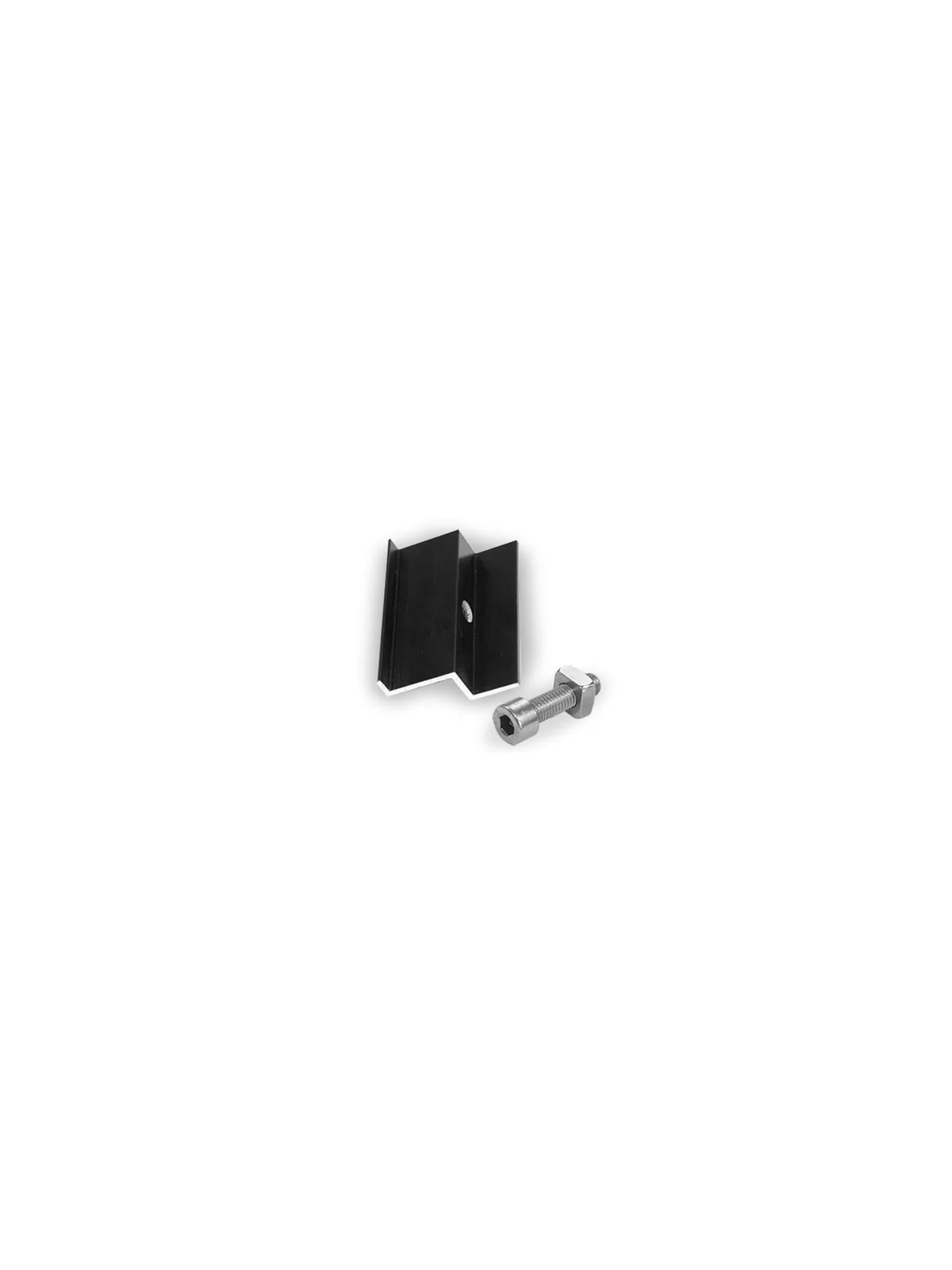

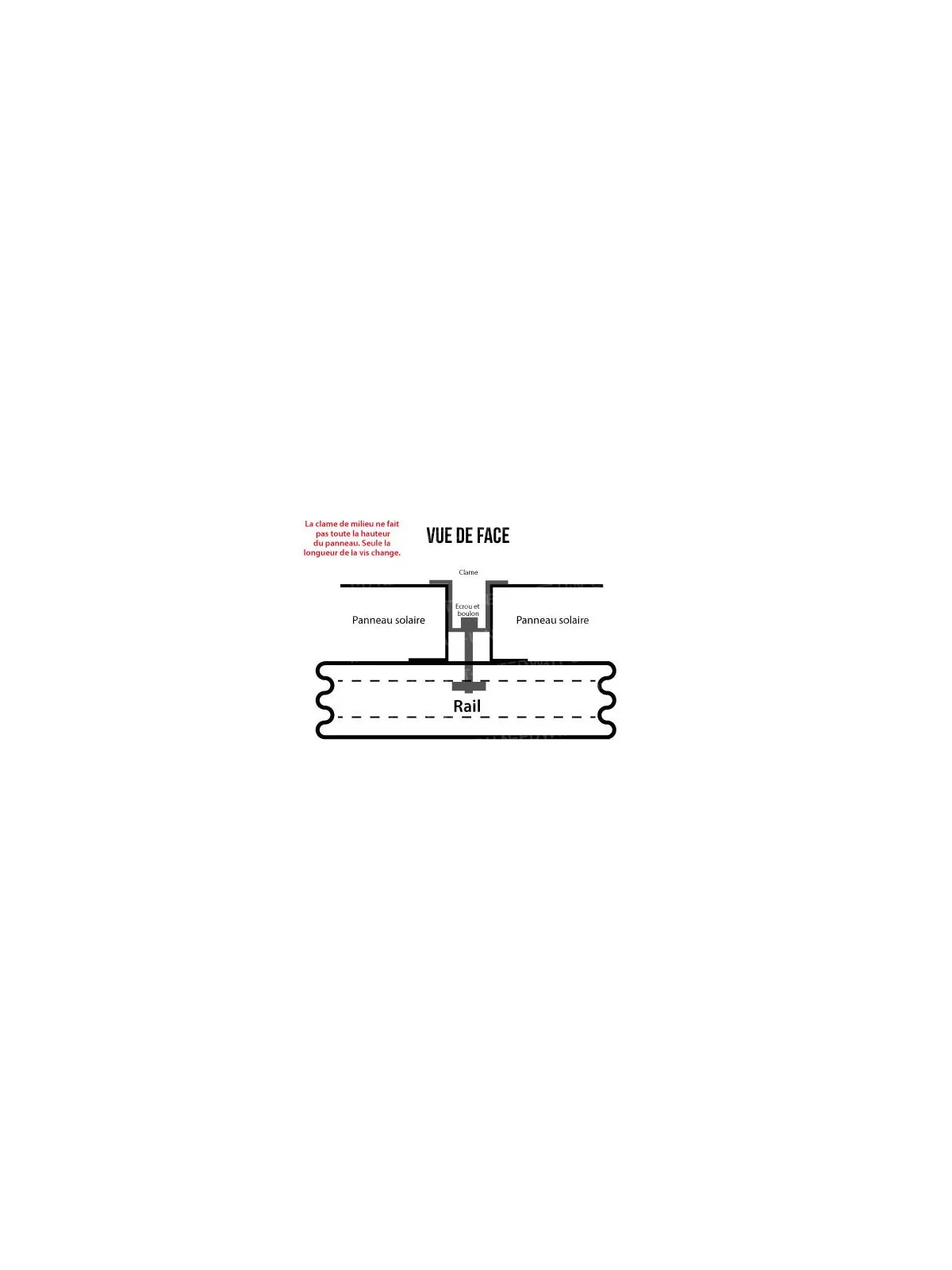

2. Sélectionnez la clame adaptée à votre panneau

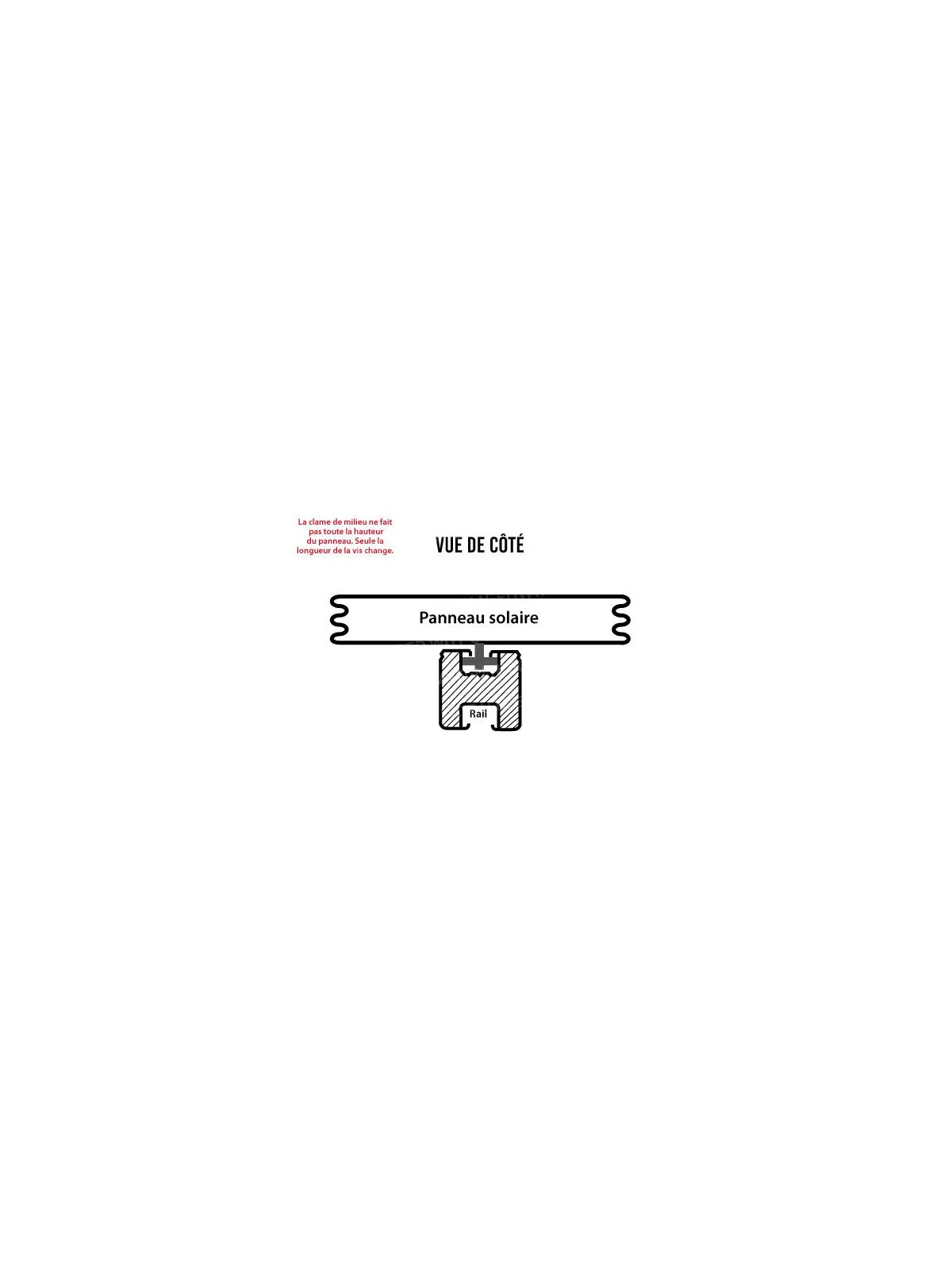

La clame sert à fixer le panneau sur le rail en aluminium. Sa hauteur doit correspondre à l'épaisseur du cadre de votre panneau pour un maintien solide.

Hauteurs disponibles : 28 - 30 - 35 - 40 - 45 - 50 mm





Détail du matériel fourni en fonction de la quantité de panneaux

Panneaux en portrait

Nombre de panneaux Rail (m) Détail des rails* Jonction Grand support en alu Clame de milieu Clame de fin Boulon tête marteau M10 Écrous hexagonal M10 Rayvolt Bouchon de rail
1 panneau 2,4 (2 x 1,20m) 0 2 0 4 4 4 1 4
2 panneaux 4,8 (2 x 2,40m) 0 2 2 4 6 6 2 4
3 panneaux 7,2 (4 x 1,80m) 2 3 4 4 8 8 3 4
4 panneaux 9,6 (4 x 2,40m) 2 4 6 4 10 10 4 4
5 panneaux 12,0 (4 x 2,40m et 2 x 1,20m) 4 5 8 4 12 12 5 4
6 panneaux 14,4 (6 x 2,40m) 4 5 10 4 14 14 6 4
7 panneaux 16,8 (6 x 2,40m et 2 x 1,20m) 6 6 12 4 16 16 7 4
8 panneaux 19,2 (8 x 2,40m) 6 6 14 4 18 18 8 4
9 panneaux 21,6 (8 x 2,40m et 2 x 1,20m) 8 7 16 4 20 20 9 4
10 panneaux 24,0 (10 x 2,40m) 8 8 18 4 22 22 10 4
11 panneaux 26,4 (10 x 2,40m et 2 x 1,20m) 10 8 20 4 24 24 11 4
12 panneaux 28,8 (12 x 2,40m) 10 9 22 4 26 26 12 4
13 panneaux 31,2 (12 x 2,40m et 2 x 1,20m) 12 10 24 4 28 28 13 4
14 panneaux 33,6 (14 x 2,40m) 12 11 26 4 30 30 14 4
15 panneaux 36,0 (14 x 2,40m et 2 x 1,20m) 14 11 28 4 32 32 15 4
16 panneaux 38,4 (16 x 2,40m) 14 12 30 4 34 34 16 4
17 panneaux 40,8 (16 x 2,40m et 2 x 1,20m) 16 13 32 4 36 36 17 4
18 panneaux 43,2 (18 x 2,40m) 16 13 34 4 38 38 18 4
19 panneaux 45,6 (18 x 2,40m et 2 x 1,20m) 18 14 36 4 40 40 19 4
20 panneaux 48,0 (20 x 2,40 m) 18 15 38 4 42 42 20 4

* Les détails des rails sont donnés à titre indicatif et dépendent de la taille des panneaux.

Panneaux en paysage

Nombre de panneaux Rail (m) Détail des rails* Jonction Petit support en alu Clame de milieu Clame de fin Boulon tête marteau M10 Écrous hexagonal M10 Rayvolt Bouchon de rail
1 panneau 3,6 (2 x 1,80m) 0 2 0 4 4 4 1 4
2 panneaux 7,2 (4 x 1,80m) 2 3 2 4 6 6 2 4
3 panneaux 10,8 (6 x 1,80m) 4 4 4 4 8 8 3 4
4 panneaux 14,4 (8 x 1,80m) 6 5 6 4 10 10 4 4
5 panneaux 18 (10 x 1,80m) 8 6 8 4 12 12 5 4
6 panneaux 21,6 (12 x 1,80m) 10 7 10 4 14 14 6 4
7 panneaux 25,2 (14 x 1,80m) 12 8 12 4 16 16 7 4
8 panneaux 28,8 (16 x 1,80m) 14 9 14 4 18 18 8 4
9 panneaux 32,4 (18 x 1,80m) 16 10 16 4 20 20 9 4
10 panneaux 36 (20 x 1,80m) 18 11 18 4 22 22 10 4
11 panneaux 39,6 (22 x 1,80m) 20 12 20 4 24 24 11 4
12 panneaux 43,2 (24 x 1,80m) 22 13 22 4 26 26 12 4
13 panneaux 46,8 (26 x 1,80m) 24 14 24 4 28 28 13 4
14 panneaux 50,4 (28 x 1,80m) 26 15 26 4 30 30 14 4
15 panneaux 54 (30 x 1,80m) 28 16 28 4 32 32 15 4
16 panneaux 57,6 (32 x 1,80m) 30 17 30 4 34 34 16 4
17 panneaux 61,2 (34 x 1,80m) 32 18 32 4 36 36 17 4
18 panneaux 64,8 (36 x 1,80m) 34 19 34 4 38 38 18 4
19 panneaux 68,4 (38 x 1,80m) 36 20 36 4 40 40 19 4
20 panneaux 72 (40 x 1,80m) 38 21 38 4 42 42 20 4

* Les détails des rails sont donnés à titre indicatif et dépendent de la taille des panneaux.





FAQ - Kit de fixation sur structure au sol

1. Puis-je installer ce kit moi-même ?

Oui, ce kit est conçu pour être facilement installé par toute personne ayant quelques notions de bricolage.

2. Le kit résiste-t-il aux intempéries ?

Oui, tous les composants sont en acier inoxydable avec revêtement anti-corrosion, garantissant une résistance optimale à la pluie, au vent et aux rayons UV.

3. Ce kit est-il compatible avec les panneaux solaires ?

Oui, le kit est compatible avec la majorité des panneaux solaires standard, offrant une fixation stable et sécurisée pour les installations au sol ou sur toitures plates.

4. Puis-je installer ce kit sur une toiture plate ?

Oui, ce kit peut être installé sur une toiture plate en respectant les recommandations de lestage pour garantir la stabilité et la sécurité de la structure.

5. Faut-il prévoir un lestage pour la structure ?

Oui, le lestage est nécessaire selon la surface, le type de sol ou la toiture plate, ainsi que la force du vent local. Le guide fourni indique le poids recommandé et la manière de fixer les lestages.

6. Le kit permet-il de régler l’inclinaison des panneaux solaires ?

Oui, il est possible d’ajuster l’inclinaison pour optimiser l’exposition solaire et la production d’énergie, que ce soit sur sol ou toiture plate.

7. Ce kit convient-il pour tous types de sols ?

Il est adapté aux sols stables et plats (béton, gravier compact, sol stabilisé). Pour les sols meubles ou instables, un renforcement ou un lestage supplémentaire peut être nécessaire.

8. Quels outils sont nécessaires pour l’installation ?

Les outils requis sont standards : perceuse, clé, tournevis et éventuellement une pince. Aucun outil spécifique n’est nécessaire.

08081

Fiche technique

Fixation
Toit plat - structure sol

Références spécifiques

UPC
712971131026
EAN-13
0712971131026
Nouveau

Guide de montage Kit de fixation photovoltaïque sur structure au sol

Instructions étape par étape pour l'installation sur structure au sol

? Avant de commencer

Ce guide vous accompagne dans l'installation complète de votre kit de fixation photovoltaïque. Suivez chaque étape méthodiquement pour garantir une installation sûre et durable.

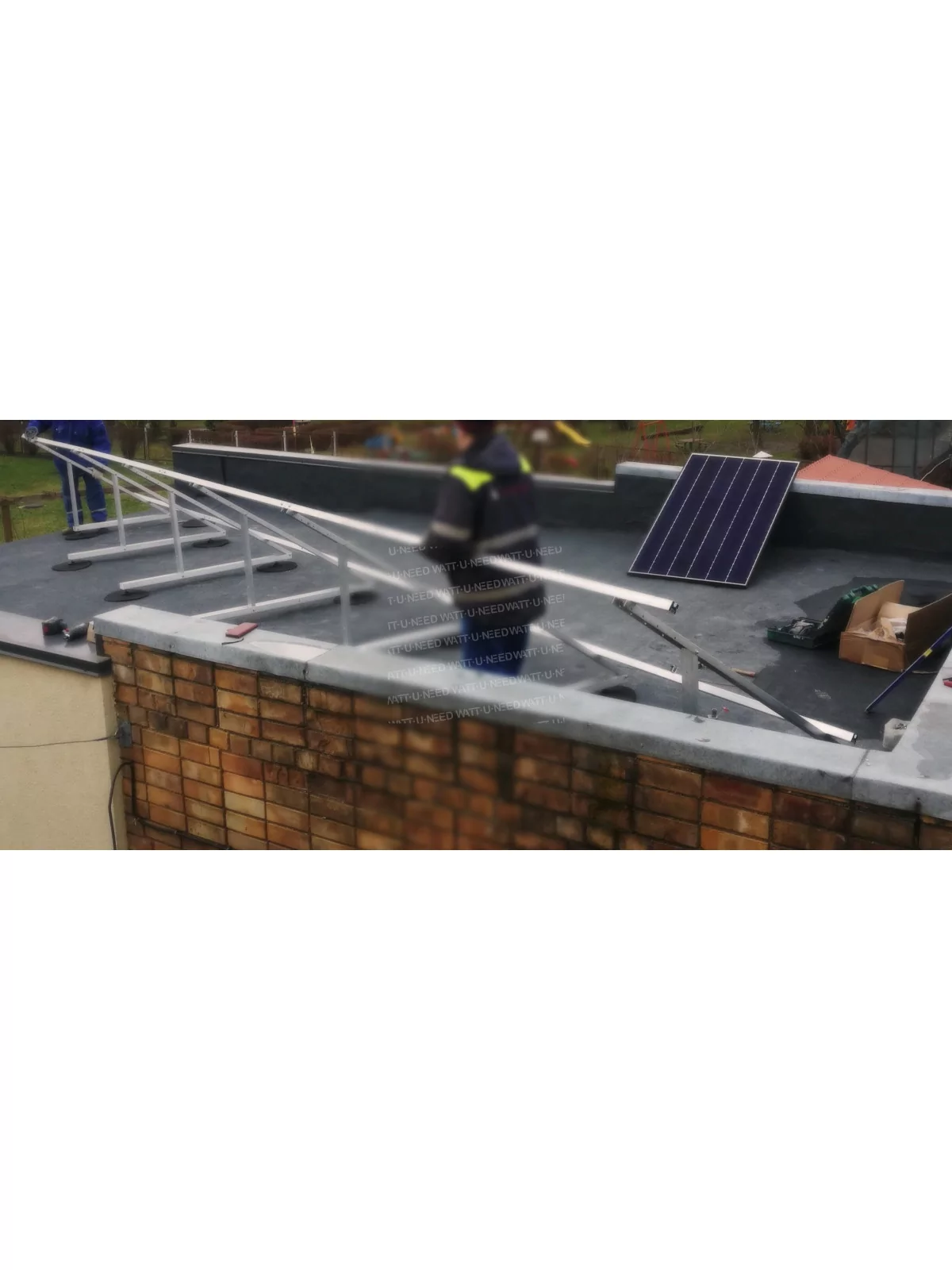

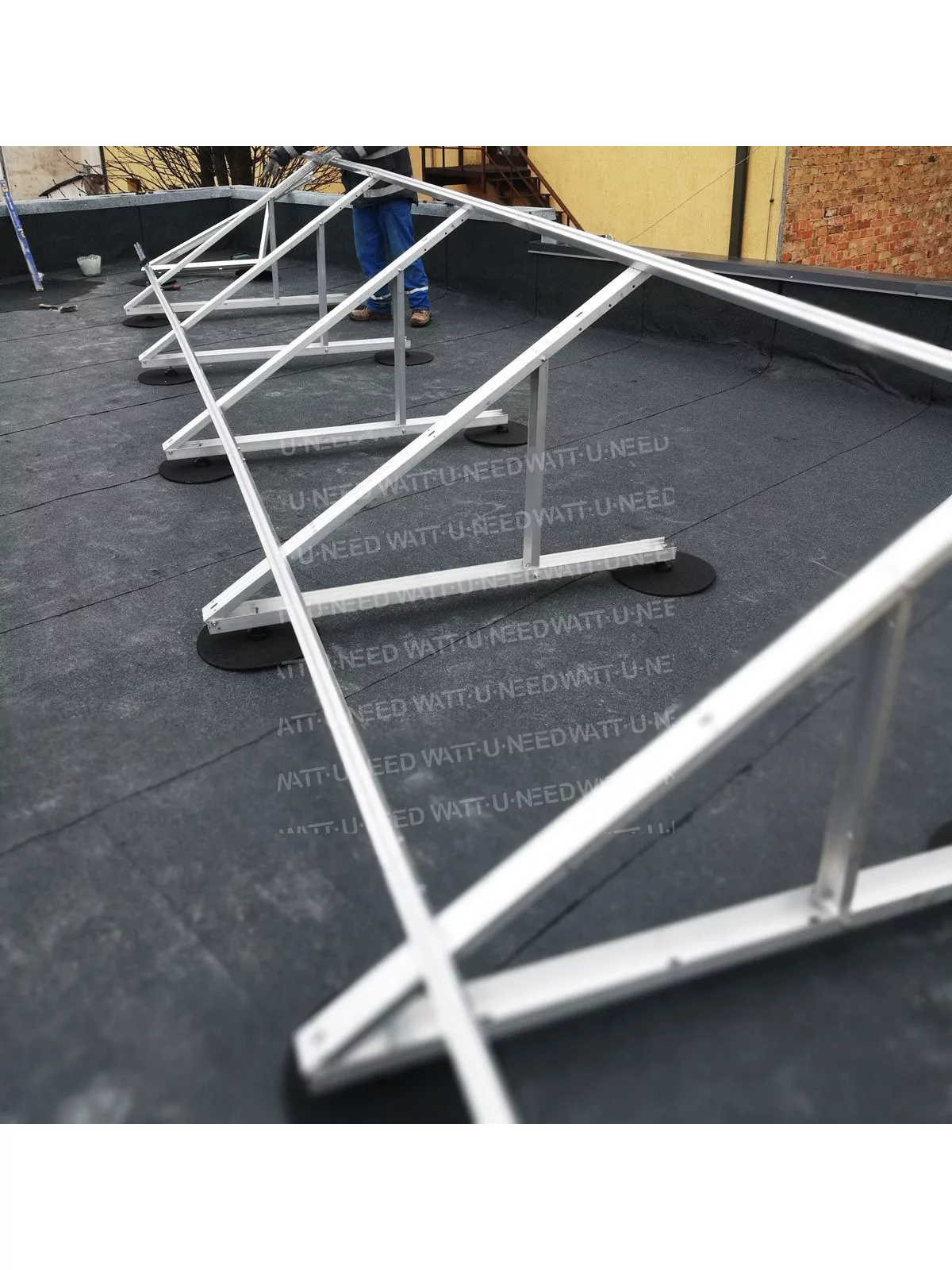

1 MISE EN PLACE DES TRIANGLES

Choix du support triangulaire

Panneaux PORTRAIT: Grands supports aluminium
Panneaux PAYSAGE: Petits supports aluminium

?️ Installation

1. Marquage: Marquez l'emplacement selon votre configuration et l'espacement prévu
2. Positionnement: Placez les triangles aux emplacements, ouverture vers le sud
3. Inclinaison: Ajustez l'angle selon votre latitude (30-35° en France)
4. Fixation: Ancrez solidement au sol et vérifiez la stabilité

✅ Contrôles

Alignement parfait
Angle uniforme
Stabilité
Espacement correct
Illustration étape 1
Choix du support triangulaire

2 MISE EN PLACE DES ÉCROUS M10

? Matériel

Écrous M10 coulissants, boulons M10, rondelles, ressorts

?️ Installation

1. Insertion: Glissez les écrous M10 dans les rainures, positionnez face aux trous

2. Alignement: Alignez écrous-trous, vérifiez horizontalité et espacement

3. Fixation: Ajoutez rondelle, vissez l'écrou, serrez sans forcer

4. Contrôle: Vérifiez rigidité, absence de jeu, horizontalité

⭐ Avantages système coulissant

  • Flexibilité: Ajustement précis de position
  • Facilité: Pas de perçage, système auto-centrant
  • Solidité: Connexion robuste, résistance excellente

✅ Contrôles

Écrous bien positionnés
Boulons serrés uniformément
Structure rigide
Rails parallèles
Glisser écrou  Installation écrous M10
Fixation écrous

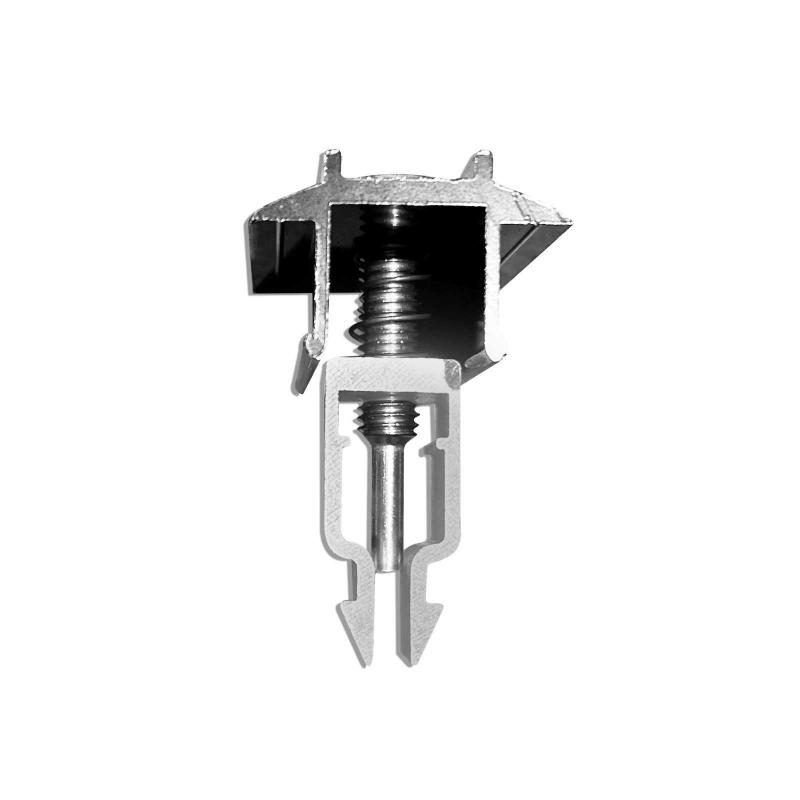

3 FIXATION DES CLAMES ET PANNEAU

?Matériel

Clames de fin (4), clames de milieu (selon config.), boulons M8

? Configuration clames

1 panneau: 4 clames de fin aux 4 coins
Plusieurs panneaux: 4 clames de fin + clames de milieu entre panneaux

?️Installation

1. Positionnement: Placez le panneau sur les rails, centrez parfaitement
2. Clames: Positionnez clames de fin et milieu, vérifiez qu'elles enserrent le cadre
3. Fixation: Insérez boulons M8, vissez dans écrous coulissants, serrez progressivement
4. Ajustement: Vérifiez horizontalité, absence de jeu, solidité

Hauteurs disponibles

28mm, 35mm, 40mm, 45mm, 47mm, 50mm (selon épaisseur cadre)

Avantages

  • Sécurité: Maintien ferme, résistance aux intempéries
  • Flexibilité: Système modulaire, démontage possible
  • Précision: Positionnement exact, alignement parfait

✅ Contrôles

Clames bien positionnées
Boulons serrés
Panneau horizontal
Installation stable
Fixation clames - étape 3  Installation finale
Installation finale

? Installation terminée !

Votre installation photovoltaïque est maintenant prête. Vérifiez une dernière fois tous les serrages et l'alignement des panneaux avant la mise en service.

⚠️ Pour la sécurité, faites vérifier votre installation par un professionnel qualifié
