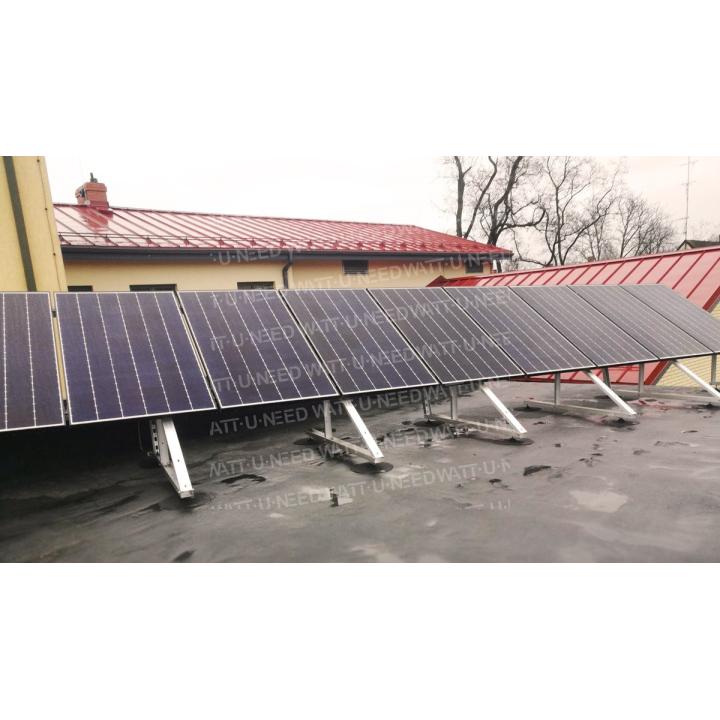

Kit de fixation sur structure au sol

575,69 €

TTC

Référence: 08081

EAN13: 0712971131026

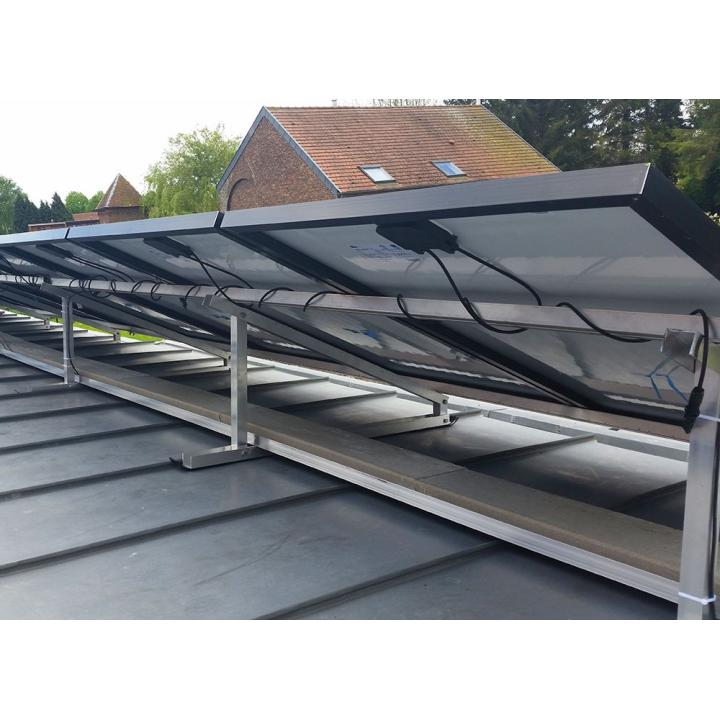

Structure portante en aluminium pour pose des panneaux:

sur toit plat
au sol
sur péniche
sur tout autre support plat

Choisissez le nombre de panneaux et la disposition (portrait/paysage) dans les options.

Clames/Epaisseur panneau : 30 mm

Nombre de panneaux par rangée : 6 panneaux en portrait

Comments (0)

Pas d'avis de clients pour le moment.

Ce kit contient le matériel nécessaire à la fixation de vos panneaux photovoltaïques sur un système de rail en aluminium posé sur une surface plane.

Sélectionner simplement dans les options le nombre de panneaux disposés en portrait ou le nombre de panneaux en disposés paysage >> le contenu du kit de fixation s'adapte automatiquement.

Contenu du kit de fixation

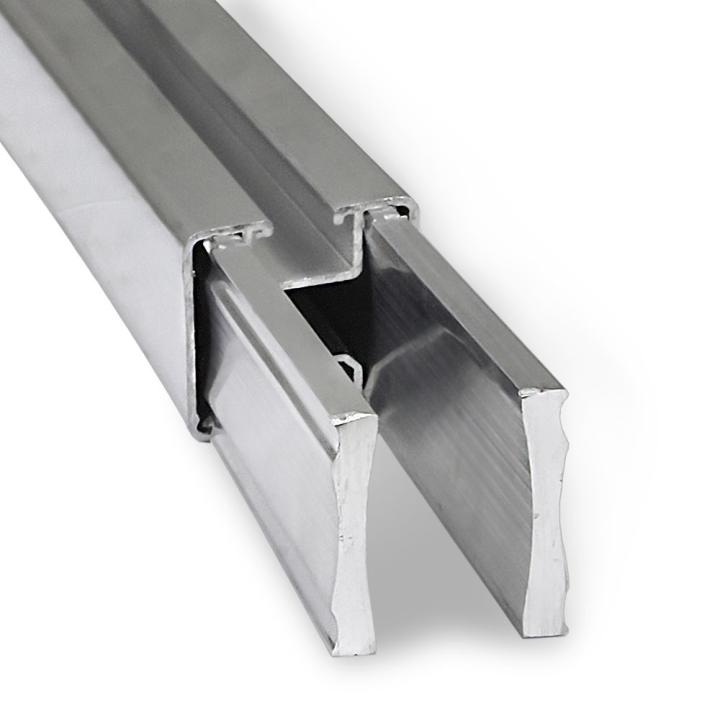

Rail de fixation pour panneaux solaires

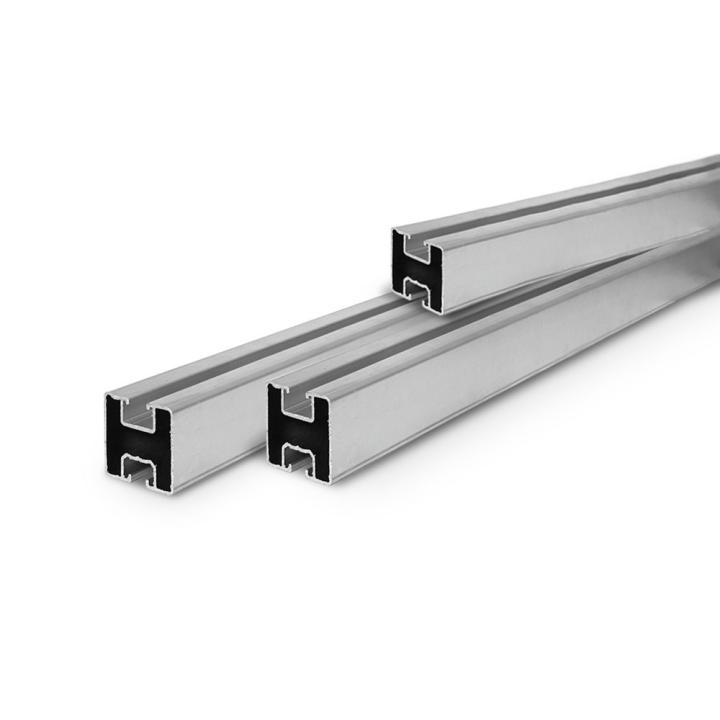

Rail en aluminium 40x40 mm

Rail en aluminium sur lequel vient se positionner le panneau solaire. Rail sur-mesure disponible sur demande.

>> En savoir plus sur le rail 40x40

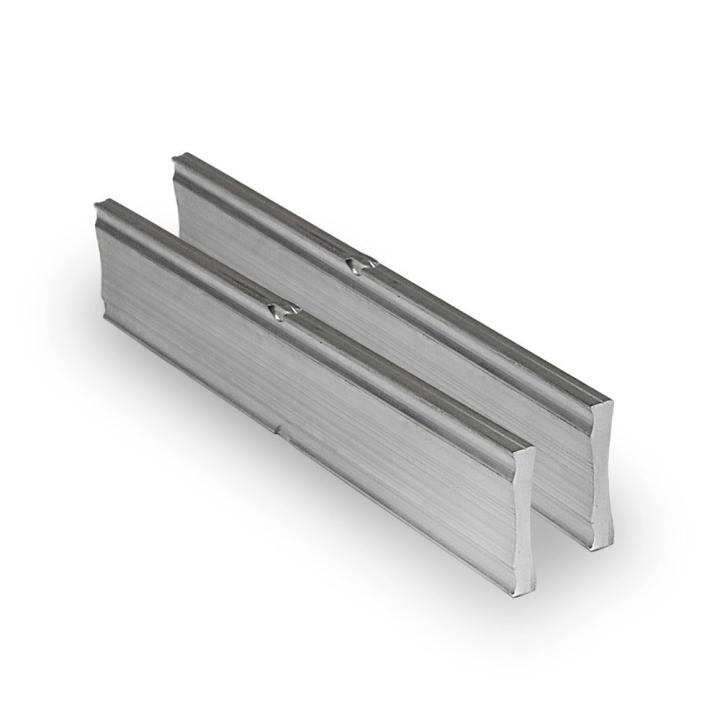

Jonction pour rails

Jonction pour rail - 2 barres de fixation

Ces 2 barres servent à assembler solidement 2 morceaux de rail ensemble sans vis, ni outils ! Insérer simplement les barres de jonction dans les deux morceaux de rail à assembler.

>> En savoir plus sur la pièce de jonction

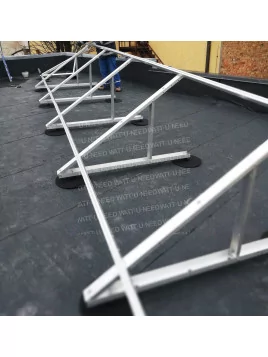

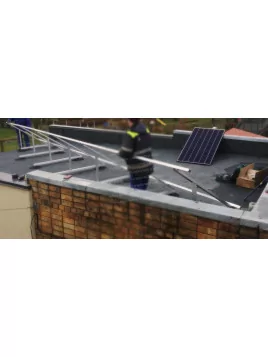

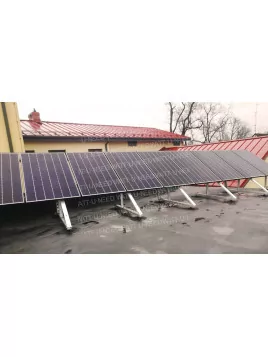

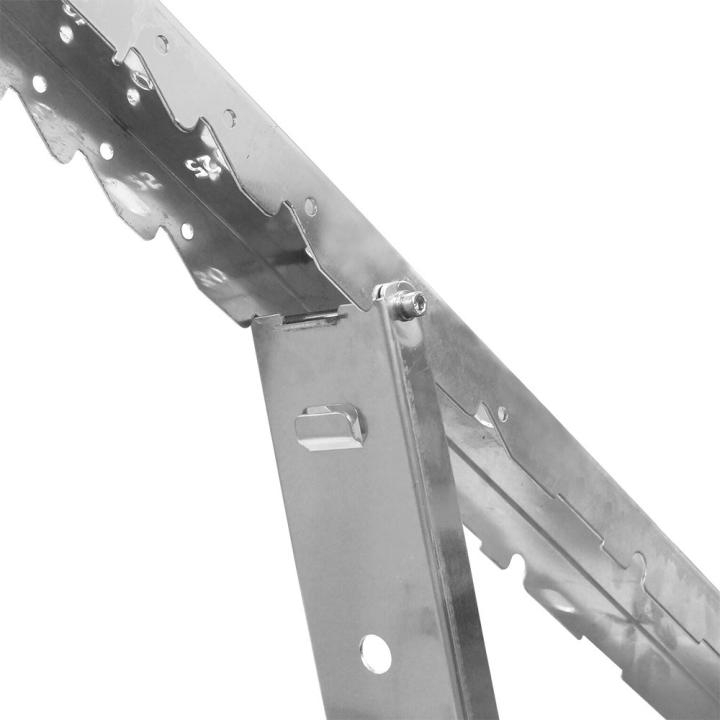

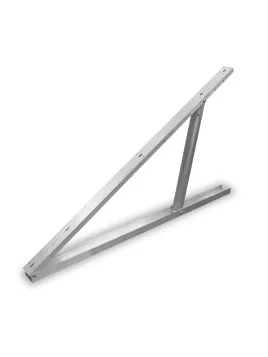

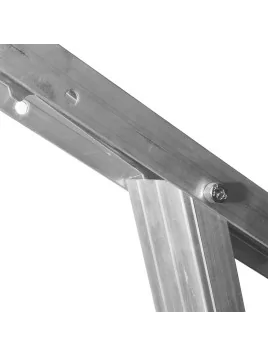

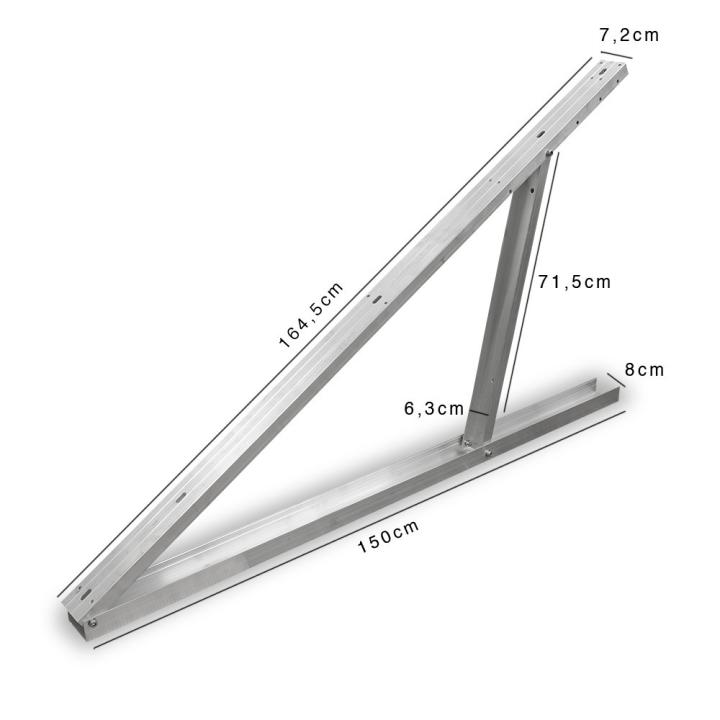

Grand support en aluminium (pour panneau en portrait)

Ce support triangulaire sert à fixer le rail en aluminium servant de support au panneau solaire.

>> En savoir plus sur le grand support en alu

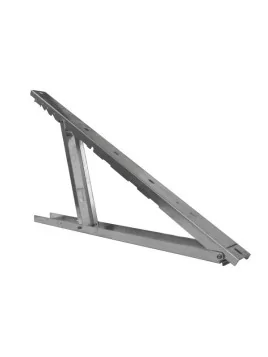

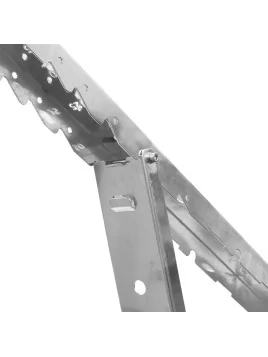

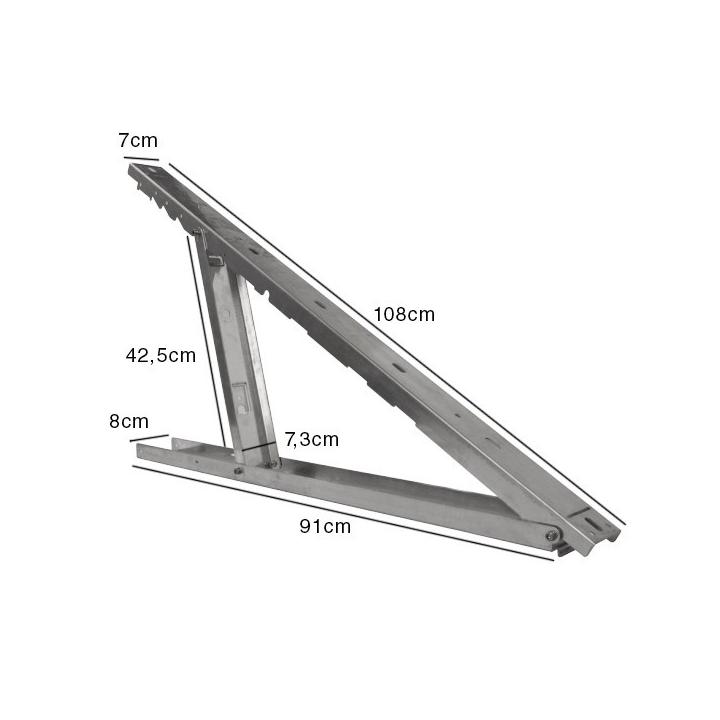

Petit support en aluminium (pour panneau en paysage)

Ce petit support triangulaire sert à fixer le rail en aluminium servant de support au panneau solaire disposés en paysage.

>> En savoir plus sur le petit support en alu

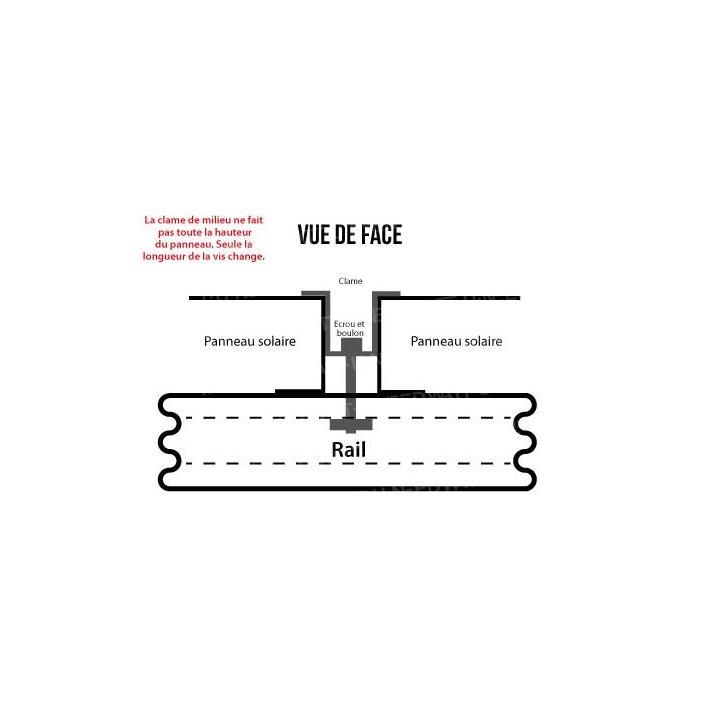

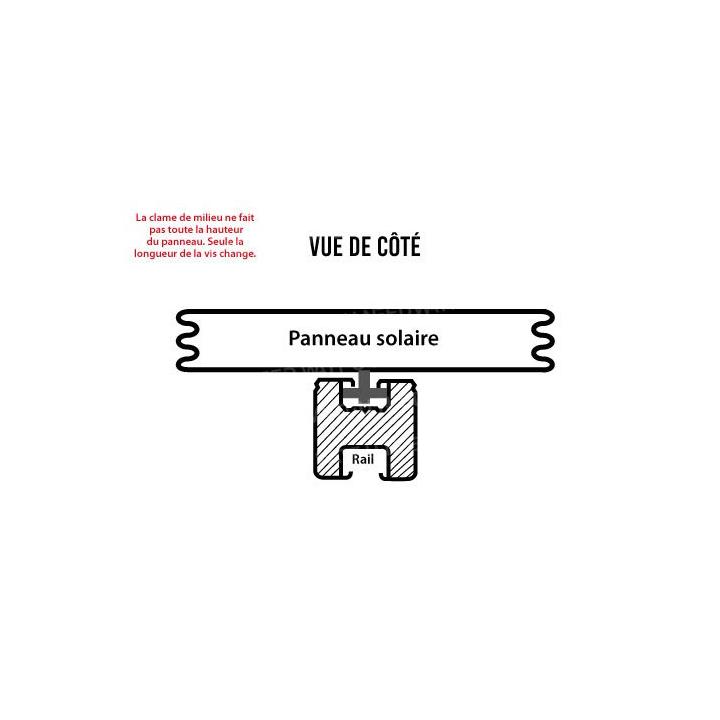

Clame de milieu pour panneaux sur toit en tuile

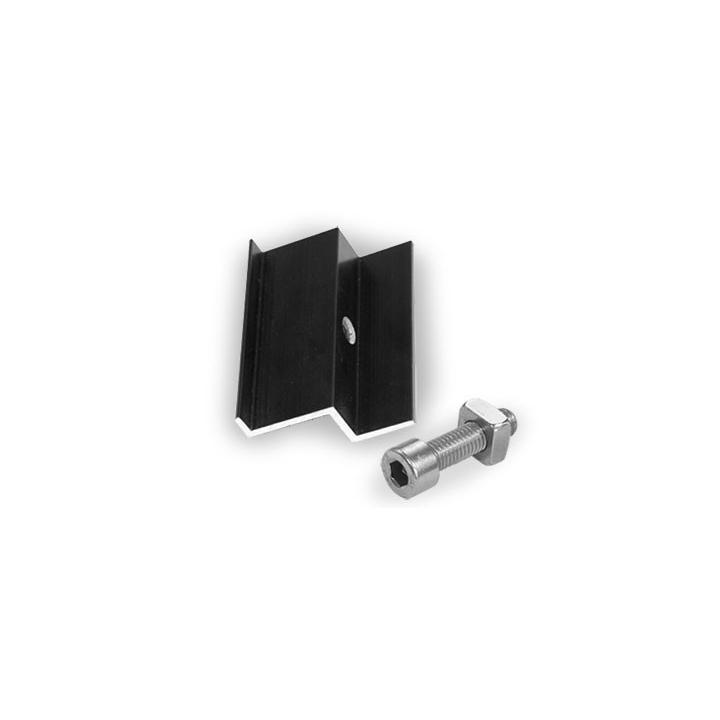

Clame de milieu - fixation du panneau

Clame pour la fixation intérieure des panneaux photovoltaiques. Hauteur réglable en fonction de la hauteur du cadre du panneau solaire : 30 - 50mm. Se fixe sur le rail en alu avec boulon et écrou en inox (fournis).

Option : Hauteur à choisir en fonction de la hauteur du cadre du panneau.

>> En savoir plus sur la clame du milieu

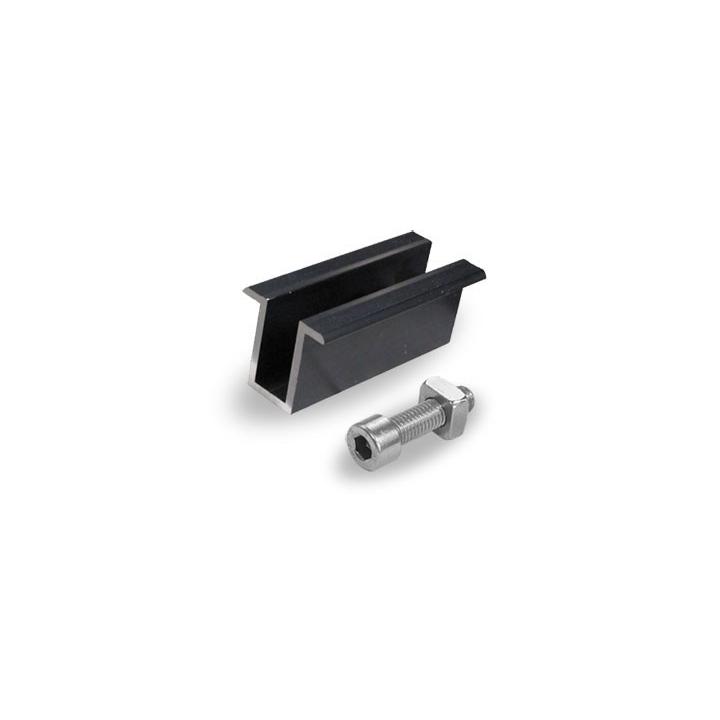

Clame de fin pour panneaux sur toit en tuile

Clame de fin - fixation du panneau

Clame pour la fixation extérieure du panneau. Hauteurs disponibles : 30mm - 35mm - 40mm - 45mm - 50mm. Cette clame se fixe sur le rail en alu avec boulon et écrou (fournis)

>> En savoir plus sur la clame de fin

Comment choisir un kit adapté à mes panneaux ?

Le kit de fixation convient à toute installation. Grâce à ses options, il s'adapte à la disposition de vos panneaux.

Les fixations sont compatibles avec les panneaux de dimensions classiques.

1. Sélectionnez la quantité de panneaux en portrait ou paysage

Choisissez, par rangée, la quantité de panneaux disposés en portrait ou en paysage.

Par exemple, la disposition ci-contre nécessite 3x le produit Kit de Fixation :
> 1er kit pour la rangée 1: 3 panneaux en portrait
> 2e kit pour la rangée 2 : 2 panneaux en paysages
> 3e kit pour la rangée 3 : 2 panneaux en paysages

2. Sélectionnez la clame adapté à votre panneau

La clame sert à fixer le panneau sur le rail en aluminium. Sa hauteur doit correspondre à l'épaisseur du cadre de votre panneau pour que celui-ci soit solidement fixer au rail.

Les hauteur de clames disponibles : 30 - 35 - 40 - 45 - 50 mm

Détail du matériel fourni en fonction de la quantité de panneau

Panneaux en portrait
Nombre de panneaux	Rail (m)	Détail des rails*	Jonction	Grand support en alu	Clame de milieu	Clame de fin
1 panneau	2,4	(2 x 1,20m)	0	2	0	4
2 panneaux	4,8	(2 x 2,40m)	0	2	2	4
3 panneaux	7,2	(4 x 1,80m)	2	3	4	4
4 panneaux	9,6	(4 x 2,40m)	2	4	6	4
5 panneaux	12,0	(4 x 2,40m et 2 x 1,20m)	4	5	8	4
6 panneaux	14,4	(6 x 2,40m)	4	5	10	4
7 panneaux	16,8	(6 x 2,40m et 2 x 1,20m)	6	6	12	4
8 panneaux	19,2	(8 x 2,40m)	6	6	14	4
9 panneaux	21,6	(8 x 2,40m et 2 x 1,20m)	8	7	16	4
10 panneaux	24,0	(10 x 2,40m)	8	8	18	4
11 panneaux	26,4	(10 x 2,40m et 2 x 1,20m)	10	8	20	4
12 panneaux	28,8	(12 x 2,40m)	10	9	22	4
13 panneaux	31,2	(12 x 2,40m et 2 x 1,20m)	12	10	24	4
14 panneaux	33,6	(14 x 2,40m)	12	11	26	4
15 panneaux	36,0	(14 x 2,40m et 2 x 1,20m)	14	11	28	4
16 panneaux	38,4	(16 x 2,40m)	14	12	30	4
17 panneaux	40,8	(16 x 2,40m et 2 x 1,20m)	16	13	32	4
18 panneaux	43,2	(18 x 2,40m)	16	13	34	4
19 panneaux	45,6	(18 x 2,40m et 2 x 1,20m)	18	14	36	4
20 panneaux	48,0	(20 x 2,40 m)	18	15	38	4

Panneaux en paysage
Nombre de panneaux	Rail (m)	Détail des rails*	Jonction	Petit support en alu	Clame de milieu	Clame de fin
1 panneau	3,6	(2 x 1,80m)	0	2	0	4
2 panneaux	7,2	(4 x 1,80m)	2	3	2	4
3 panneaux	10,8	(6 x 1,80m)	4	4	4	4
4 panneaux	14,4	(8 x 1,80m)	6	5	6	4
5 panneaux	18	(10 x 1,80m)	8	6	8	4
6 panneaux	21,6	(12 x 1,80m)	10	7	10	4
7 panneaux	25,2	(14 x 1,80m)	12	8	12	4
8 panneaux	28,8	(16 x 1,80m)	14	9	14	4
9 panneaux	32,4	(18 x 1,80m)	16	10	16	4
10 panneaux	36	(20 x 1,80m)	18	11	18	4
11 panneaux	39,6	(22 x 1,80m)	20	12	20	4
12 panneaux	43,2	(24 x 1,80m)	22	13	22	4
13 panneaux	46,8	(26 x 1,80m)	24	14	24	4
14 panneaux	50,4	(28 x 1,80m)	26	15	26	4
15 panneaux	54	(30 x 1,80m)	28	16	28	4
16 panneaux	57,6	(32 x 1,80m)	30	17	30	4
17 panneaux	61,2	(34 x 1,80m)	32	18	32	4
18 panneaux	64,8	(36 x 1,80m)	34	19	34	4
19 panneaux	68,4	(38 x 1,80m)	36	20	36	4
20 panneaux	72	(40 x 1,80m)	38	21	38	4

* Les détails des rails sont données à titre indicatif et dépend de la taille des panneaux (qui fait varier les longueurs des rails).

Référence 08081

Fiche technique

Fixation: Toit plat - structure sol

Références spécifiques

UPC: 712971131026
EAN-13: 0712971131026

État Nouveau

Téléchargement

Support réglable paysage FT-FR

Téléchargement (1.54MB)

Montage install triangle-FR

Téléchargement (692.09KB)

Guide de montage Kit de fixation photovoltaïque sur structure au sol

Instructions étape par étape pour l'installation sur structure au sol

? Avant de commencer

Ce guide vous accompagne dans l'installation complète de votre kit de fixation photovoltaïque. Suivez chaque étape méthodiquement pour garantir une installation sûre et durable.

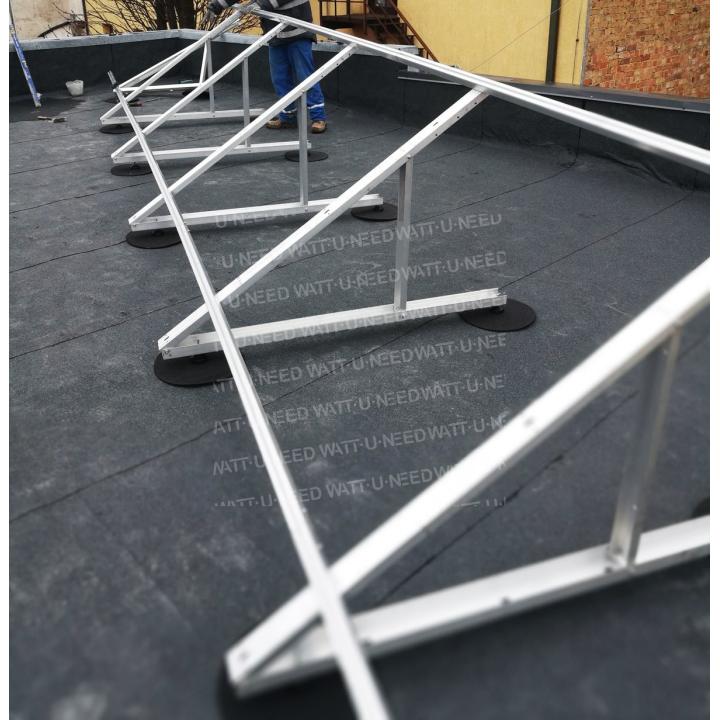

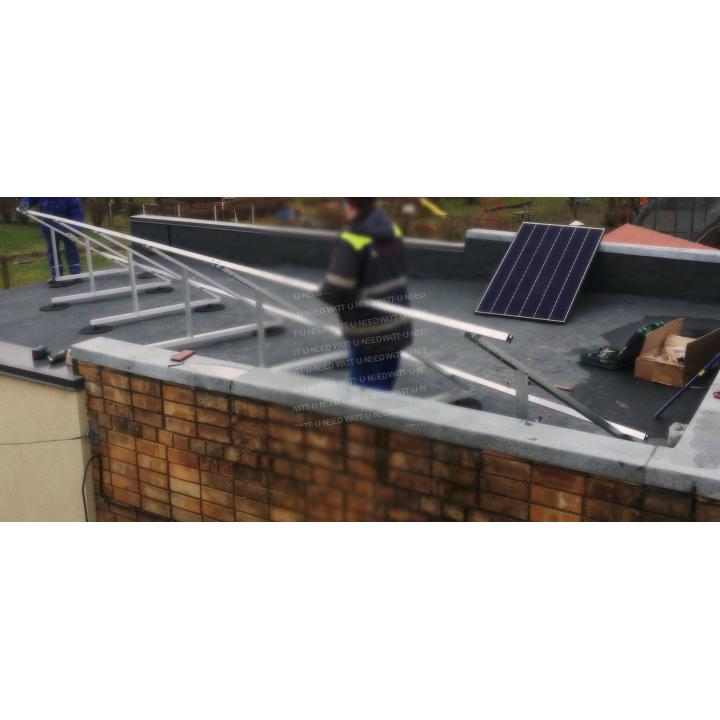

1 MISE EN PLACE DES TRIANGLES

Choix du support triangulaire

Panneaux PORTRAIT: Grands supports aluminium

Panneaux PAYSAGE: Petits supports aluminium

?️ Installation

1. Marquage: Marquez l'emplacement selon votre configuration et l'espacement prévu

2. Positionnement: Placez les triangles aux emplacements, ouverture vers le sud

3. Inclinaison: Ajustez l'angle selon votre latitude (30-35° en France)

4. Fixation: Ancrez solidement au sol et vérifiez la stabilité

✅ Contrôles

Alignement parfait

Angle uniforme

Stabilité

Espacement correct

2 MISE EN PLACE DES ÉCROUS M10

? Matériel

Écrous M10 coulissants, boulons M10, rondelles, ressorts

?️ Installation

1. Insertion: Glissez les écrous M10 dans les rainures, positionnez face aux trous

2. Alignement: Alignez écrous-trous, vérifiez horizontalité et espacement

3. Fixation: Ajoutez rondelle, vissez l'écrou, serrez sans forcer

4. Contrôle: Vérifiez rigidité, absence de jeu, horizontalité

⭐ Avantages système coulissant

Flexibilité: Ajustement précis de position
Facilité: Pas de perçage, système auto-centrant
Solidité: Connexion robuste, résistance excellente

✅ Contrôles

Écrous bien positionnés

Boulons serrés uniformément

Structure rigide

Rails parallèles

3 FIXATION DES CLAMES ET PANNEAU

?Matériel

Clames de fin (4), clames de milieu (selon config.), boulons M8

? Configuration clames

1 panneau: 4 clames de fin aux 4 coins

Plusieurs panneaux: 4 clames de fin + clames de milieu entre panneaux

?️Installation

1. Positionnement: Placez le panneau sur les rails, centrez parfaitement

2. Clames: Positionnez clames de fin et milieu, vérifiez qu'elles enserrent le cadre

3. Fixation: Insérez boulons M8, vissez dans écrous coulissants, serrez progressivement

4. Ajustement: Vérifiez horizontalité, absence de jeu, solidité

Hauteurs disponibles

28mm, 35mm, 40mm, 45mm, 47mm, 50mm (selon épaisseur cadre)

Avantages

Sécurité: Maintien ferme, résistance aux intempéries
Flexibilité: Système modulaire, démontage possible
Précision: Positionnement exact, alignement parfait

✅ Contrôles

Clames bien positionnées

Boulons serrés

Panneau horizontal

Installation stable

? Installation terminée !

Votre installation photovoltaïque est maintenant prête. Vérifiez une dernière fois tous les serrages et l'alignement des panneaux avant la mise en service.

⚠️ Pour la sécurité, faites vérifier votre installation par un professionnel qualifié
