    Onduleur hybride Sermatec 5kVa 48V
    Onduleur hybride Sermatec 5kVa 48V
    Onduleur hybride Sermatec 5kVa 48V
    Onduleur hybride Sermatec 5kVa 48V
    Onduleur hybride Sermatec 5kVa 48V

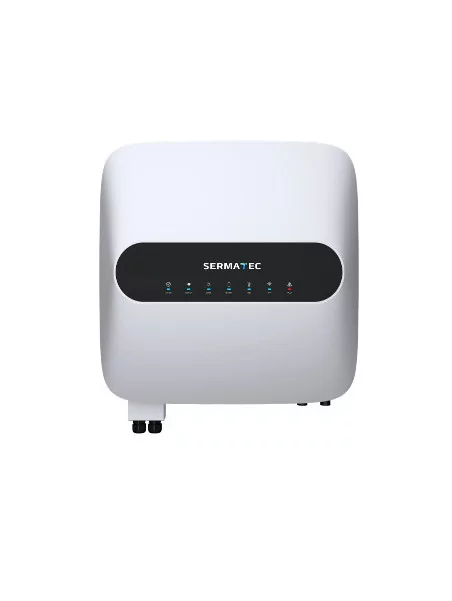

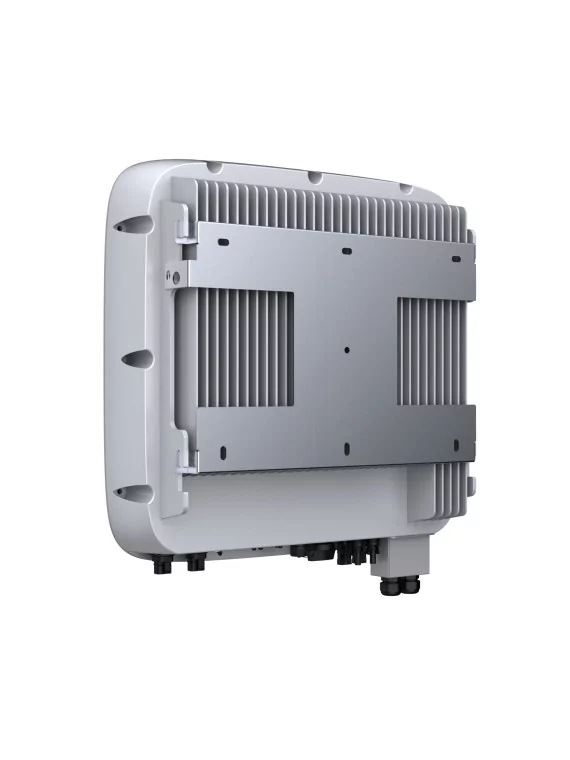

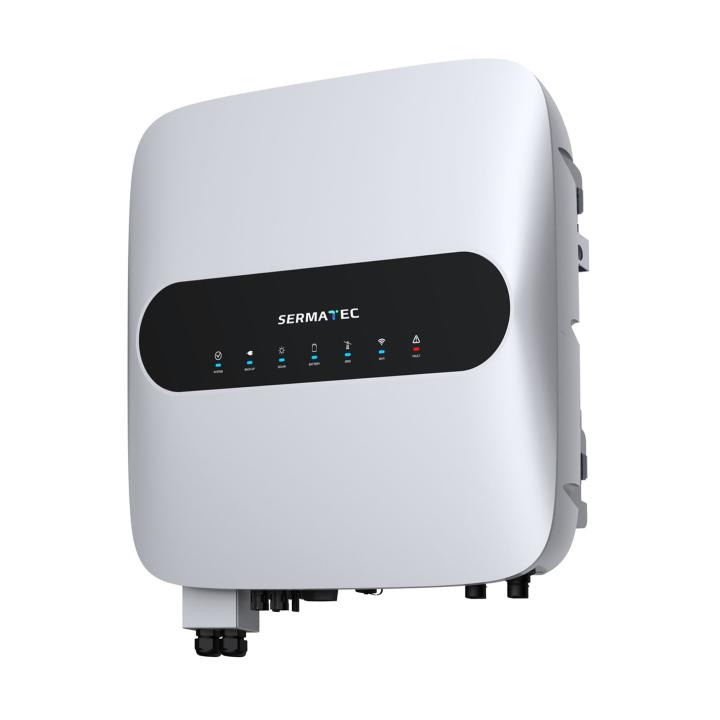

    Onduleur hybride Sermatec 5kVa 48V SMT-5K-TL-LV

    1 696,2 $
    SMT-5K-TL-LV
    0768563817243

    • Capacité nominale: 5kVa;
    • Capacité d'entrée PV max.: 6000W, prend en charge 2 trackers MPPT;
    • Prendra en charge la mise en parallèle pour augmenter la capacité de production (en cours d'élaboration);
    5 ans de garantie;
    • Application disponible UNIQUEMENT SUR Android;
    • Compatible avec les batteries Lithium Pylontech, BYD, GCL, ...
    • Installation simple;
    • Energie meter inclu.

    /!\ Mise à jour à réaliser exclusivement à la demande de WATTUNEED.

    Disponible sur commande (délai à confirmer via info@wattuneed.com)

    Paiements 100% sécurisés

    Onduleur hybride Sermatec...

    1 696,2 $

    Présentation onduleur Sermatec



    Onduleur hybride Sermatec 5kVa 48V SMT-5K-TL-LV



    Application Sermatec. Paramétrable UNIQUEMENT VIA ANDROID!
    /!\ Mise à jour à réaliser exclusivement à la demande de WATTUNNEED.

    Avec le développement du marché du stockage d'énergie, les onduleurs traditionnels connectés au réseau ont été incapables de répondre aux besoins des clients.
    Selon les différents scénarios d'application, il existe un besoin de fonctions connectées au réseau, ainsi que de fonctions hors réseau, en particulier sur le marché du stockage d'énergie domestique. Dans les états connecté au réseau et hors réseau, l'onduleur doit fournir de l'énergie à la charge.



    Il permet aux utilisateurs de produire leur propre énergie, d'obtenir certains avantages économiques.
    Lorsque l'énergie solaire est suffisante, l'onduleur tire de l'énergie de la station PV pour alimenter les consommateurs, et la puissance restante chargera l'énergie des batteries. L'onduleur alimente automatiquement la charge de la batterie.
    Lorsque l'énergie de la batterie est épuisée, l'onduleur prend le courant du réseau, alimente les consommateurs et recharge la batterie.
    Cet onduleur réseau tout ou rien peut être installé à l'intérieur ou à l'extérieur.


    • Correspondance automatique
    • Multi langues
    • Autodiagnostic, sans entretien


    Installation simple


    • Manuel d'utilisation et vidéo d'installation
    • Installation modulaire
    • Câbles standards internationaux

     schema installation


    Variété


    • Compatible avec diverses sources d’entrée
    • Compatible Pylontech
    • Accès solaire, réseau et générateur
    • Bientôt, la possibilité de mettre plusieurs onduleurs en parallèle (en cours d'élaboration)
    • Temps de commutation de mode On & Off-grid inférieur à 10 ms, peut être utilisé comme UPS
    • Sortie monophasée et triphasée pour applications résidentielles et commerciales


    Efficacité



    • Haute efficacité à 99%
    • Technologie de suivi avancée pour améliorer l'efficacité de la station PV
    • Algorithme de contrôle MPPT haute précision et algorithme INV permettant une connexion au réseau avec un rendement élevé et une conversion d'énergie autonome.


    Sécurité


    • Technologie d'autoprotection
    • Large entrée de tension et de fréquence
    • Protection IP65
    • Refroidissement automatique par air
    • Fonctionnement stable en altitude, température élevée et environnement très humide


    Intelligence


    • Le système de gestion intelligent impose l'auto-opération
    • WIFI, CAN, RS485, USB (en option), GPRS (en option) Modes de surveillance multiples


    Nouveauté Sermatec : AC Coupling

    Maximiser votre autoconsommation et ce même pour les anciennes installations

    L'onduleur hybride Sermatec est connecté en parallèle à l'onduleur réseau. L'énergie photovoltaïque est d'abord utilisée pour alimenter les charges, puis pour charger la batterie, et tout excédent d'énergie photovoltaïque peut être réinjecté dans le réseau.

    AC coupling Sermatec


    Consultez l'état de consommation journalière et totale



    état de consommation journalière et totale




    Vous pouvez regarder la consommation provenant de votre installation

     Graphique de votre consommation

    On observe une asymétrie entre nos besoins en électricité et la production de notre installation solaire.

    Comme on peut le voir, l'onduleur hybride permet via des batteries, le stockage de la production inutilisée durant la journée (ligne rouge vers la bas).

    Vous profitez donc le matin et le soir de l'énergie produite durant toute la journée (ligne rouge vers le haut).

    Le surlignage jaune indique la production d'énergie via les panneaux solaire.

    La consommation en éléctricité utilisée sur le réseau est indiquée en bleu (ligne bleu vers le bas).

    La réinjection d'éléctricité produite par les panneaux est injectée sur le reseau (ligne bleu vers le haut).



    Nous allons observer une consommation sur une journée entière

    À 04h00 on utilise le réseau public pour nos besoins en énergie

    À 10 h 00 : les panneaux produisent 3002 W et les batteries se rechargent.

    À 14 h 35 : On produit (3170 W), la batterie consomme 10,60 W et on injecte 2665 W sur le réseau public.

    À 21 h 00 : Utilisation de la batterie pour subvenir à nos besoins énergétiques.


    Visualisez le niveau de charge de vos batteries

     Graphique niveau de charge de la batterie



     Plage de recharge batteries paramétrables

    HorlogeÀ 8h du matin le 20/09 la batterie est à 30% de sa capacité de charge, l'onduleur va enclencher la recharge de la batterie, la recharge s'effectue à des heures paramétrables depuis l'onduleur, on peut donc choisir les plages horaires  l'on décide de recharger les batteries, une fois à 100% l'onduleur n'envoie plus l'énergie vers la batterie mais envoie l'énergie non utilisée vers le réseau public. À partir de 19h, la batterie commence à se décharger. On utilise alors l'énergie de la batterie pour subvenir à nos besoins énergétiques.


    Logiciels

    Icone application Sermatec Mate

    Application Sermatec a télécharger en premier lieu. Paramétrable UNIQUEMENT VIA ANDROID! (existe sur Appel store mais non utilisable)
    Téléchargez directement l'application en cliquant ici!
    Vous pouvez retrouvez les étapes de l'installation dans les fiches techniques & documents. "Manuel de param Sermatec-FR"




    Branchement vers Pylontech US-2000 C



    ATTENTION: Lorsque que vous branchez votre onduleur Sermatec vers batterie Pylontech US-2000C, sectionnez les câbles Blanc/orange, orange et blanc/vert.

    Connectez le câble dans le port RS485 de la batterie master.

    Câble de communication RJ485 et batterie Pylontech US2000C


    Exemple de câblage de courant et de tension

    Exemple de câblage de courant et de tension


    Caractéristiques



    ModèleSMT-5K-TL-UN
    PV INPUT (DC)
    Alimentation DC max. recommandée6000
    Puissance nominale DC (W)5000
    Max. Tension continue (V)580 V
    Plage de tension MPPT (V)125~550 V
    Tension de démarrage (V)125
    Courant d'entrée maxi (A)11 A
    Protection à maximum de courant (A)15
    Nombre de trackers MPPT2
    Sortie DC (Batterie)
    Type de batterieLi-Ion ou Plomb-acide
    Tension nominale de la batterie (V)48
    Plage de tension de la batterie (V)40-58
    Capacité de la batterie (Ah)Programmable en fonction des besoins
    Courbe de charge3 étapes
    Max. Tension de charge (V)60
    Max. Courant de charge (A)70
    Protection contre les surintensités (A)100
    Puissance de charge maximale (W)4600 paramétrable
    Efficacité de charge maximale (%)95
    Courant de décharge maxi (A)100
    Puissance de décharge maxi (W)4600
    Rendement de décharge maxi (%)96
    Entrée (AC)
    Plage de tension réseau (V)170V~280V AC
    Fréquence réseau (Hz)50Hz/60Hz
    Puissance d'entrée du réseau (W)6000
    Courant d'entrée maxi (A)15
    Sortie (AC)
    Type de grilleMonophasé
    Puissance nominale du réseau (W)5000
    Puissance de pointe (hors réseau)Charge de 110% : 30 minutes charge 120% : 5 minutes 150% de charge : 5S
    Sortie nominale50/60Hz ; 230Vac
    Plage de sortie45~55Hz/55~65Hz ; 180~270Vac
    Courant de sortie maxi (A)22.8
    Protection contre les surintensités (A)32
    Distorsion harmonique totale (THD, puissance nominale) (%)<3
    Facteur de puissance de déplacement-0.9 - 0.9
    Sortie Backup (avec batterie)
    Type de grilleMonophasé
    Puissance nominale de secours (W)4600
    Sortie nominale50/60Hz ; 230Vac
    Plage de sortie45~55Hz/55~65Hz ; 180~270Vac
    Courant de sortie maxi (A)15
    Puissance de sortie de crête (W)4800W 5Mins 6000W 5S
    Distorsion harmonique totale (THD, puissance nominale) (%)<3
    Facteur de puissance de déplacement-0.9 - 0.9
    Temps de récupération instantané<=20ms
    Facteur de crête 03:01:00
    UPS Temps de commutation (MS)<10ms
    Efficacité
    Efficacité MPPT (%)99,9
    Efficacité de l'Europe (%)97
    Rendement max. 97,6
    Efficacité de charge/décharge de la batterie (%)>95
    Protection
    Protection anti-îlotage Intégrée
    Interrupteur CC (PV)Intégrée (optique)
    Protection contre les surintensités de courant de sortie Intégrée
    Protection contre les courts-circuits de sortieIntégrée
    Protection contre les surtensions de sortie Intégrée
    Certifications et normes
    Régulation du réseau VDE 0126/VDE-AR-N4105/G83-2/ AS 4777.2/EN50438/CEI 0 -21
    Réglementation en matière de sécurité IEC/EN 62109-1, IEC/EN62109-2
    CEMIEC/EN 61000-6-2, IEC/EN 61000-6-3
    Données générales
    Taille (Largeur*Hauteur*Profondeur mm)495*516*152
    Poids (kg)25
    MontageSupport mural
    Plage de température ambiante-25~60°C
    Humidité relative 0~95%
    Fonctionnement max. Altitude (m)4000(>3000m déclassement)
    Degré de protectionIP65
    Catégorie d'environnementExtérieur et intérieur
    Degré de pollution de l'environnementDegré1,2,3
    Topologie Sans transformateur
    RefroidissementConvection naturelle
    Bruit (db)<25
    Écran d'affichageLED & APP
    Style de communicationWi-Fi, RS485, CAN
    Garantie standard5ans

    SMT-5K-TL-LV

    Fiche technique

    Type de besoin
    Anti taxe prosumer
    Voltage
    48V
    MPPT/PWM
    MPPT
    Puissance
    5 kW
    Nombre de MPPT
    2 MPPT
    Protection IP
    IP65
