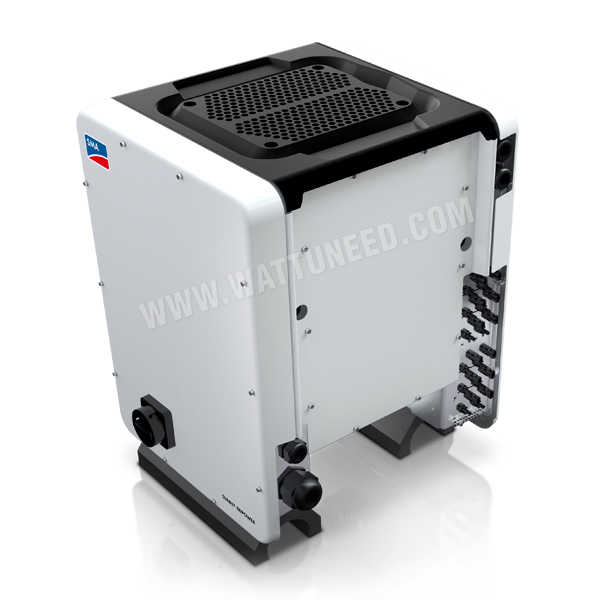

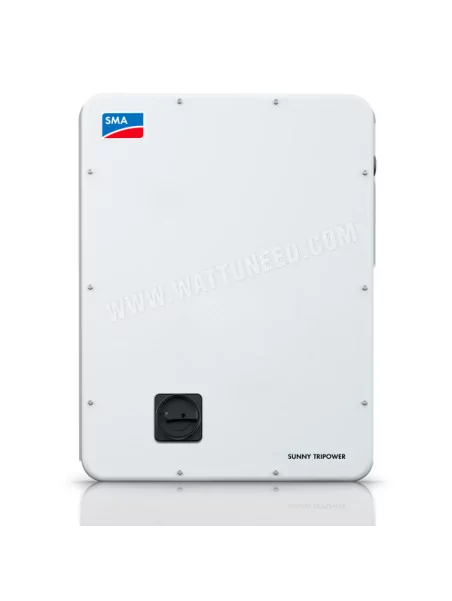

SMA Sunny Tripower Core1

SMA

6 706,90 € 6 706,90 € TTC

SMA Sunny Tripower Core1 50000 W

• Appareil autoportant facile à installer
• Economique
• Intégré de façon harmonieuse
• Production maximum









Plus de détails

En savoir plus

"Le Sunny Tripower CORE1 est le premier onduleur string autoportant. Ce nouveau design permet une installation plus simple et plus rapide sans système de support"





INSTALLATION SUR GRANDES TOITURES JUSQU’À 60 % PLUS RAPIDE

Premier onduleur string autoportant pour installations photovoltaïques sur grandes toitures, au sol ou ombrières de parking, le Sunny Tripower se distingue par  son design innovant. Résultat : l’installation est jusqu’60  % plus rapide et les coûts réduits.


TRANSFORMEZ VOS PROJETS EN RÉUSSITE

Troisième génération de la gamme d’onduleurs Sunny Tripower au succès mondial, le Sunny Tripower CORE1 révolutionne le segment des onduleurs pour installations photovoltaïques sur grandes toitures. Le Sunny Tripower réunit un design unique et un concept d’installation innovant réduisant considérablement le temps d’installation. Vous bénéficiez d’ un retour sur investissement optimal.


FLEXIBILITÉ POUR UNE PRODUCTION ÉNERGÉTIQUE MAXIMUM

  • Evolutivité maximale pour vos projets jusqu’à plusieurs mégawatts
  • Design unique pour un surdimensionnement du générateur photovoltaïque allant jusqu’à 150 %.
  • 6 MPP trackers pour une production d’énergie optimale

INTELLIGEMMENT INTÉGRÉ

  • Le design totalement intégré garantit une réduction des coûts liés aux composants BoS, à la logistique et aux matériaux
  • En plus des 12 entrées de string directes, le CORE1 comporte un sectionneur DC et, en option, un dispositif de protection contre les surtensions AC et DC.



RENTABLE

  • Pas de dispositif de montage supplémentaire
  • Simple sous-structure pour certaines applications commerciales
  • Des économies supplémentaires en raison de la réduction du travail sur le terrain, du temps et du matériel



SYSTÈME DE REFROIDISSEMENT ACTIF OPTICOOL™

  • Assure un fonctionnement fiable et une production énergétique maximale
  • Investissement photovoltaïque sécurisé
  • Réduction des dépenses de Service grâce à une technologie éprouvée et un parc installé de plus de 50 GW dans le monde



COMMUNICATION RAPIDE ET FACILE

  • Wi-Fi intégré accessible depuis n’importe appareil mobile
  • Configuration et mise en service simplifiées grâce à l’assistant Web SMA : gagnez un temps considérable durant l’installation



INTEGRATION PARFAITE AU RESEAU

  • Permet une surveillance performante et un contrôle de l’installation avec fonction complète de gestion du réseau, compatibilité SunSpec MODBUS et une surveillance à distance 24/7 en option
  • Assure un raccordement rapide au réseau et réduit le risque de panne de connexion




UN ONDULEUR COMPACT ET PUISSANT POUR LES INSTALLATIONS SUR GRANDES TOITURES, AU SOL ET OMBRIÈRES DE PARKING

La solution polyvalente avec un retour sur investissement optimal - De la distribution à la construction jusqu’à l’exploitation.Le Sunny Tripower CORE1 permet des réductions de coûts logistiques, matérielles, professionnelles et de service. Grâce au Wi-Fi intégré pour une mise en service rapide et des fonctionnalités avancées de gestion du réseau, les installations sur grandes toitures sont opérationnelles plus rapidement et plus facilement que jamais.



Réaliser des économies supplémentaires …
LES AVANTAGES POUR LES DISTRIBUTEURS



  • Diverses applications possibles avec un seul et même produit
  • Une plateforme internationale pour une utilisation universelle
  • Un petit nombre de pièces et de composants BoS
  • Une assistance et un service optimaux



Réduire les coûts d'approvisionnement et d'installation …
LES AVANTAGES POUR LES EPCS ET DEVELOPPEURS



  • Concept d’installation Plug-and-play
  • Des coûts de matériaux réduits
  • Une installation plus rapide et un volume de travail moins important
  • Outil gratuit pour le dimensionnement de l’installation



Parce que la performance ininterrompue est primordiale …
LES AVANTAGES POUR LES EXPLOITANTS



  • LCOE optimisés
  • Interface client permanente pour le monitoring
  • Surveillance à distance en option 24/7 par notre Service #1 dans le monde
  • Gestion intelligente du réseau




INSTALLATION RAPIDE ET INTÉGRATION AU RÉSEAU

Une configuration et une communication supérieures sont réalisées avec l'assistant de mise en service Web de SMA et l'accès au navigateur via Wi-Fi depuis n'importe quel appareil mobile. Deux ports Ethernet avec Modbus TCP (y compris SunSpec) permettent une communication inégalée pour les grandes centrales photovoltaïques.




Description



Caractéristiques techniques Sunny Tripower CORE1
Entrée (DC)
Puissance max. du générateur photovoltaïque 75000 Wp STC
Tension d’entrée max1000 V
Plage de tension MPP / tension d’entrée
assignée
500 V à 800 V / 670 V
Tension d’entrée min. / tension d’entrée de
démarrage
150 V / 188 V
Courant d’entrée max. / par MPPT120 A / 20 A
Courant de court-circuit max. par MPP tracker/
par entrée de string
30 A / 30 A
Nombre d’entrées MPPT indépendantes /
strings par entrée MPPT
06/02/19
Sortie (AC)
Puissance assignée (pour 230 V, 50 Hz)50000 W
Puissance apparente AC max50000 VA
Tension nominale AC220 V / 380 V
230 V / 400 V
240 V / 415 V
Plage de tension AC202 à 305 V
Fréquence du réseau AC/plage50 Hz / 44 Hz à 55 Hz
60 Hz / 54 Hz à 65 Hz
Fréquence de réseau assignée/tension de
réseau assignée
50 Hz / 230 V
Courant de sortie max./Courant de sortie assigné72,5 A / 72,5 A
Phases d’injection/Raccordement AC3 / 3-(N)-PE
Facteur de puissance à la puissance assignée/
facteur de déphasage réglable
1 / 0 inductif à 0 capacitif
THD<3 %
Dispositifs de protection
Dispositif de déconnexion côté DC
Surveillance du défaut à la terre/surveillance
du réseau
● / ●
Protection inversion de polarité DC/résistance
aux courts-circuits AC/séparation galvanique
● / ● / —
Unité de surveillance du courant de défaut,
sensible à tous les courants
Classe de protection (selon CEI 62109-1)/
catégorie de surtension (selon 62109-1)
I/ AC: III; DC: II
Parafoudre AC/DC de type II○ / ○
Rendement
Rendement max./européen98,1 % / 97,8 %
Caractéristiques générales
Dimensions (L/H/P) 621 mm / 733 mm / 569 mm (24.4 in / 28.8 in / 22.4 in)
Poids84 kg (185 lb)
Plage de température de fonctionnement‒25 °C à +60 °C (‒13 °F à +140 °F)
Émissions sonores (typiques)<65 dB(A)
Autoconsommation (nuit) 4,8 W
Topologie/système de refroidissementSans transformateur / OptiCool
Indice de protection (selon IEC 60529) IP65
Classe climatique (selon IEC 60721-3-4)4K4H
Valeur maximale admissible d’humidité relative de l’air (sans condensation100,00%
Équipement/Fonction/Accessoires
Raccordement DC/Raccordement ACSUNCLIX/Borne à vis
Pieds de support
Affichage DEL (état/erreur/communication)
Interface : Ethernet/WLAN/RS485● (2 entrées) / ● / ○
Interface de données : SMA Modbus/SunSpec Modbus/Speedwire, Webconnect● / ● / ●
Relais multifonctions/Ports pour modules
d’extension
● / ● (2 entrées)
OptiTrack Global Peak/Integrated Plant
Control/Q on Demand 24/7
● / ● / ●
Compatible off-grid/compatible SMA Fuel
Save Controller
● / ●
Garantie : 5/10/15/20 ans● / ○ / ○ / ○
Certifications et homologations (autres sur
demande)
* N’est pas valable pour toutes les annexes nationales de
la norme EN 50438
ANRE 30, AS 4777, BDEW 2008,
C10/11:2012, CE, CEI 0-16, CEI 0-21,
EN 50438:2013*, G59/3, IEC 60068-2-x,
IEC 61727, IEC 62109-1/2, IEC 62116,
MEA 2016, NBR 16149, NEN EN 50438,
NRS 097-2-1, PEA 2016, PPC, RD 1699/413,
RD 661/2007, Res. n°7:2013, SI4777,
TOR D4, TR 3.2.2, UTE C15-712-1,
VDE 0126-1-1, VDE-ARN 4105, VFR 2014,
P.O.12.3, NTCO-NTCyS, GC 8.9H, PR20,
DEWA
● Équipement de série ○ Équipement en option — Non disponible
Données en conditions nominales - version : 07/2017
Désignation du typeSTP 50-40

Caractéristiques techniques

Tension d'entrée solaire max.1000 V
Poids84 Kg
Puissance50000 VA
PhaseTriphasé
Largeur621 mm
Hauteur733 mm
Epaisseur569 mm
Puissance onduleur5000VA
