Kit photovoltaïque autonome classe 3 Stockage lithium

Wattuneed

26 567,58 € TTC

Ajouter au panier

Ce kit complet comprend de base :

  • 48 panneaux solaire Longi 300 Wc Monocristallin cadre noir
  • 4 onduleur WKS EVO 5kVA 48V
  • Câble solaire double isolation 4mm²
  • 1 parc de 48KWH batteries OPZV 48V

En option :

  • Système de montage.
  • Protection électrique
  • Système d'alimentation auxiliaire (éolienne / groupe électrogène)

Ce kit est idéal pour une consommation soutenue.

Plus de détails

Équipements
Descriptions équipements
Kit photovoltaïque autonome classe 3 Stockage lithium

Votre kit complet à

Détails des produits
Adaptez ce kit à vos besoins

CHOIX DES PANNEAUX

208.76
Sélectionné

TrinaSolar Panneau solaire 360Wc TSM-360 DE06X.05

238.38
Sélectionné

JNL Solar Climax Panneau Solaire 400 Wc JLS108MFB

248.68
Sélectionné

Q.Cells Panneau solaire 405Wc DUO- ML-G10

236.94
Sélectionné

JNL Solar Climax Panneau Solaire 410 Wc JLS108M

Voir le produit
TrinaSolar Panneau solaire 360Wc TSM-360 DE06X.05

config

208,76 €

QTT

Voir le produit
JNL Solar Climax Panneau Solaire 400 Wc JLS108MFB

config

238,38 €

QTT

Voir le produit
Q.Cells Panneau solaire 405Wc DUO- ML-G10

config

248,68 €

QTT

Voir le produit
JNL Solar Climax Panneau Solaire 410 Wc JLS108M

config

236,94 €

QTT

choix de l'onduleur

Voir le produit
Onduleurs hybrides WKS Evo Circle 11,2kVA 48V + 2 kits communication

config

2 274,70 €

QTT

Voir le produit
Onduleur hybride 3kW injection réseau - stockage Multisolar
Produit en rupture de stock

config

1 593,17 €

QTT

Voir le produit
Onduleur hybride 5kW injection réseau - stockage Multisolar
Produit en rupture de stock Réappro. : 10/10/2022

config

2 460,33 €

QTT

Voir le produit
Onduleur hybride Sermatec 5kVa 48V

config

1 790,00 €

QTT

choix du système de montage

49.1
Sélectionné

Kit de fixation sur toit en ardoises

67.22
Sélectionné

Kit de fixation sur toit en tuiles

127
Sélectionné

Kit de fixation sur structure au sol

37.28
Sélectionné

Kit de fixation sur toit en tôle

85.92
Sélectionné

Système de montage pour toitures plates FlatFix

42.84
Sélectionné

Kit de fixation sur toit en bac acier

Voir le produit
Kit de fixation sur toit en ardoises

config

49,10 €

QTT

Voir le produit
Kit de fixation sur toit en tuiles

config

67,22 €

QTT

Voir le produit
Kit de fixation sur structure au sol

config

127,00 €

QTT

Voir le produit
Kit de fixation sur toit en tôle

config

37,28 €

QTT

Voir le produit
Système de montage pour toitures plates FlatFix

config

85,92 €

QTT

Voir le produit
Kit de fixation sur toit en bac acier

config

42,84 €

QTT

câblage et connectique

Voir le produit
Câble solaire 2X4mm² avec Type MC4 (vendu au mètre - 20m)

config

46,80 €

QTT

Voir le produit
Câble de terre 6mm² - 20m

config

29,00 €

QTT

Voir le produit
Câble solaire 2X4mm² avec MC4 (vendu au mètre)

config

4,60 €

QTT

Voir le produit
Allonge câble solaire 2x4mm² avec 2x type MC4 (au mètre)

config

7,30 €

QTT

Voir le produit
Connecteurs type MC4 mâle et femelle

config

5,00 €

QTT

Voir le produit
Connecteur type MC4 double mâle et femelle

config

16,00 €

QTT

Voir le produit
Câble solaire 1X4mm² (vendu au mètre)

config

1,32 €

QTT

Voir le produit
Câble solaire 1X6mm² (vendu au mètre)

config

1,83 €

QTT

Voir le produit
Câble XVB 3G6 - 1m

config

4,90 €

QTT

Protections et accessoires AC

Voir le produit
Disjoncteur Schneider mono 40A

config

17,45 €

QTT

Voir le produit
Interrupteur différentiel type A 2P 63A 300ma

config

90,36 €

QTT

Voir le produit

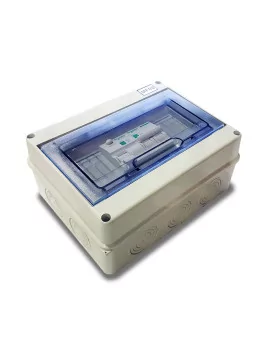

Coffret de protection AC 230V monophasé - 20A - 300mA

config

131,30 €

QTT

Voir le produit

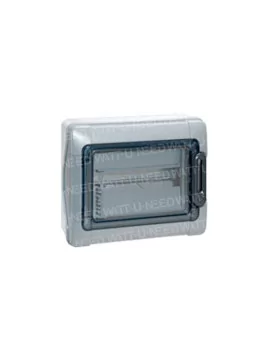

Coffret étanche legrand 12 modules

config

107,23 €

QTT

Voir le produit
Disjoncteur Schneider mono 16A

config

9,01 €

QTT

Voir le produit
Disjoncteur Schneider mono 25A

config

16,73 €

QTT

Voir le produit
Disjoncteur Schneider mono 20A

config

8,60 €

QTT

Voir le produit
Coffret de protection AC triphasé

config

169,70 €

QTT

Voir le produit
Coffret de protection AC 230V monophasé - 16A - 300mA

config

128,30 €

QTT

Voir le produit
Coffret de protection AC 230V monophasé - 25A - 300mA

config

133,50 €

QTT

Voir le produit
Interrupteur différentiel type A 2P 63A 30ma

config

96,07 €

QTT

Voir le produit
Coffret parafoudre 16A AC Monophasé

config

232,42 €

QTT

Voir le produit
Coffret parafoudre 25A AC Triphasé

config

673,92 €

QTT

Voir le produit
Coffret parafoudre monophasé ou triphasé AC

config

359,37 €

QTT

Voir le produit
Coffret AC ZJBENY avec prise 25A 230V

config

140,00 €

QTT

Voir le produit
Coffret parafoudre ZJBENY AC 25A 230V

config

125,25 €

QTT

PROTECTIONS ET ACCESSOIRES DC

Voir le produit
Coffret de mise en parallèle 5 entrées avec parafoudre et sectionneur + 2m de 16²

config

270,00 €

QTT

Voir le produit
Sectionneur DC 2P 1000V 32A - avec boitier

config

56,00 €

QTT

Voir le produit
Coffret parafoudre 1000V 32A DC simple ZJBENY

config

143,00 €

QTT

Voir le produit
Coffret parafoudre DC double ZJBENY 1000V 32A

config

231,00 €

QTT

Voir le produit
Coffret sectionneur DC 500V 32A

config

129,00 €

QTT

Voir le produit
Coffret de mise en parallèle 3 entrées avec sectionneur DC intégré

config

226,00 €

QTT

Voir le produit
Coffret parafoudre 20A DC Double

config

551,98 €

QTT

Voir le produit
Coffret parafoudre 20A DC Simple

config

262,85 €

QTT

Voir le produit
Coffret parafoudre 40A DC Simple

config

457,03 €

QTT

Voir le produit
Pack de 40 Panneaux solaires 12V MX FLEX Protect 100Wc

config

6 969,60 €

QTT

choix des batteries

Voir le produit
Batterie Lithium Pylontech + 400 - 19.2 kWh

config

9 367,75 €

QTT

Voir le produit
Batterie Lithium Pylontech + 50 - 2.4 kWh

config

1 170,97 €

QTT

Voir le produit
Batterie Lithium Pylontech + 100 - 4.8 kWh

config

2 341,93 €

QTT

Voir le produit
Batterie Lithium Pylontech + 150 - 7.2 kWh

config

3 512,91 €

QTT

Voir le produit
Batterie Lithium Pylontech + 200 - 9.6 kWh

config

4 683,87 €

QTT

Voir le produit
Batterie Lithium Pylontech + 250 - 12 kWh

config

5 854,84 €

QTT

Voir le produit
Batterie Lithium Pylontech + 350 - 16.8 kWh

config

8 196,77 €

QTT

Voir le produit
Batterie lithium MaxLi 12.8V 55Ah

config

486,00 €

QTT

ACCESSOIRES BATTERIES

Voir le produit
Coffret de mise en parallèle pour batterie Pylontech connexion 4 onduleurs

config

576,77 €

QTT

Voir le produit
Coffret avec fusible pour batterie - 100A

config

67,28 €

QTT

Voir le produit
Hub de mise en parallèle Pylontech 48V
Produit en rupture de stock

config

574,80 €

QTT

Voir le produit
Armoire de rangement pour 4 batteries

config

129,10 €

QTT

Voir le produit
Armoire pour 4 batteries Pylontech

config

800,62 €

QTT

Voir le produit
Armoire de rangement pour 8 batteries

config

182,30 €

QTT

Voir le produit
Armoire de rangement pour 20 batteries

config

359,00 €

QTT

Voir le produit
Armoire Rack 19'' 32U pour pylontech avec cornière de soutien

config

1 150,00 €

QTT

Voir le produit
Armoire Rack 19'' 12U armoire murale

config

496,10 €

QTT

Voir le produit
Câble de connexion de batterie Pylontech

config

24,90 €

QTT

Voir le produit
Câble batterie 2x25mm² - 2m

config

30,30 €

QTT

CHOIX DU GROUPE ÉLECTROGÈNE

Voir le produit
Groupe électrogène insonorisé 3300W Inverter GG35iE

config

899,00 €

QTT

Options

Voir le produit
Armoire Rack 19'' 32U pour pylontech avec cornière de soutien

config

1 150,00 €

QTT

En savoir plus

Tous nos kits sont configurables. Dans les options vous pouvez cliquer sur le produit pour choisir un autre modèle ou changer les quantités pour adapter le kit à vos besoins. Vous pouvez également voir le détails des produits choisis directement en  dessous du prix.

Ce kit est dimensionné avec pour but général d'alimenter un site isolé ou une installation autonome.

La composition de base du kit contient 48 panneaux solaires 375Wc JNL Solar (modifiable pour des panneaux de marque Heckert, Q-Cells,Systovi ou TrinaSolar), 4 Onduleurs Monophasés WKS EVO circle 5,6 kVA, les câbles solaire pour relier les panneaux à l'onduleur et de l'onduleur à votre tableau électrique, le système de montage des panneaux est disponible en option. (Le système de montage ainsi que le câblage et protections sont modifiables afin de correspondre à vos besoins).


panneau solaire JNL Solar Mono 375Wc Full Black



Panneau Solaire JNL Solar monocristallin 375 Wc Full Black



JNL Solar se consacre au développement, à l'exploitation, à la maintenance de centrales solaires, à la fabrication d'anneaux R&D et à la fabrication de modules solaires, de cellules solaires.

Il a équipé une ligne de production automatique professionnelle de pointe et possède une technique et un artisanat de pointe.

JNL Solar a participé à des plans d'investissement nationaux et internationaux dans le domaine de l'énergie, tels que les Etats-Unis, l'Allemagne, la France, l'Espagne, le Japon, l'Inde, l'Afrique du Sud, la Corée du Sud, le Canada, etc. et toutes les centrales électriques ont du succès sur le réseau et les puits de production.





Caractéristiques



Données électriques
Puissance de pointe (Pmax)375 W
Rendement du module20,50%
Tension de puissance max. Vmp34,5 V
Courant de puissance Max. Imp10,87 A
Tension en circuit ouvert Voc41,5 V
Courant de court-circuit Isc11,49 A
Tolérance de puissance-0, +5 W
Paramètres mécaniques et de fonctionnement
Dimensions
1755 x 1038 x 35
Poids20,5 kg
Type de cellule
Monocristallin 166 mm x 83 mm
Protection>= IP67
Charge de vent/neige
2400 Pa / 5400 Pa
Cadre
Alliage d'aluminium anodisé
Câble4 mm², 1200 mm
ConnecteurType MC4
Verre
3,2 mm AR trempé

Onduleur hybride WKS Evo Circle 5,6 kVA 48VOnduleur hybride WKS Evo Circle 5,6 kVA 48V



Le WKS EVO Circle est équipé d'un régulateur de charge solaire MPPT qui maximise et régule la puissance DC du panneau solaire pour charger votre parc de batteries.
La conception sans transformateur permet une conversion de puissance fiable dans un format compact. La nouvelle génération de WKS est dotée d'une fonction Wi-Fi intégrée, la surveillance mobile peut être effectuée par le biais d'applications mobiles. Les données peuvent être consultées et enregistrées dans l'onduleur, ce qui est pratique pour suivre l'état de fonctionnement de l'onduleur. Il prend également en charge la fonction USB On-The Go pour faciliter la réécriture des paramètres internes, les téléchargements de données et les mises à jour logicielles.



• Onduleur solaire MPPT à onde sinusoïdale pure
• Anneau LED d'état personnalisable avec lumières RVB
• Bouton tactile avec écran LCD couleur de 4,3"
• Large plage d'entrée DC
• Événements de journal de données stockés dans l'onduleur
• Wi-Fi intégré pour la surveillance mobile (application disponible)
• Port de communication réservé pour BMS
• Fonctionnement possible sans batterie
• Fonctionnement en parallèle avec jusqu'à 9 unités
• Possibilité du choix du mode de fonctionnement via timer
• Sortie de 27 Amperes



Caractérisitques



Modèle
Puissance nominale5600VA/5600W
Entrée
Tension d'entrée AC
170-280 VAC (pour les ordinateurs personnels)
Plage de tension sélectionnable
90-280 VAC (pour les appareils ménagers)
Gamme de fréquence
55Hz/60Hz (détection automatique)
Sortie
Régulation de la tension AC (mode Batt.)230 VAC +/- 5
Capacité de surcharge
5s@>/=150% de charge;10s@110%~150% de charge ; 100ms @ >/=200% de charge
Rendement (crête)93%
Temps de transfert
10 ms (pour les ordinateurs personnels) ; 20 ms (pour les appareils ménagers)
Forme d'onde
Onde sinusoïdale pure
Batterie
Tension de la batterie48 VDC
Tension de charge flottante54 VDC
Protection contre la surcharge66 VDC
Chargeur solaire et chargeur AC
Type de chargeur solaireMPPT
Puissance maximale du générateur PV6000W
Plage MPPT à la tension de fonctionnement120~430VDC
Tension maximale du circuit ouvert du PV450VDC
Courant de charge solaire maximum120A
Courant de charge CA maximum120A
Physique
Dimension, D x W x H (mm)140x295x468
Poids net (kgs)11.0 12.0
Interface de communication
USB/RS232/RS485/Wifi/Contact sec
Environnement d’utilisation
Humidité
5 % à 95 %a Humidité relative (sans condensation)
Température de fonctionnement
De -10°C à 50°C
Température de stockage
De -15°C à 60°C


Batterie Lithium Pylontech + 400Batterie Lithium Pylontech + 400



• Plus de 6000 cycles à 90% de décharge
• Délivre jusqu'à 40Kw (1sec.)
• Design modulaire permettant d'augmenter la capacité facilement
• Fournie avec le câble de puissance et de communication.

La batterie se charge le jour grâce à la production des panneaux photovoltaïques.
Elle se décharge en journée lorsque la production est inférieure à la consommation et de nuit à fin de limiter les décharges d'énergie sur le réseau de distribution au stricte minimum..

Fournie avec le câble de puissance et de communication.

L'enregistrer sur le site de Pylontech vous permet d'allonger la durée de la garantie à 10 ans.





Spécifications



                         PARAMETRESPYLONTECH + 400
NominalTension nominale (V)48
 Capacité nominale (Ah)400
PhysiqueDimensions (mm)440*410*89 par batterie
 Poids (Kg)24 par batterie, 192 kg
 ElectriqueTension de décharge(V)45 ~ 54
 Tension de charge (V)52.5 ~ 54
 Puissance de décharge maximale (kW)40kW@1Min
 Puissance de charge maximale (kW)40kW@1Min
 CommunicationRS232, RS485, CAN
 Température0℃~50℃
-10℃~50℃
 Température de l'étagère-20℃~60℃
AutreCertificationTÜV / CE / UN38.3 / TLC
 Durée de vie10+ ans (25℃/77℉)
 Nombre de cycles de rechargement>6000 (25℃, 90% DoD)


CÂBLE ET CONNECTEURS:

Tous les câbles et raccordement sont pré-câblés dans nos ateliers. Nos kits sont très facilement montable par des ‘débutants’ en électricité. Pour ceux qui aurait quelques réticences quant au côté technique, notre équipe technique vous assiste et vous aide tous les jours de 8h à 17h.


MONTAGE :

L'installation de ce kit est fort simple. Nos notices sont claires et permettent un montage facile sans connaissances particulières. Nous répondons à toutes vos questions avant, pendant et après l'installation de votre système.


GARANTIE :

Tous les produits ont une garantie individuelle.
Panneaux garantie 20 ans à 80% de la puissance nominale.
Onduleur WKS EVO CIRCLE garantie 2 ans.

Caractéristiques techniques

EolienneSans eolienne
Nombre de panneaux48 panneaux
Tension sortie du kit230V
Stockage batterieAvec stockage
Type de kit solaireKit 230V AC avec batterie
Type de besoinAutonomie
Voltage230V
Type de panneauRigides / traditionnels
BatterieKit avec batterie
Puissance onduleur10000VA
Réinjection réseauSans réinjection
