Kit oversized 10Kva Fronius 27Kwc

Wattuneed

19 601,39 € TTC

Ajouter au panier

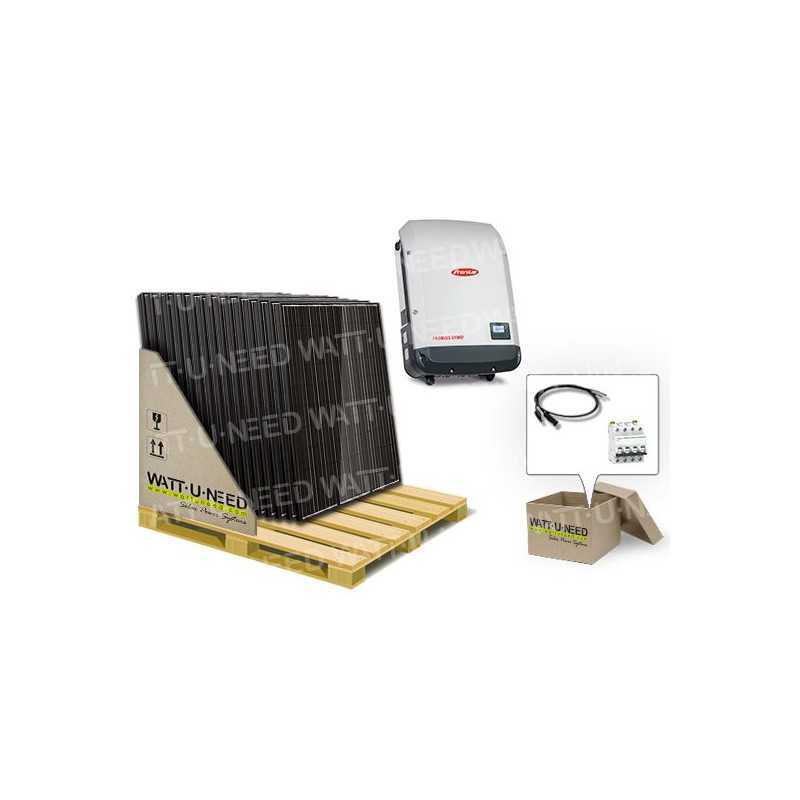

Ce kit complet comprend de base :

  • 70 panneaux Solaire JNL Solar monocristallin 320 Wc full black
  • 1 Fronius Symo 10.0-3-M
  • Câble solaire double isolation 4mm²

En option :

  • Système de montage.
  • Protection électrique

Ce kit est idéal pour une consommation soutenue ou un grand ménage.

Plus de détails

Équipements
Descriptions équipements
Kit oversized 10Kva Fronius 27Kwc

Votre kit complet à

Détails des produits
Adaptez ce kit à vos besoins

Choix des panneaux

Voir le produit
Omnis Power Cortex Shingled panneau solaire 415Wc FB OP415M60B

config

234,78 €

QTT

Voir le produit
Omnis Power Cortex P3 panneau solaire 400Wc UB OP400M54-P3-B

config

216,72 €

QTT

Voir le produit
JNL Solar Climax Panneau Solaire 400 Wc JLS108MFB

config

238,38 €

QTT

Voir le produit
Hyundai Panneau solaire 400 Wc HiE-S400VG

config

257,70 €

QTT

Choix de l'onduleur

Voir le produit
Fronius Symo 10.0-3-M (2MPPT) Tri

config

2 800,92 €

QTT

CHOIX Du système de montage

49.1
Sélectionné

Kit de fixation sur toit en ardoises

67.22
Sélectionné

Kit de fixation sur toit en tuiles

127
Sélectionné

Kit de fixation sur structure au sol

37.28
Sélectionné

Kit de fixation sur toit en tôle

85.92
Sélectionné

Système de montage pour toitures plates FlatFix

42.84
Sélectionné

Kit de fixation sur toit en bac acier

Voir le produit
Kit de fixation sur toit en ardoises

config

49,10 €

QTT

Voir le produit
Kit de fixation sur toit en tuiles

config

67,22 €

QTT

Voir le produit
Kit de fixation sur structure au sol

config

127,00 €

QTT

Voir le produit
Kit de fixation sur toit en tôle

config

37,28 €

QTT

Voir le produit
Système de montage pour toitures plates FlatFix

config

85,92 €

QTT

Voir le produit
Kit de fixation sur toit en bac acier

config

42,84 €

QTT

CÂBLAGE ET CONNECTIQUE

Voir le produit
Câble solaire 2X4mm² avec Type MC4 (vendu au mètre - 20m)

config

90,80 €

QTT

Voir le produit
Connecteurs type MC4 mâle et femelle

config

5,00 €

QTT

Voir le produit
Câble de terre 6mm² - 20m

config

29,00 €

QTT

Voir le produit
Câble solaire 2X4mm² avec MC4 (vendu au mètre)

config

4,60 €

QTT

Voir le produit
Allonge câble solaire 2x4mm² avec 2x type MC4 (au mètre)

config

7,30 €

QTT

Voir le produit
Connecteur type MC4 double mâle et femelle

config

16,00 €

QTT

Voir le produit
Connecteur type MC4 triple mâle et femelle

config

24,00 €

QTT

Voir le produit
Câble de terre 6mm² 1m

config

1,45 €

QTT

Protections et accessoires AC

Voir le produit
Disjoncteur Schneider mono 2A

config

30,25 €

QTT

Voir le produit
Disjoncteur Schneider mono 4A

config

15,16 €

QTT

Voir le produit
Disjoncteur Schneider mono 6A

config

15,39 €

QTT

Voir le produit
Disjoncteur Schneider mono 10A

config

18,42 €

QTT

Voir le produit
Disjoncteur Schneider mono 16A

config

9,01 €

QTT

Voir le produit
Disjoncteur Schneider mono 20A

config

8,60 €

QTT

Voir le produit
Disjoncteur Schneider mono 25A

config

16,73 €

QTT

Voir le produit
Disjoncteur Schneider mono 40A

config

17,45 €

QTT

Voir le produit
Disjoncteur Schneider tétra de 16A

config

48,55 €

QTT

Voir le produit
Disjoncteur Schneider tétra de 20A

config

48,55 €

QTT

Voir le produit
Disjoncteur Schneider tétra de 25A

config

48,55 €

QTT

Voir le produit
Disjoncteur Schneider tétra de 40A

config

55,78 €

QTT

Voir le produit
Interrupteur différentiel type A 2P 63A 30ma

config

96,07 €

QTT

Voir le produit
Interrupteur différentiel type A 4P 40A 300ma

config

83,76 €

QTT

Voir le produit
Interrupteur différentiel type A 2P 63A 300ma

config

90,36 €

QTT

Voir le produit
Coffret AC ZJBENY avec prise 25A 230V

config

140,00 €

QTT

Voir le produit
Coffret parafoudre 16A AC Monophasé

config

232,42 €

QTT

Voir le produit
Coffret parafoudre 25A AC Triphasé

config

673,92 €

QTT

Voir le produit
Coffret parafoudre monophasé ou triphasé AC

config

359,37 €

QTT

Voir le produit
Coffret parafoudre ZJBENY AC 25A 230V

config

125,25 €

QTT

Protections et accessoires DC

Voir le produit
Coffret de mise en parallèle 5 entrées avec parafoudre et sectionneur + 2m de 16²

config

270,00 €

QTT

Voir le produit
Coffret parafoudre 1000V 32A DC simple ZJBENY

config

143,00 €

QTT

Voir le produit
Coffret parafoudre DC double ZJBENY 1000V 32A

config

231,00 €

QTT

Voir le produit
Coffret sectionneur DC 500V 32A

config

129,00 €

QTT

Voir le produit
Sectionneur DC 500V 40A

config

68,00 €

QTT

Voir le produit
Sectionneur DC 2P 1000V 32A - avec boitier

config

56,00 €

QTT

Voir le produit
Coffret parafoudre 20A DC Double

config

551,98 €

QTT

Voir le produit
Coffret parafoudre 20A DC Simple

config

262,85 €

QTT

Voir le produit
Coffret parafoudre 40A DC Simple

config

457,03 €

QTT

Voir le produit
Coffret parafoudre 25A DC à deux entrées

config

471,00 €

QTT

En savoir plus

Tous nos kits sont configurables. Dans les options vous pouvez cliquer sur le produit pour choisir un autre modèle ou changer les quantités pour adapter le kit à vos besoins. Vous pouvez également voir le détails des produits choisis directement en  dessous du prix.

Ce kit est dimensionné avec pour but général d'alimenter un site isolé ou une installation autonome.

La composition de base du kit contient 30 panneaux solaires JNL Solar 320 Wc, un Onduleur Fronius 27kWc, les câbles solaire pour relier les panneaux à l'onduleur et de l'onduleur à votre tableau électrique, le système de montage des panneaux est disponible en option. (Le système de montage ainsi que le câblage et protections sont modifiables afin de correspondre à vos besoins).



PANNEAUX SOLAIRES :

Dans sa version de base, ce système Photovoltaïque vous apportera en moyenne 9Kwh par journée ensoleillée. Les productions dépendront des saisons (été/hiver) de la position géographique et de l'inclinaison des panneaux.

Nous vous invitons à consulter notre simulateur de production solaire afin de déterminer précisément ce que sera votre production solaire.

Garantie 20 ans à 80% de la puissance nominale.



ONDULEUR RESEAU :

Les onduleurs hybrides MultiSolar sont la solution idéale pour alimenter une habitation en autoconsommation ou rendre autonome un site isolé. Cet onduleur permet d'alimenter les consommateurs jusqu'à 3000W . Le régulateur intégré permet de mettre jusqu'à 4500Wc de panneaux. Possibilité de lui mettre en entrée le réseau public ou un groupe électrogène pour recharger les batteries. Totalement paramétrable via l'écran LCD de l'onduleur. SAV assuré en interne, pièces détachées disponibles

Garantie 2 ans



CÂBLE ET CONNECTEURS:

Tous les câbles et raccordement sont pré-câblés dans nos ateliers. Nos kits sont très facilement montable par des ‘débutant’ en électricité. Pour ceux qui aurait quelques réticences quant au côté technique, notre équipe technique vous assiste et vous aide tous les jours de 8h à 17h.



MONTAGE :

L'installation de ce kit est fort simple. Nos notices sont claires et permettent un montage facile sans connaissances particulières. Nous répondons à toutes vos questions avant, pendant et après l'installation de votre système.



GARANTIE :

Tous les produits ont une garantie individuelle.
Panneaux garantie 20 ans à 80% de la puissance nominale.
Onduleur Fronius garantie 5 ans.


Panneau solaire JNL SOLAR 300Wc Monocristallin Full Black



Panneau Solaire JNL Solar monocristallin 320 Wc full black

JNL Solar se consacre au développement, à l'exploitation, à la maintenance de centrales solaires, à la fabrication d'anneaux R&D et à la fabrication de modules solaires, de cellules solaires.
Il a équipé une ligne de production automatique professionnelle de pointe et possède une technique et un artisanat de pointe.









Caractéristiques



Puissance de crête (Pmax)320
Efficacité du module19,18%
Max. Tension puissance Vmp (V)33.5
Max. Puissance Courant Imp (A)9.55
Tension en circuit ouvert Voc (V)39.9
Courant de court-circuit Isc (A)10.08
Tolérance de puissance- 0, +5W
Tension maximale du système (V) Max Series Fuse Rating
DC 1000V / 1500V - 15A
Dimentions
1665 x 1002 x 35
Poids (kg)19.0
Type de cellules solaires
Monocristallin 158.75mm x 158.75 mm
Boîte de jonctionIP67
Chargement mécanique5400Pa
Cadre
Alliage d'aluminium anodisé

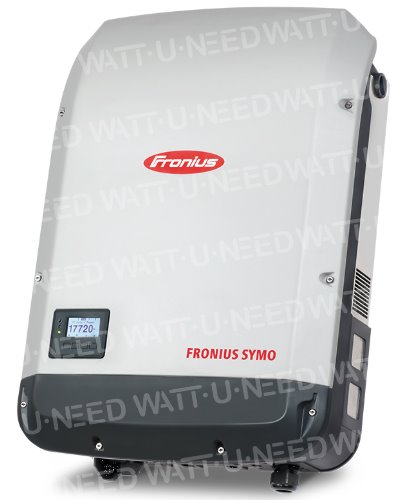

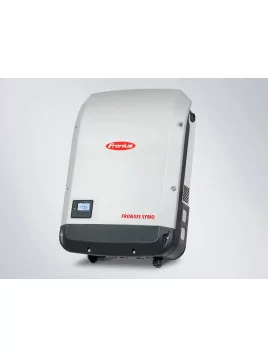

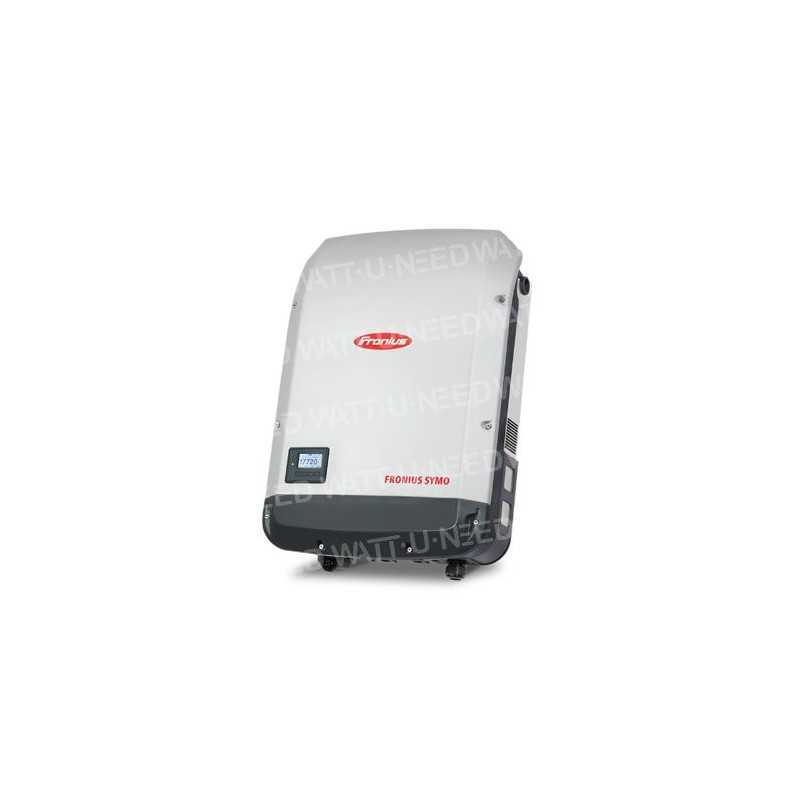

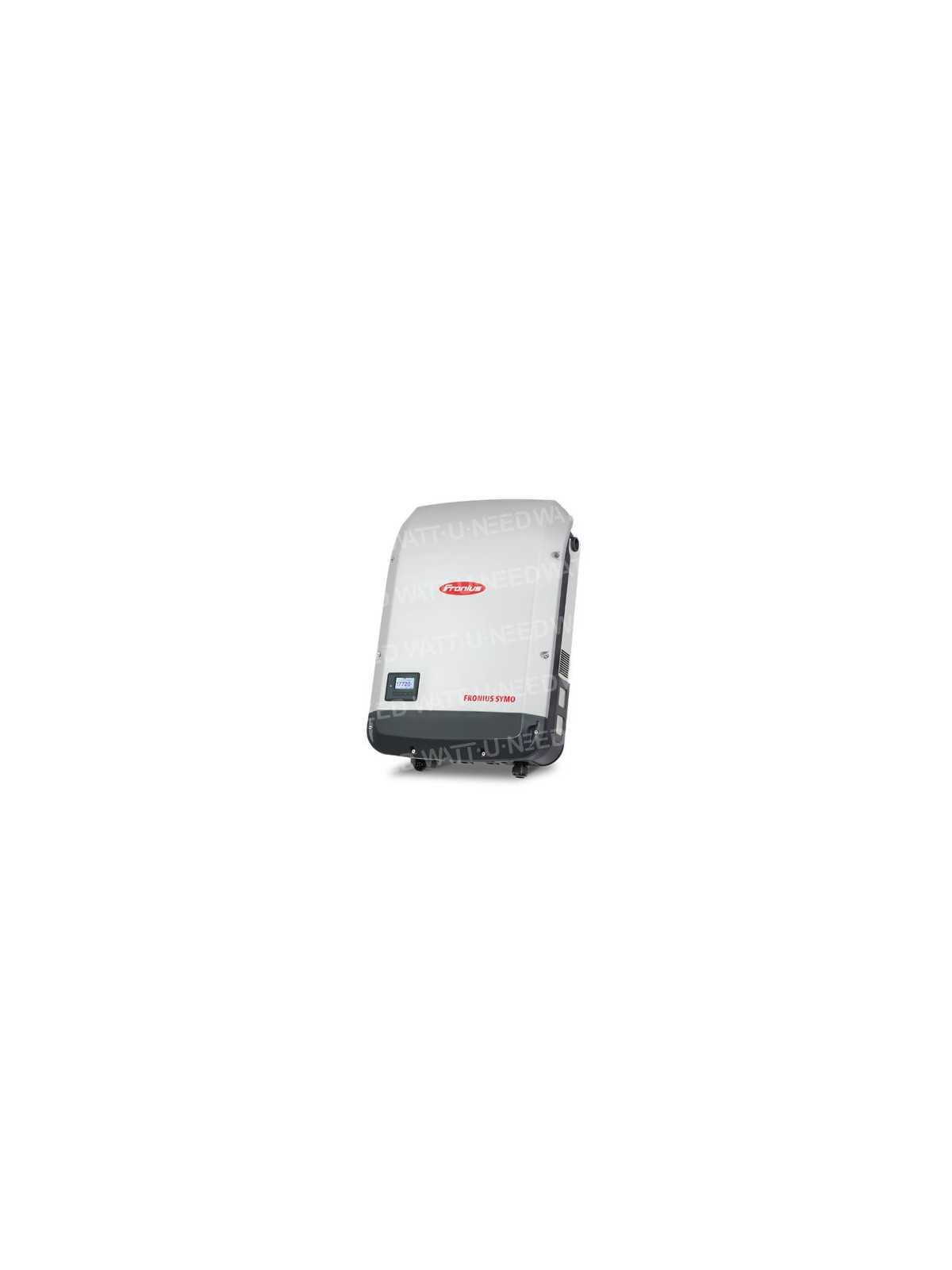

Fronius Symo 10.0-3-M (2MPPT) TriFronius Symo 10.0-3-M (2MPPT) Tri



Le Fronius Symo est l'un des onduleurs les plus intelligents et les plus efficaces disponible sur le marché. L’onduleur sans transformateur Fronius Symo est l'onduleur triphasé pour toutes les tailles d’installations. La tension élevée du système, une large plage de tension d'entrée et deux trackers MPP lui assurent un maximum de flexibilité dans la conception de l’installation.



Marque : Fronius

Modèle : Symo 10.0-3-M

Puissance : 10 kW

Dimensions LxHxP : 725 x 510 x 225 mm

Poids : 34,8 kg

Garantie : 5 ans



DONNÉES D'ENTRÉEFronius Symo 10.0-3-M
Courant d'entrée max.(Idc max1 / Idc max2)27.0 A / 16.5 A
Courant max. de court-circuit (MPP1 / MPP2)40.5 A / 24.8 A
Tension d'entrée min. (Udc min)200 V
Tension de d´emarrage d'injection (Udc start)200 V
Tension d'enrée nominale (Udc,r)600 V
Tension d'entrée max. (Udc max)1,000 V
Plage de tension MPP
(Umpp min - Umpp max)
270 - 800 V
Nombre de MPP trackers2
Nombre de connecteurs DC3 + 3
Max. puissance du générateur PV
(Pdc max)
15.0 kWpeak
DONNÉES DE SORTIE
Puissance nominal AC (Pac,r)10,000 W
Puissance de sortie max.10,000 VA
Courant de sortie max. (Iac max)20 A
Couplage au réseau (Uac,r)3~NPE 400 V / 230 V ou 3~NPE 380 V / 220 V
Tension de sortie min. (Uac min)260 / 150 V
Tension de sortie max. (Uac max)485 / 280 V
Fréquence (fr)50 Hz / 60 Hz
Plage de fréquences (fmin - fmax)45 - 65 Hz
Taux de distorsion harmonique< 2 %
Facteur de puissance (cos φac,r)0 - 1 ind. / cap.
DONNÉES GÉNÉRALES
Dimensions
(hauteur x largeur x profondeur)
725 x 510 x 225 mm
Poids34.8 kg
Indice de protectionIP 66
Class de protection1
Catégorie de surtension (DC / AC)1)2 / 3
Consommation nocturne< 1 W
Concept d'onduleurSans transformateur
RefroidissementRefroidissement par air régulé
MontageMontage inérieur et extérieur
Plage de température ambiante-40°C à +60°C
Humidité de l'air admise0 % à 100 %
Technologie de raccordement DCBornier à vis : 6 pôles DC+ et 6 pôles DC- / 2.5 mm² - 16 mm²
Technologie de raccordement ACBornier à vis : 5 pôles AC / 2.5 mm² - 16 mm²



Caractéristiques techniques

Type de besoinAutoconsommation
EolienneSans eolienne
Tension sortie du kit230V
Stockage batterieSans stockage
Nombre de panneaux30 panneaux
BatterieKit sans batterie
Réinjection réseauAvec réinjection
