Kit 12 panneaux autoconsommation / réinjection 4000W SMA Tri sans stockage
3 280,21 €
10041
0712971133075
Ce kit complet comprend de base
- 12xJNL OptimaX Panneau solaire 430 Wc JLS108MFB

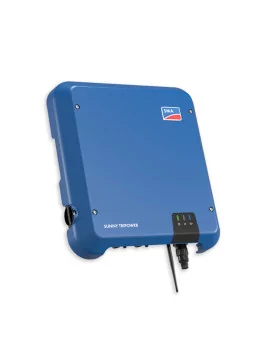

- 1xOnduleur triphasé SMA Sunny Tripower STP 4.0TL STP4.0-3AV-40
- 1xDisjoncteur Schneider tétra de 16A
- 2xCâble solaire 2X4mm² avec Type MC4 (vendu au mètre - 15m)
- 1xCâble de terre 6mm² - 20m
Paiements 100% sécurisés
Sélectionnez les produits des sections ci-dessous
Panneaux
info
Choix de l'onduleur
info
Onduleur triphasé SMA Sunny Tripower STP 4.0TL STP4.0-3AV-40
Prix par unité
1 658,79 € (Taxes incl.)
1 658,79 € (Taxes incl.)
Choix du système de montage
info
Protections et accessoires AC
info
Protections et accessoires DC
info
Câblage et connectique
info
Câblage et connectique
info
Tous nos kits sont configurables. Dans les options vous pouvez cliquer sur le produit pour choisir un autre modèle ou changer les quantités pour adapter le kit à vos besoins. Vous pouvez également voir le détails des produits choisis directement en dessous du prix.
Ce kit est dimensionné avec pour but général d'être installé avec le réseau public.
La composition de base du kit contient 12panneaux solaires, un Onduleur SMA SUNNY tripopwer STP 4.0 TL INT blue, les câbles solaire pour relier les panneaux à l'onduleur et de l'onduleur à votre tableau électrique, le système de montage des panneaux est disponible en option. (Le système de montage ainsi que le câblage et protections sont modifiables afin de correspondre à vos besoins).
PANNEAUX SOLAIRES :
Dans sa version de base, ce système Photovoltaïque vous apportera en moyenne 14,4 Kwh par journée ensoleillée. Les productions dépendront des saisons (été/hiver) de la position géographique et de l'inclinaison des panneaux.
Nous vous invitons à consulter notre simulateur de production solaire afin de déterminer précisément ce que sera votre production solaire.
Garantie 25 ans à 80% de la puissance nominale.
ONDULEUR RESEAU :
Onduleur triphasé SMA Sunny Tripower - modèle : 4.0TL
Cet onduleur est optimal autant pour les installations photovoltaïques résidentielles traditionnelles que pour les installations beaucoup plus puissantes.
- Rendement maximum de 98 %
- Gestion de l’ombrage grâce à Opti-Trac Global Peak
- Gestion active de la température grâce à OptiCool
CÂBLE ET CONNECTEURS:
Tous les câbles et raccordement sont pré-câblés dans nos ateliers. Nos kits sont très facilement montable par des ‘débutant’ en électricité. Pour ceux qui aurait quelques réticences quant au côté technique, notre équipe technique vous assiste et vous aide tous les jours de 8h à 17h.
MONTAGE :
L'installation de ce kit est fort simple. Nos notices sont claires et permettent un montage facile sans connaissances particulières. Nous répondons à toutes vos questions avant, pendant et après l'installation de votre système.
GARANTIE :
Tous les produits ont une garantie individuelle.
Panneaux garantie 25 ans à 80% de la puissance nominale.
Garantie SMA : 5ans (extensibles 10 ans)

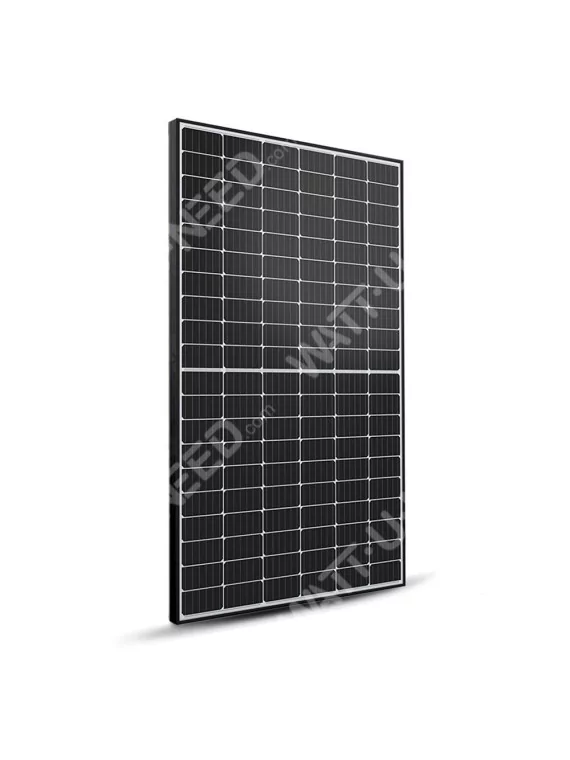

Panneau solaire
Le panneau sélectionné de base dans ce kit a été choisi en fonction de nos approvisionnements.
Vous trouverez les caractéristiques de ce dernier en allant voir sa fiche produit dans la catégorie panneaux.

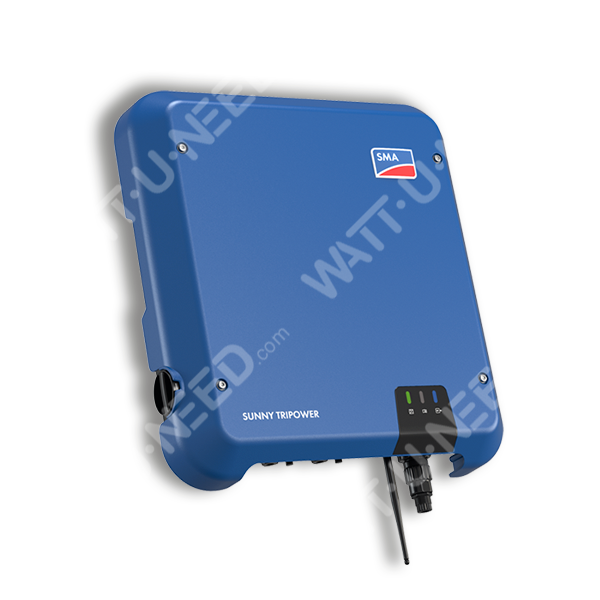

SMA Sunny Tripower STP 4.0 TL INT Blue
Onduleur triphasé SMA Sunny Tripower - modèle : 4.0TL
Cet onduleur est optimal autant pour les installations photovoltaïques résidentielles traditionnelles que pour les installations beaucoup plus puissantes.
Caractéristiques
| Caractéristiques techniques | Sunny Tripower 4.0 |
| Entrée (DC) | 8000 Wc |
| Puissance max. du générateur photovoltaïque | 850 V |
| Tension d’entrée max. | 175 V à 800 V |
| Plage de tension MPP | 580 V |
| Tension d’entrée assignée | 125 V / 150 V |
| Tension d’entrée min. / tension d’entrée de démarrage Courant d’entrée max. entrée A / entrée B | 12 A / 12 A |
| Courant de court-circuit max. entrée A / entrée B | 18 A / 18 A |
| Nombre d’entrées MPP indépendantes / strings par entrée MPP Sortie (AC) | 2 / A:1; B:1 |
| Puissance assignée (pour 230 V, 50 Hz) | 4000 W |
| Puissance apparente AC max. | 4000 VA |
| Tension nominale AC | 3/N/PE; 220 V / 380 V 3/N/PE; 230 V / 400 V 3/N/PE; 240 V / 415 V |
| Plage de tension AC | 180 V à 280 V |
| Fréquence du réseau AC / Plage | 50 Hz / 45 Hz à 55 Hz 60 Hz / 55 Hz à 65 Hz |
| Fréquence de réseau assignée / tension de réseau assignée | 50 Hz / 230 V |
| Courant de sortie max. | 3 x 5,8 A |
| Facteur de puissance à la puissance assignée / facteur de déphasage réglable Phases d’injection / Phases de raccordement | 1 / 0,8 inductif à 0,8 capacitif |
| Rendement | |
| Rendement max. / Rendement européen | 98,2 % / 97,1 % |
| Dispositifs de protection | |
| Dispositif de déconnexion côté entrée | ● |
| Surveillance du défaut à la terre / surveillance du réseau | ●/● |
| Protection inversion de polarité DC / résistance aux courts-circuits AC / séparation galvanique | ●/●/- |
| Unité de surveillance du courant de défaut, sensible à tous les courants Classe de protection (selon IEC 62103) / catégorie de surtension (selon IEC 60664-1) | ● |
| Classe de protection (selon IEC 62103) / catégorie de surtension (selon IEC 60664-1) | I / III |
| Caractéristiques générales | |
| Dimensions (L/H/P) | 435 mm / 470 mm / 176 mm (17,1 pouces / 18,5 pouces / 6,9 pouces) |
| Poids | 17 kg (37,4 lb) |
| Plage de température de fonctionnement | −25 °C à +60 °C (−13 °F à +140 °F) |
| Émissions sonores, typiques | 30 dB(A) |
| Autoconsommation (nuit) | 5,0 W |
| Topologie / Système de refroidissement | Sans transformateur / Convection |
| Indice de protection (selon IEC 60529) | IP65 |
| Classe climatique (selon IEC 60721-3-4) | 4K4H |
| Valeur maximale admise pour l’humidité relative de l’air (sans condensation) Équipement | 100,00% |
| Equipement | |
| Raccordement DC / raccordement AC | SUNCLIX / fiche AC |
| Gestion de l’ombrage : OptiTrac Global Peak / TS4-R | ●/○ |
| Garantie : 5 / 10 / 15 ans | ●/○/○ |
| Certifications et homologations (autres sur demande) | AS 4777, C10/11, CE, CEI 0-21, DIN EN 62109-1/IEC 62109-1, DIN EN 62109-2/IEC 62109-2, EN 50438, G59/3, G83/2, NEN-EN 50438, ÖVE / ÖNORM E 8001-4-712, PPDS, PPC, RD 1699, SI 4777, TR 3.2.1, UTE C15-712, VDE-AR-N 4105, VDE-0126-1-1, VFR 2014 |
| Certifications et homologations (en projet) | DEWA 2016, EN 62116, IEC 61727, IE-EN 50438, NBR 16149, NRS 097-2-1 |
| Pays de disponibilité de SMA Smart Connected | AU, AT, BE, CH, DE, ES, FR, IT, LU, NL, UK |
