Coffret de Protection DC 200A Bipolaire pour Batteries Lithium Pylontech

Par Julien Mawet · Expert photovoltaïque Wattuneed • Mis à jour avril 2026
418,80 €
TTC
Coffret-protection-200A-Pylontech
0768563823800

Le coffret de protection 200A est une interface de sécurité électrique robuste conçue pour la protection des parcs de stockage haute capacité. Ce produit est un boîtier de sectionnement DC qui sert à isoler et protéger vos batteries contre les surcharges et les courts-circuits accidentels.

Équipé d'un sectionneur de 200A, ce coffret facilite également les opérations de maintenance en permettant une coupure physique du circuit sans déconnexion des câbles. Son boîtier robuste assure une protection mécanique durable pour les câbles de forte section, indispensables pour supporter les courants de décharge élevés.

Avantages techniques du coffret :

  • Capacité de coupure : Calibrage 200A adapté aux décharges rapides des parcs lithium.
  • Sécurité accrue : Protection efficace des cellules Pylontech et de l'électronique de l'onduleur.
  • Maintenance simplifiée : Sectionneur intégré pour une mise hors tension rapide et sécurisée.
  • Conformité : Répond aux exigences de sécurité pour les installations de stockage d'énergie résidentielles.

Devis personnalisé
Recevoir une proposition claire
Nos conseillers reprennent votre sélection pour préparer un devis adapté à votre demande.

Coffret de Protection DC 200A Bipolaire pour Batteries Pylontech – Prêt à l’Installation

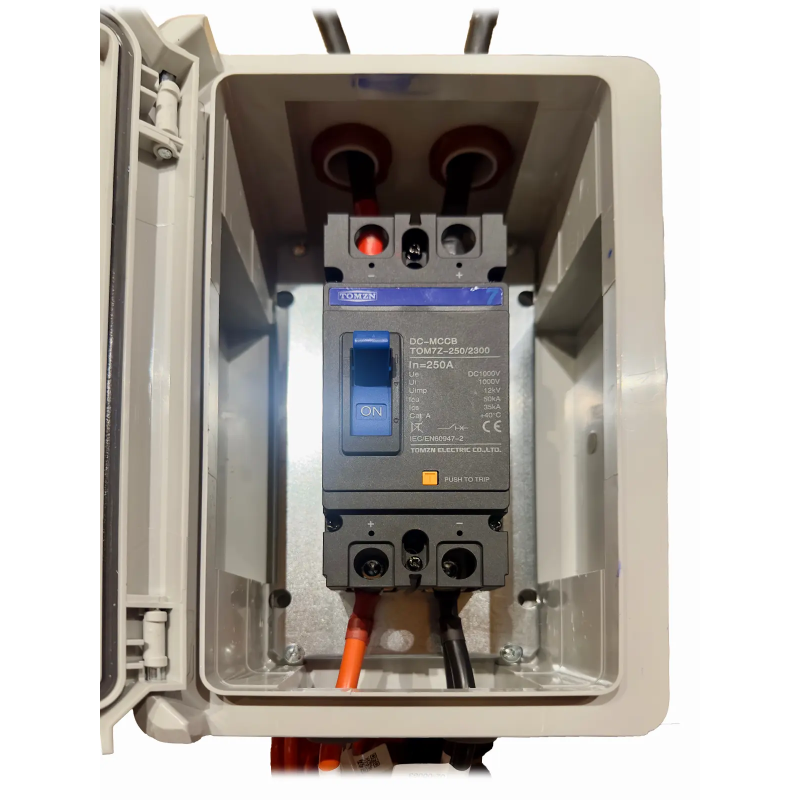

Le coffret de protection 200A pour batteries Pylontech est une solution clé en main pour sécuriser vos installations. Ce boîtier assure une protection bipolaire intégrale, isolant simultanément les pôles positif (+) et négatif (-) pour une sécurité maximale contre les surcharges et courts-circuits.





Contenu du coffret

Ce coffret est livré complet, pré-câblé et prêt à installer :

  • Coffret IP65 : Protection totale contre la poussière et les projections d’eau.
  • Disjoncteur Bipolaire 2P 200A DC1000V : Protection simultanée des deux polarités.
  • 2 câbles de 50 mm² avec cosses : Connexion directe et robuste vers l’onduleur.
  • 2 paires de câbles batterie Pylontech : Connectique spécifique pour une liaison sûre.





Fonctionnement du coffret

Le coffret centralise et sécurise le flux d'énergie de votre parc batterie :

  • Les batteries Pylontech sont reliées au coffret via les connecteurs dédiés.
  • Protection Bipolaire : Le disjoncteur sectionne les deux lignes, garantissant l'absence de courant résiduel en cas de coupure.
  • L'énergie est distribuée de manière stable vers l'onduleur via les câbles de 50 mm².

Principe : En coupant les deux pôles simultanément, ce système offre une isolation galvanique réelle, protégeant l'utilisateur et l'électronique de l'onduleur.





Applications typiques

  • Installations avec batteries Pylontech US2000 / US3000 / US5000.
  • Systèmes de stockage modulaires nécessitant un sectionnement fiable.
  • Protection bipolaire pour installations hybrides (Victron, WKS, etc.).





Onduleurs hybrides compatibles

  • WKS Evo Circle PRO 6,5 kW
  • Deye 3kW à 8 kW





Avantages du coffret

  • Sécurité Bipolaire : Coupure simultanée du (+) et du (-) pour une protection accrue.
  • Solution clé en main : Coffret, connecteurs Pylontech et disjoncteur inclus.
  • Installation rapide : Connectique "Plug & Play" spécifique aux batteries Pylontech.
  • Maintenance sécurisée : Disjoncteur réarmable permettant d'isoler totalement le parc.





Mise en service

  1. Vérifier que le disjoncteur bipolaire est en position OFF.
  2. Connecter les câbles batterie aux packs Pylontech.
  3. Connecter les câbles de 50 mm² à l’onduleur.
  4. Respecter la polarité (+ rouge, - noir) sur les deux pôles.
  5. Basculer le disjoncteur sur ON pour activer la protection.

Pour plus de détails, consultez notre guide d'installation Pylontech.





Sécurité et maintenance

  • Coupure Bipolaire : Sectionnement magnétique et thermique sur les deux lignes DC.
  • Câbles 50 mm² : Section adaptée pour supporter 200A sans échauffement.
  • Entretien : Vérification visuelle et test manuel du disjoncteur périodique.





FAQ - Coffret de Protection DC 200A pour Batteries Pylontech

1. Ce coffret est-il compatible avec tous les modèles Pylontech ? +
Oui, ce coffret est universel pour la gamme basse tension de Pylontech. Il est parfaitement adapté aux modèles US2000, US3000 et US5000. Il inclut d'ailleurs les câbles spécifiques avec connecteurs Amphenol propriétaires à Pylontech.
2. Qu'est-ce qu'une "protection bipolaire intégrale" ? +
Contrairement à une protection unipolaire qui ne coupe que le positif, la protection bipolaire sectionne simultanément le (+) et le (-). Cela garantit une isolation galvanique totale du parc batterie, éliminant tout risque de courant résiduel pour une sécurité maximale.
3. Pourquoi le coffret est-il certifié IP65 ? +
L'indice IP65 signifie que le boîtier est totalement étanche à la poussière et protégé contre les projections d'eau. Cela permet d'installer votre protection en toute sécurité dans des environnements techniques comme un garage, un sous-sol ou un local batterie.
4. La section de câble de 50 mm² est-elle suffisante ? +
Absolument. Une section de 50 mm² est spécifiquement calibrée pour supporter un courant continu de 200A sans échauffement excessif. Cela garantit un rendement optimal et minimise les chutes de tension entre vos batteries et votre onduleur.
5. Ce coffret est-il vraiment "Prêt à l'Installation" ? +
Oui, c'est une solution Plug & Play. Le disjoncteur est déjà monté dans le boîtier et les câbles sont pré-équipés de cosses et de connecteurs batterie. Vous n'avez aucun sertissage complexe à réaliser, seulement les raccordements aux bornes.
6. Peut-on utiliser ce coffret avec des onduleurs Victron ou WKS ? +
Tout à fait. Bien que les connecteurs soient dédiés aux batteries Pylontech, les câbles de sortie de 50 mm² se raccordent aux entrées DC de n'importe quel onduleur hybride (Victron, Deye, WKS, etc.) supportant ces sections.
7. Comment réarmer le système après un déclenchement ? +
Si le disjoncteur bascule sur OFF suite à une surcharge, identifiez d'abord la cause du problème. Une fois résolu, il suffit de basculer manuellement la manette vers le haut (ON). Contrairement à un fusible, il est réutilisable indéfiniment.
8. Quel entretien nécessite le coffret ? +
Le coffret nécessite peu de maintenance. Nous recommandons une vérification annuelle du serrage des cosses (les vibrations ou cycles thermiques peuvent parfois les détendre) et un test manuel du disjoncteur pour s'assurer de sa bonne articulation.
Coffret-protection-200A-Pylontech

Fiche technique

Type de matériel électrique
Coffret de protection

Références spécifiques

UPC
768563823800
EAN-13
0768563823800
MPN
Coffret-protection-200A-Pylontech
