Caja de protección de CC de 200 A bipolar para baterías de litio Pylontech

Por Julien Mawet · Experto fotovoltaico en Wattuneed • Actualizado abril 2026
418,80 €
Impuestos incluidos
Coffret-protection-200A-Pylontech
0768563823800

La caja de protección de 200 A es una interfaz de seguridad eléctrica resistente diseñada para proteger los parques de almacenamiento de alta capacidad. Este producto es una caja de seccionamiento de CC que sirve para aislar y proteger las baterías contra sobrecargas y cortocircuitos accidentales.

Equipada con un seccionador de 200 A, esta caja también facilita las operaciones de mantenimiento al permitir una desconexión física del circuito sin necesidad de desconectar los cables. Su robusta carcasa garantiza una protección mecánica duradera para los cables de gran sección, indispensables para soportar las elevadas corrientes de descarga.

Ventajas técnicas de la caja:

  • Capacidad de corte: calibrado de 200 A adaptado a las descargas rápidas de los parques de litio.
  • Mayor seguridad: Protección eficaz de las celdas Pylontech y de la electrónica del inversor.
  • Mantenimiento simplificado: seccionador integrado para una desconexión rápida y segura.
  • Conformidad: Cumple con los requisitos de seguridad para instalaciones de almacenamiento de energía residenciales.

Devis personnalisé
Recevoir une proposition claire
Nos conseillers reprennent votre sélection pour préparer un devis adapté à votre demande.

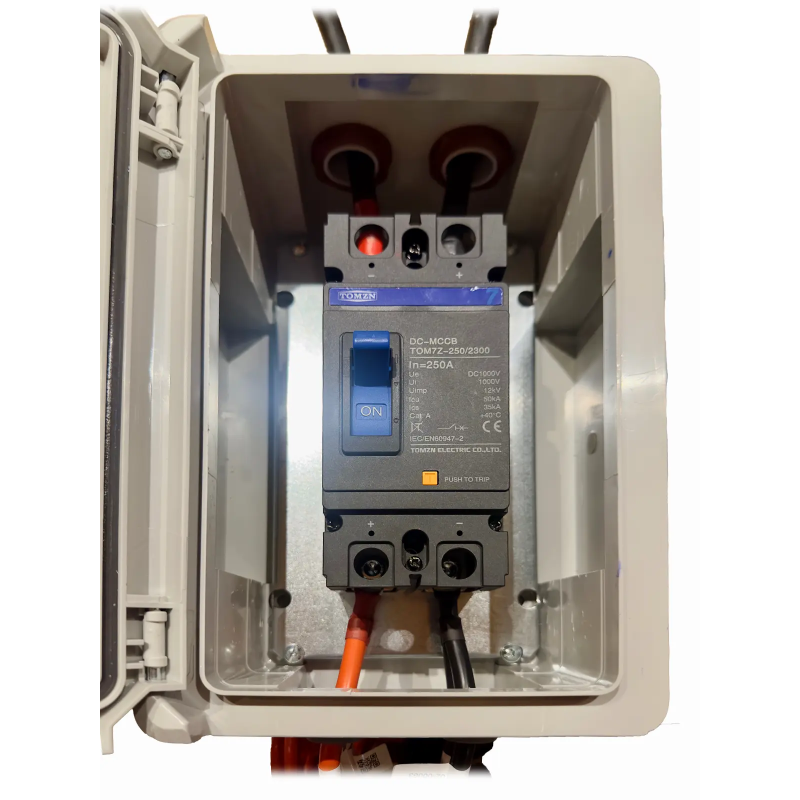

Caja de protección bipolar de 200 A CC para baterías Pylontech – Lista para instalar


La caja de protección de 200 A para baterías Pylontech es una solución llave en mano para proteger sus instalaciones. Esta caja garantiza una protección bipolar integral, aislando simultáneamente los polos positivo (+) y negativo (-) para una máxima seguridad contra sobrecargas y cortocircuitos.





Contenido de la caja

Esta caja se entrega completa, precableada y lista para instalar:

  • Caja IP65: Protección total contra el polvo y las salpicaduras de agua.
  • Disyuntor bipolar 2P 200 A CC 1000 V: Protección simultánea de ambas polaridades.
  • 2 cables de 50 mm² con terminales: conexión directa y robusta al inversor.
  • 2 pares de cables de batería Pylontech: Conectores específicos para una conexión segura.





Funcionamiento de la caja

La caja centraliza y protege el flujo de energía de su parque de baterías:

  • Las baterías Pylontech se conectan a la caja mediante los conectores específicos.
  • Protección bipolar: el disyuntor secciona las dos líneas, garantizando la ausencia de corriente residual en caso de corte.
  • La energía se distribuye de forma estable al inversor a través de los cables de 50 mm².

Principio: Al cortar ambos polos simultáneamente, este sistema ofrece un aislamiento galvánico real, protegiendo al usuario y a la electrónica del inversor.





Aplicaciones típicas

  • Instalaciones con baterías Pylontech US2000 / US3000 / US5000.
  • Sistemas de almacenamiento modulares que requieren una desconexión fiable.
  • Protección bipolar para instalaciones híbridas (Victron, WKS, etc.).





Inversores híbridos compatibles

  • WKS Evo Circle PRO 6,5 kW
  • Deye de 3kW a 8 kW





Ventajas del armario

  • Seguridad bipolar: corte simultáneo del (+) y del (-) para una mayor protección.
  • Solución llave en mano: caja, conectores Pylontech y disyuntor incluidos.
  • Instalación rápida: Conectividad «Plug & Play» específica para baterías Pylontech.
  • Mantenimiento seguro: disyuntor rearmable que permite aislar totalmente el parque.





Puesta en servicio

  1. Compruebe que el disyuntor bipolar esté en posición OFF.
  2. Conecte los cables de la batería a los paquetes Pylontech.
  3. Conecte los cables de 50 mm² al inversor.
  4. Respetar la polaridad (+ rojo, - negro) en ambos polos.
  5. Ponga el interruptor automático en ON para activar la protección.

Para más detalles, consulte nuestra guía de instalación de Pylontech.





Seguridad y mantenimiento

  • Desconexión bipolar: seccionamiento magnético y térmico en las dos líneas de CC.
  • Cables de 50 mm²: sección adecuada para soportar 200 A sin calentamiento.
  • Mantenimiento: Revisión visual y prueba manual periódica del disyuntor.





Preguntas frecuentes - Caja de protección de CC de 200 A para baterías Pylontech

1. ¿Es esta caja compatible con todos los modelos de Pylontech? +
Sí, este armario es universal para la gama de baja tensión de Pylontech. Se adapta perfectamente a los modelos US2000, US3000 y US5000. Además, incluye los cables específicos con conectores Amphenol propios de Pylontech.
2. ¿Qué es una «protección bipolar integral»? +
A diferencia de una protección unipolar, que solo corta el polo positivo, la protección bipolar secciona simultáneamente el (+) y el (-). Esto garantiza un aislamiento galvánico total del parque de baterías, eliminando cualquier riesgo de corriente residual para una seguridad máxima.
3. ¿Por qué la caja tiene certificación IP65? +
El índice IP65 significa que la caja es totalmente estanca al polvo y está protegida contra las salpicaduras de agua. Esto permite instalar su protección con total seguridad en entornos técnicos como un garaje, un sótano o una sala de baterías.
4. ¿Es suficiente una sección de cable de 50 mm²? +
Por supuesto. Una sección de 50 mm² está específicamente calibrada para soportar una corriente continua de 200 A sin calentamiento excesivo. Esto garantiza un rendimiento óptimo y minimiza las caídas de tensión entre sus baterías y su inversor.
5. ¿Esta caja está realmente «lista para instalar»? +
Sí, es una solución Plug & Play. El disyuntor ya está montado en la caja y los cables vienen preequipados con terminales y conectores de batería. No hay que realizar ningún engaste complejo, solo las conexiones a los bornes.
6. ¿Se puede utilizar este armario con inversores Victron o WKS? +
Por supuesto. Aunque los conectores están diseñados para baterías Pylontech, los cables de salida de 50 mm² se conectan a las entradas de CC de cualquier inversor híbrido (Victron, Deye, WKS, etc.) que admita estas secciones.
7. ¿Cómo se reinicia el sistema tras una desconexión? +
Si el disyuntor se pone en OFF tras una sobrecarga, identifique primero la causa del problema. Una vez resuelto, basta con mover manualmente la palanca hacia arriba (ON). A diferencia de un fusible, es reutilizable indefinidamente.
8. ¿Qué mantenimiento requiere el armario? +
La caja requiere poco mantenimiento. Recomendamos una revisión anual del apriete de los terminales (las vibraciones o los ciclos térmicos pueden aflojarlos en ocasiones) y una prueba manual del disyuntor para asegurarse de su correcto funcionamiento.
Coffret-protection-200A-Pylontech

Ficha de datos

Tipo de equipo eléctrico
Caja protectora

Referencias específicas

upc
768563823800
ean13
0768563823800
MPN
Coffret-protection-200A-Pylontech
