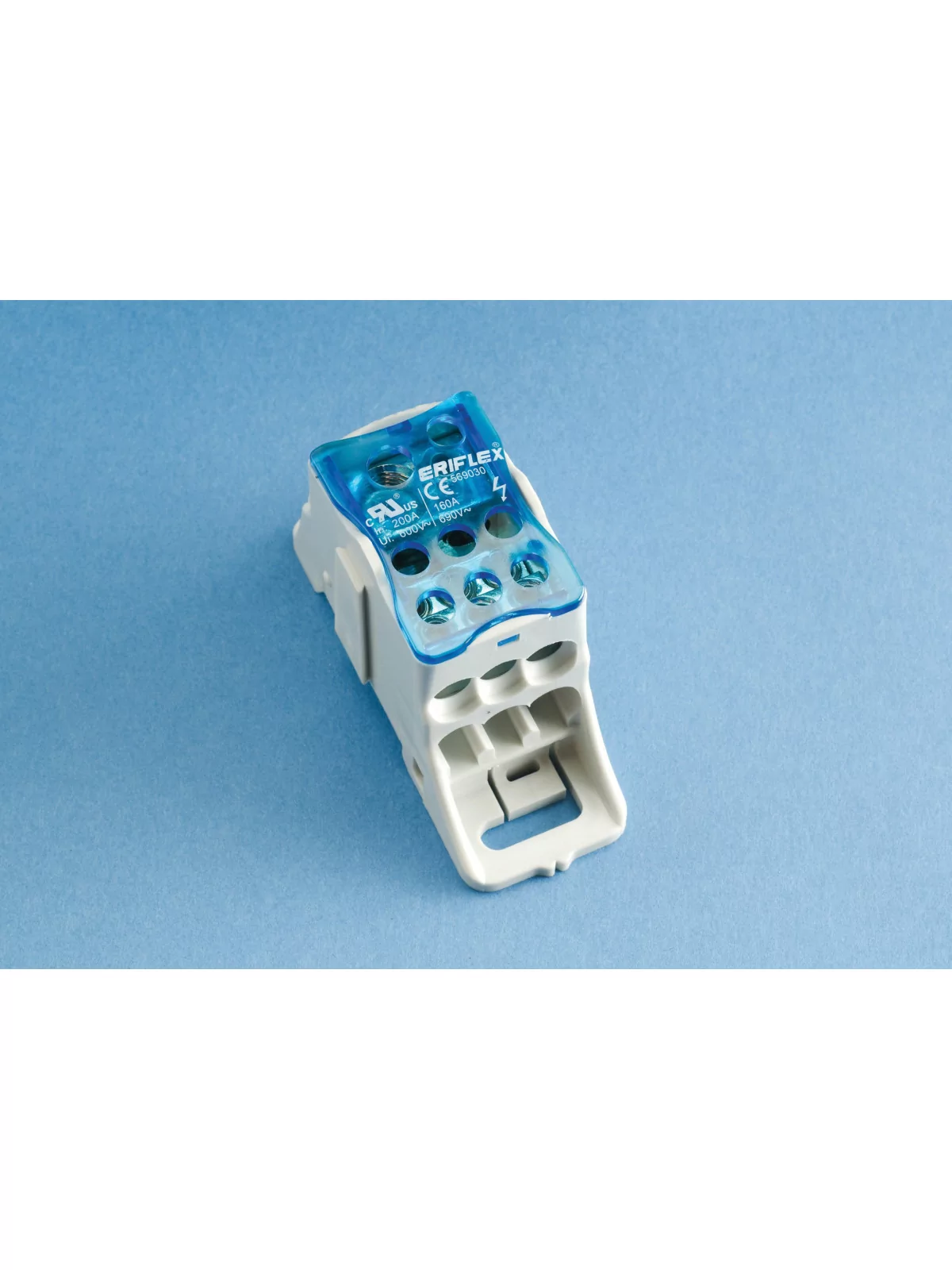

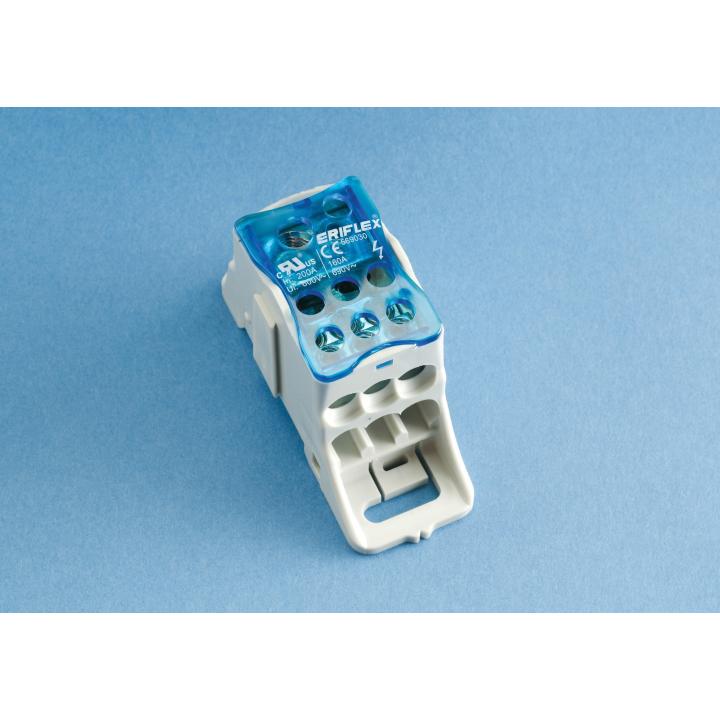

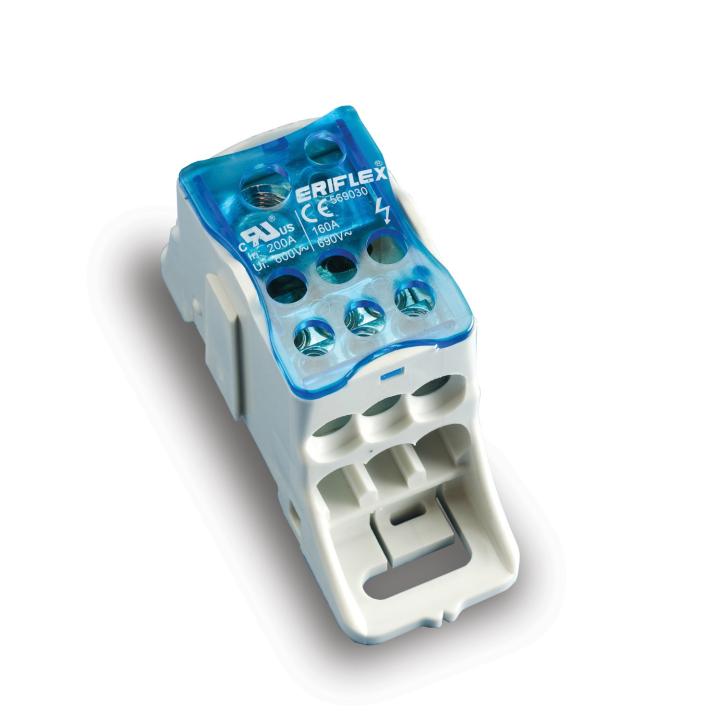

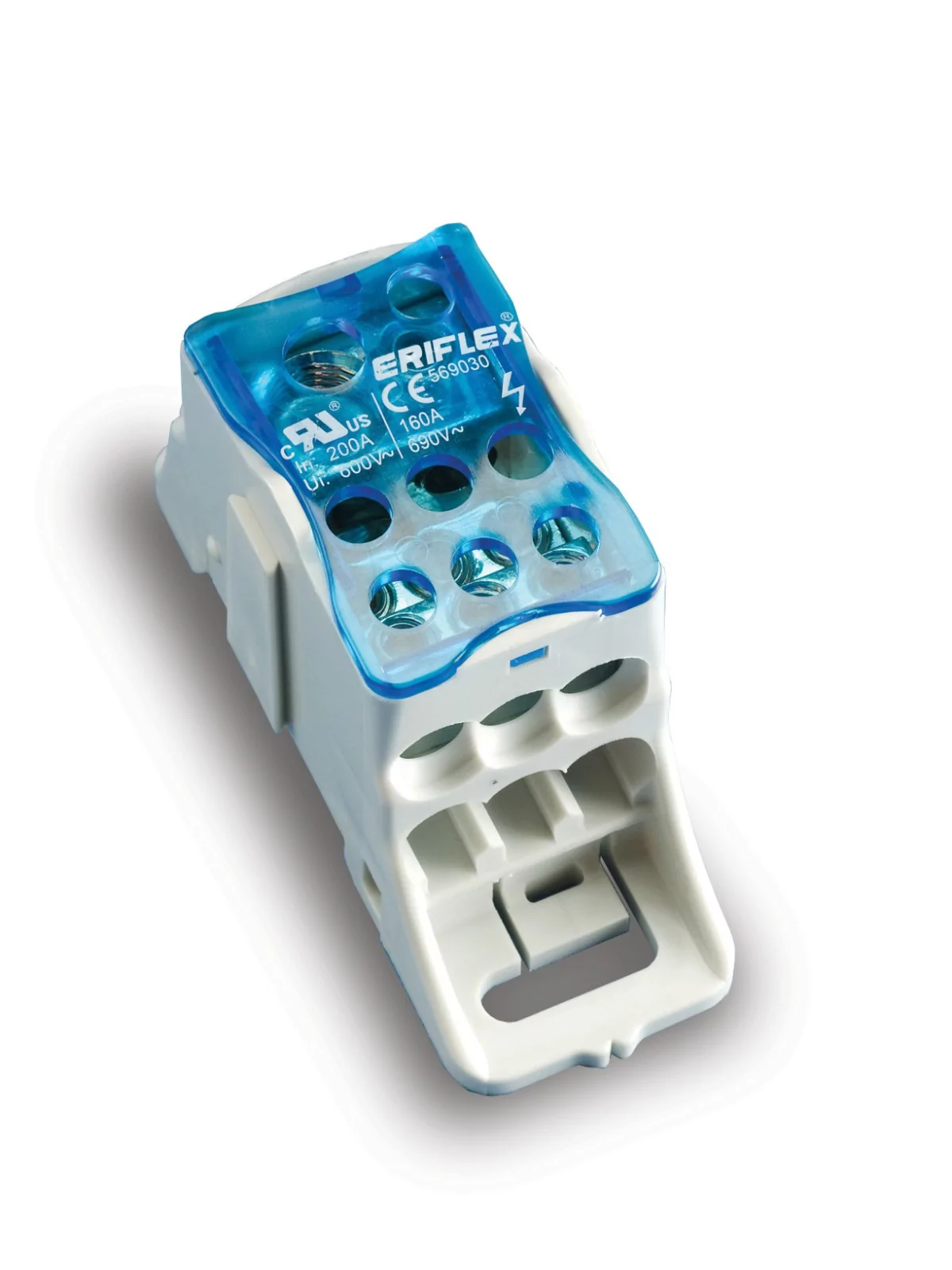

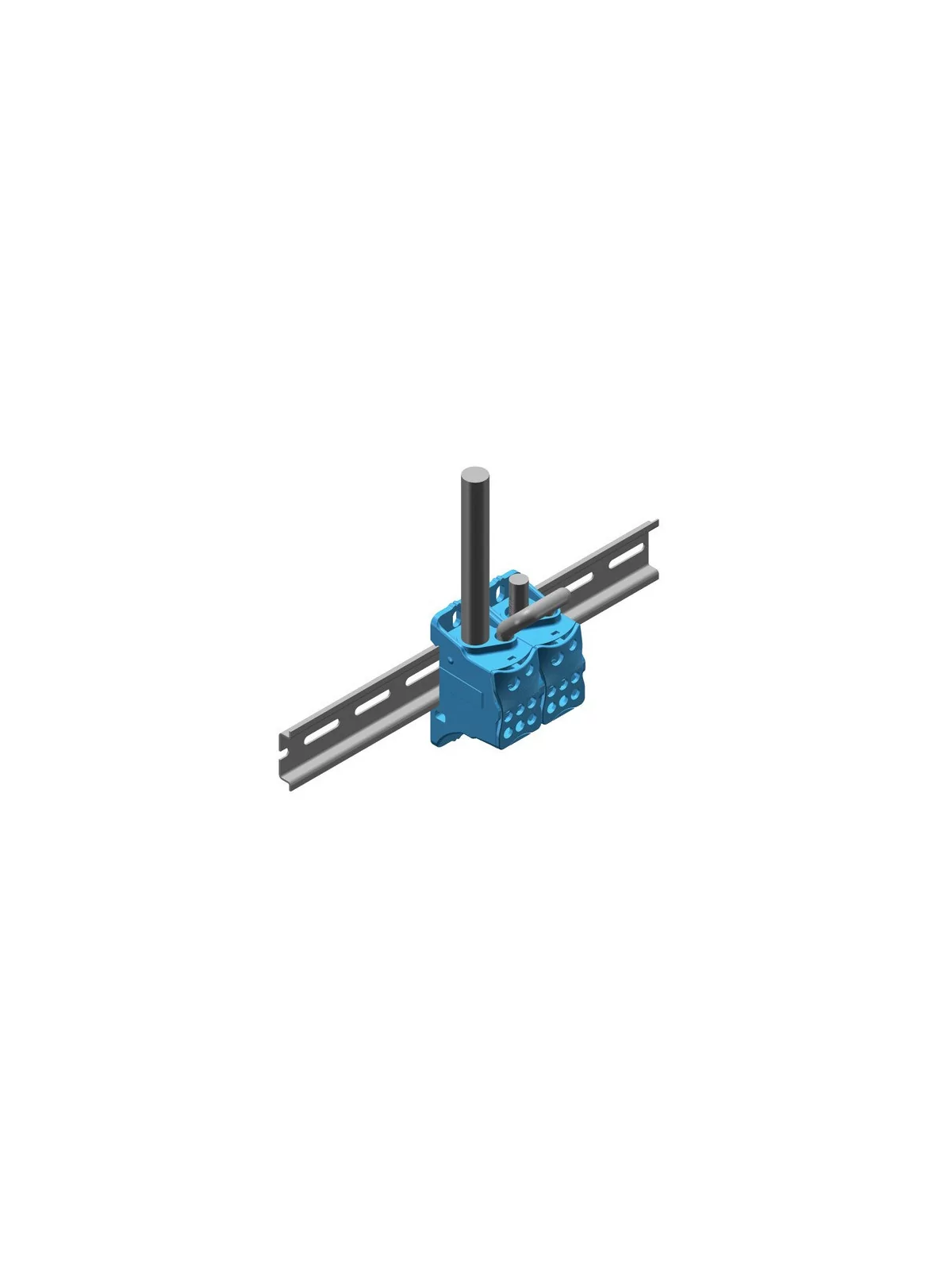

Repartiteur unipolaire Eriflex 125A
Eriflex
En savoir plus
" Répartiteur unipolaire Eriflex 125A "
Fonctionnalités :

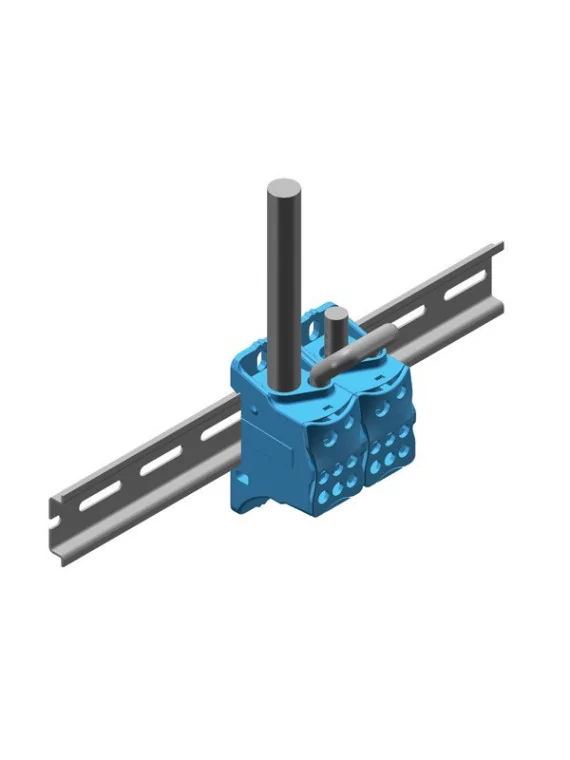

- Augmenter le nombre de sorties avec une entrée en utilisant un cavalier
- Bloc en cuivre étamé permettant des connexions de conducteurs en cuivre ou en aluminium
- Le couvercle de fixation de la vis est articulé et amovible
- La conception permet l'inspection visuelle du conducteur et la confirmation de la connexion

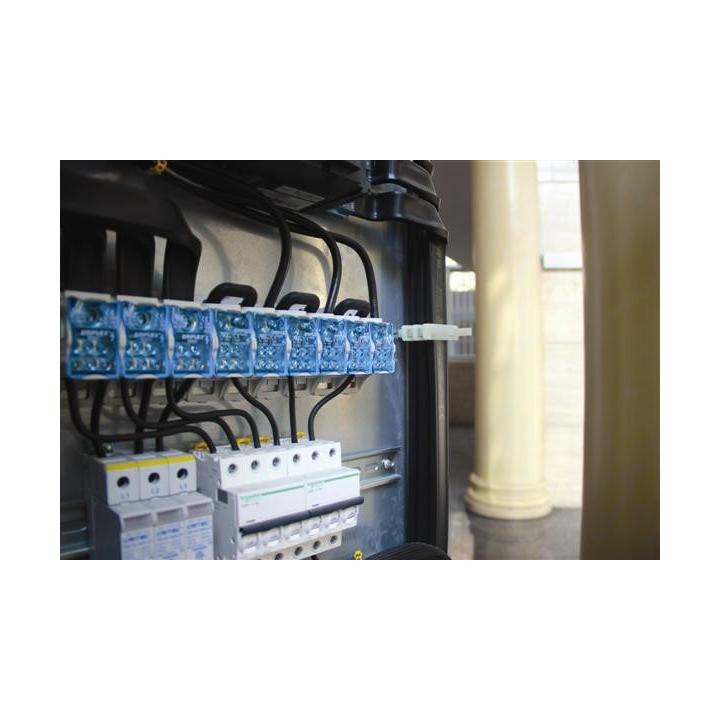

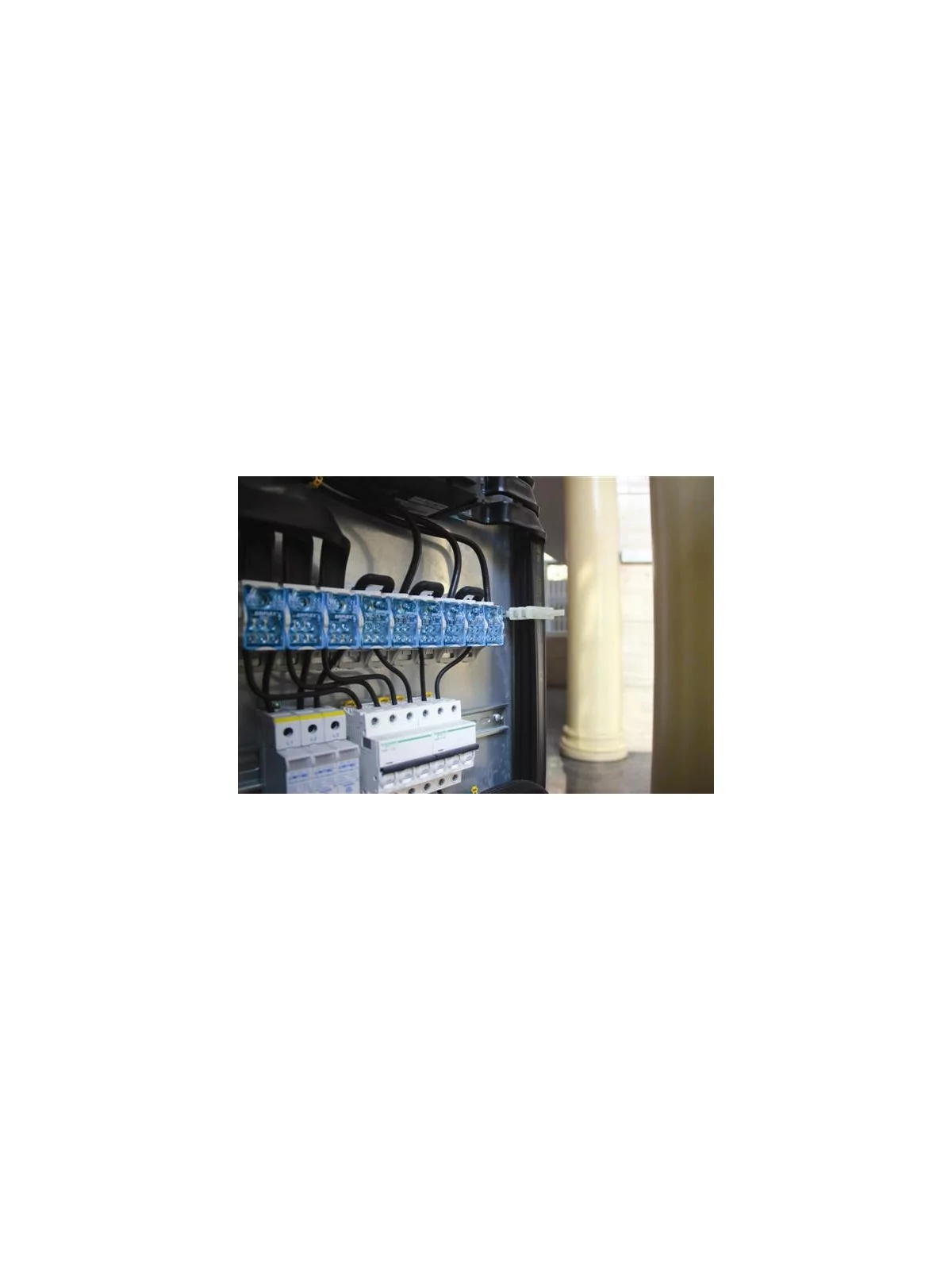

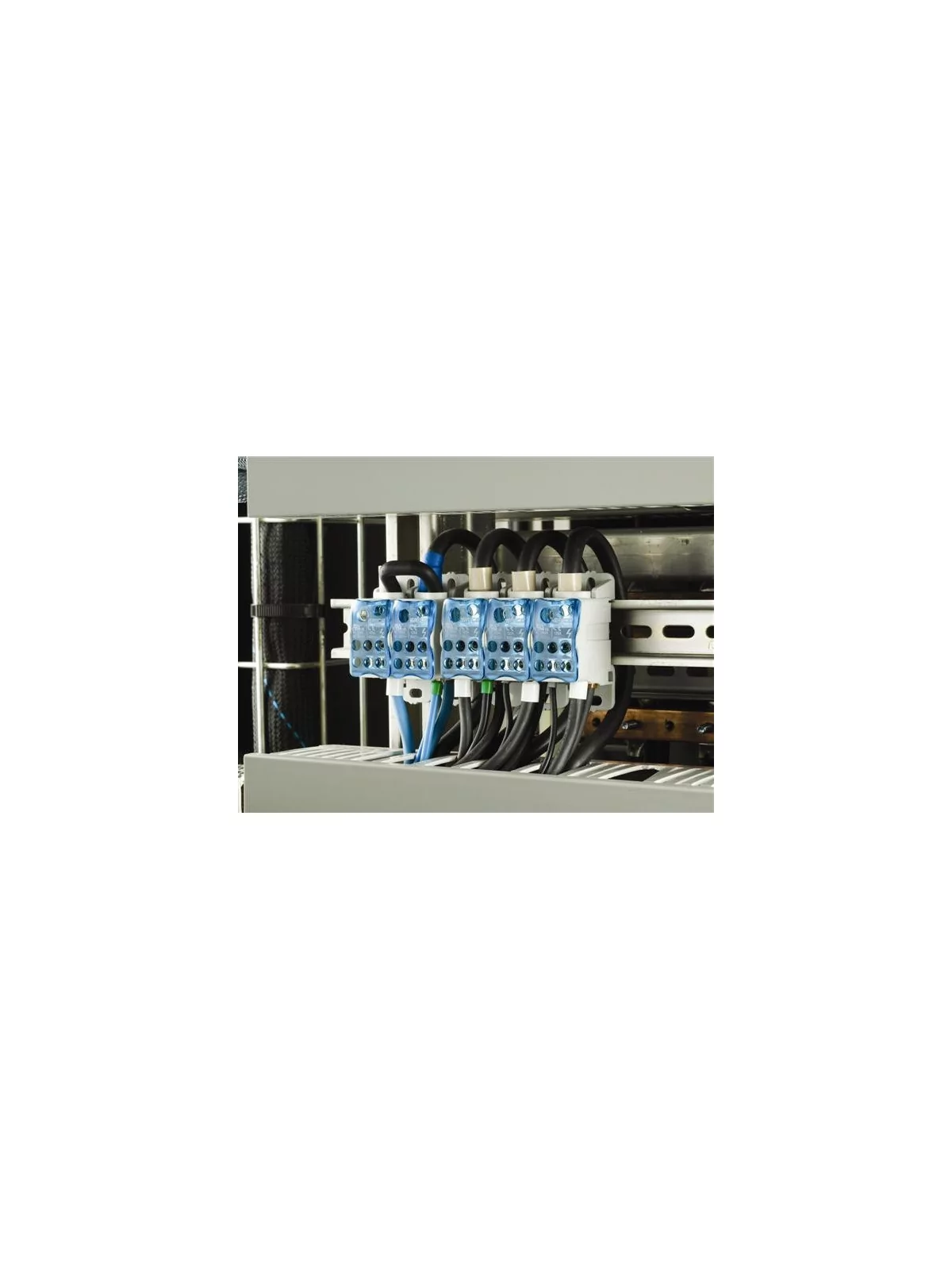

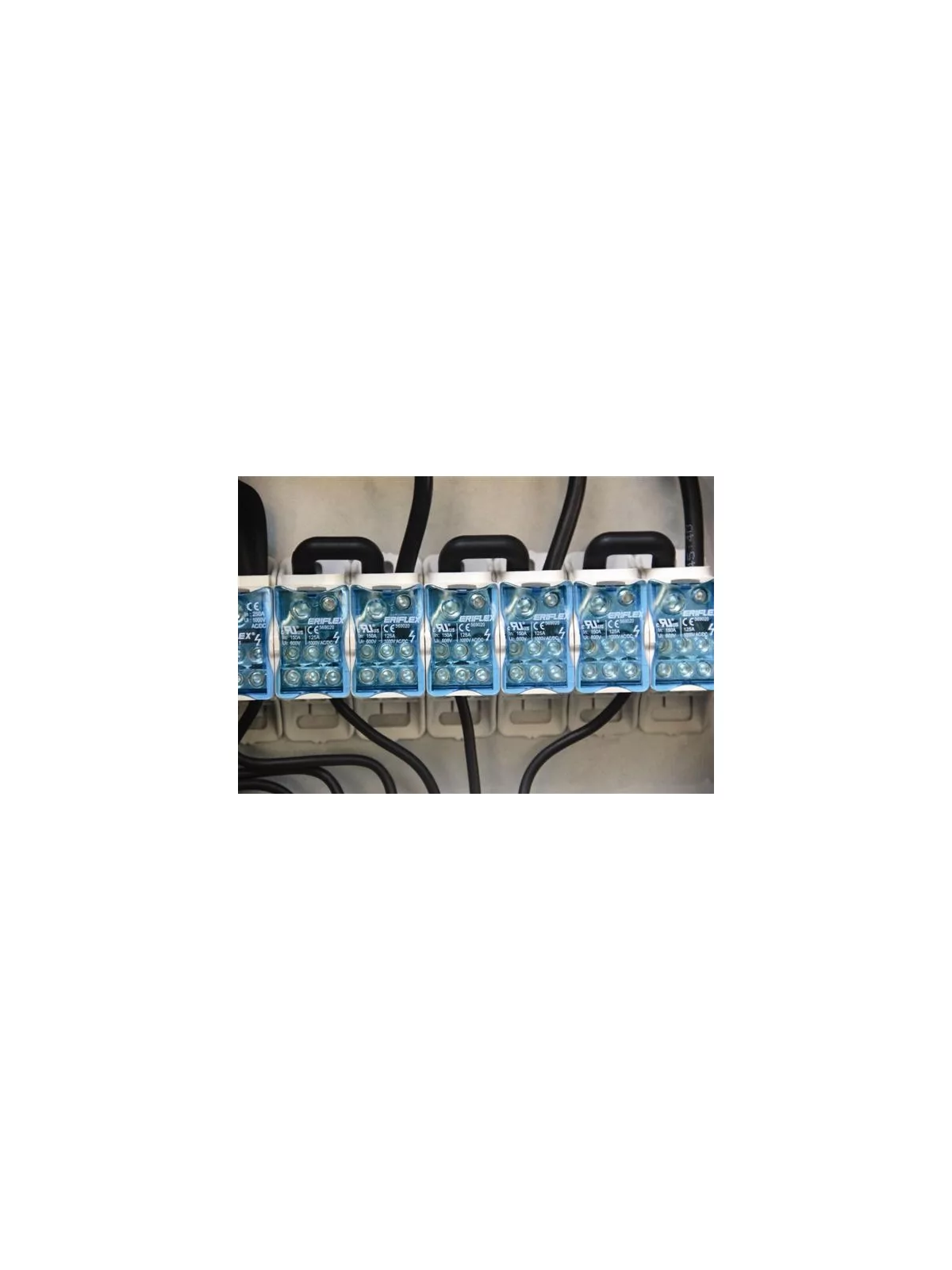

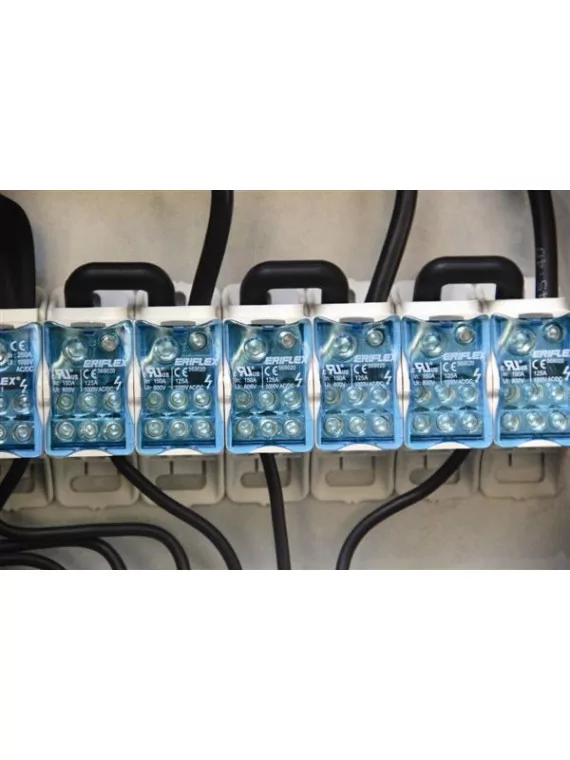

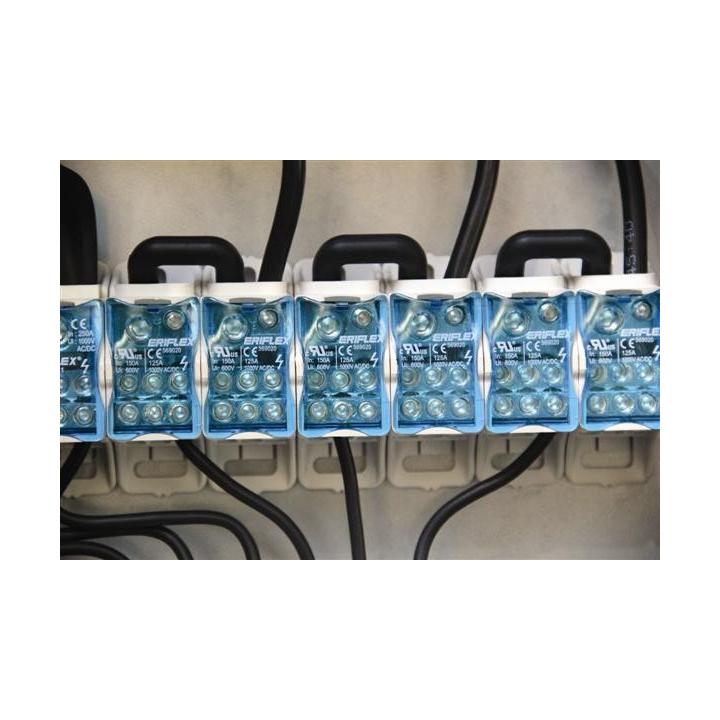

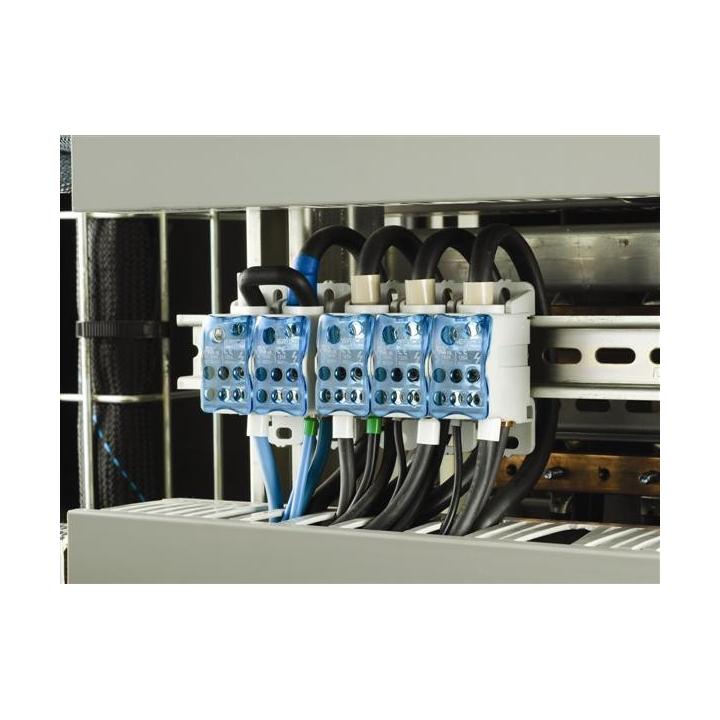

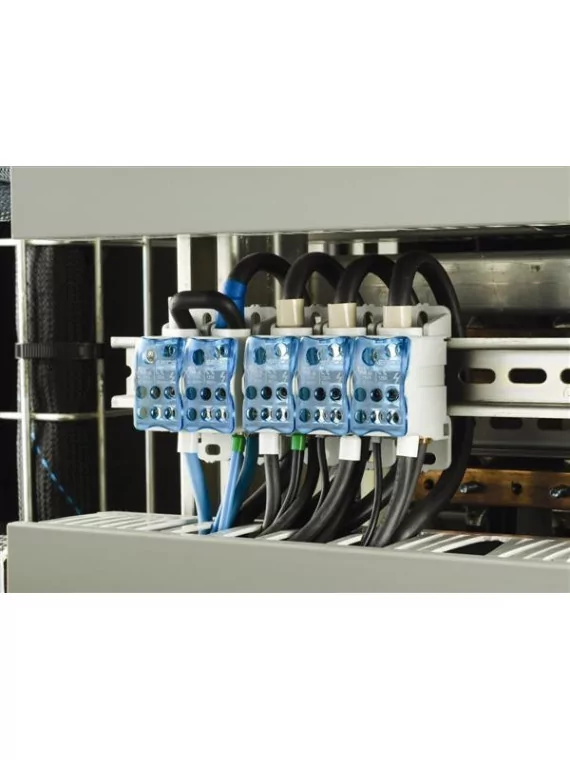

- Groupable pour construire des blocs de puissance multipolaires

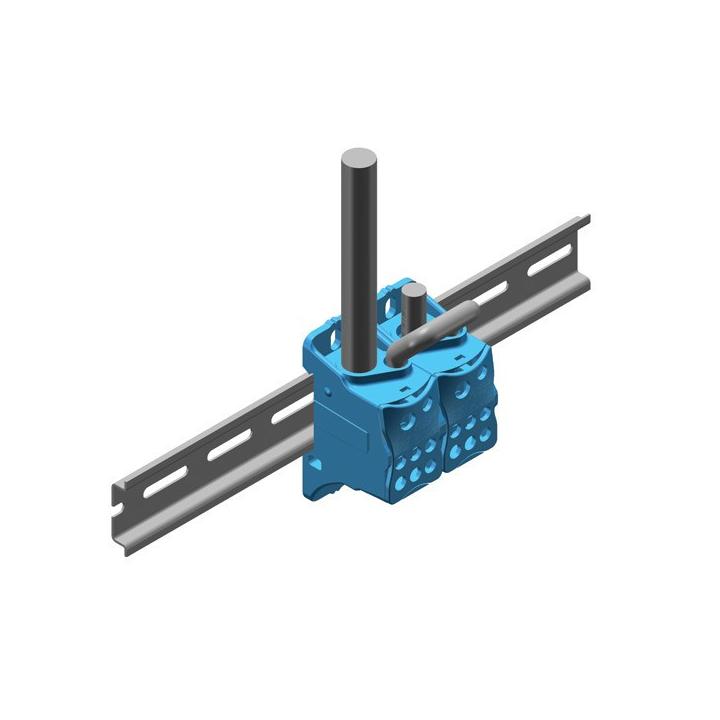

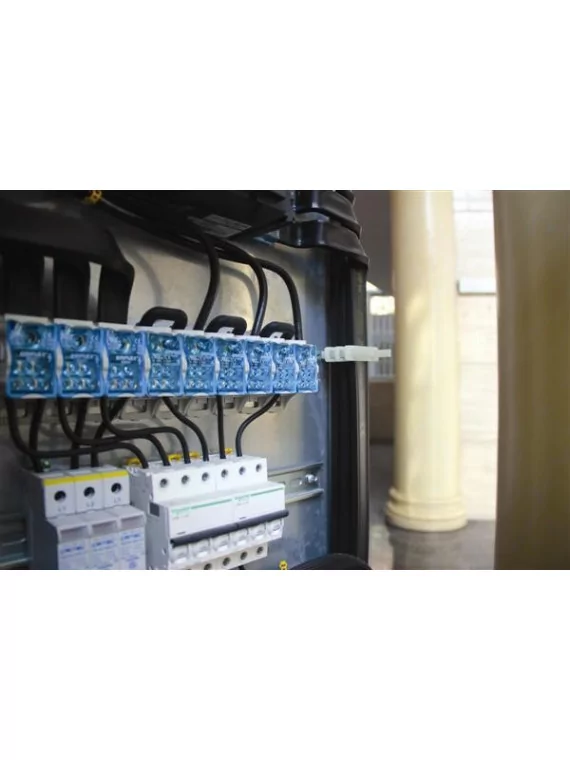

- Se fixe facilement sur un rail DIN ou se monte sur le panneau avec des vis
- 95% de taux de remplissage
- Sans halogène
- Conforme à la norme RoHS
Spécifications :
Matériel : Cuivre, thermoplastique
Finition : Étain
Numéro de pièce UDJ-125A
Numéro d'article 569020
| Courant nominal max., IEC | 125A |
| Courant nominal max., UL / CSA | 150A |
| Courant de court terme résistant (Icw) | 4.2kA |
| Courant de court-circuit maximal (Ipk) | 30kA |
| Courant de court-circuit nominal (SCCR) | 100kA |
| Tension de travail maxi, IEC (Ui) | 1000 VAC/DC |
| Tension de travail maxi, UL (Vin) | 600V |

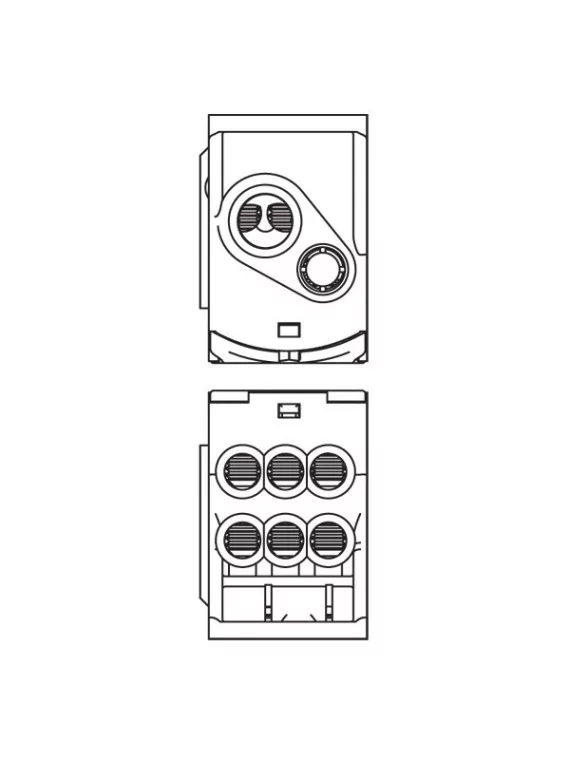

| Côté de la ligne Nombre de connexions | 1 |
| Ligne côté Compact Câblé Taille du fil | 10 - 35 mm² |
| Taille du fil latéral | #8 – 1/0 |
| Côté de chargement Nombre de connexions | 7 |
| Côté de charge Compact Câblé Taille du fil | (1) 6 - 16 mm² (6) 2,5 - 6 mm² |
| Côté de charge Fileté Taille du fil - Ferrule | (1) 6 - 16 mm² (4) 2,5 - 16 mm² |
| Taille du fil latéral de charge | (1) #14 - #2 Toronné ;#14 - #10 Solide (6) #10 - #4 |
| Classe de protection | IP 20 |

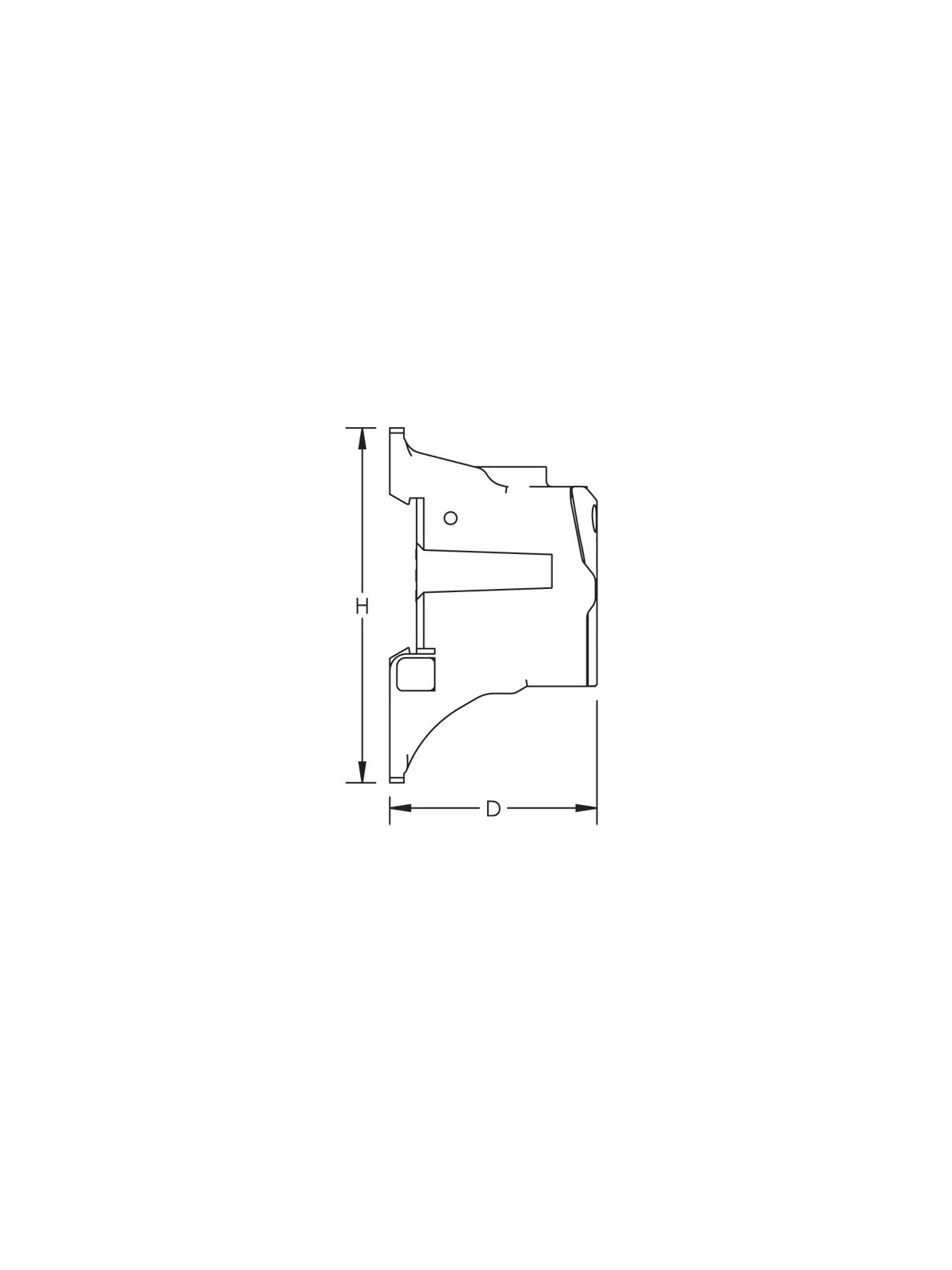

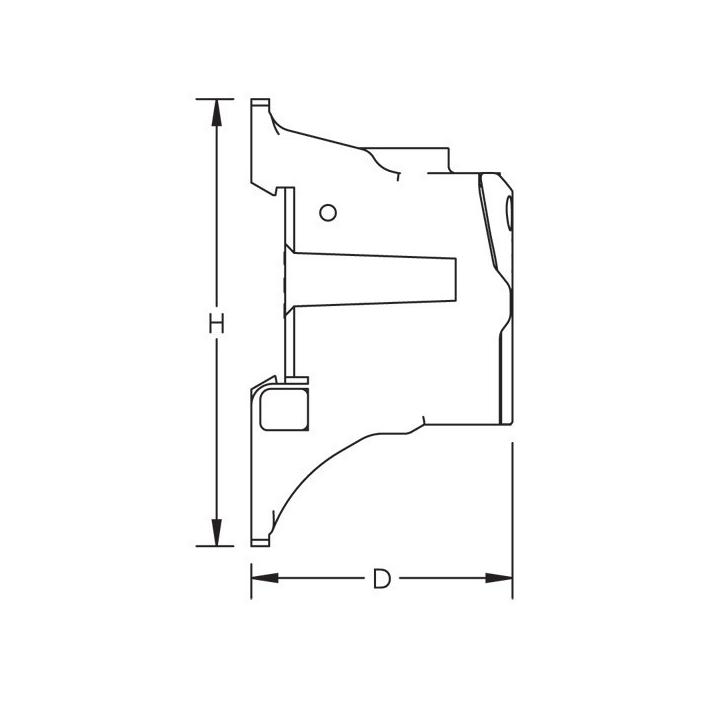

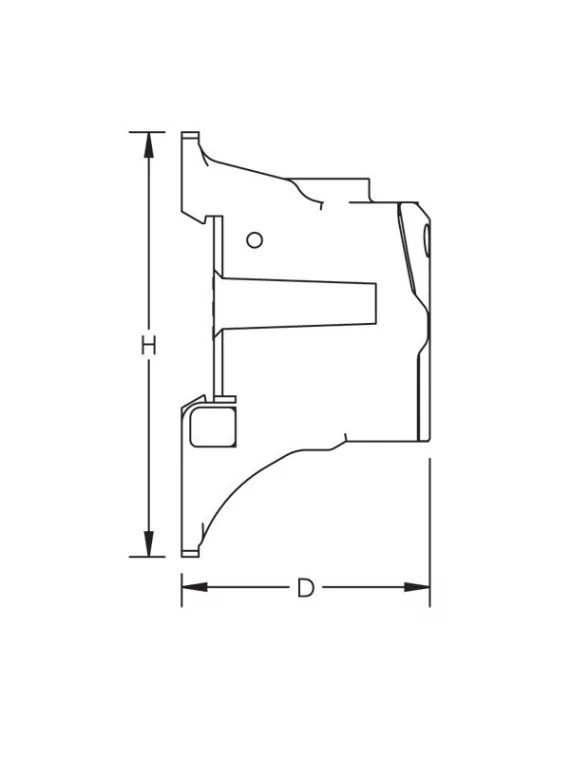

| Profondeur (D) | 46 mm |
| Hauteur (H) | 77 mm |

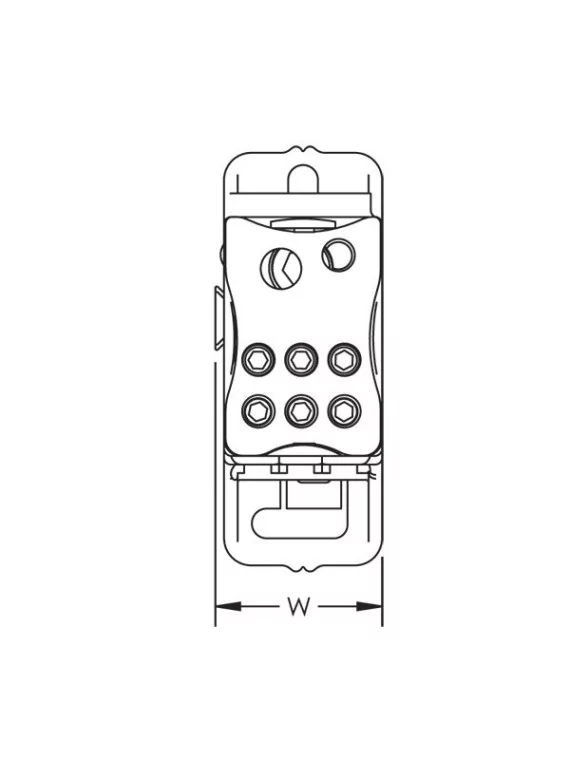

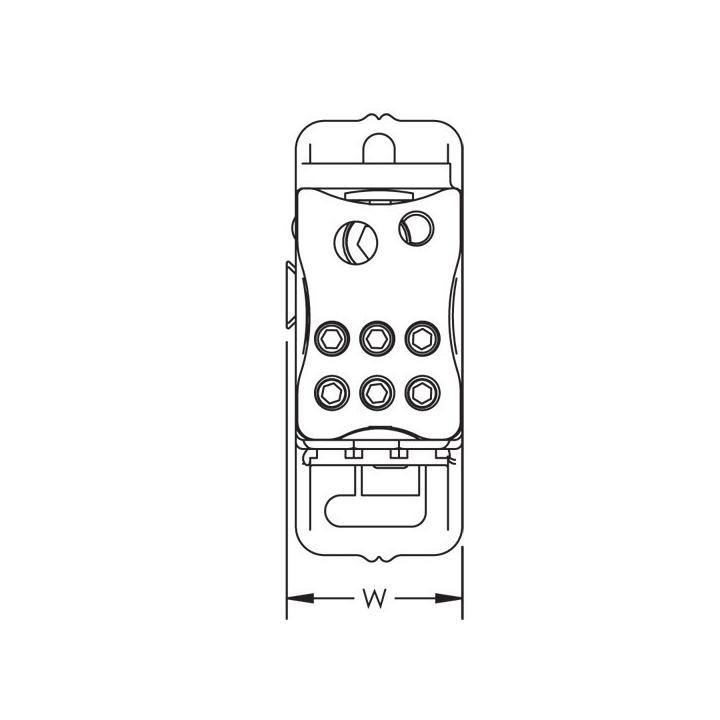

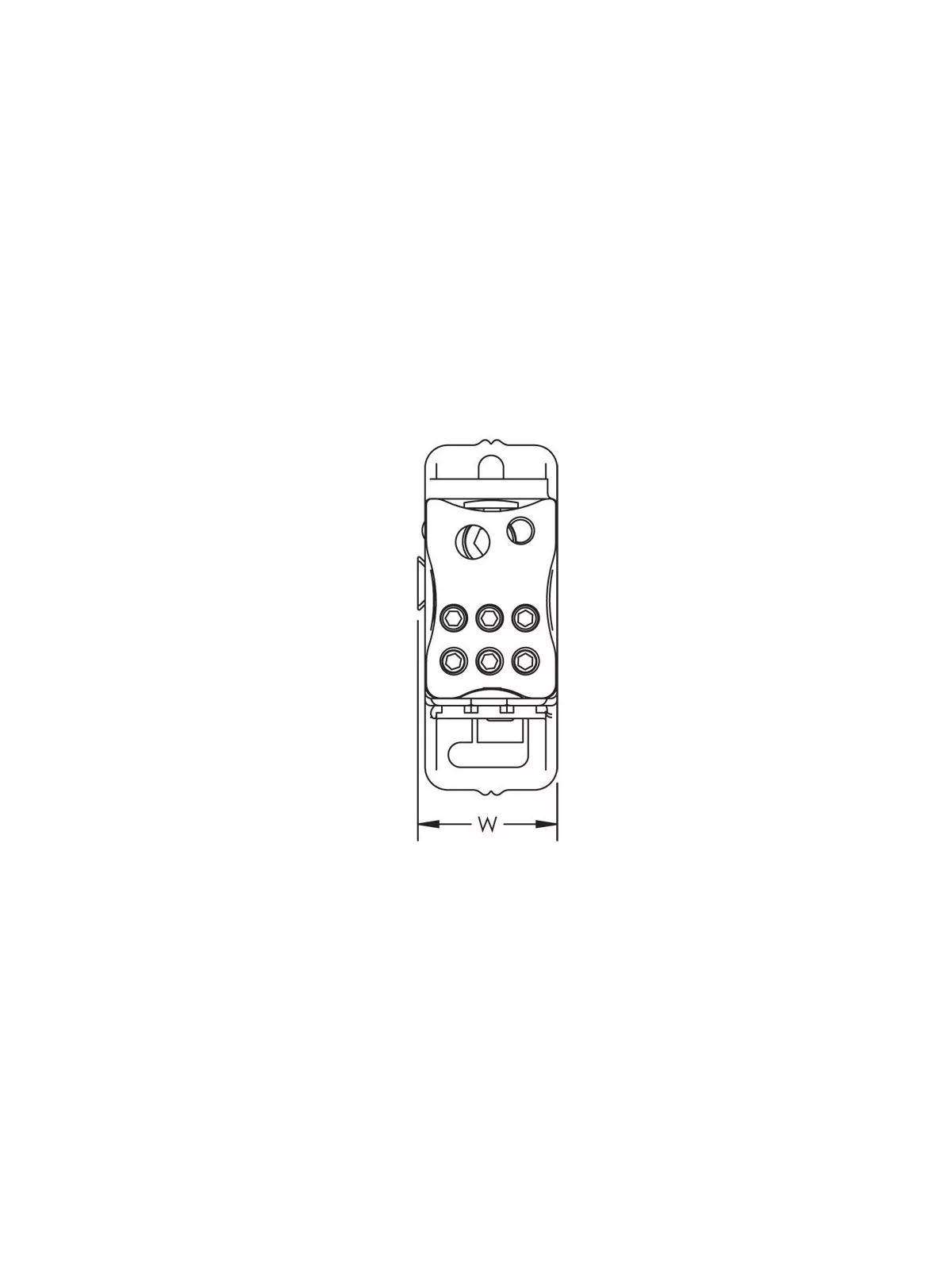

| Largeur (W) | 29 mm |
| Poids unitaire | 0,15 kg |
| Détails de la certification | UL® 1059 |
| Classe d'inflammabilité | UL® 94V-0 |
| Conforme à la norme | IEC® 60947-7-1 |
