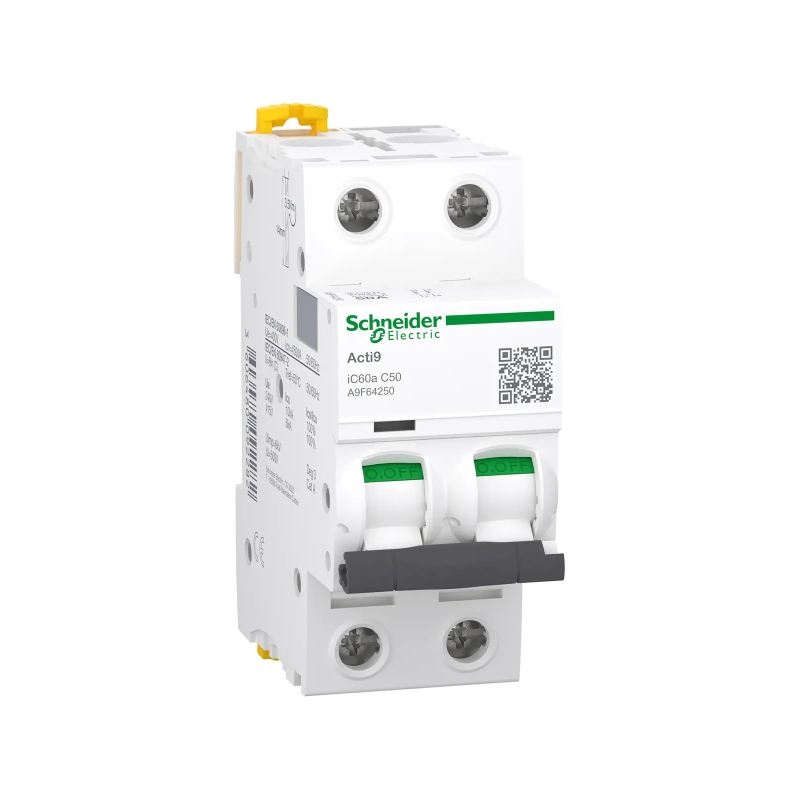

Le disjoncteur bipolaire Acti9 A9F64250 protège simultanément la phase et le neutre de vos circuits électriques résidentiels, tertiaires ou petits circuits industriels. Avec un calibre de 50A et une courbe de déclenchement type C, il est adapté aux prises, éclairages, petits moteurs et circuits auxiliaires AC dans les installations photovoltaïques.
Sa technologie magnétothermique combine protection thermique (contre les surcharges) et protection magnétique (contre les courts-circuits jusqu’à 500A). Le pouvoir de coupure est de 10 kA à 400V AC, garantissant sécurité et fiabilité.
Le disjoncteur modulaire de 36 mm s’installe facilement sur rail DIN 35 mm, avec des bornes acceptant des câbles jusqu’à 25 mm². Il offre une durabilité élevée (20 000 cycles mécaniques, 10 000 cycles électriques) et un degré de protection IP20.
Idéal pour : circuits domestiques et tertiaires, circuits AC photovoltaïques, petits moteurs monophasés et protections générales de tableaux électriques.
Vous êtes sur le point de créer un devis pour le kit Disjoncteur Schneider Acti9 - 2P - 50A - Courbe C - 400V - A9F64250.
Cette action ouvrira l’application de devis dans un nouvel onglet.
Le disjoncteur modulaire Schneider Acti9 A9F64250 est une protection électrique bipolaire 2 pôles de 50 ampères, conçue pour sécuriser vos circuits résidentiels, tertiaires et petits circuits industriels. Certifié selon la norme IEC 60898-1, ce dispositif magnétothermique associe robustesse, fiabilité et installation facile pour garantir la sécurité de vos installations électriques.
Ce disjoncteur bipolaire 2P protège simultanément la phase et le neutre, assurant une coupure complète du circuit en cas de surcharge ou de court-circuit. Avec son calibre de 50 ampères et sa courbe de déclenchement type C (déclenchement magnétique 5 à 10 fois le courant nominal), il est idéal pour les circuits comprenant : prises, éclairage, petits moteurs monophasés et équipements domestiques ou tertiaires.
Le pouvoir de coupure est de 10 kA à 400V AC, garantissant une protection efficace même dans des environnements où les courts-circuits peuvent générer un courant élevé. La tension nominale de 400V AC (tension d’isolement 440V AC) permet une utilisation sûre en monophasé ou triphasé léger.
Le mécanisme intègre un double système de protection thermique et magnétique :
Cette double protection garantit sécurité et fiabilité, tout en limitant les déclenchements intempestifs grâce à la courbe C adaptée aux charges résistives et inductives modérées.
Conformité NF C 15-100 et RGIE : Le disjoncteur 50A est adapté aux câbles cuivre dont le courant admissible est ≥ 50A. Le calibre reste inférieur au courant admissible du câble, assurant une protection optimale selon les normes en vigueur.
Dans les systèmes photovoltaïques, le Acti9 A9F64250 protège efficacement les circuits AC :
Pour la protection principale côté AC de l’onduleur, optez pour nos disjoncteurs de calibres supérieurs.
Le format modulaire compact de 36 mm de largeur (2 modules de 18 mm) permet une installation facile dans les tableaux standards. Le montage sur rail DIN 35 mm s’effectue par simple encliquetage. Les bornes à vis acceptent les conducteurs cuivre rigides et souples jusqu’à 25 mm² avec un couple de serrage recommandé de 2 Nm.
Pour approfondir vos connaissances sur le choix et le dimensionnement des disjoncteurs, consultez notre guide complet sur les disjoncteurs. Notre équipe technique reste disponible via notre support pour vous aider dans la conception de vos tableaux électriques.
