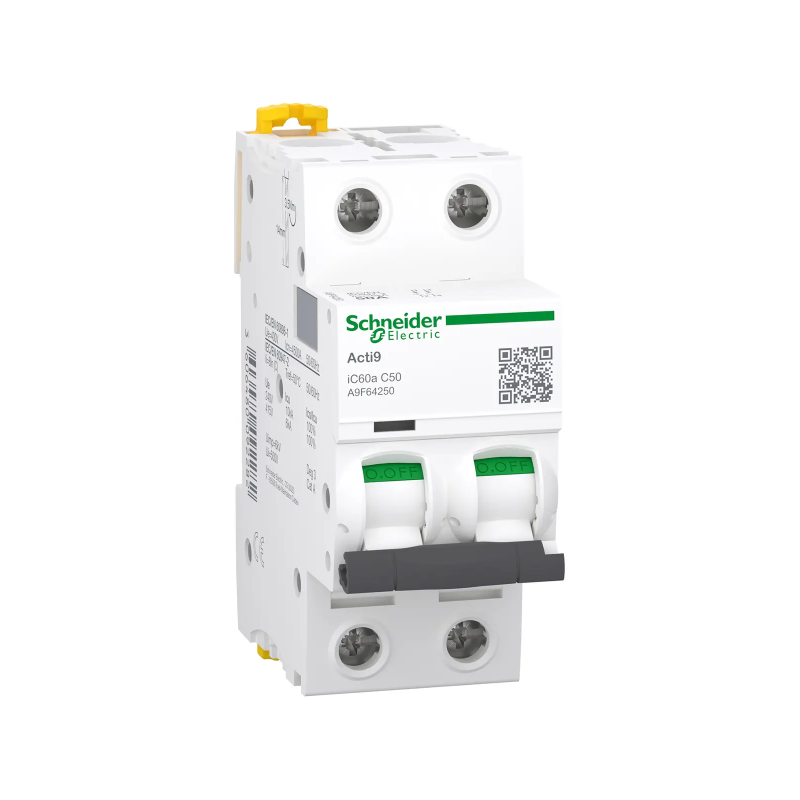

Der zweipolige Schutzschalter Acti9 A9F64250 schützt gleichzeitig die Phase und den Neutralleiter Ihrer Stromkreise in Wohngebäuden, Dienstleistungsunternehmen oder kleinen Industriestromkreisen. Mit einem Nennstrom von 50 A und einer Auslösekurve vom Typ C eignet er sich für Steckdosen, Beleuchtungen, kleine Motoren und AC-Hilfsstromkreise in Photovoltaikanlagen.
Seine magnetothermische Technologie kombiniert thermischen Schutz (gegen Überlast) mit magnetischem Schutz (gegen Kurzschlüsse bis 500A). Das Schaltvermögen beträgt 10 kA bei 400 V AC und gewährleistet Sicherheit und Zuverlässigkeit.
Der modulare 36-mm-Leistungsschalter lässt sich einfach auf einer 35-mm-DIN-Schiene installieren und verfügt über Klemmen, die Kabel bis zu 25 mm² aufnehmen können. Er bietet eine hohe Lebensdauer (20.000 mechanische Zyklen, 10.000 elektrische Zyklen) und die Schutzart IP20.
Ideal für: Stromkreise in Haushalten und Dienstleistungsbetrieben, Photovoltaik-Wechselstromkreise, kleine einphasige Motoren und allgemeine Schutzvorrichtungen in Schalttafeln.
Sie sind dabei, ein Angebot für das Kit zu erstellen. Schneider Acti9 Leistungsschalter - 2-polig - 50A - Kurve C - 400V - A9F64250.
Diese Aktion öffnet die Angebotsanwendung in einem neuen Tab.
Der modulare Leistungsschalter Schneider Acti9 A9F64250 ist ein zweipoliger, zweipoliger elektrischer Schutz mit 50 Ampere, der zur Sicherung Ihrer Stromkreise in Wohngebäuden, Dienstleistungsunternehmen und kleinen Industriestromkreisen konzipiert wurde. Diese gemäß der Norm IEC 60898-1 zertifizierte magnetothermische Vorrichtung verbindet Robustheit, Zuverlässigkeit und einfache Installation, um die Sicherheit Ihrer elektrischen Anlagen zu gewährleisten.
Dieser zweipolige 2P-Schutzschalter schützt gleichzeitig die Phase und den Neutralleiter und gewährleistet eine vollständige Unterbrechung des Stromkreises im Falle einer Überlastung oder eines Kurzschlusses. Mit seinem Nennstrom von 50 Ampere und seiner Auslösekurve Typ C (magnetische Auslösung 5- bis 10-mal des Nennstroms) ist er ideal für Stromkreise, die Folgendes umfassen: Steckdosen, Beleuchtung, kleine einphasige Motoren und Geräte im Haushalt oder im Dienstleistungssektor.
Das Ausschaltvermögen beträgt 10 kA bei 400 V AC und gewährleistet einen wirksamen Schutz auch in Umgebungen, in denen Kurzschlüsse einen hohen Strom erzeugen können. Die Nennspannung von 400 V AC (Isolationsspannung 440 V AC) ermöglicht eine sichere Verwendung in einphasigen oder leichten dreiphasigen Stromkreisen.
Der Mechanismus integriert ein doppeltes thermisches und magnetisches Schutzsystem:
Dieser doppelte Schutz gewährleistet Sicherheit und Zuverlässigkeit und begrenzt gleichzeitig Fehlauslösungen dank der C-Kurve, die für moderate ohmsche und induktive Lasten geeignet ist.
Konformität mit NF C 15-100 und RGIE: Der 50A-Schutzschalter ist für Kupferkabel mit einem zulässigen Strom ≥ 50A geeignet. Der Nennstrom bleibt unter dem zulässigen Strom des Kabels, wodurch ein optimaler Schutz gemäß den geltenden Normen gewährleistet wird.
In Photovoltaikanlagen schützt der Acti9 A9F64250 effektiv die AC-Stromkreise:
Für den AC-seitigen Hauptschutz des Wechselrichters sollten Sie sich für unsere Leistungsschalter mit größeren Nennwerten entscheiden.
Das kompakte modulare Format mit einer Breite von 36 mm (2 Module à 18 mm) ermöglicht eine einfache Installation in Standardschalttafeln. Die Montage auf 35 mm DIN-Schiene erfolgt durch einfaches Einrasten. Die Schraubklemmen nehmen starre und flexible Kupferleiter bis 25 mm² mit einem empfohlenen Anzugsdrehmoment von 2 Nm auf.
Um Ihr Wissen über die Auswahl und Dimensionierung von Leistungsschaltern zu erweitern, lesen Sie unseren umfassenden Leitfaden zu Leistungsschaltern. Unser technisches Team steht Ihnen über unseren Support weiterhin zur Verfügung, um Sie bei der Planung Ihrer Schaltanlagen zu unterstützen.
