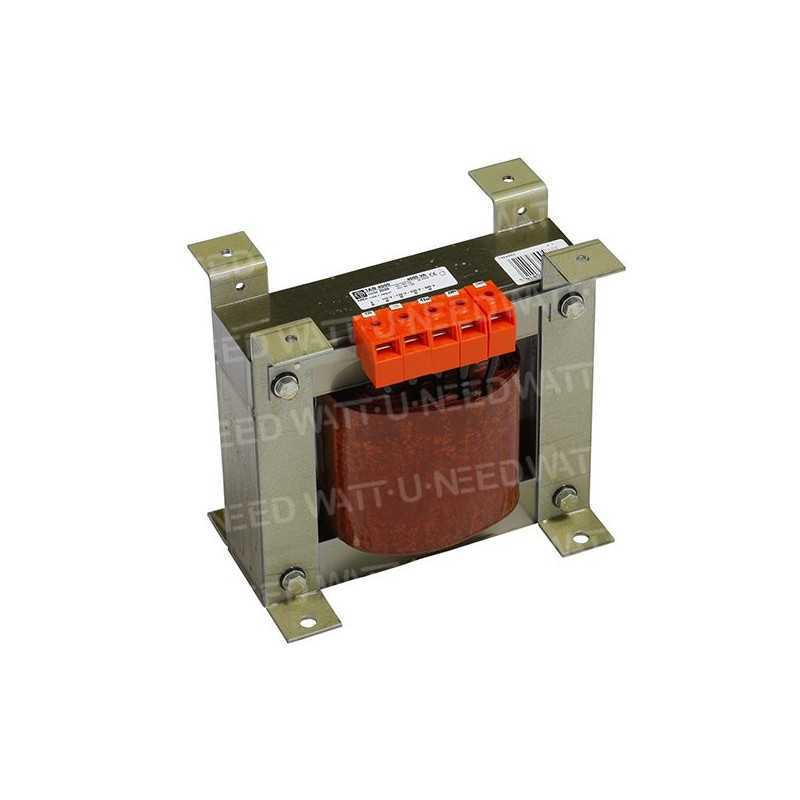

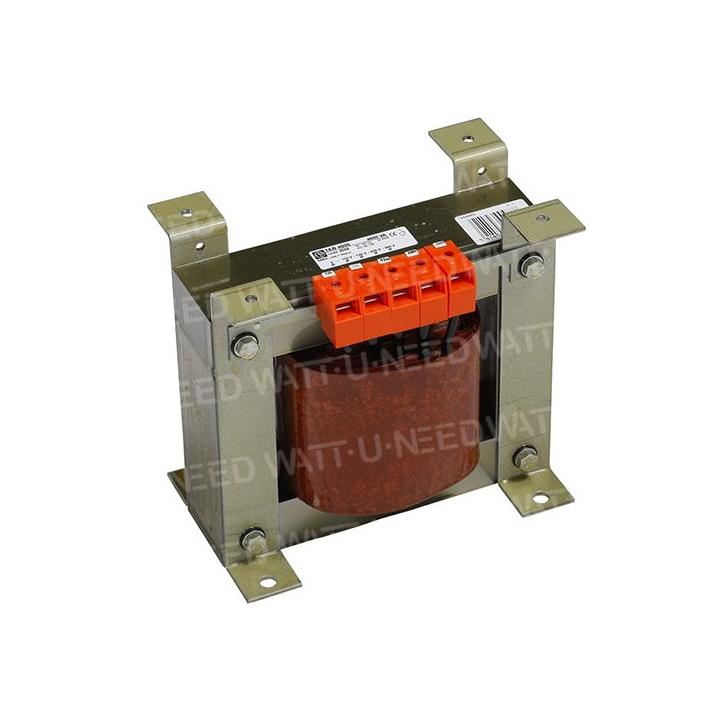

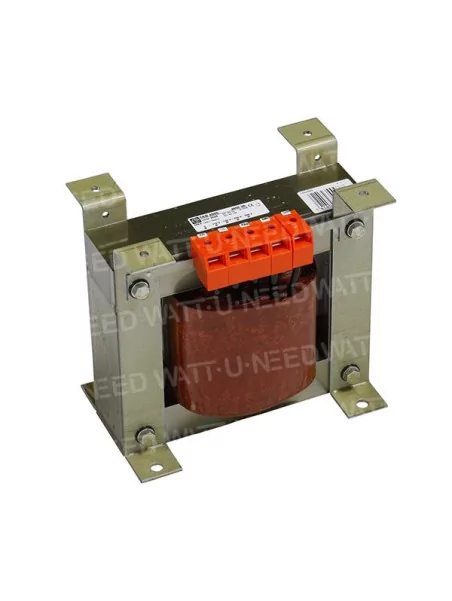

Autotransformateur monophasé 1F 4000VA

Autotransformateur monophasé 1F 4kVA

Caractéristiques

• imprégnés sous vide et sous pression
• enroulements partiellement communs
• réversibles
• pourvus d’une borne de terre
• préparés pour la classe de protection I (exécutions nues pour pose encastrée)
• classe de protection I (exécutions fermées avec boîtier en tôle)
• degré de protection IP00
• degré de protection IP20 (exécutions fermées avec boîtier en tôle)
• rigidité diélectrique par rapport à la masse 2000 VAC
• classe de température B
• température ambiante maximale ta 40 °C

boîtiers de protection IP20, IP23, IP65 : chapitre 9

Raccordements

• bornes de raccordement avec fixation à vis

Fixation

• supports avec trous de fixation

Normes

EN 60076-11 (EN 60726)
EN 61558-2-13 Ptype ≤ 1kVA

Exécutions spéciales sur demande

• degré de protection IP23 et IP65 (étanches à l’eau)
• autres tensions et autres puissances
• raccordements avec prises de courant et avec câbles de réseau
• avec fusibles
• traitement de tropicalisation

Dimensions

• A: 240mm
• B: 145 mm
• C: 224 mm
• D: 200 mm
• E: 122 mm
• AIP20: 273 mm
• BIP20: 210 mm
