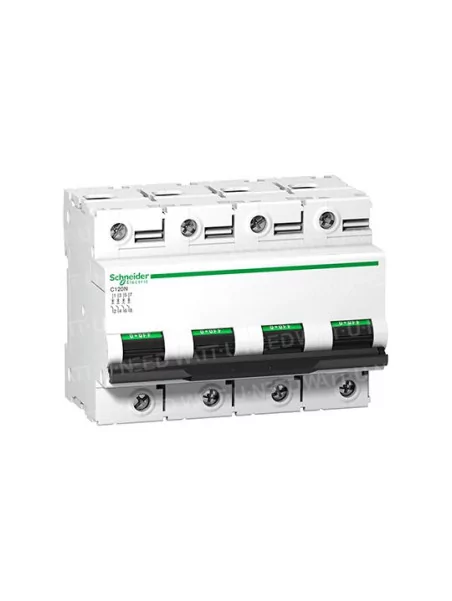

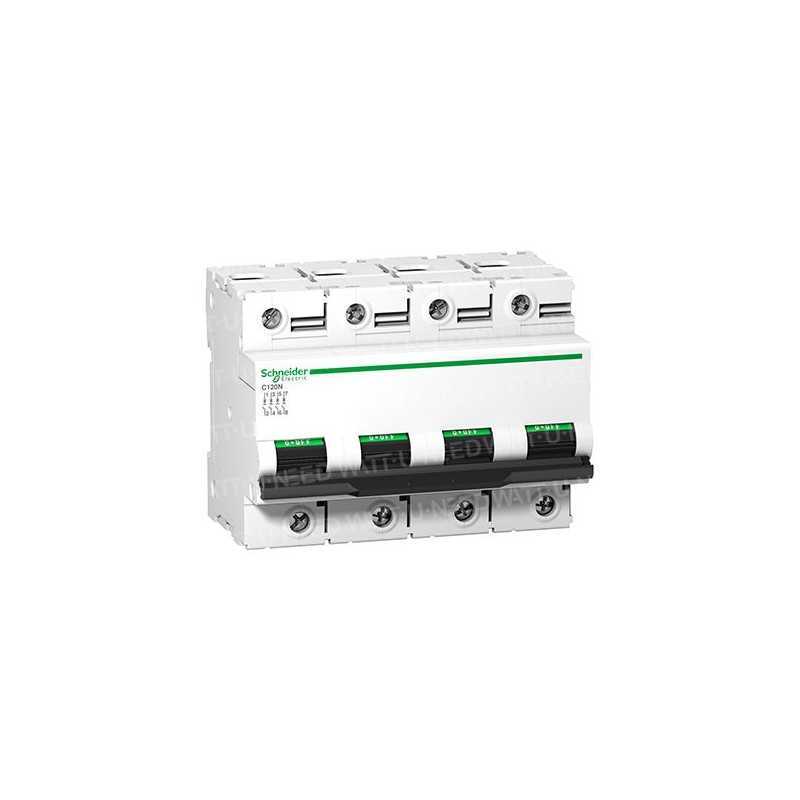

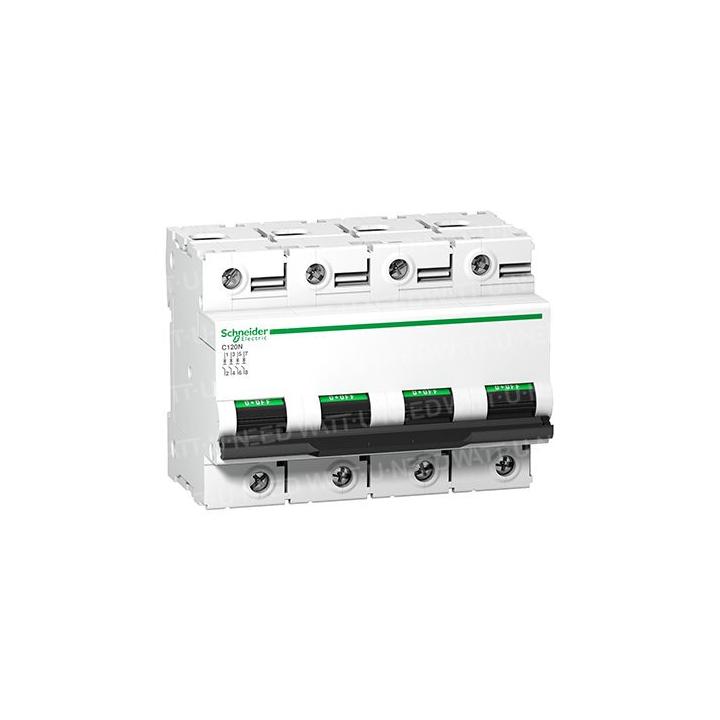

    Disjoncteur Schneider tétra de 100A

    Disjoncteur Schneider tétra de 100A

    566,53 €
    A9N18374
    0768563818066

    • Disjoncteur Schneider 100A
    • Acti 9
    • 4 poles



    Au vu de la situation actuelle concernant le réapprovisonnement des produits et des délais incertains communiqués par nos fournisseurs, nous ne pourrons vous assurer de vous fournir un disjoncteur de la marque Schneider.
    Cependant, nous pourrons vous procurer, comme alternative, le disjoncteur Hager ayant les même caractéristiques.

    Paiements 100% sécurisés

    Disjoncteur Schneider tétra...

    566,53 €

    Disjoncteur Schneider tétra de 100A



    Caractéristiques

    Principales
    GammeActi 9
    Nom du produitC120
    Type de produit ou de composantDisjoncteur miniature
    Nom abrégé d'appareilC120N
    Application de l’appareilDistribution
    Description des pôles4P
    Nombre de pôles protégés4
    [In] courant assigné d'emploi100 A à 30 °C
    Type de réseauC.a.
    Technologie de déclencheurThermique-magnétique
    Courbe de déclenchementC
    Pouvoir de coupure10000 A Icn à 230...400 V c.a. 50/60 Hz conforme à EN/IEC 60898-1
    6 kA Icu à 440 V c.a. 50/60 Hz conforme à EN/IEC 60947-2
    20 kA Icu à 220...240 V c.a. 50/60 Hz conforme à EN/IEC 60947-2
    10 kA Icu à 380...415 V c.a. 50/60 Hz conforme à EN/IEC 60947-2
    10 kA Icu à <= 500 V c.c. conforme à EN/IEC 60947-2
    Aptitude au sectionnementOui conforme à IEC 60947-2
    Complémentaires
    Fréquence du réseau50/60 Hz
    [Ue] tension assignée d'emploi380...415 V c.a. 50/60 Hz
    <= 500 V c.c.
    220...240 V c.a. 50/60 Hz
    440 V c.a. 50/60 Hz
    230...400 V c.a. 50/60 Hz
    Limite de déclenchement magnétique5...10 x In
    [Ics] pouvoir assigné de coupure de service en court-circuit7500 A 75 % conforme à EN/IEC 60898-1 - 230...400 V c.a. 50/60 Hz
    4,5 kA 75 % conforme à EN/IEC 60947-2 - 440 V c.a. 50/60 Hz
    7,5 kA 75 % conforme à EN/IEC 60947-2 - 380...415 V c.a. 50/60 Hz
    15 kA 75 % conforme à EN/IEC 60947-2 - 220...240 V c.a. 50/60 Hz
    10 kA 100 % conforme à EN/IEC 60947-2 - <= 500 V c.c.
    Classe de limitation3 conforme à EN/IEC 60947-2
    [Ui] tension assignée d'isolement500 V c.a. 50/60 Hz conforme à EN/IEC 60947-2
    [Uimp] tension assignée de tenue aux chocs6 kV conforme à EN/IEC 60947-2
    Coupure pleinement apparenteOui
    Type de commandeTouche à bascule
    Signalisation localeIndication ACTIVÉ/DÉSACTIVÉ
    Mode d'installationEn clipsable
    Support de montageRail DIN symétrique 35 mm
    Compatibilité du bloc de distribution et du peignenon
    Pas de 9 mm12
    Hauteur81 mm
    Largeur108 mm
    Profondeur73 mm
    Poids du produit0,82 kg
    CouleurBlanc
    Durée de vie mécanique20000 cycle
    Durée de vie électrique5000 cycle conforme à IEC 60947-2
    Mode de raccordementBornes type tunnel1…50 mm² rigide
    Bornes type tunnel1,5…35 mm² souple
    Longueur de dénudage des fils15 mm
    Couple de serrage3,5 N.m
    Protection fuite à la terreBloc séparé
    Environnement
    NormesEN/IEC 60947-2
    EN/IEC 60898-1
    Certifications du produitEAC
    Degré de protection IPIP20 conforme à IEC 60529
    Niveau de pollution3 conforme à IEC 60947-2
    Catégorie de surtensionIV
    Tropicalisation2 conforme à IEC 60068-1
    Altitude de fonctionnement2000 m
    Température de fonctionnement-25 à 70 °C
    Température ambiante pour le stockage-40 à 85 °C
    A9N18374
    498 Produits

    Fiche technique

    Type de matériel électrique
    Disjoncteur

    Références spécifiques

    UPC
    768563818066
    EAN-13
    0768563818066
    Nouveau

    Téléchargement

    FicheTechDisjon Schneider100A-FR

    Téléchargement (111.3KB)

    Disjoncteur Schneider Tetra 100A

    Téléchargement (111.91KB)
