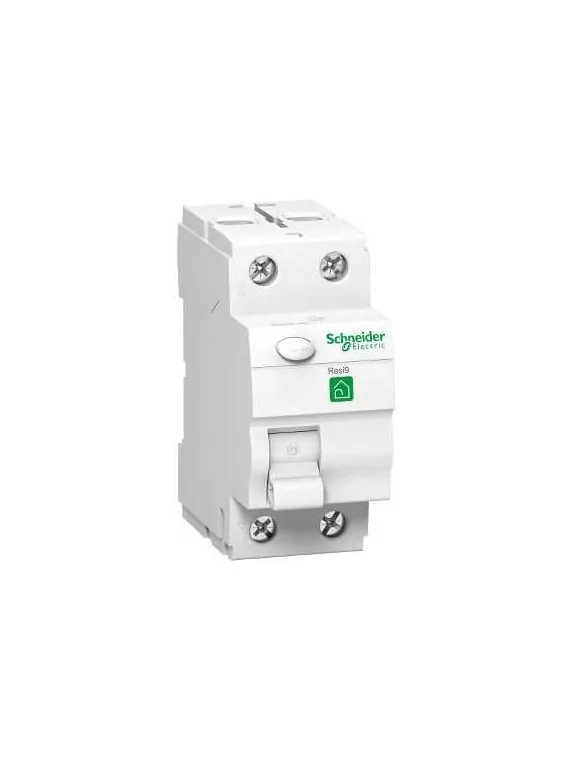

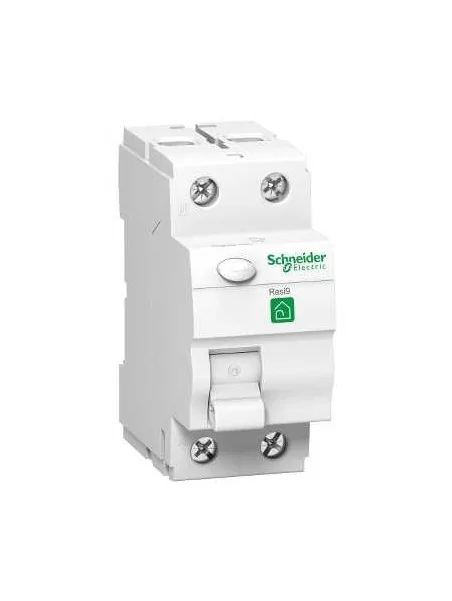

Interrupteur différentiel type A 2P 63A 30ma

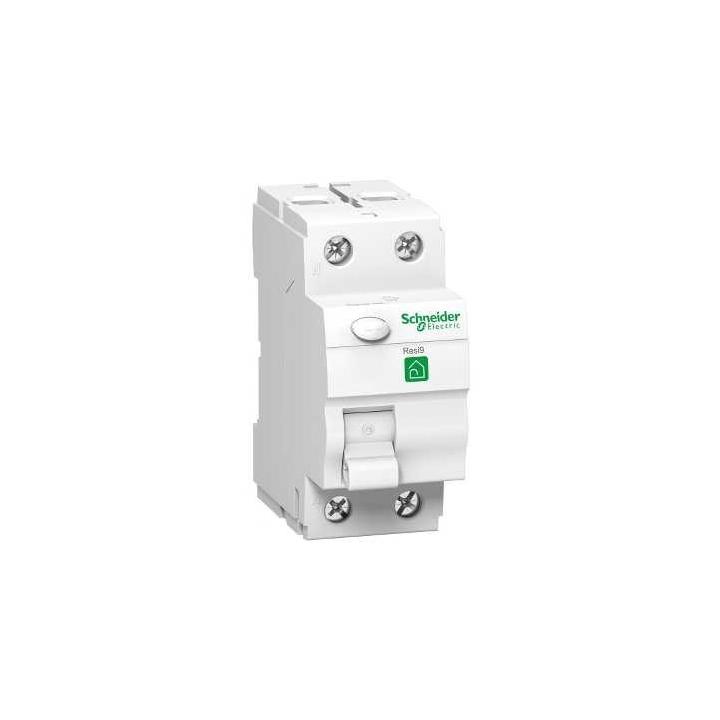

Interrupteur différentiel type A 2P 63A 30ma Agrandir

Interrupteur différentiel type A 2P 63A 30ma

Plus de détails

85,39 €

En achetant ce produit vous pouvez gagner jusqu'à 8 points de fidélité. Votre panier totalisera 8 points pouvant être transformé(s) en un bon de réduction de 2,40 €.


Simulez les frais de livraison

Choissisez votre zone de livraison

Pour la France, choisissez votre département
exemple : France - 66
En savoir plus

Interrupteur différentiel type A 2P 63A 30ma



Fonction

Les interrupteurs différentiels sont des appareils qui sont placés au début des lignes et qui protègent contre les courants de fuite à la terre inacceptables. Ils protègent les personnes contre l'électrocution.

Fonctionnement

En cas de courant de fuite avec une forme de courant continu résiduel pulsé, un déséquilibre apparaîtra dans les spires primaires du tore, ce qui générera un champ magnétique résiduel dans le tore. Ce champ magnétique résiduel génère à son tour une tension et un courant dans la spire secondaire qui solicite le relais. Ce relais solicite à son tour le dispositif de déclenchement et ouvre les contacts sous la pression de ressort.





Principales
GammeResi9
Nom du produitResi9 RCCB
Fonction produitResidual current circuit breaker (RCCB)
Nom abrégé de l'appareilResi9 RCCB
Description des pôles2P
Position du pôle neutreGauche
In courant assigné d'emploi63 A
Type de réseauCA
Sensibilité du différentiel30 mA
Temporisation du différentielInstantané
Classe de différentielClasse A
Pouvoir assigné de coupure et fermetureIm 500 A
Courant nominal de court-circuit conditionnel6 kA 40 A
Complémentaires
Fréquence du réseau50/60 Hz
[Ue] tension assignée d'emploi230 V CA 50/60 Hz
Type de commandeTouche à bascule
Signalisation localeIndication ACTIVE/DESACTIVE
Mode d'installationEnclipsable
Support de montageRail DIN
Compatibilité du bloc de distribution et du peigneBiconnect
Pas de 9 mm4
Hauteur100 mm
Largeur40 mm
Profondeur82 mm
Poids0.194 kg
CouleurBlanc
Durée de vie mécanique5000 cycle
Durée de vie électriqueAC-1 :
Mode de raccordementBornes type tunnel souple fil(s) 1…25 mm² max sans embout de câble
Bornes type tunnel souple fil(s) 1…25 mm² max avec embout de câble
Tunnel type terminals rigid wire(s) 1...35 mm² max
Couple de serrage3.5 N.m
Environnement
NormesEN 61008-2-1
IEC 61008-2-1
Labels qualitéCEBEC
Degré de protection IPIP20
Température de fonctionnement-25…40 °C
Température ambiante pour le stockage-30…70 °C
Durabilité de l'offre
Statut environnementalProduit Green Premium
RoHS (code date: AnnéeSemaine)Conforme - depuis 1329 - Déclaration de conformité Schneider Electric
REAChRéférence ne contenant pas de SVHC au-delà du seuil
Profil environnemental du produitDisponible
Instructions de fin de vie du produitPas d'opération de recyclage spécifiques
Caractéristiques techniques
Type de matériel électriqueInterrupteur
