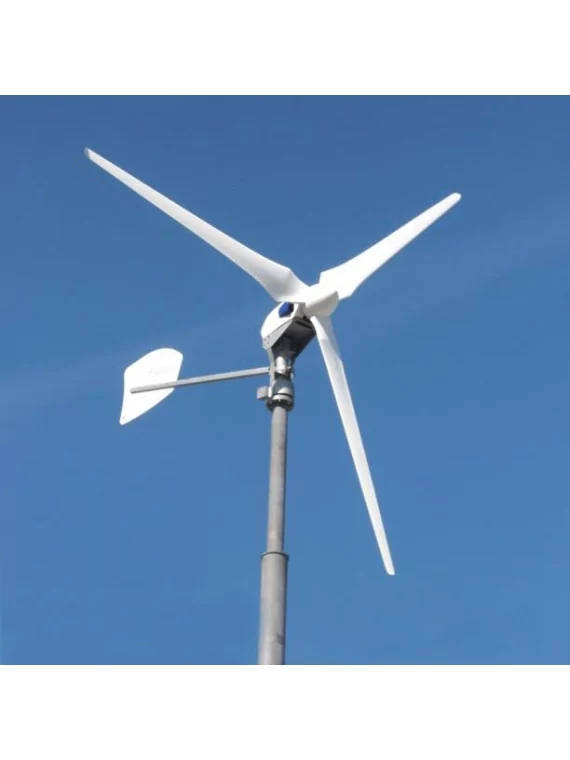

Eolienne raccordée au réseau Braun 2.5 kW ANTARIS

L’éolienne Antaris est spécialement bien adaptée aux sites situés à l’intérieur des terres. Elle est spécialement conçue pour la connexion au réseau, charger des batteries (24VDC / 48 VDC etc..) et alimenter des systèmes de chauffage. De part sa conception robuste, l’éolienne Antaris est aussi adaptée aux lieux exposés aux tempêtes.



Les pales du rotor sont stratifiées à la main et bénéficient d’un profil aérodynamique conçu par ordinateur, elles sont également équilibrées statiquement et dynamiquement. Chaque pale porte un numéro d’identification et est livrée avec sa documentation appropriée. La plus haute importance a été attachée à assurer la rapidité et la simplicité d’installation de cette éolienne.



Grâce à sa conception robuste et étudiée, l’éolienne Antaris possède un excellent rendement et est offerte à un prix hautement attractif.  Elle démarre très rapidement (démarrage déjà à une vitesse de vent de 2.2 m/s) et fonctionne de manière silencieuse (43 dB). Cette éolienne peut donc être installée dans des zones résidentielles.



La connection au réseau nécessite l’utilisation de deux onduleurs programmés spécifiquement pour fonctionner avec les éoliennes Antaris ainsi qu’en fonction des conditions de vent locales. Dans des zones moins venteuses, il est possible de connecter l’éolienne au réseau par l’intermédiaire d’un seul onduleur. Les onduleurs sont livrés avec déclaration de conformité. Le ENS (Electronic grid guard système) est intégré à l’onduleur.

---

Caractéristiques techniques



Génerateur



• Rotor à aimants permanents sans balais et sans engrenage. Ne nécessite pas d'entretien !
• Aimants permanents NdFeBo très puissant pour une grande d'efficacité, résiste jusqu'à 150°C
• Triphasé
• Redresseur séparé
• Rotation dans les 2 sens
• Tension 0-400 V
• Commence la production à env. 145 t/mn
• Puissance : 2.700 watts à 450 t/mn et 330 V
• Courbe de puissance linéaire
• Poids : 30kg
• Carter en alu, refroidissement de la surface et de la base de fixation
• Protection IP56

---

Rotor



• Moyeux de connexion avec bride en aluminium et plaque de surpression
• Vis de raccord et contre-écrous en acier inoxydable
• Pales de rotor en fibre de verre et fibre de carbone laminé
• Profil aérodynamique conçu par ordinateur
• Réduction de bruit sur l'extrémité des pales
• 3m de diamètre (2.35 m en option)
• Poids des pales : 3,2 kg
• Équilibrée dynamiquement
• Sens de rotation anti-horaire
• Vitesse de rotation jusqu'à 450 t/mn
• GRP spinner cap
• Couleur du rotor au choix

---

Châssis



• Girouette HDPE résistant aux intempéries
• Elemént de soutient : tube carré en acier inoxydable
• Tous les raccords filetés sont en acier inoxydable et équipé d'écrous
• Support en acier pour le générateur, configuré pour le branchement dans le cadre de roulement azimut, entièrement galvanisée
• Protégé par un système de positionnement rotor-lame breveté
• Adaptateur de mât avec connecteur bride (tube de 114,3 mm)

---

Protection contre les tempêtes



• Basculement des pâles de rotor en position "hélicoptère"
• Commande électronique des turbines

---

Armoire de contrôle



• Système de contrôle avec moniteur de tension
• Commande électronique des turbines avec le régulateur
• Protections des connecteurs contre les inversions de polarité
• Contrôle des phases de l'alternateur pendant le mode turbine
• Interrupteur d'arrêt d'urgence
• Ré-initialiseur d'interrupteur à clé (amovible)
• Résistance de freinage de 3 kW



---



Onduleurs de chaînes ABB • UNO-DM-3.3kW

Format unique

Cette nouvelle solution légère et compacte, fondée sur les principes d’ingénierie et de qualité d’ABB, s’appuie sur des choix technologiques optimisés pour les installations caractérisées par différentes orientations.
Quelle que soit leur puissance, tous les modèles présentent les mêmes dimensions, enregistrent des performances maximales dans un espace réduit et sont dotés d’un double système MPPT (Maximum Power Point Tracker).



Facile à installer, rapide à mettre en service

Grâce aux fonctionnalités de communication sans fil et à la présence de connecteurs plug-and-play côté DC et AC, l’onduleur s’installe facilement, rapidement et en toute sécurité, sans qu'il soit
nécessaire d’ouvrir sa face avant. La routine de mise en service simplifiée permet de s’affranchir des longs processus de configuration et réduit donc les coûts et les délais d'installation.
L’expérience de l’utilisateur est totale grâce à l’interface intégrée qui permet d’accéder à des fonctionnalités (paramétrage de la configuration avancée de l’onduleur, contrôle dynamique de l’injection d'électricité dans le réseau, gestion des charges...) à partir de tous les périphériques WLAN (smartphone, tablette ou PC).



Fonctionnalités intelligentes

L’enregistrement des données intégré et le transfert des données en temps réel sur Internet (via Ethernet ou WLAN) permettent aux clients d’optimiser leur utilisation du système de surveillance à distance Aurora Vision®
.L’interface de communication très complète (WLAN, Ethernet, RS485) combinée avec la conformité au protocole SunSpec (TCP/RTU) garantissent une intégration simplifiée et immédiate avec les appareils d’autres fabricants au sein des bâtiments et des réseaux intelligents.
L’onduleur est prêt pour le marché de l’autoconsommation grâce à un contrôle dynamique de l’injection d’électricité dans le réseau permettant le « Zéro injection ».



Principales caractéristiques

• Communication WiFi
• Mise en service simplifiée
• Mode «Zéro injection » pour l’auto-consommation (avec compteur optionnel)
• Interface utilisateur WebUI
• Prêt pour l’intégration aux bâtiments et réseaux intelligents
• Protocole Modbus SunSpec (TCP/RTU)
• Surveillance et mise à jour à distance via Aurora Vision®
• Deux entrées DC (2 MPPT)



Modèle	UNO-DM-3.3-TL-PLUS
En entrée
Tension d'entrée DC maximale absolue (Vmax,abs)	600V
Tension d'entrée DC de démarrage (Vstart)	200V (aj.120....350V)
Plage de tensions d'entrée DC de fonctionnement (Vdcmin...Vdcmax)	0.7 x Vstart ...580V (min90V)
Tension d'entrée nominale DC (Vdcr)	360V
Puissance d'entrée DC nominale (Pdcr)	3500W
Nombre de MPPT indépendants	200V (aj.120....350V)
Puissance DC d’entrée maximale pour chaque MPPT (PMPPTmax)	2000W
Tension DC d’entrée maximale avec configuration parallèle des MPPT à Pacr	170...530V
Limitation de puissance DC avec configuration parallèle de MPPT	Déclassement linéaire du maxi. À zéro [530V≤VMPPT≤580V]
Limitation de puissance DC pour chaque MPPT avec configuration indépendante des MPPT à Pacr, exemple de déséquilibre maxi	2 000 W [200 V≤VMPPT≤530 V] l’autre canal : Pdcr-2000 W [112 V≤VMPPT≤530 V
Intensité d’entrée DC maximale (Idcmax) / pour chaque MPPT (IMPPTmax)	20.0 / 10.0
Intensité maximale de court-circuit d’entrée pour chaque MPPT	12.5 / 25.0 A
Nombre de paires d’entrées DC pour chaque MPPT	12.5 / 25.0 A
Type de raccordement DC 1)	Connecteur photovoltaique rapide
