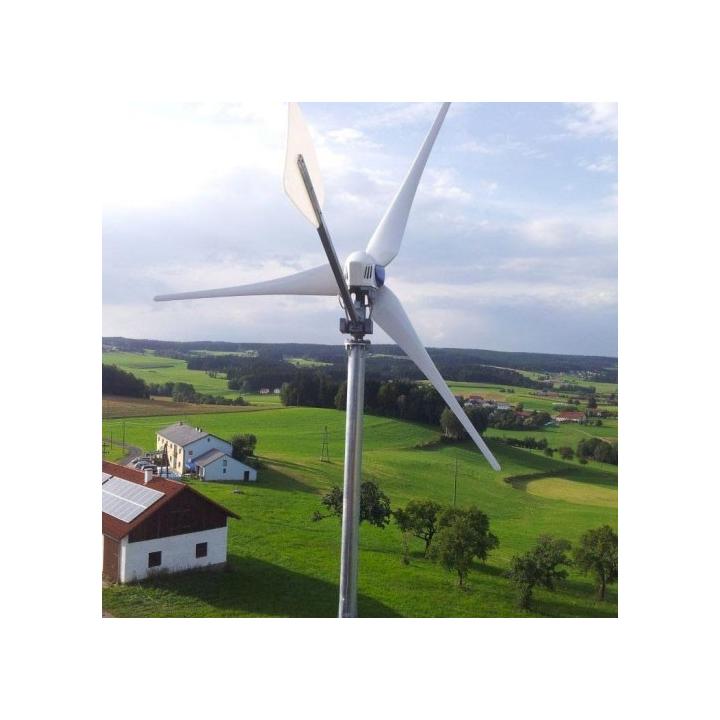

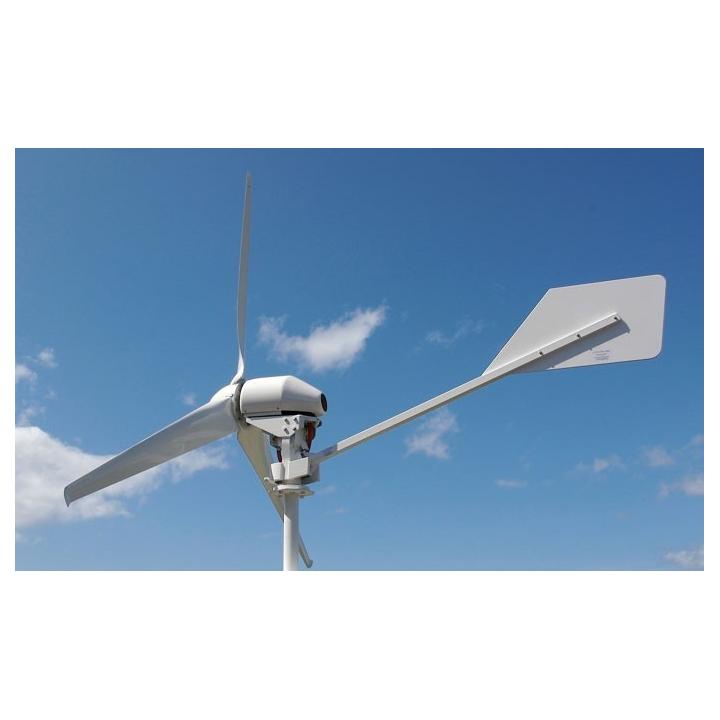

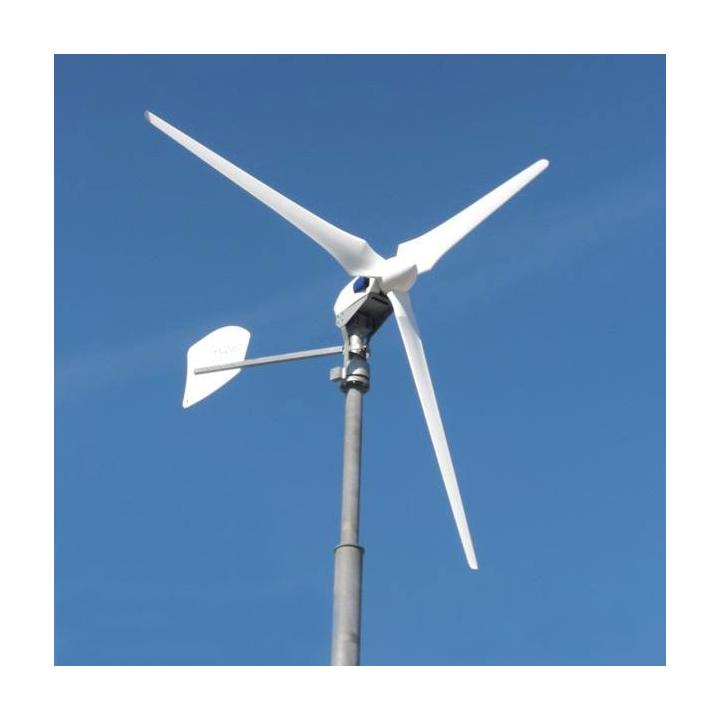

Aerogenerador ANTARIS 2,5 kW conectado a la red

El aerogenerador Antaris está especialmente adaptado a sitios del interior. Está especialmente diseñado para la conexión de red, baterías de carga (24VDC / 48 VCC, etc.) y sistemas de calefacción de alimentación. Debido a su diseño robusto, el aerogenerador Antaris también es adecuado para lugares propensos a tormentas.



Las palas del rotor están laminadas a mano y se benefician de un perfil aerodinámico diseñado por ordenador, también se equilibran estática y dinámicamente. Cada hoja tiene un número de identificación y viene con su documentación apropiada. La mayor importancia ha sido garantizar la velocidad y simplicidad de instalación de este aerogenerador.



Gracias a su diseño robusto y cuidadoso, el aerogenerador Antaris tiene una excelente eficiencia y se ofrece a un precio muy atractivo.  Se inicia muy rápidamente (comenzando ya a una velocidad de viento de 2,2 m/s) y funciona silenciosamente (43 dB). Por lo tanto, este aerogenerador se puede instalar en zonas residenciales.



La conexión a la red requiere el uso de dos inversores programados específicamente para operar con turbinas eólicas Antaris, así como de acuerdo con las condiciones de viento locales. En zonas menos ventosas, es posible conectar el aerogenerador a la red a través de un solo inversor. Los inversores vienen con una declaración de cumplimiento. El ENS (Sistema electrónico de protección de la red) está integrado en el inversor.

---

Características técnicas



Genérico



• Rotor imán permanente sin escobas ni engranajes. ¡No requiere mantenimiento!
• Imanes permanentes NdFeBo muy potentes para una gran eficiencia, resiste hasta 150oC
• Fase
• Elevador separado
• Rotación en ambas direcciones
• Tensión 0-400 V
• Inicia la producción a unos 145 t/mn
• Potencia: 2.700 vatios a 450 t/mn y 330V
• Curva de potencia lineal
• Peso: 30kg
• Aluminio Carter, enfriamiento de la superficie y base de fijación
• Protección IP56

---

Rotor



• Bujes de conexión con correa de aluminio y placa de sobrepresión
• Tornillos de ajuste de acero inoxidable y contra-tuercas
• Palas de rotor de fibra de vidrio y fibra de carbono laminada
• Perfil aerodinámico diseñado por ordenador
• Reducción de ruido en el extremo de las cuchillas
• 3m de diámetro (2,35 m opcional)
• Peso de la hoja: 3,2 kg
• Equilibrado dinámicamente
• Sentido rotacional en sentido antihorario
• Velocidad de rotación de hasta 450 t/mn
• Tapa de spinner GRP
• El color del rotor de su elección

---

Chasis



• Girouette hdPE resistente a la intemperie
• Elemento de soporte: Tubo cuadrado de acero inoxidable
• Todos los accesorios roscados están hechos de acero inoxidable y están equipados con tuercas
• Soporte de acero para el generador, configurado para plug-in en el bastidor del rodamiento de azimut, totalmente galvanizado
• Protegido por un sistema patentado de posicionamiento de la hoja del rotor
• Adaptador de mástil con conector de brida (tubo de 114,3 mm)

---

Protección contra tormentas



• Cambio del rotor pálido a la posición de "helicóptero"
• Control electrónico de turbinas

---

Armario de control



• Sistema de control con monitor de voltaje
• Control electrónico de turbinas con regulador
• Protecciones del conector contra las inversiones de polaridad
• Control de las fases del alternador durante el modo turbina
• Interruptor de apagado de emergencia
• Reinisolizador del interruptor de llave (extraíble)
• Resistencia al frenado de 3 kW



---



Inversores de cadena ABB - UNO-DM-3.3kW

Formato único

Esta nueva solución ligera y compacta, basada en los principios de ingeniería y calidad de ABB, se basa en opciones tecnológicas optimizadas para instalaciones caracterizadas por diferentes orientaciones.
Independientemente de su potencia, todos los modelos tienen las mismas dimensiones, registran el máximo rendimiento en un espacio pequeño y tienen un sistema MPPT (Maximum Power Point Tracker) dual.



Fácil de instalar, rápido de poner en servicio

Con funciones de comunicación inalámbrica y conectores plug-and-play en el lado de CC y CA, el inversor se instala de forma fácil, rápida y segura sin ser
necesario para abrir su cara frontal. La rutina de puesta en marcha simplificada le libera de los largos procesos de configuración y, por lo tanto, reduce los costes y tiempos de instalación.
La experiencia del usuario es total gracias a la interfaz integrada que permite el acceso a las funciones (configuración de la configuración avanzada del inversor, control dinámico de la inyección de electricidad en la red, gestión de carga ...) desde todos los dispositivos WLAN (smartphone, tablet o PC).



Características inteligentes

La grabación de datos integrada y la transferencia de datos en tiempo real a través de Internet (a través de Ethernet o WLAN) permiten a los clientes optimizar su uso del sistema de monitoreo remoto Aurora Vision®
. La interfaz de comunicación completa (WLAN, Ethernet, RS485) combinada con el cumplimiento de SunSpec (TCP/RTU) garantiza una integración simplificada e inmediata con los dispositivos de otros fabricantes dentro de edificios y redes inteligentes.
El inversor está listo para el mercado de autoconsumo gracias a un control dinámico de la inyección de electricidad en la red permitiendo la "inyección cero".



Características clave

Comunicación WiFi
Puesta en marcha simplificada
Modo de inyección cero para autoconsumo (con medidor opcional)
Interfaz de usuario WebUI
Listo para la integración con edificios y redes inteligentes
Protocolo Modbus SunSpec (TCP/RTU)
Monitoreo y actualización remotos a través de Aurora Vision®
Dos entradas de CC (2 MPPT)



Modelo	UNO-DM-3.3-TL-PLUS
Como entrante
Tensión de entrada de CC máxima absoluta (Vmax,abs)	600v
Tensión de entrada de CC de arranque (Vstart)	200V (aj.120.... 350V)
Rango de voltaje de entrada de funcionamiento de CC (Vdcmin... Vdcmax)	0,7 x Vstart ... 580V (min90V)
Tensión de entrada nominal CC (Vdcr)	360V
Potencia nominal de entrada de CC (Pdcr)	3500W
Número de MPPT independientes	200V (aj.120.... 350V)
Potencia máxima de entrada de CC para cada MPPT (PMPPTmax)	2000w
Tensión de CC de entrada máxima con configuración MPPT paralela en Pacr	170...530V
Limitación de potencia de CC con configuración MPPT paralela	Desmantelamiento lineal del maxi. A cero [530V-VMPPT-580V]
Limitación de potencia de CC para cada MPPT con configuración MPPT independiente en Pacr, ejemplo de desequilibrio máximo	2.000 W [200 V-V-VMPPT-530 V] El otro canal: Pdcr-2000 W [112 V-V-VMPPT-530 V
Intensidad máxima de entrada de CC (Idcmax) / para cada MPPT (IMPPTmax)	20.0 / 10.0
Intensidad máxima de entrada de cortocircuito para cada MPPT	12.5 / 25.0 A
Número de pares de entradas de CC para cada MPPT	12.5 / 25.0 A
Tipo de conexión CC 1)	Conector fotovoltaico rápido
