Le BMS : cerveau de votre batterie
Le Battery Management System (BMS) est le composant le plus critique d'une batterie LiFePO4. Sans lui, pas de protection contre les surtensions, pas d'equilibrage entre cellules, pas de communication avec l'onduleur. Un bon BMS fait la difference entre une batterie qui dure 15 ans et une qui se degrade en 3.
Sommaire
- Le role du BMS : proteger, equilibrer, communiquer
- Les protections electriques (OV, UV, OC, OT)
- Equilibrage actif vs passif : la difference cruciale
- Dimensionnement : courant, tension, C-rate, cables
- Communication BMS-onduleur (CAN / RS485)
- Monitoring en pratique : interface Heltec 16S
- Schema de cablage BMS 16S
- Erreurs frequentes
- Questions frequentes
Le role du BMS : proteger, equilibrer, communiquer
Le BMS remplit trois missions essentielles qui garantissent la securite, la performance et la longevite de votre pack batterie.
| Mission | Ce que fait le BMS | Pourquoi c'est critique |
|---|---|---|
| Securite electrique | Protection contre surtension (OV), sous-tension (UV), surcourant (OC), court-circuit et surtemperature (OT) | Sans ces protections, une cellule LFP peut gonfler, fuir ou provoquer un incendie |
| Gestion des cellules | Equilibrage precis des tensions cellule par cellule + calcul du SOC (etat de charge) et SOH (etat de sante) | Des cellules desequilibrees reduisent la capacite utile et accelerent le vieillissement |
| Communication | Dialogue CAN/RS485 avec l'onduleur : envoi des consignes dynamiques de tension et courant (CV/CC) | L'onduleur doit connaitre les limites exactes de la batterie pour charger/decharger en securite |
Il surveille chaque cellule individuellement (comme des capteurs dans chaque organe), coupe le courant si un danger est detecte (comme un reflexe de protection), et communique en permanence avec l'onduleur (comme le cerveau qui envoie des ordres aux muscles).
Les protections electriques (OV, UV, OC, OT)
Le BMS surveille en permanence chaque cellule et coupe le circuit (via des MOSFETs internes) si une valeur depasse les seuils de securite.
| Protection | Sigle | Seuil typique LFP | Consequence si absent |
|---|---|---|---|
| Surtension | OVP (Over Voltage) | 3,65V par cellule | Gonflement, degradation irreversible, risque thermique |
| Sous-tension | UVP (Under Voltage) | variable selon le BMS (ex : 2,0 V pour PACE, 2,8 V pour Pylontech) | Capacite permanemment reduite, cellule "morte" |
| Surcourant | OCP (Over Current) | Selon BMS (100A, 125A, 200A) | Echauffement cables, fusion connecteurs, incendie |
| Court-circuit | SCP (Short Circuit) | Coupure instantanee (< 1ms) | Arc electrique, destruction du pack, incendie |
| Surtemperature | OTP (Over Temperature) | 50–55°C (selon config) | Emballement thermique, degradation acceleree |
Quand le BMS detecte un danger, il ouvre ses MOSFETs et la tension aux bornes tombe a 0V — meme si les cellules a l'interieur sont encore chargees (~52V). Symptomes typiques : SOC affiche ~53%, tension interne ~52,7V, mais Discharge Current Limit = 0A. Le BMS a verrouille la decharge pour proteger le pack.
1. Isoler la batterie (couper charge et chargeur).
2. Appuyer sur le bouton ON/OFF pendant > 5 secondes et attendre 30s.
3. Rallumer et verifier que la tension de sortie est revenue.
Si le BMS se reverrouille immediatement, il y a un probleme reel (cellule defaillante, cable defectueux).
Equilibrage actif vs passif : la difference cruciale

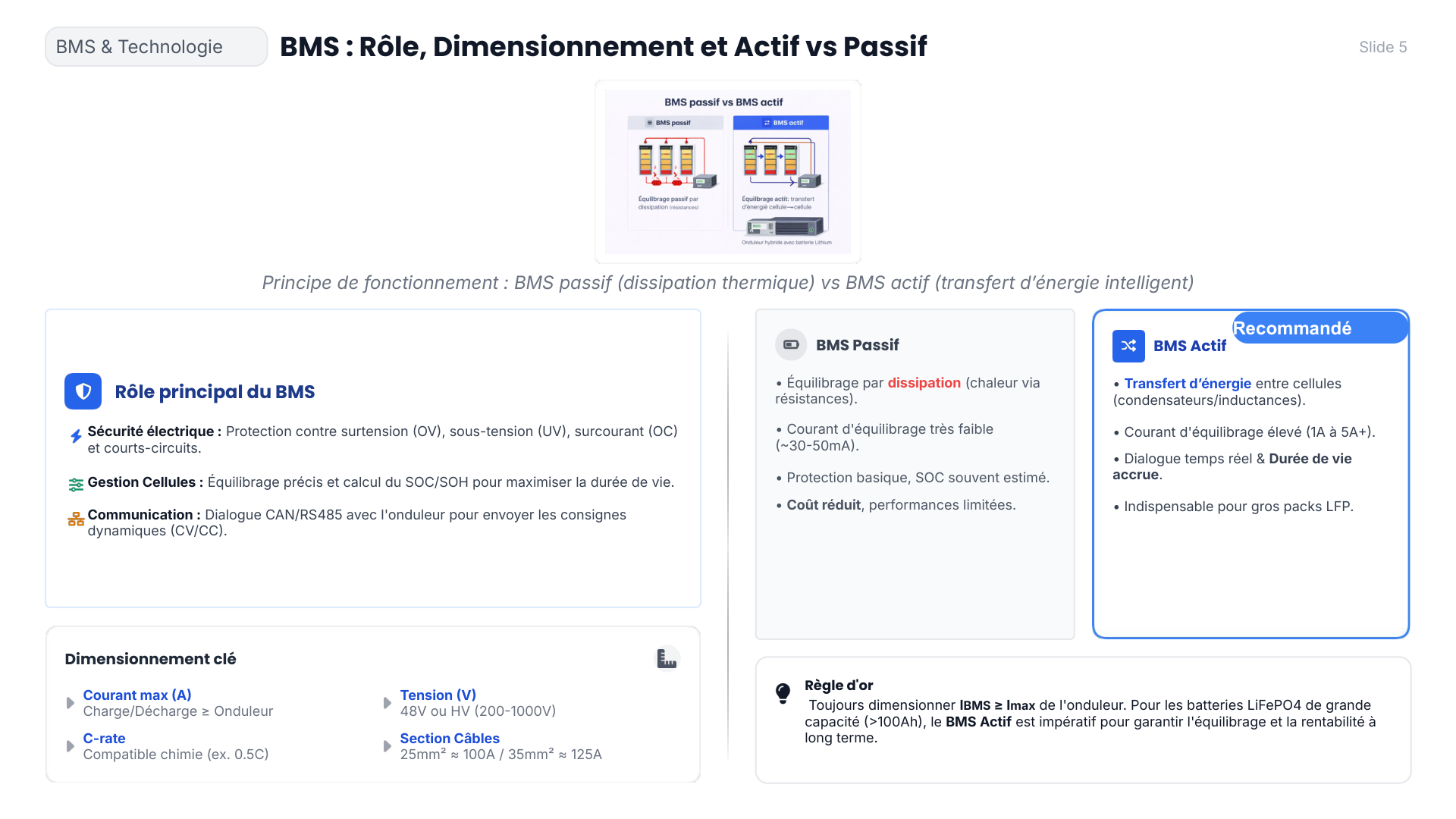

Comparaison visuelle : BMS passif (a gauche, dissipation par chaleur) vs BMS actif (a droite, transfert d'energie entre cellules).
L'equilibrage est le mecanisme qui maintient toutes les cellules d'un pack a la meme tension. Sans equilibrage, les cellules les plus chargees atteignent leur seuil OV avant les autres, declenchant une coupure alors que le pack n'est rempli qu'a 80%. Deux technologies coexistent :
BMS Passif
- Principe : dissipation de l'energie excedentaire en chaleur via des resistances
- Courant d'equilibrage : tres faible, 30–50 mA
- Precision SOC : souvent estimee, peu fiable
- Inconvenient : l'energie est gaspillee en chaleur au lieu d'etre redistribuee
- Usage : petites batteries (< 100Ah), applications budget
BMS Actif
- Principe : transfert d'energie entre cellules via condensateurs/inductances
- Courant d'equilibrage : eleve, 1A a 5A
- Precision SOC : fiable, calcul temps reel
- Avantage : +20% de capacite utilisable (en conditions optimales), duree de vie accrue
- Usage : gros packs LFP (> 100Ah), indispensable en pro
Toujours dimensionner IBMS ≥ Imax de l'onduleur. Pour les batteries LiFePO4 de grande capacite (> 100Ah), le BMS actif est imperatif pour garantir l'equilibrage et la rentabilite a long terme.
Imaginez 16 verres d'eau (les cellules) que vous remplissez en meme temps. Un BMS passif jette l'eau en trop quand un verre deborde. Un BMS actif transvase l'eau du verre le plus plein vers le plus vide — aucune perte, capacite maximale utilisee.
Dimensionnement : courant, tension, C-rate, cables
Le choix du BMS se fait selon 4 parametres techniques qui doivent etre coherents avec l'onduleur et le cablage.
| Parametre | Regle de dimensionnement | Exemple concret |
|---|---|---|
| Courant max (A) | Charge et decharge ≥ courant max de l'onduleur | Onduleur 5 kW / 48V = 104A → BMS 120A minimum |
| Tension (V) | 48V (16S LFP) ou HV (200–1000V) | 16 cellules × 3,2V = 51,2V nominale |
| C-rate | Compatible avec la chimie (LFP : 0,5C courant, 1C max) | Batterie 314Ah × 0,5C = 157A max continu |
| Section cables | Adaptee au courant max du BMS | 25 mm² ≈ 100A / 35 mm² ≈ 125A |
Un onduleur 5 kW sur batterie 48V tire 104A en pointe. Un BMS 100A va se mettre en securite (OCP) et couper la decharge. Il faut au minimum un BMS 120A pour supporter 5 kW en continu avec une marge de securite.
Communication BMS-onduleur (CAN / RS485)
Le BMS ne fait pas que proteger : il dialogue en permanence avec l'onduleur pour lui envoyer les consignes de charge et de decharge.
| Protocole | Utilisation typique | Donnees transmises |
|---|---|---|
| CAN bus | BMS PACE, Pylontech, Delong ↔ Deye, Growatt | SOC, tension totale, courant max autorise, temperature, alarmes |
| RS485 (Modbus) | BMS PACE, JK ↔ Victron, SMA, Sofar | Memes donnees + registres detailles par cellule |
Grace a cette communication, l'onduleur sait exactement combien il peut charger ou decharger a chaque instant. Si le BMS detecte qu'une cellule approche de sa limite, il reduit dynamiquement le courant autorise — c'est le mode CV/CC (Constant Voltage / Constant Current).
Toujours configurer l'onduleur en mode Lithium (pas plomb). En mode Lithium, l'onduleur respecte les consignes dynamiques du BMS via CAN/RS485. En mode plomb, il applique des courbes de tension fixes qui peuvent endommager les cellules LFP.
Monitoring en pratique : interface Heltec 16S

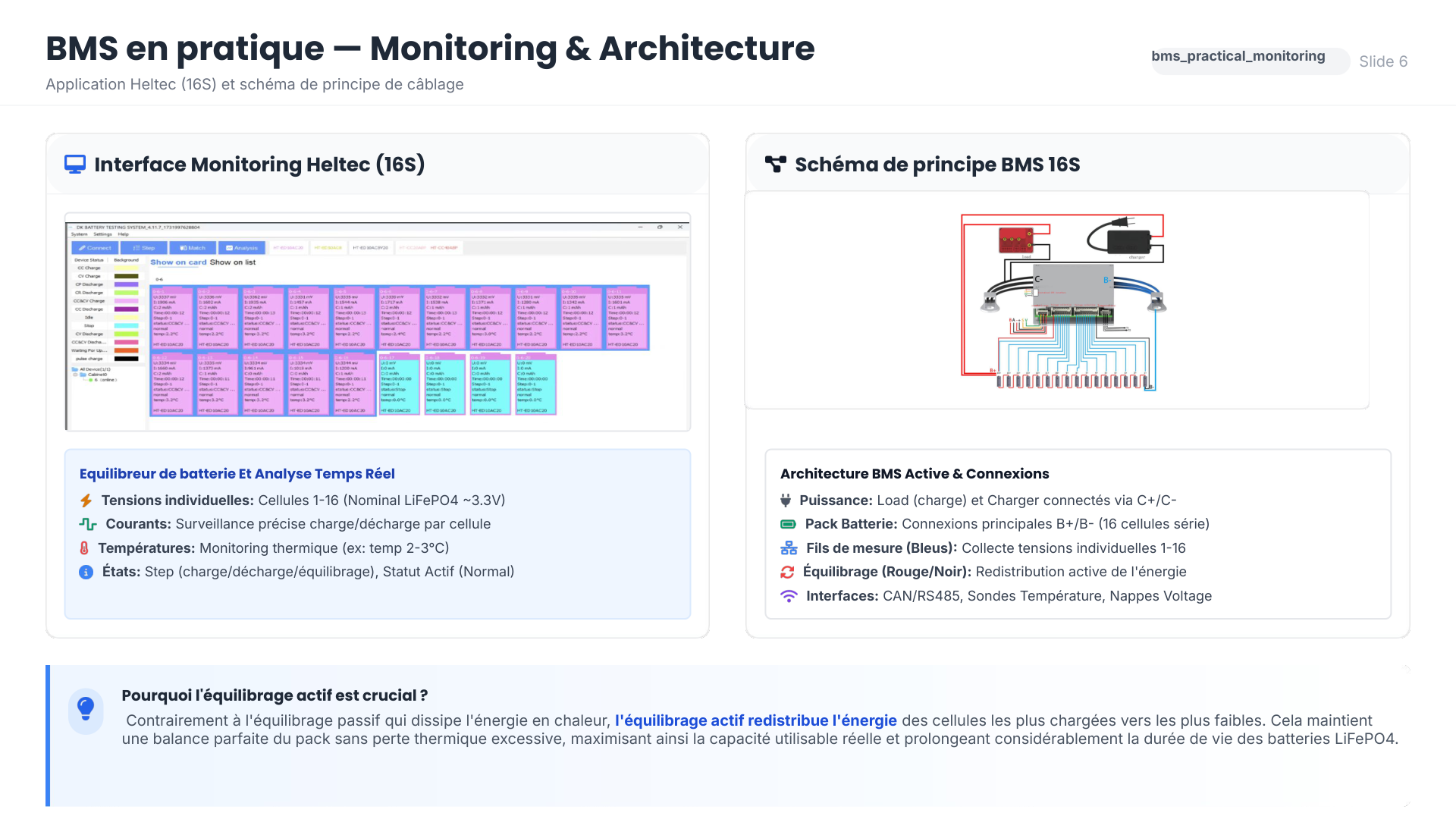

Un BMS actif moderne permet de visualiser en temps reel l'etat de chaque cellule. Voici l'interface de monitoring d'un BMS Heltec sur un pack 16S :
Interface Heltec : tensions individuelles des 16 cellules, courants, temperatures et etats en temps reel.
| Donnee affichee | Ce que ca mesure | Valeur normale (LFP 16S) |
|---|---|---|
| Tensions individuelles | Tension de chaque cellule (1 a 16) | 3,20 – 3,35V (repos), 3,45V (charge) |
| Courants | Courant de charge ou decharge global | 0 – 100A (selon config BMS) |
| Temperatures | Sondes thermiques (2 a 4 points) | 15 – 35°C (optimal), alarme > 50°C |
| Etats | Step (charge/decharge/equilibrage), statut actif/alarme | "Normal" en fonctionnement courant |
Equilibreur actif HTED 20 canaux en action sur un pack 16S : redistribution active de la charge entre cellules.
Schema de cablage BMS 16S
Schema de principe : cablage complet d'un BMS actif 16S avec connexions puissance, mesure et equilibrage.
Un BMS 16S comporte plusieurs types de connexions :
| Connexion | Couleur typique | Role |
|---|---|---|
| B+ / B− | Rouge / Noir (epais) | Connexions principales du pack batterie (puissance) |
| C+ / C− | Rouge / Noir (epais) | Sortie vers charge (Load) et chargeur (Charger) |
| Fils de mesure | Bleus (fins) | Collecte des tensions individuelles cellules 1 a 16 |
| Equilibrage | Rouge / Noir (fins) | Redistribution active de l'energie entre cellules |
| Interfaces | Connecteurs | CAN/RS485 (communication onduleur), sondes temperature, nappes voltage |
Une inversion des bornes de puissance detruit le BMS instantanement (MOSFETs grilles). Le pack reste alors sans protection. Toujours verifier la polarite au multimetre avant de connecter le BMS au pack.
Erreurs frequentes
Un BMS 100A sur un onduleur 5 kW (48V = 104A) provoquera des coupures OCP repetees. Toujours prevoir une marge : BMS 120A minimum pour 5 kW, 150A pour 8 kW.
Le mode plomb applique des tensions de charge fixes (56,4V) qui sont trop elevees pour le LFP et ne respecte pas les consignes dynamiques du BMS. Resultat : surtension sur les cellules, BMS qui coupe en boucle. Toujours configurer en mode Lithium + CAN/RS485.
Un ecart de > 50mV entre cellules indique un probleme. Avec un BMS passif, cet ecart ne fait que s'aggraver. Si vous observez des ecarts croissants entre cellules sur le monitoring, il est temps de passer a un equilibreur actif externe ou de remplacer la cellule defaillante.
Sur les cellules de grande capacite (280Ah, 314Ah), un BMS passif a 30-50mA met des semaines a equilibrer un ecart de 100mV. Pendant ce temps, la capacite utilisable est reduite et le vieillissement accelere. Pour ces packs, le BMS actif (1-5A d'equilibrage) est indispensable.
Questions frequentes
Puis-je ajouter un equilibreur actif externe a un BMS passif existant ?
Que signifie SOC et SOH sur mon BMS ?
SOH (State of Health) = etat de sante de la batterie par rapport a sa capacite d'origine. Un SOH de 80% signifie que la batterie ne peut plus stocker que 80% de sa capacite initiale. En dessous de 70-80%, on considere la batterie en fin de vie pour le solaire.
Mon BMS coupe en boucle, que faire ?
1. Courant : l'onduleur tire-t-il plus que le max du BMS ? → Reduire la puissance ou upgrader le BMS.
2. Tension cellules : une cellule est-elle a > 3,65V ou < seuil UVP du BMS ? → Equilibrage defaillant.
3. Temperature : le pack est-il trop chaud (> 50°C) ou trop froid (< 0°C) ?
4. Communication : le cable CAN/RS485 est-il bien branche ? Mode Lithium active sur l'onduleur ?
Quelle est la duree de vie d'un BMS ?
BMS PACE vs BMS JK : lequel choisir ?
