Batteries solaires : Basse Tension vs Haute Tension
Toutes les batteries LiFePO4 ne se ressemblent pas. Derriere les kWh affiches sur l'etiquette se cachent deux philosophies radicalement differentes : le montage parallele a 48V (basse tension) et le montage serie haute tension (200 a 1000V). Le choix entre les deux impacte le cablage, le BMS, l'evolutivite et le cout de l'installation.
Sommaire
- Le principe : parallele vs serie
- Architecture Basse Tension (48V) en detail
- Architecture Haute Tension (>200V) en detail
- Comparaison directe : meme puissance, deux mondes
- BMS decentralise vs BMS maitre
- Exemples concrets avec du materiel reel
- Comment choisir : residentiel, tertiaire, industriel
- Erreurs frequentes
- Questions frequentes
Le principe : parallele vs serie
Pour stocker de l'energie avec des batteries LiFePO4, il faut assembler des cellules individuelles (typiquement 3,2V chacune) en blocs, puis assembler ces blocs entre eux. C'est la facon dont on les assemble qui definit l'architecture.
En serie (bout a bout) : les tensions s'additionnent. 4 piles de 1,5V en serie = 6V. Le courant reste le meme.
En parallele (cote a cote) : la tension reste la meme, mais le courant disponible s'additionne. 4 piles de 1,5V en parallele = toujours 1,5V, mais 4 fois plus de courant.
Les batteries solaires utilisent les deux : d'abord des cellules en serie pour atteindre la tension souhaitee (48V ou plus), puis des blocs en parallele ou en serie entre eux.
Un bloc de base en LiFePO4 est compose de 16 cellules en serie (16S) : 16 × 3,2V = 51,2V nominale. C'est la brique elementaire de quasiment toutes les batteries du marche.
Architecture Basse Tension (48V) en detail
BASSE TENSION (48V)
Tension fixe 48V — le courant s'additionne
- Tension Fixe a ~51,2V (16S LFP), quel que soit le nombre de modules
- Courant S'additionne : 2 modules de 100A = 200A disponibles
- BMS Decentralise : chaque module possede son propre BMS independant
- Cablage Cables epais : 25 mm² pour 100A, 35 mm² pour 125A
- Modularite Ajout module par module dans le temps, sans reconfiguration
- Securite Tension < 60V = Tres Basse Tension de Securite (TBTS), pas de risque d'electrocution

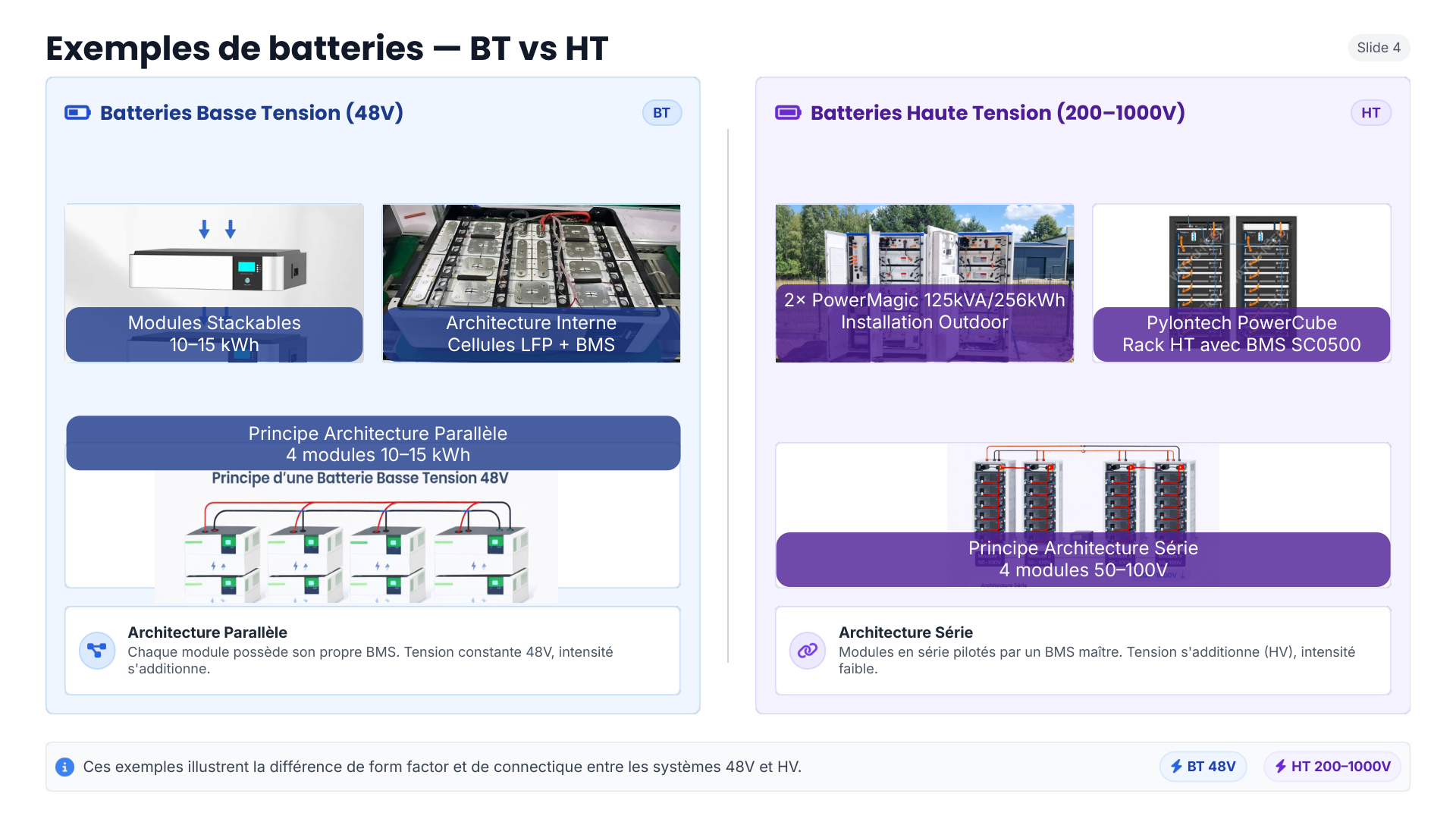

A gauche : modules batterie 48V empilables. A droite : vue interne — cellules LiFePO4 + BMS integre.
En architecture BT, chaque module est autonome : il a sa propre batterie, son propre BMS, ses propres protections. Vous pouvez commencer avec un module de 5 kWh et en ajouter un deuxieme 6 mois plus tard sans rien modifier. C'est le principe du Lego : on empile des briques identiques.
Principe de l'architecture parallele BT 48V : chaque module possede son propre BMS.
A 48V, meme en touchant les deux bornes simultanement, le courant ne peut pas traverser le corps humain de maniere dangereuse. C'est un argument majeur pour les installations residentielles ou l'utilisateur (et ses enfants) cohabite avec le systeme.
A puissance egale, la basse tension implique de gros courants. Pour delivrer 5 000 W depuis une batterie 48V : I = P/U = 5000/48 = 104 A. Cela impose des cables epais (25-35 mm²), des connecteurs robustes, et des pertes par effet Joule plus importantes (P = R × I²).
Architecture Haute Tension (>200V) en detail
HAUTE TENSION (200–1000V)
Tension s'additionne — le courant reste faible
- Tension S'additionne : 4 modules de 50V = 200V, 8 modules = 400V, etc.
- Courant Reste faible : typiquement 10–25A meme pour de fortes puissances
- BMS Centralise (maitre) : un BMS unique gere l'ensemble de la tour
- Cablage Cables fins : 4–6 mm² suffisent
- Efficacite Pertes Joule reduites grace au faible courant (P = R × I²)
- Securite Tension > 60V = risque electrique reel, intervention par electricien qualifie
A gauche : systeme HT Pylontech PowerCube avec BMS maitre SC0500. A droite : rack HT — modules en serie.
En architecture HT, les modules sont empiles en serie et pilotes par un BMS maitre unique qui supervise l'ensemble. On ne peut pas simplement "ajouter un module" : il faut que le BMS maitre et l'onduleur soient compatibles avec la nouvelle tension totale.
Principe de l'architecture serie HT : un BMS maitre unique supervise toute la tour.
A 400V et 12A au lieu de 48V et 100A, les pertes par effet Joule sont 70 fois plus faibles (le courant est au carre dans la formule). Les cables sont plus fins, moins chers, et le systeme chauffe beaucoup moins. C'est pourquoi les gros systemes C&I sont toujours en HT.
A partir de 200V DC, le contact avec les bornes peut etre mortel. Toute intervention sur un systeme HT doit etre realisee par un electricien qualifie (BA4/BA5 en Belgique). Les connecteurs sont verrouilles et les cables isoles specifiquement.
Comparaison directe : meme puissance, deux mondes
Prenons un exemple concret : delivrer 4 800 W depuis la batterie.
48V × 100A = 4 800W
Cable 25–35 mm²
400V × 12A = 4 800W
Cable 4–6 mm²
| Critere | Basse Tension (48V) | Haute Tension (>200V) |
|---|---|---|
| Tension | Fixe ~51,2V | 200 – 1000V (variable selon nb modules) |
| Courant pour 5 kW | ~104 A | ~12,5 A (a 400V) |
| Section cable | 25–35 mm² | 4–6 mm² |
| Pertes Joule | Elevees (I² × R) | Tres faibles |
| BMS | Decentralise (1 par module) | Centralise (1 BMS maitre) |
| Modularite | Ajout facile module par module | Limites par compatibilite BMS/onduleur |
| Securite electrique | TBTS (< 60V) — sans danger | Tension dangereuse — electricien qualifie |
| Cout cablage | Eleve (cables epais, connecteurs 100A+) | Faible (cables fins standard) |
| Usage typique | Residentiel, petites installations | Gros residentiel, tertiaire, C&I |
BMS decentralise vs BMS maitre
Le BMS (Battery Management System) est le cerveau de la batterie. Son architecture change completement entre BT et HT.
BMS Decentralise
- Principe Chaque module a son propre BMS independant
- Communication Chaque BMS dialogue separement avec l'onduleur
- Panne Si un module tombe en panne, les autres continuent
- Evolutivite Ajout d'un module = ajout d'un BMS
- Equilibrage Intra-module uniquement (pas entre modules)
BMS Maitre Centralise
- Principe Un seul BMS supervise toute la tour de batteries
- Communication Le BMS maitre centralise tout et parle a l'onduleur
- Panne Si le BMS maitre tombe, toute la tour est hors service
- Evolutivite Nombre de modules limite par le BMS maitre
- Equilibrage Global sur toute la tour (meilleur equilibrage)
En BT parallele, si un module est a 90% et l'autre a 95%, il n'y a aucun mecanisme pour equilibrer entre les deux modules — chaque BMS n'equilibre que ses propres cellules internes. En HT serie, le BMS maitre supervise la tour mais n'equilibre pas forcement l'energie entre modules non plus — il gere surtout la coupure globale et la communication. L'equilibrage inter-modules reste limite dans les deux cas.
Exemples concrets avec du materiel reel
Basse Tension (48V) — Residentiel
| Produit | Capacite | Architecture | BMS |
|---|---|---|---|
| Delong 15 kWh | 16 cellules CALB 314Ah → 16 kWh brut | 1 bloc 16S, extensible en parallele | PACE passif, CAN/RS485 |
| Delong 5,12 kWh | 16 cellules 100Ah → 5,12 kWh | Modules empilables 48V | BMS integre par module |
| Pylontech US5000 | 4,8 kWh par module | Jusqu'a 16 modules en parallele | BMS integre + communication CAN |
Haute Tension (>200V) — Gros residentiel & C&I
| Produit | Capacite | Architecture | Particularite |
|---|---|---|---|
| Pylontech PowerCube | Rack HT modulaire | Modules en serie, BMS SC0500 | Compatible Deye/Growatt HV |
| Sofar PowerMagic 215 kWh | ~768V, LFP 280Ah | Tout-en-un, refroidissement liquide | Solution C&I plug-and-play |
| Sofar PowerMagic 125 kVA / 516 kWh | Modulaire jusqu'a 8 MWh | HT industrielle, IP55 | Efficacite 98%, EMS integre |
Comment choisir : residentiel, tertiaire, industriel
BT (48V) pour le residentiel evolutif et la securite maximale.
Le client peut demarrer petit et agrandir son installation au fil du temps, sans reconfiguration.
HT (>200V) pour les fortes puissances et l'efficacite industrielle.
Quand la puissance depasse 10 kW ou la capacite 30 kWh, la HT devient economiquement et techniquement superieure.
| Scenario | Architecture recommandee | Pourquoi |
|---|---|---|
| Maison 4–6 kWc, budget etape par etape | BT 48V | Ajout progressif, TBTS, cout d'entree bas |
| Maison 10+ kWc, tarif dynamique, secours | BT 48V ou HT | Selon budget et puissance onduleur |
| PME / tertiaire, 30+ kWh | HT | Rendement, cablage, cout global |
| Industriel / C&I, 100+ kWh | HT obligatoire | Courant BT serait ingerablement eleve |
Erreurs frequentes
Mettre en parallele un module 100Ah et un module 314Ah est techniquement possible mais fortement deconseille : les courants de charge/decharge ne se repartissent pas uniformement, le module le plus petit se degrade plus vite, et le BMS ne peut pas equilibrer entre modules differents. Toujours utiliser des modules identiques en parallele.
A 48V et 100A, un cable trop fin chauffe, perd de l'energie et peut fondre. 25 mm² minimum pour 100A, 35 mm² pour 125A. C'est la premiere cause de problemes sur les installations BT : le cable semble "assez gros" mais il ne l'est pas pour les courants en jeu.
La haute tension est plus efficace, mais elle est aussi plus dangereuse, moins modulaire et plus contraignante. Pour une maison avec 10–15 kWh de stockage, la BT 48V est souvent le meilleur choix en termes de securite, cout et flexibilite. La HT ne devient avantageuse qu'a partir de grosses puissances / capacites.
Si la batterie est a 10 metres de l'onduleur en BT, les pertes dans les cables deviennent significatives. A 100A dans 10m de cable 25 mm² (aller + retour = 20m), la perte est d'environ 140W en permanence. En BT, la batterie doit etre le plus pres possible de l'onduleur (idealement < 3m).
Questions frequentes
Peut-on mixer BT et HT dans la meme installation ?
Combien de modules BT peut-on mettre en parallele ?
La BT 48V est-elle moins efficace que la HT ?
Que signifie 16S dans "batterie 16S LiFePO4" ?
Les batteries HT sont-elles plus cheres ?
16 cellules CALB 314Ah, BMS PACE, extensible en parallele.
