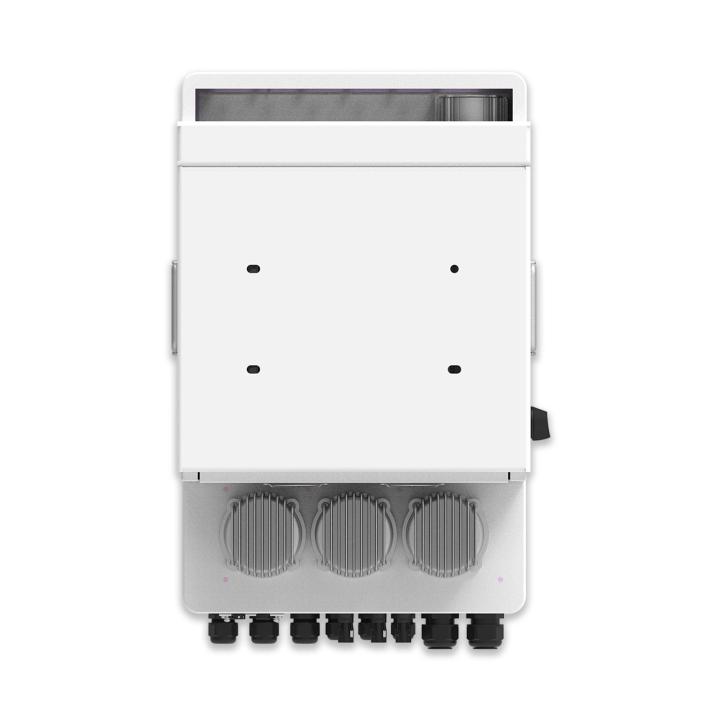

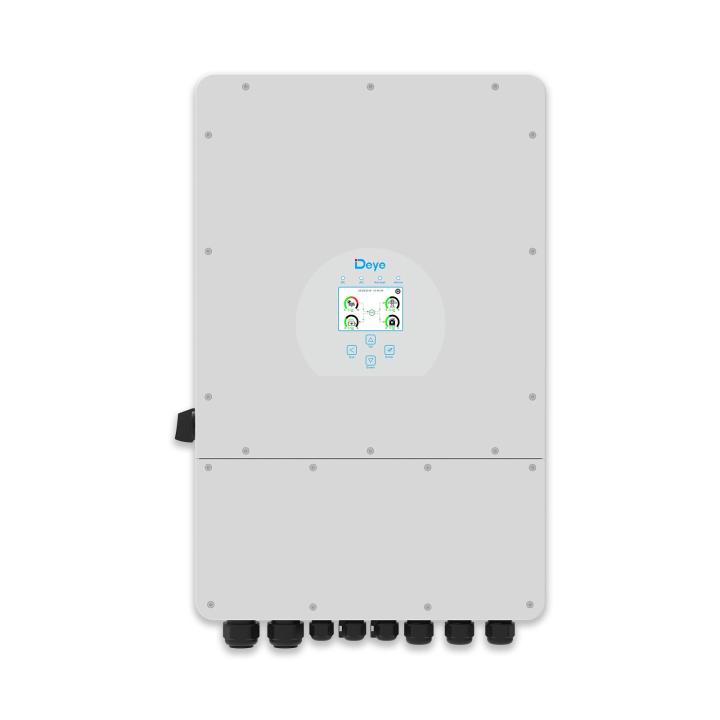

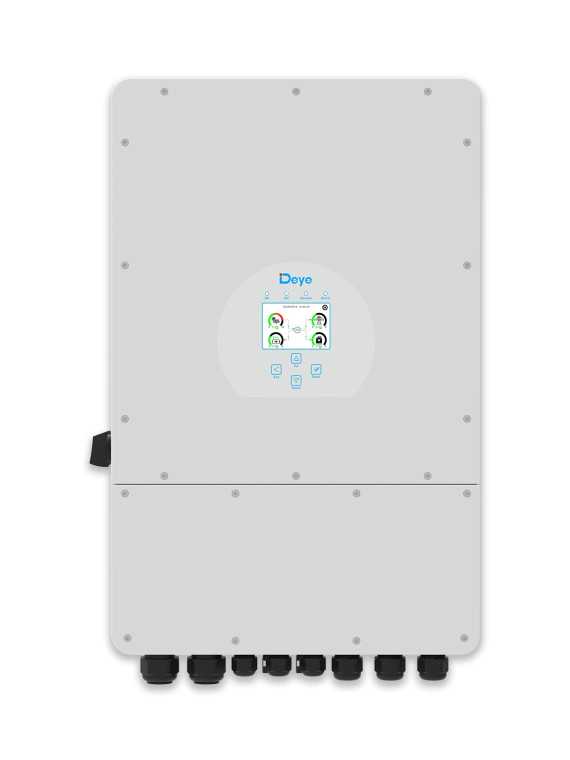

Onduleur hybride DEYE triphasé 10 kW 48V SUN-10K-SG04LP3-EU

Onduleur hybride triphasé 40 kW Sofar Solar HYD-40K-T1 – Fiabilité, sécurité et performance pour les sites professionnels

Le Sofar Solar HYD-40K-T1 est un onduleur hybride triphasé de 40 kW pensé pour les projets photovoltaïques professionnels à haute exigence de fiabilité et de continuité de service. Il intègre production solaire, stockage sur batterie haute tension et une sortie de secours AC-Backup triphasée avec basculement en moins de 4 ms, le tout dans un boîtier IP66 permettant une installation extérieure dans les environnements les plus exigeants. Sa détection d'arc par intelligence artificielle (AFCI), ses protections parasurtension intégrées et sa capacité à piloter jusqu'à 10 unités en parallèle en font la solution de référence pour les bâtiments tertiaires, sites industriels, grandes copropriétés et micro-grids.

4 MPPT indépendants — 40A par tracker pour les modules bi-faciaux et les grandes installations

Le HYD-40K-T1 intègre 4 trackers MPPT indépendants, chacun acceptant 2 strings et un courant d'entrée de 40A par MPPT — l'un des courants les plus élevés de sa catégorie. Ce courant élevé est spécifiquement adapté aux modules bi-faciaux de forte puissance et aux configurations de grande taille où plusieurs modules de 600–700 Wc sont câblés en série. La plage de tension MPPT de 160 à 950 Vdc couvre l'ensemble des configurations de strings modernes, avec une tension PV maximale de 1 000 Vdc et une tension nominale d'entrée de 600 Vdc. La puissance PV maximale recommandée est de 80 000 Wc, avec un surdimensionnement PV admis jusqu'à 200 % de la puissance nominale, permettant de maximiser la production même en conditions de faible ensoleillement.

Batterie haute tension : deux plages de tension supportées

Le HYD-40K-T1 est compatible avec les batteries haute tension dans deux plages de tension distinctes selon la configuration choisie : 350–435 Vdc ou 600–1000 Vdc. Cette double compatibilité offre une flexibilité importante dans le choix des batteries, selon la technologie et le fabricant retenus pour le projet. Le courant de charge maximal atteint 100A et le courant de décharge maximal est de 64A. La communication BMS s'effectue via RS485 ou CAN selon la configuration, avec auto-adaptation à la plupart des batteries HV du marché. Sofar Solar maintient une liste de compatibilité officielle régulièrement mise à jour, consultable auprès de Wattuneed.

AC-Backup triphasé : basculement en moins de 4 ms et 100 % de charges déséquilibrées

La sortie de secours AC-Backup triphasée du HYD-40K-T1 est l'un de ses atouts distinctifs majeurs. En cas de coupure réseau, l'onduleur bascule en mode îloté en moins de 4 ms, assurant la continuité d'alimentation des charges sensibles sans interruption perceptible. Ce temps de commutation ultra-court qualifie l'onduleur pour l'alimentation de serveurs, de terminaux de paiement (TPE), d'automates industriels, de systèmes de contrôle-commande ou de tout équipement pour lequel une micro-coupure serait critique. La sortie AC-Backup supporte par ailleurs jusqu'à 100 % de charges déséquilibrées entre les trois phases, ce qui est essentiel dans les bâtiments tertiaires où les charges monophasées lourdes sont réparties de manière inégale. L'onduleur supporte également une surcharge de 150 % pendant 10 secondes sur la sortie AC, permettant d'absorber les appels de courant importants au démarrage des moteurs sans déclenchement intempestif.

Peak shaving : lisser les pics de consommation et réduire la facture

Le HYD-40K-T1 intègre une fonction de peak shaving (écrêtage des pics) qui utilise les batteries pour compenser les pointes de consommation instantanée. Lorsque la puissance consommée par le site dépasse un seuil configurable, l'onduleur décharge automatiquement les batteries pour éviter de dépasser la puissance souscrite au contrat réseau, évitant ainsi les pénalités pour dépassement. Cette fonction est particulièrement précieuse pour les sites industriels et tertiaires facturés en puissance souscrite ou en tarif à pointe, où quelques kilowatts de dépassement peuvent générer des surcoûts significatifs.

Détection d'arc AFCI par intelligence artificielle — prévention active des incendies

Le HYD-40K-T1 intègre une détection d'arc électrique (AFCI — Arc Fault Circuit Interrupter) basée sur l'intelligence artificielle. Cette technologie analyse en temps réel la signature électrique des courants PV pour détecter les arcs électriques parasites, qui sont l'une des principales causes d'incendie dans les installations photovoltaïques (connexions MC4 défectueuses, câbles endommagés, jonctions mal serrées). Dès détection d'un arc, l'onduleur coupe automatiquement le circuit concerné et génère une alarme, avant même que l'arc ne provoque un départ de feu. Cette protection active est une garantie supplémentaire de sécurité pour les bâtiments tertiaires, industriels ou collectifs où un incendie aurait des conséquences catastrophiques.

Protections parasurtension intégrées SPD DC Type I+II et AC Type II

Contrairement à la plupart des onduleurs de sa catégorie qui nécessitent l'installation de parafoudres externes, le HYD-40K-T1 intègre directement des parafoudres DC de type I+II sur l'entrée PV et des parafoudres AC de type II sur la sortie réseau. Cette intégration réduit le nombre de composants à installer, simplifie le câblage du tableau électrique et garantit une protection optimale contre les surtensions d'origine atmosphérique (foudre) ou industrielle, sans coût supplémentaire ni encombrement additionnel.

Compatibilité groupe électrogène et gestion multi-source

Le HYD-40K-T1 est compatible avec un groupe électrogène connecté sur le port AC-Grid ou AC-Backup selon la configuration choisie. L'onduleur gère automatiquement la transition entre le réseau public, le PV, les batteries et le groupe électrogène, en assurant la continuité d'alimentation sans intervention manuelle. Cette polyvalence multi-source est particulièrement précieuse sur les sites critiques (hôpitaux, data centers, usines) nécessitant une disponibilité énergétique absolue, ou sur les sites isolés où le réseau public est peu fiable.

Parallélisation jusqu'à 10 unités — jusqu'à 400 kW

Le HYD-40K-T1 peut être associé à 9 autres unités identiques pour atteindre une puissance totale de 400 kW en configuration parallèle, avec stockage et fonction de secours triphasée sur l'ensemble du système. Cette évolutivité permet de dimensionner l'installation progressivement, en commençant par une unité et en ajoutant des onduleurs supplémentaires au fur et à mesure de l'augmentation des besoins ou du budget. La mise en parallèle est particulièrement adaptée aux micro-grids, aux grandes copropriétés, aux zones industrielles ou aux projets de stockage à grande échelle.

Contrôle intelligent des charges non critiques

Le HYD-40K-T1 intègre une sortie de contrôle permettant de délester automatiquement les charges non critiques (chauffage d'appoint, lave-linge, lave-vaisselle, etc.) lorsque le niveau de charge des batteries descend sous un seuil configurable. Ce délestage intelligent prolonge l'autonomie du système en réservant l'énergie stockée aux charges prioritaires (éclairage, réfrigération, informatique, sécurité). Inversement, lorsque le PV produit en excès, ces mêmes charges peuvent être activées automatiquement pour valoriser l'énergie solaire disponible plutôt que de la revendre à un tarif de rachat faible.

Applications recommandées

Bâtiments tertiaires et commerces

Bureaux, supermarchés, centres commerciaux, hôtels : le HYD-40K-T1 sécurise l'alimentation des charges sensibles (TPE, serveurs, caisses, éclairage de sécurité) grâce au backup triphasé avec basculement en moins de 4 ms. La fonction peak shaving réduit la facture d'énergie en lissant les pics de consommation, et l'autoconsommation optimisée via les batteries diminue la dépendance au réseau sur les tranches horaires tarifaires élevées.

Sites industriels et agricoles

L'alimentation triphasée de machines, compresseurs, pompes et chambres froides est assurée sans interruption grâce au backup ultra-rapide. La tolérance à 200 % de surdimensionnement PV permet de rentabiliser au maximum les toitures de grande surface disponibles sur les bâtiments industriels et agricoles. La gestion des pics de charge via le peak shaving est particulièrement utile dans les environnements industriels où les démarrages de moteurs provoquent des appels de courant importants.

Grandes copropriétés et autoconsommation collective

Le HYD-40K-T1 est adapté aux projets d'autoconsommation collective triphasée de grande taille, où la production solaire est partagée entre plusieurs logements ou parties communes. La parallélisation jusqu'à 10 unités permet d'atteindre les puissances nécessaires aux très grandes copropriétés ou aux ensembles résidentiels collectifs, avec gestion partagée des batteries et de la fonction de secours.

Micro-grids et sites semi-autonomes

En mode hybride ou off-grid, le HYD-40K-T1 orchestre l'ensemble des sources d'énergie (PV, batteries, groupe électrogène, réseau) pour maintenir l'alimentation d'un micro-grid avec un minimum de recours aux énergies fossiles. La parallélisation et la robustesse IP66 en font une solution adaptée aux projets de micro-grid dans des zones climatiques difficiles ou des sites industriels isolés.

Surveillance à distance : SolarMan Smart

Le HYD-40K-T1 est compatible avec la plateforme de surveillance SolarMan Smart, accessible via application mobile (iOS et Android) et interface web. La surveillance en temps réel couvre la production PV, la consommation, l'état de charge des batteries et les flux d'énergie entre les différentes sources. Le réglage des paramètres, la mise à jour du firmware et la consultation des alarmes sont accessibles à distance, sans intervention sur site. La connexion s'effectue via un logger Wi-Fi (WiFi Stick) vendu séparément — non fourni de série avec l'onduleur. Des options de connexion 4G et LAN sont également disponibles pour les sites sans Wi-Fi fiable.

Installation simplifiée et mise en service rapide

La mise en service du HYD-40K-T1 s'effectue via l'écran LCD intégré ou l'application mobile Sofar, guidant l'installateur pas à pas dans la configuration des paramètres réseau, batterie et backup. La conception optimisée de l'onduleur facilite le raccordement des câbles PV, batterie et AC, et la mise en service peut être réalisée rapidement par un installateur qualifié. Le poids de 75 kg et les dimensions de 850 × 660 × 305 mm nécessitent une fixation murale solide avec au moins deux personnes pour l'installation.

Robustesse, protections et certifications

L'indice de protection IP66 — supérieur à l'IP65 standard — garantit une étanchéité totale aux jets d'eau puissants, permettant une installation en extérieur dans des conditions climatiques difficiles (pluie, neige, poussière). L'onduleur fonctionne de -30°C à +60°C avec déclassement au-delà de 45°C. La distorsion harmonique en courant (THDi) est inférieure à 3 % de la puissance nominale. La fréquence nominale est 50 Hz (ou 60 Hz), avec plage admise 45–55 Hz / 55–65 Hz. L'onduleur est conforme à l'ensemble des normes européennes en vigueur pour le raccordement réseau.

Caractéristiques techniques principales

Écran Principal

L'écran LCD est tactile et affiche les informations générales de l'onduleur.

1 • L'icône au centre de l'écran d'accueil indique que le système fonctionne normalement. Si elle affiche "comm./F01~F64", cela signifie que l'onduleur a des erreurs de communication ou d'autres erreurs. Le message d'erreur s'affichera sous cette icône (erreurs F01-F64, les détails des erreurs peuvent être consultés dans le menu Alarmes du système).

2 • En haut de l'écran se trouve l'heure.

3 • Icône de configuration du système. Appuyez sur ce bouton pour accéder à l'écran de configuration du système, qui inclut la configuration de base, la configuration de la batterie, la configuration du réseau, le mode de fonctionnement du système, l'utilisation du port générateur, les fonctions avancées et les informations sur la batterie Li-Ion.

4 • L'écran principal affiche les informations concernant le solaire, le réseau, la charge et la batterie. Il indique également la direction du flux d'énergie par des flèches. Lorsque la puissance approche d'un niveau élevé, la couleur des panneaux passe du vert au rouge, ce qui permet de visualiser clairement les informations du système sur l'écran principal.

- La puissance PV et la puissance de charge restent toujours positives.

- Une puissance réseau négative signifie une vente au réseau, positive signifie une réception du réseau.

- Une puissance de batterie négative signifie une charge, positive signifie une décharge.

Fonctionnement de l'onduleur avec des batteries Pylontech

Découvrez les fonctionnalités avancées des onduleurs hybrides Deye

Optimisez votre installation solaire et gérez votre consommation d'énergie de manière plus efficace grâce aux vidéos dédiées aux onduleurs hybrides Deye. Découvrez les meilleures fonctionnalités et applications de cette technologie innovante. Il suffit de cliquer sur le titre pour accéder à la vidéo correspondante.

1. Fonction peak shaving de l'onduleur hybride Deye

Apprenez comment utiliser la fonction Peak Shaving pour réduire votre consommation d’énergie lors des pics de demande et ainsi optimiser vos coûts énergétiques.

2. Mode de réinjection prioritaire pour l'onduleur hybride Deye

Découvrez le premier mode de vente de l'onduleur hybride Deye, une vidéo incontournable pour comprendre la manière de présenter et de vendre ce produit.

3. Configuration avec batterie lithium-ion Pylontech

Suivez notre guide pour connecter et configurer un onduleur Deye avec une batterie lithium-ion Pylontech afin de maximiser l'efficacité de votre installation.

4. Fonction time of use de l'onduleur hybride Deye

Optimisez votre consommation d’énergie en fonction des horaires de la journée avec la fonction Time of Use, pour mieux gérer vos coûts énergétiques.

5. Utilisation de la charge intelligente de l'onduleur hybride Deye

Maximisez l'efficacité de votre installation grâce à la fonction de charge intelligente, qui permet une gestion optimale de l'énergie.

6. Utilisation du mode sans batterie avec l'onduleur hybride Deye

Apprenez à faire fonctionner votre onduleur hybride Deye sans batterie pour une configuration plus simple et économique.

7. Fonction parallèle de l'onduleur hybride Deye

Découvrez comment connecter plusieurs onduleurs Deye en parallèle pour augmenter la capacité de votre installation selon vos besoins énergétiques.

8. Charge de la batterie avec un générateur diesel

Une solution idéale pour les zones sans accès constant au réseau électrique. Apprenez comment utiliser un générateur diesel pour charger vos batteries avec l'onduleur hybride Deye.

Optimisez votre consommation énergétique dès aujourd'hui !

Choisissez la vidéo qui vous intéresse et découvrez comment tirer parti des fonctionnalités avancées des onduleurs hybrides Deye pour une gestion énergétique optimale et des économies durables.

L'onduleur hybride Deye SUN-10K-SG04LP3-EU est une solution puissante et flexible pour une gestion énergétique optimisée. Avec une haute efficacité, une protection complète et des fonctionnalités de contrôle avancées, il est parfait pour vos besoins en stockage d'énergie et applications solaires. Son design intelligent et ses caractéristiques robustes en font un excellent choix pour les besoins énergétiques modernes.
