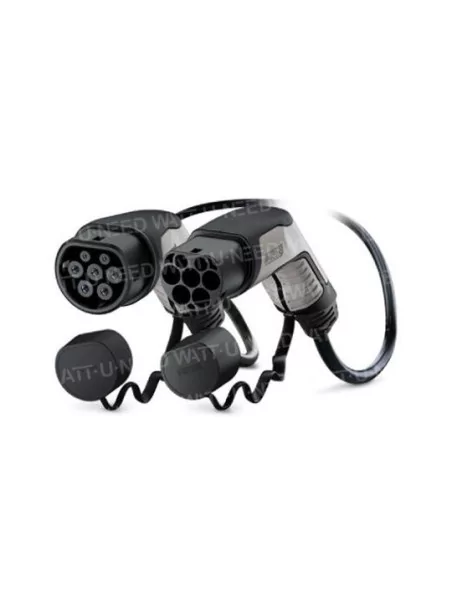

Câble de charge AC mobile avec connecteur de charge

PHOENIX CONTACT

340,21 € TTC

Câble de charge AC mobile avec connecteur de charge côté véhicule et connecteur de charge côté infrastructure, avec caches de protection.



Plus de détails

En savoir plus

Câbles de charge AC



Câble de charge CA mobile avec connecteur de charge pour véhicule et pour infrastructure, destiné à une recharge en courant alternatif (CA) de véhicules électriques (EV) dotés d'entrées pour véhicules de type 2, compatible avec les prises de charge d'infrastructure de type 2 installées sur des stations de charge pour l'électromobilité (EVSE).



Avantages

  • Conception uniforme de tous les connecteurs de charge de véhicule et connecteurs de charge d'infrastructure Phoenix Contact
  • Surface argentée des contacts de puissance et de signalisation
  • Conception et production conformes aux normes de l'industrie automobile IATF 16949 et ISO 9001
  • Données sur les matières disponibles dans la base matière IMDS (International Material Data System)
  • Maniement aisé grâce à la poignée ergonomique et composant de poignée supplémentaire en caoutchouc
  • Contrôle effectué conformément aux tests sélectionnés des normes automobiles LV124, LV214, LV215-2
  • Contrôlé selon les exigences EV Ready 37
  • Modèle d'enfichage marqué au laser et conforme à la norme DIN EN 17186
  • Etanchéité longitudinale permanente contre toute pénétration d'eau dans le câble

Schémas



Affectation des broches connecteur de charge d'infrastructure

Affectation des broches connecteur de charge d'infrastructure


Affectation des broches connecteur de charge de véhicule

Affectation des broches connecteur de charge de véhicule


Définition de la terminologie

Définition de la terminologie


Notice d'utilisation

Notice d'utilisation


Dimensions



Dimensions connecteur de charge du véhicule

Connecteur de charge du véhicule


Dimensions connecteur de charge d'infrastructure

Connecteur de charge d'infrastructure


Caractéristiques



Finition côté véhicule :type 2
Courant nominal :32 A
Type de courant :AC monophasé
Nombre de conducteurs de communication :
Finition côté infrastructure :type 2
Avec Incable Control Box (ICCB) :Non
Mode de charge :mode 3
tension nominale :250 V
Avec capteur de températureNon
