Wie man den COM-Port eines Sofar HYD-Wechselrichters richtig anschließt

Einführung

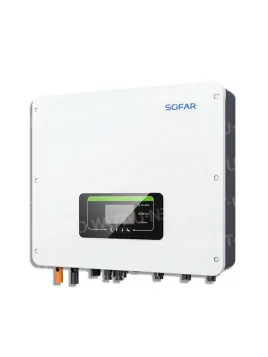

Die Sofar HYD Hybrid-Wechselrichter verfügen über einen multifunktionalen Kommunikationsport (oft als COM bezeichnet), der für die intelligente Verwaltung von Batterien, Zählern und Überwachungsmodulen unerlässlich ist. Ein korrekter Anschluss dieses Ports gewährleistet einen optimalen Betrieb des Systems.

Wozu dient der Multifunktionsport?

Dieser 16-polige Anschluss ermöglicht :

• Die RS485-Kommunikation mit einem Energiezähler
• Die RS485- oder CAN-Kommunikation mit einer intelligenten Batterie
• Die Kaskadenverbindung zwischen mehreren Wechselrichtern
• Die Überwachung über einen externen Dongle
• .

Pin-Schema des Multifunktionsports

Hier die Pinbelegung, die aus dem technischen Handbuch von Sofar stammt:

1

2

34

5

6

7

CANO_H

CAN.

8

CANO_L

CAN

9

BAT_Temp

.

VCC

Beispiel für die Verwendung

• Zähler (z.B. DTSU666)

➝

• RS485A2 (PIN 5) und RS485B2 (PIN 6)
• Batterie Sofar BTS

➝

• CANO_H (PIN 7) und CANO_L (PIN 8)

BMS

• RS485 (Pylontech)

➝

• 485TXO+ (PIN 10) und 485TXO- (PIN 11)

Der Anschluss erkennt automatisch, ob die Batterie über CAN oder RS485 kommuniziert.

Tipps für die Installation

• Verwenden Sie Original- oder zertifizierte Stecker, um die Wasserdichtigkeit (IP65) zu gewährleisten
• Beachten Sie die Polarität A+/B- bei RS485
• Setzen Sie einen RS485-Abschluss von 120Ω, wenn das Kabel länger als 50 m ist
• Versorgen Sie den VCC-Pin (PIN 16) niemals manuell mit Strom
• .

Kompatible Produkte sind auf wattuneed.com erhältlich.

• Batterie Sofar BTS 5K
• Zähler DTSU666
• Wechselrichter Sofar HYD 15KTL-X
