AC-Kopplung 2025 : Vollständiger Leitfaden 6 Konfigurationen Hybrid-Wechselrichter

AC-Kopplung: die flexible Lösung für zusätzliche Speicherkapazität

Mit dem Aufschwung der Speicherung von Solarenergie in Belgien und Frankreich etabliert sich die AC-Kopplungstechnik (oder AC Coupling) als flexible Lösung für die Erweiterung bestehender Photovoltaikanlagen um Batterien. Im Gegensatz zur DC-Kopplung, bei der die Module über einen einzigen Hybrid-Wechselrichter mit den Batterien verbunden sind, besteht die AC-Kopplung darin, einen (Hybrid-)Wechselrichter-Ladegerät auf der AC-Seite parallel zu einem bereits vorhandenen PV-Wechselrichter anzuschließen.

In der Praxis bleibt der Modulpark an seinen ursprünglichen Netzwechselrichter (Fronius, SMA, Huawei, Mikro-Wechselrichter...) angeschlossen, und der Hybrid-Wechselrichter mit Batterien wird parallel zur Wechselstromseite an die Schalttafel angeschlossen. Diese Architektur ermöglicht es, die ursprüngliche PV-Anlage ohne Änderungen auf der Gleichstromseite beizubehalten und gleichzeitig Speicherplatz und Energieautonomie hinzuzufügen.

„Die Wechselstromkopplung bietet universelle Kompatibilität: Alle Ihre Wechselrichter arbeiten über das Hausnetz zusammen und sorgen für ein intelligentes Energiemanagement für Speicherung, Notstromversorgung und finanzielle Optimierung.“ – Technische Abteilung Wattuneed

Dieser umfassende Leitfaden untersucht die 6 möglichen Konfigurationen und Szenarien für die Wechselstromkopplung im Jahr 2025, ihre Vorteile, technischen Herausforderungen und Lösungen zur Optimierung Ihres Eigenverbrauchs. Unabhängig davon, ob Sie ein einphasiges oder dreiphasiges System, ein Netz mit oder ohne Neutralleiter oder eine Mischung aus Wechselrichtern verschiedener Marken (Deye, Sofar, Fronius, SMA...) haben, dieser Leitfaden hilft Ihnen, die Wechselstromkopplung professionell zu beherrschen.

Konfiguration 1: Einfache Wechselstromkopplung Netzgekoppelter Wechselrichter + Hybrid-Wechselrichter

Die erste Konfiguration ist die gängigste und am einfachsten umzusetzende: Fügen Sie einen Hybrid-Wechselrichter zu einem bestehenden Photovoltaik-Wechselrichter hinzu. Wenn Sie bereits über einen Netzwechselrichter (auch Grid-Tie- oder String-Wechselrichter genannt) für Ihre Module verfügen, können Sie einen Hybrid-Wechselrichter (oder Wechselrichter-Ladegerät) hinzufügen, der an einen Batteriesatz angeschlossen ist.

Funktionsprinzip der einfachen Wechselstromkopplung

Beide Wechselrichter arbeiten parallel im Hausnetz:

• Der PV-Wechselrichter speist die Solarenergie als Wechselstrom ein und versorgt den momentanen Verbrauch des Hauses.
• Der Hybrid-Wechselrichter entnimmt diesen Wechselstromüberschuss, um die Batterie durch Umwandlung von Wechselstrom in Gleichstrom zu laden.
• Am Abend oder bei Bedarf speist der Hybrid die gespeicherte Energie (DC→AC) wieder ein, um das Haus mit Strom zu versorgen.
• Das Ganze wird synchronisiert, wobei die 230 V 50 Hz des internen Netzes aufrechterhalten werden.

Diese Lösung eignet sich ideal für die Nachrüstung einer bestehenden Solaranlage, da die Gleichstromverkabelung der Module nicht verändert werden muss. So profitiert man von den Vorteilen beider Systeme: dem hohen Wirkungsgrad des speziellen PV-Wechselrichters (98–99 %) und der Flexibilität des Hybrid-Wechselrichters für Speicherung und Backup.

Vorteile der einfachen AC-Kopplung

• Schnelle Installation: Nur Wechselstromanschluss, keine Änderungen an der Gleichstromseite der Module
• Universelle Kompatibilität: Funktioniert mit allen auf dem Markt erhältlichen PV-Wechselrichtern
• PV-Wechselrichter geschützt: Garantie und Funktion unverändert
• Skalierbarkeit: Batteriekapazität je nach Bedarf anpassbar
• Backup möglich: Der Hybrid-Wechselrichter kann wichtige Verbraucher netzunabhängig versorgen

Konkret überwacht der Hybrid die Spannung/Frequenz des internen Netzes und lädt die Batterie, sobald ein Solarüberschuss festgestellt wird. Es muss jedoch darauf geachtet werden, dass der Hybrid-Wechselrichter die erforderliche Ladeleistung unterstützt und eine gute Koordination zwischen den beiden Wechselrichtern konfiguriert wird. 🔗 Siehe Funktionen AC Coupling Deye

Konfiguration 2: AC-Kopplung mit mehreren Wechselrichtern (mehrere PV + ein Hybrid)

Es ist nicht ungewöhnlich, dass mehrere PV-Wechselrichter in Betrieb sind, z. B. zwei String-Wechselrichter mit unterschiedlicher Ausrichtung oder eine Gruppe von Mikro-Wechselrichtern auf einem komplexen Dach. AC Coupling bietet eine hohe Kompatibilität zwischen verschiedenen Marken: Ein Sofar-Hybrid-Wechselrichter kann die Energie von Enphase-Mikro-Wechselrichtern zurückgewinnen, oder ein Deye-Hybrid kann mit einem Huawei-Wechselrichter zusammenarbeiten.

Grundsätze der Multi-Wechselrichter-Koordination

Solange alle an dieselbe Wechselstromtafel angeschlossen sind, bleibt das Prinzip dasselbe. Der Hybrid-Wechselrichter „sieht” die Summe der PV-Erzeugungsleistungen und moduliert die Batterieladung entsprechend. Der Schlüssel liegt in der Koordination und Regulierung, um Konflikte zu vermeiden.

Typische Konfiguration mit mehreren Wechselrichtern

Beispiel für ein Wohnhaus in Belgien:

• PV-Wechselrichter 1: Fronius Primo 5.0 (5 kW, Südausrichtung, 12 Module à 415 Wp)
• PV-Wechselrichter 2: 6 Mikro-Wechselrichter Enphase IQ7+ (1,8 kW, Ausrichtung nach Osten, 6 Module 300 Wp)
• Hybrid-Wechselrichter: Deye SUN-6K-SG04LP3 (6 kVA dreiphasig, 2 MPPT für direkte PV verfügbar)
• Batterie: 3× Pylontech Force-L2 (insgesamt 10,8 kWh, 48 V 225 Ah)
• Gesamt-PV-Leistung: 6,8 kW AC-gekoppelt (Verhältnis 1,13 akzeptabel)

In dieser Konfiguration sammelt der Deye-Hybrid-Wechselrichter die kumulierte Produktion der beiden PV-Quellen über AC-Kopplung. Der Überschuss lädt vorrangig die Batterie, und die Einspeisung ins Netz erfolgt erst, wenn die Batterie voll ist. Die Enphase-Mikro-Wechselrichter produzieren dank der Frequenzverschiebung des Deye auch im Backup-Modus weiter.

Zu beachtende Punkte bei mehreren Wechselrichtern

• Unterstützung des Inselbetriebs: Vergewissern Sie sich, dass Ihre PV-Wechselrichter eine variable Frequenz von 50-52 Hz akzeptieren
• Gesamtleistung: Überschreiten Sie nicht die AC-Ladekapazität des Hybridsystems (siehe Abschnitt 4).
• Unterschiedliche Ausrichtung: Verwenden Sie zur Optimierung nach Möglichkeit vom Hybrid getrennte MPPT.
• Kommunikation: Externer Modbus-Zähler für feine Abstimmung empfohlen

Konfiguration 3: Sonderfall Dreiphasennetz 3×230 V ohne Neutralleiter (IT)

Bestimmte Anlagen, insbesondere in Belgien oder in älteren Wohngebäuden, sind dreiphasig 3×230 V ohne Neutralleiter (IT-Netz). Dieser sensible Fall erfordert besondere Aufmerksamkeit bei der Wechselstromkopplung. In einem 3×230-V-Netz gibt es keinen Neutralleiter: Die Spannung von 230 V liegt zwischen jedem Phasenpaar (anstelle von Phase-Neutralleiter).

Kompatibilität von Wechselrichtern mit IT-Netzen

Wenn Ihr Hybrid-Wechselrichter oder Ihre PV-Wechselrichter nicht für diesen Modus ausgelegt sind, könnten sie Phantomfehler erkennen oder sich ständig trennen. Glücklicherweise gibt es Lösungen für die Wechselstromkopplung in 3×230 V ohne Neutralleiter:

Deye-Konfiguration im belgischen IT-Netz

Die Hybrid-Wechselrichter der Serie SG04LP3 von Deye unterstützen nativ den 3×220V-IT-Modus, sofern die Firmware auf dem neuesten Stand ist (mindestens v1.46). Hier ist die Konfigurationsprozedur:

1. Menü „Advanced Settings“: Rufen Sie die erweiterten Netzwerkeinstellungen auf.
2. Grid Standard: Wählen Sie „Belgium IT 3×220V” oder „VDE0126 LL230”
3. Voltage Range: Spannungsbereiche 180-264 V zwischen den Phasen einstellen
4. Frequency Range: 47,5-51,5 Hz gemäß lokaler Norm konfigurieren
5. Schutztyp B: DC-Isolationsfehlererkennung aktivieren
6. Funktionstest: Synchronisation 10 Minuten vor der Validierung überprüfen

„Die IT-Konfiguration auf Deye erfordert unbedingt die neueste Firmware. Wir aktualisieren die Wechselrichter systematisch vor dem Versand, um die Kompatibilität mit dem belgischen 3×230V-Netz zu gewährleisten.” – Technischer Service Wattuneed

Wichtige Vorsichtsmaßnahmen für das IT-Netzwerk

• Obligatorische Isolationsmessung: Permanenter Isolationswächter (CPI) gemäß Normen erforderlich
• Schutz Typ B: Differentialschutz für Gleichstromfehler
• Angepasste Schwellenwerte: Spezifische IT-Spannungs-/Frequenzbereiche, die sich von TN/TT unterscheiden
• Professionelle Prüfung: Validierung durch einen zugelassenen Installateur vor der Inbetriebnahme

Zusammenfassend lässt sich sagen, dass eine 3×230-V-Wechselstromkopplung ohne Neutralleiter mit kompatibler Hardware und einer speziellen Konfiguration durchaus möglich ist. Nach der richtigen Konfiguration läuft Ihr System in diesem Netztyp stabil, wie zahlreiche erfolgreiche Installationen von Deye und SMA im belgischen IT-Netz belegen.

Konfiguration 4: Management von Wechselstromlasten und Rückkopplungsrisiken

Die Wechselstromkopplung bedeutet, dass die Batterieladung über einen doppelten Wechselstrom-Gleichstrom-Durchlauf erfolgt: Der PV-Wechselrichter sendet Wechselstrom, den der Hybrid-Wechselrichter in Gleichstrom umwandelt, um ihn in den Batterien zu speichern. Dieser Prozess ist effizient (Wirkungsgrad 92-95 %), aber es gibt Grenzen, die eingehalten werden müssen, um die Sicherheit und Zuverlässigkeit des Systems zu gewährleisten.

Die kritische Regel des Faktors 1,0

Der entscheidende Parameter ist der maximale Wechselstrom (oder die maximale Leistung), den der Hybrid-Wechselrichter aufnehmen kann. Eine bewährte Praxis (insbesondere von Victron und SMA) besteht darin, sicherzustellen, dass die gesamte PV-Leistung die VA-Leistung des Hybrid-Wechselrichters nicht überschreitet.

Kritisches Beispiel für eine Überdimensionierung:

• Installation: Hybrid-Wechselrichter Sofar HYD5000-EP (5 kVA Nennleistung)
• AC-gekoppelte PV: 8 kW Mikro-Wechselrichter (Faktor 1,6 ❌)
• Gefährliches Szenario: Bei voller Sonneneinstrahlung versorgen 8 kW die 2-kW-Lasten.
• Überschuss: 6 kW müssen über den 5-kVA-Hybrid in die Batterie fließen
• Folge: Der Wechselstrom der Last überschreitet 26 A → Überhitzung, Schwankungen, Sicherheitsabschaltung

Das Phänomen der Rückkopplung verstehen

„Rückkopplung” bezieht sich auf das Szenario, in dem überschüssige Leistung unkontrolliert zwischen Wechselrichtern hin- und herfließt. Stellen Sie sich folgende Situation vor:

1. Ausgangszustand: Batterie zu 100 % geladen, PV-Leistung 7 kW, Hausverbrauch 1 kW
2. Überschuss 6 kW: Kann weder in die Batterie (voll) noch ins Netz (Null-Export aktiviert) eingespeist werden
3. Hybridreaktion: Erhöht die Frequenz auf 50,5 Hz, um die PV zu senken
4. PV reduziert auf 4 kW: Batterie erkennt mögliche Ladung, senkt Frequenz auf 50 Hz
5. PV steigt wieder auf 7 kW: Zyklus beginnt von vorne → Schwankungen 10-20 Mal/Minute
6. Folge: Vorzeitiger Verschleiß der Komponenten, Produktionsverlust von 15–25 %, Ausfallrisiko

Professionelle Lösungen gegen Rückkopplung

• Korrekte Dimensionierung: PV AC ≤ Hybridleistung (Faktor 1,0)
• Ausreichende Batteriekapazität: Mindestens 2 kWh pro kW gekoppelter PV-AC
• Kontrollierte Netzeinspeisung: Begrenzte Einspeisung bei voller Batterie zulassen (z. B. max. 3 kW)
• Intelligente Lastabwurf: SmartLoad aktivieren, um Überschüsse zu verbrauchen (Warmwasserbereiter, Schwimmbad)
• Gestaffelte Frequenz: Sanfte Rampe 50,0→51,5 Hz über 60 Sekunden konfigurieren

Konfiguration 5: Priorisierung der Batterie vor dem Netzeinspeisung

Eines der Hauptziele einer AC-gekoppelten Anlage ist die Maximierung des Eigenverbrauchs, d. h. der lokale Verbrauch oder die lokale Speicherung von Solarstrom anstatt dessen Rückspeisung ins Netz. Das System muss daher so konfiguriert werden, dass das Laden der Batterie Vorrang vor jeglicher Netzeinspeisung hat.

Strategien zur Priorisierung der Batterie

Null-Export-Konfiguration auf Deye SUN-SG04LP3

Hier finden Sie die vollständige Vorgehensweise zur Aktivierung der Null-Einspeisung mit Batteriepriorität auf dem Deye-Hybrid-Wechselrichter:

1. CT-Klemme anschließen: Stromsensor an die Klemmen CT1/CT2 des Wechselrichters anschließen
2. CT-Richtung: Pfeil auf dem CT zum Netz (Ausgang der Schalttafel), in der Überwachung überprüfen
3. Menü EMS → Feed-in Control: Modus „Zero Export” auswählen
4. Feed-in Power Limit: 0 W (oder 50 W technische Marge) einstellen
5. Priority Settings: „Battery First” vor „Grid” konfigurieren
6. SOC Trigger: Einspeisung nur zulässig, wenn SOC > 98 %
7. Time Control: Nacht-Export deaktivieren (verhindert unnötige Batterieentladung)
8. Funktionstest: Netzzähler überprüfen = 0 W ±50 W bei Solarstromproduktion

„Mit Null-Einspeisung und richtig konfigurierter Batteriepriorität erreichen unsere Kunden einen Eigenverbrauch von 75–85 % gegenüber 30–40 % ohne Speicherung. Die Amortisationszeit des Batteriesystems verkürzt sich von 8–9 Jahren auf 5–6 Jahre.” – Studie Wattuneed 2024

Erweiterte Tarifoptimierung

In Belgien mit Prosumer-Tarif und in Frankreich mit dynamischen Tarifen ermöglicht die Zeitprogrammierung eine finanzielle Optimierung des Systems:

• 00:00–06:00 Uhr (Nebenzeiten 0,18 Euro/kWh): Laden der Netzbatterie auf 50 % SOC, wenn ein bewölkter Tag vorhergesagt ist
• 06:00–09:00 Uhr (Spitzenzeiten 0,28 Euro/kWh): Vorrangige Batterieentladung, vollständige PV-Nutzung, falls verfügbar
• 09:00–16:00 Uhr (Normaltarif): Batterieladung 100 % über PV-Überschuss, keine Einspeisung
• 16:00–22:00 Uhr (Spitzentarif 0,32 Euro/kWh): Maximale Batterieentladung, direkte PV-Einspeisung ins Haus
• 22:00–24:00 Uhr: Automatikmodus je nach SOC und KI-Wettervorhersage

Diese Time-of-Use-Strategie generiert im Vergleich zu einer einfachen Batteriepriorität ohne Zeitprogrammierung zusätzliche jährliche Einsparungen von 400 bis 700 Euro. 🔗 Vollständiger Leitfaden zur Vermeidung von Ausfällen

Konfiguration 6: Vermeidung von Ausfällen von Wechselrichtern in AC-Kopplung

Ein Ausfall eines PV-Wechselrichters tritt auf, wenn er sich plötzlich vom Netz trennt, in der Regel aufgrund einer Spannungs- oder Frequenzabweichung. Bei der AC-Kopplung sollen zwei Arten von Ausfällen vermieden werden: solche, die mit dem öffentlichen Netz zusammenhängen (Überspannungen, Instabilität), und solche, die mit der internen Verwaltung des Systems zusammenhängen (Frequenz außerhalb des Bereichs, Überlastungen).

Hauptursachen für Ausfälle bei AC-Kopplung

Professionelle Lösungen gegen Ausfälle

1. Konfiguration des Mikronetzmodus auf PV-Wechselrichtern

Aktivieren Sie den erweiterten Inselmodus, der den Betrieb mit variablen Frequenzen/Spannungen ermöglicht:

• Fronius: Menü Setup → Land → MicroGrid → Bereiche 48-52 Hz / 200-264 V
• SMA: Grid Guard Code → Erweiterte Einstellungen → Frequenz 47,5-52 Hz
• Huawei: Erweitert → Anti-Islanding → Erweiterter Bereich aktiviert

2. Stabilisierung der lokalen Netzspannung über die Batterie

Der Solarüberschuss, der zu einem Anstieg der Spannung geführt hätte, wird in die Batterie aufgenommen, anstatt eingespeist zu werden, wodurch die lokale Spannung niedriger bleibt. Laut Rückmeldungen aus der Praxis reduziert ein Hybrid-Wechselrichter mit Speicher das Risiko eines Netzausfalls auf nahezu null, gegenüber 15-30 % möglichen Verlusten ohne Speicher in Gebieten mit schwachem Netz.

3. Anti-Ausfall-Parameter des Hybrid-Wechselrichters

• Lange Wiederanschlusszeit: 60 Sekunden, um schnelle Ein-/Ausschaltzyklen zu vermeiden
• Sanfte Frequenzrampe: 50,0→51,5 Hz über 60 s (anstelle von 30 s abrupt)
• Erweiterte Spannungsschwellen: 198–264 V, um vorübergehende Schwankungen zu tolerieren
• Deaktivieren Sie unnötige LOM: Erkennung des Netzausfalls am Backup-Eingang, wenn dieser nicht verwendet wird

4. Angemessene Dimensionierung der Batterie

Eine ausreichend große Batterie verhindert, dass bei voller Produktion zu schnell 100 % erreicht werden, was häufig zu Floating-Zuständen und PV-Ausfällen führt. Regel: Batteriekapazität ≥ 2 kWh pro kW gekoppelter PV-Wechselstromleistung.

„90 % der Kundenausfälle lassen sich durch drei Maßnahmen beheben: Aktivierung des Mikronetzmodus auf der PV-Anlage, Null-Einspeisung mit Batteriepriorität und Erhöhung der Batteriekapazität von 5 auf 10 kWh. Der ROI der zusätzlichen Batterie beträgt dank der Vermeidung von Verlusten 3-4 Jahre.“ – Technischer Support Wattuneed

Überwachung und Diagnose von Ausfällen

Moderne Überwachungsplattformen ermöglichen eine genaue Identifizierung der Ursachen für Ausfälle:

• Solarman (Deye): Ereignisverlauf mit Fehlercodes, Spannungs-/Frequenzkurven
• Solar.web (Fronius): Trennungsprotokolle mit Zeitstempel und Netzwerkparametern
• Sunny Portal (SMA): Netzqualitätsanalyse, Warnmeldungen bei Überschreitung von Schwellenwerten

Durch die Analyse dieser Daten kann ein Installateur die Parameter optimieren, um wiederkehrende Ausfälle endgültig zu beseitigen.

Praxisbeispiele: erfolgreiche vollständige AC Coupling-Konfigurationen

Fall 1: Einfamilienhaus in Belgien mit bestehender Fronius-Anlage

• Erstinstallation: Fronius Primo 5.0-1 + 12 Module 415 Wp (5 kWp Süd, seit 2020)
• Problem: Einspeisung von 65 % der Produktion, Prosumer 372 Euro/Jahr, häufige Ausfälle >253 V
• AC-Kopplungslösung: Hinzufügen von Deye SUN-5K-SG04LP3 + 2× Pylontech US5000 (9,6 kWh)
• Konfiguration:
  • Fronius auf GRID, Deye auf GRID, Batterie auf Deye
  • Zero Export aktiviert mit CT-Klemme 100A
  • Fronius im Mikronetzmodus 48-52 Hz
  • Batteriepriorität 100 % vor Einspeisung
• Ergebnisse nach 12 Monaten:
  • Eigenverbrauch 38 % → 78 % (+40 Punkte)
  • Vermeidung von Prosumer: 372 Euro/Jahr eingespart
  • Ausfälle: 22 Vorfälle/Monat → 0 Vorfälle
  • ROI des Batteriesystems: 5,8 Jahre

Fall 2: Dreiphasiger 3×230V IT-Gewerbe mit mehreren Wechselrichtern

• Erstinstallation: 2× SMA Sunny Boy 5.0 + 18 Mikro-Wechselrichter Enphase IQ7+ (insgesamt 14,4 kWp)
• Netz: Dreiphasig 3×230 V ohne Neutralleiter (alter belgischer IT-Typ)
• Problem: Massive Einspeisung mittags 12 kW, Unterverbrauch nachts, hohe Netzkosten
• Lösung AC-Kopplung: Deye SUN-10K-SG04LP3 (IT-Firmware) + 4× Pylontech Force-L2 (14,2 kWh)
• Spezifische IT-Konfiguration:
  • Netzstandard = Belgien IT 3×220 V
  • Spannungsbereich 180-264 V Phase-Phase
  • Schutz Typ B aktiviert
  • 3 SMA/Enphase-Wechselrichter verteilt auf 3 Phasen
  • Begrenzte Einspeisung 3 kW (Prosumer-Schwelle)
• Ergebnisse nach 12 Monaten:
  • Eigenverbrauch 32 % → 81 % (+49 Punkte)
  • Rechnung -1840 Euro/Jahr (Prosumer + Spitzen-/Nebenzeiten)
  • Peak Shaving 15 kW → 9 kW Spitzenlast (vermeidet Zähler-Upgrade)
  • ROI des Systems: 4,2 Jahre

Fall 3: Villa in Frankreich mit Sofar + Lastabwurf SmartLoad

• Erstinstallation: Sofar Solar 8.8KTL-X + 24 Module 375 Wp (9 kWp Südost/Südwest)
• Energieintensive Geräte: Swimmingpool 2,5 kW, Warmwasserbereiter 3 kW, EV-Ladestation 7 kW
• Problem: Nicht genutzter Überschuss am Mittag (Rückkauf 0,10 Euro/kWh), teure Spitzen am Abend (0,32 Euro/kWh)
• Fortschrittliche AC-Kopplungslösung: Sofar HYD6000-EP + BTS-Batterie 10,24 kWh + SmartLoad
• Intelligente Konfiguration:
  • Gemischte AC-Kopplung: PV-String am Netz, Mikro-Wechselrichter für Schwimmbad am GEN-Port
  • SmartLoad: Pool aktiviert, wenn SOC>70 % + Überschuss >1,5 kW
  • Warmwasserbereiter wird über Schütz gesteuert, wenn SOC>60 % 11–15 Uhr
  • Time-of-Use: Batterieladung HC nachts, Entladung HP abends
  • Strikt kein Export, um den Eigenverbrauch zu maximieren
• Ergebnisse nach 12 Monaten:
  • Eigenverbrauch 41 % → 89 % (+48 Punkte)
  • Rechnung -2150 Euro/Jahr (Tarifoptimierung + gesteuerte Geräte)
  • 100 % solarbetriebener Pool (0 Euro Stromkosten gegenüber 380 Euro/Jahr zuvor)
  • EV-Ladestation zu 68 % mit Solarenergie + Batterie aufgeladen
  • ROI des Systems: 4,9 Jahre

Vergleich zwischen AC-Kopplung und DC-Kopplung

Die Wahl zwischen AC- und DC-Kopplung hängt von Ihrer individuellen Situation ab. Hier ist ein objektiver Vergleich, der Ihnen bei der Entscheidung helfen soll:

Endpunktzahl: AC-Kopplung 8 Punkte | DC-Kopplung 5 Punkte

AC-Kopplung ist eindeutig die beste Wahl für bestehende Anlagen und Skalierbarkeitsanforderungen. DC-Kopplung bleibt die bevorzugte Option für neue Anlagen, die von Anfang an optimiert sind.

Häufig gestellte Fragen (FAQ) AC-Kopplung

Kann ich AC-Kopplung mit jeder Marke von PV-Wechselrichtern durchführen?

Ja, AC Coupling ist universell einsetzbar, da die Kommunikation über die Spannung/Frequenz des Wechselstromnetzes erfolgt. Alle modernen netzgekoppelten Wechselrichter (Fronius, SMA, Huawei, Solaredge, Enphase/APSystems-Mikrowechselrichter...) funktionieren mit AC-Kopplung mit Hybrid-Wechselrichtern von Deye, Sofar, Victron usw. Die einzige Voraussetzung ist, dass Sie den Mikronetzmodus aktivieren, wenn Sie ein funktionsfähiges Backup wünschen.

Wie hoch ist der Wirkungsgradverlust durch die doppelte AC/DC-Umwandlung?

Die doppelte Umwandlung (PV→AC durch Netzwechselrichter, dann AC→DC durch Hybridwechselrichter zum Laden der Batterie) führt zu einem Verlust von 5-8 % im Vergleich zur direkten DC-Kopplung. Konkret bedeutet dies bei 1000 kWh PV-Überschuss: AC-Kopplung speichert 920-950 kWh gegenüber DC-Kopplung 960-980 kWh. Dieser Unterschied wird durch die Flexibilität und universelle Kompatibilität der AC-Kopplung mehr als ausgeglichen.

Wie viel kostet die Nachrüstung einer bestehenden Anlage mit einem Wechselstrom-Kopplungssystem?

Richtwert für Belgien/Frankreich 2025 für ein bestehendes 5-6-kWp-Haus:

• Hybrid-Wechselrichter 5 kVA: 1200–1800 Euro (Deye/Sofar/WKS)
• 10-kWh-Lithium-Batterie: 4500-6500 Euro (Pylontech/BYD/Delong)
• Zubehör: 200-400 Euro (CT-Klemme, Kabel, Schutzvorrichtungen)
• Professionelle Installation: 800-1500 Euro (inklusive Konfiguration)
• Gesamt: 6700-10200 Euro inkl. MwSt., je nach Marke und Kapazität
• Durchschnittlicher ROI: 5–7 Jahre mit Tarifoptimierung

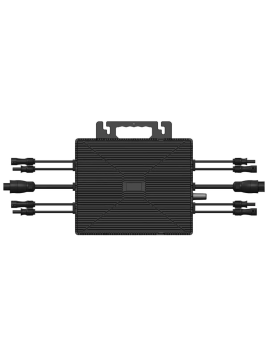

Funktioniert AC Coupling mit Mikro-Wechselrichtern?

Auf jeden Fall, dies ist sogar eine sehr gängige Konfiguration. Mikro-Wechselrichter (Enphase, APSystems, Hoymiles) speisen ihren Wechselstrom genau wie ein herkömmlicher String-Wechselrichter in das Hausnetz ein. Der Hybrid-Wechselrichter nutzt diesen Wechselstrom zum Laden der Batterie. Achtung: Vergewissern Sie sich, dass Ihre Mikro-Wechselrichter den Frequenzverschiebungsmodus (48-52 Hz) für den Backup-Betrieb unterstützen, da sie sich sonst bei einem Netzausfall abschalten.

Kann ich zusätzlich zur Wechselstromkopplung (AC Coupling) auch Gleichstrommodule (DC) an den Hybrid-Wechselrichter anschließen?

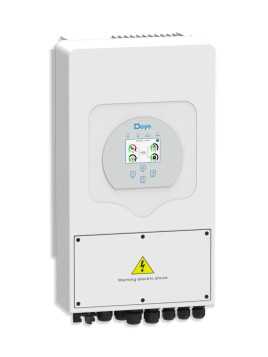

Ja, das ist die sehr leistungsstarke „gemischte Hybrid”-Konfiguration! Wechselrichter wie der Deye SUN-SG04LP3 verfügen über 2 unabhängige MPPT DC. Sie können also:

• MPPT 1+2: 3-5 kWp neue Module direkt an Gleichstrom anschließen (optimaler Wirkungsgrad 98 %)
• GRID AC: Nutzung der Produktion des vorhandenen PV-Wechselrichters (Wirkungsgrad 93 %)
• Vorteil: Maximierung des Eigenverbrauchs mit doppelter Quelle, MPPT-Optimierung durch Ausrichtung

Diese Konfiguration vereint die Vorteile beider Welten.

Wie programmiert man den Hybrid-Wechselrichter, um die Tarife für Neben- und Hauptverkehrszeiten zu optimieren?

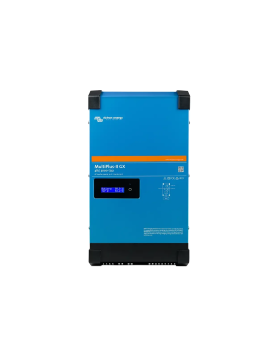

Mit der Time-of-Use-Funktion (verfügbar bei Deye, Sofar, Victron) können bis zu 6 Tageszeitfenster programmiert werden. Beispiel für eine optimale Konfiguration in Belgien:

1. 00:00–06:00 Uhr (HC 0,18 Euro): Laden der Netzbatterie, wenn SOC < 40 % und bewölktes Wetter vorhergesagt
2. 06:00–09:00 Uhr (HP 0,28 Euro): Vorrangige Batterieentladung, Minimierung der Netzentnahme
3. 09–17 Uhr: Normaler Eigenverbrauch, Laden der Batterie mit überschüssigem PV-Strom, keine Einspeisung
4. 17–22 Uhr (HP 0,32 Euro): Maximale Batterieentladung, Netzaufladung verboten
5. 22–24 Uhr: Automatischer Modus je nach SOC

Fazit: AC-Kopplung, die vielseitige Lösung für 2025

Die AC-Kopplung ist zweifellos die vielseitigste und skalierbarste Lösung, um eine Photovoltaikanlage im Jahr 2025 um einen Batteriespeicher zu erweitern. Ob Sie nun eine einphasige Standardanlage, eine dreiphasige 3×400-V-Anlage oder sogar eine dreiphasige 3×230-V-Anlage ohne Neutralleiter (belgisches IT) haben, moderne Hybrid-Wechselrichter bieten für jede Situation die passende Konfiguration.

Die 6 in diesem Leitfaden untersuchten Konfigurationen decken fast alle in der Praxis vorkommenden Fälle ab:

1. Einfache AC-Kopplung: Vorhandener PV-Wechselrichter + Hybrid-Wechselrichter + Batterie (85 % der Fälle)
2. Mehrere Wechselrichter: Mehrere PV-Quellen, die an ein zentrales Batteriesystem gekoppelt sind
3. 3×230V-IT-Netz: Spezielle Konfiguration für Belgien mit kompatiblen Wechselrichtern
4. Strommanagement: Einhaltung der 1,0-Faktor-Regel zur Vermeidung von Rückkopplungen
5. Batteriepriorität: Null-Einspeisung und Tarifoptimierung für maximalen ROI
6. Anti-Ausfall: Feineinstellung für ganzjährige Produktionsstabilität

„Mit AC Coupling können Sie das volle Potenzial Ihrer Solaranlage im Jahr 2025 flexibel und skalierbar ausschöpfen und gleichzeitig die Stabilität des Systems und die Maximierung des Eigenverbrauchs gewährleisten.“ – Wattuneed, 15 Jahre Erfahrung im Bereich Solarenergie

Das Ergebnis ist ein deutlicher Gewinn an Energieautonomie (70–85 % Eigenverbrauch gegenüber 30–40 % ohne Batterie), eine drastische Reduzierung der Wechselrichterausfälle (nahezu null mit Batterie) und ein um 5–7 Jahre verbesserter ROI dank intelligenter Optimierung der Energieflüsse.

Ihre Solaranlage kann mit neuen Technologien mitwachsen, während Ihre Geräte geschützt werden und Ihre Stromrechnung optimiert wird. Die AC-Kopplung, die gemäß den 6 in diesem Leitfaden beschriebenen Prinzipien richtig konfiguriert ist, bietet Ihnen den besten Kompromiss zwischen universeller Kompatibilität, wirtschaftlicher Leistung und Flexibilität bei der Weiterentwicklung.

Sind Sie bereit, Ihre Photovoltaikanlage um einen Batteriespeicher zu erweitern?
🚀 ENTDECKEN SIE UNSERE LÖSUNGEN FÜR DIE WECHSELSTROMKOPPLUNG

Wattuneed SPRL
Ihr zuverlässiger Partner für Solarenergie in Belgien und Frankreich
Photovoltaik-Expertise seit 2012 | Premium-Ausrüstung | Spezieller technischer Support
📧 support@wattuneed.com | 📞 +32 (0)10 40 00 55 | 🌐 www.wattuneed.com
