Schieferdach-Solarbefestigungsset - Einfache Installation

Schieferdach-Befestigungsset

68,85 €

Inklusive Steuer

Referenz: 0805

EAN13: 0712971129467

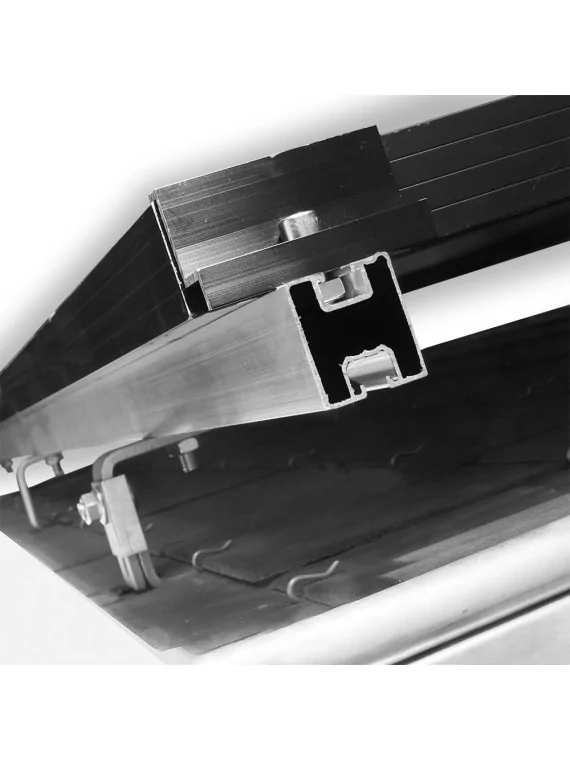

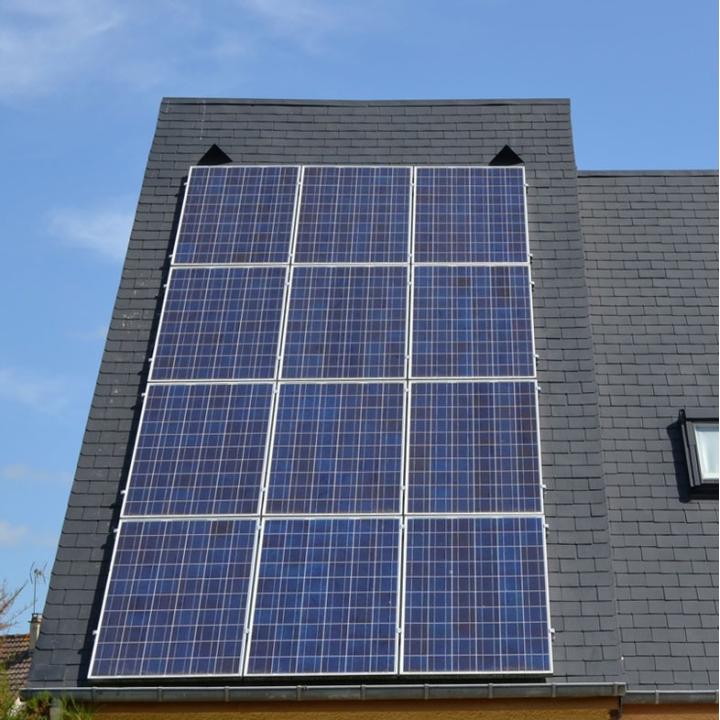

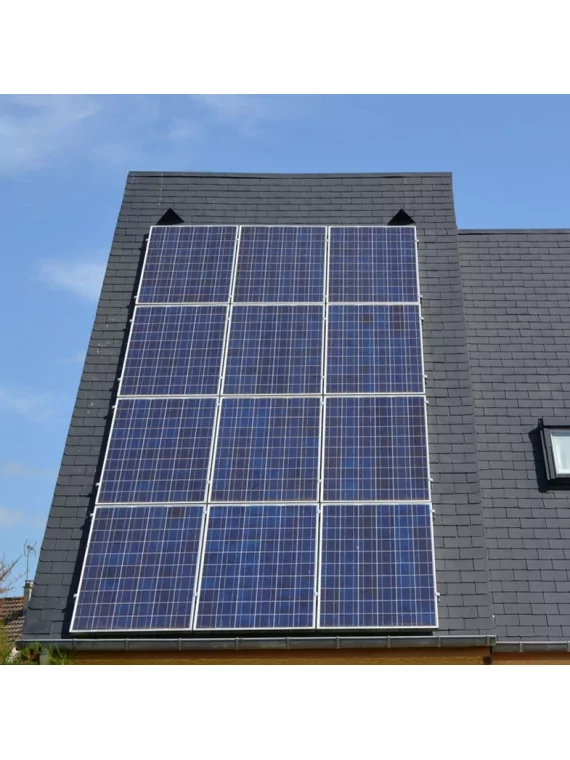

Dieses Schieferdach-Befestigungsset wurde entwickelt, um Ihre Photovoltaikmodule sicher auf allen Arten von Schieferdächern zu installieren. Der Inhalt des Kits passt sich automatisch an die Anzahl der Paneele und die Anordnung (Hoch- oder Querformat) an, die Sie in den Optionen auswählen.

Das Kit enthält alle Materialien, die Sie für eine zuverlässige, robuste und langlebige Installation benötigen, die auf Ihre Solarmodule abgestimmt ist (Rahmenstärke je nach gewählter Option).

Wichtigste Merkmale

Installation auf Schieferdächern
Anbringung der Paneele im Hoch- oder Querformat.
Rahmen aus eloxiertem Aluminium
Robuste und langlebige Befestigung
Geeignet für Standard-Photovoltaikpaneele
Kompletter Bausatz, der sofort einsatzbereit ist.

Wählen Sie die Anzahl der Paneele und die Anordnung (Hoch-/Landschaftsformat) in den Optionen.

Achtung: Für eine Installation mit zwei oder mehr Paneelreihen (z. B. 2 Reihen mit 6 Paneelen) müssen Sie zwei Befestigungssets auswählen.

Clames: 30 mm

Number of panels per row: 1 panel portrait

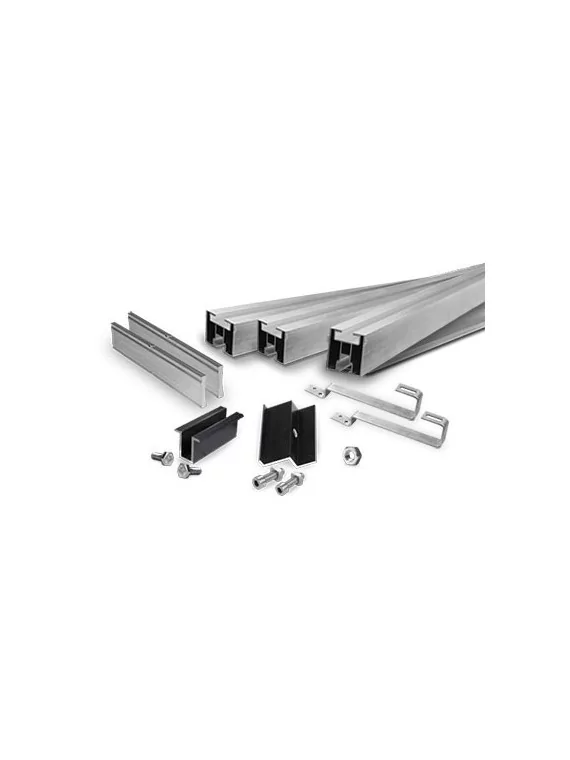

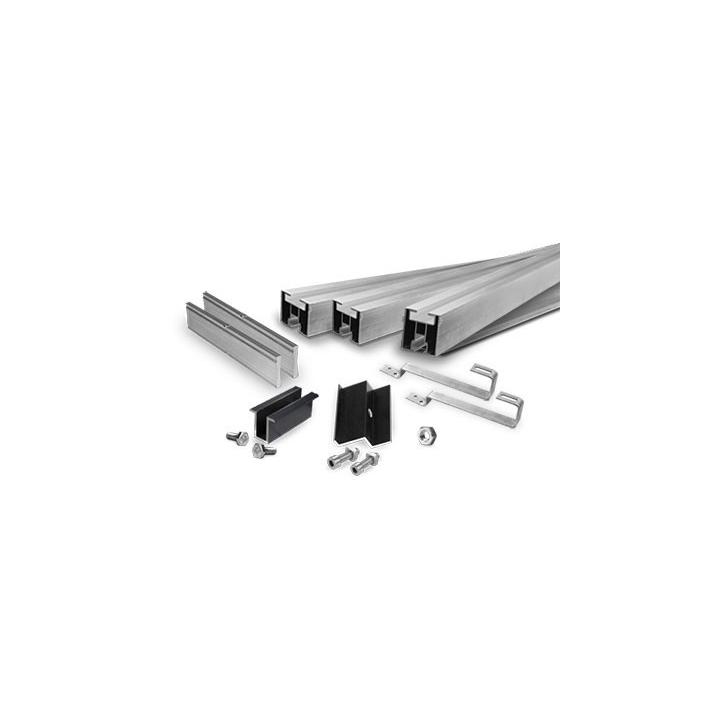

Inhalt des Bausatzes zur Befestigung von Solarmodulen - Schieferdach.

Die Bestandteile des Kits variieren je nach Anzahl der Paneele. Die Schienenverbinder sind standardmäßig nicht enthalten, wenn Sie 2 oder weniger Paneele haben.

Enthalten

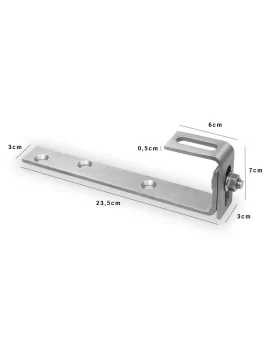

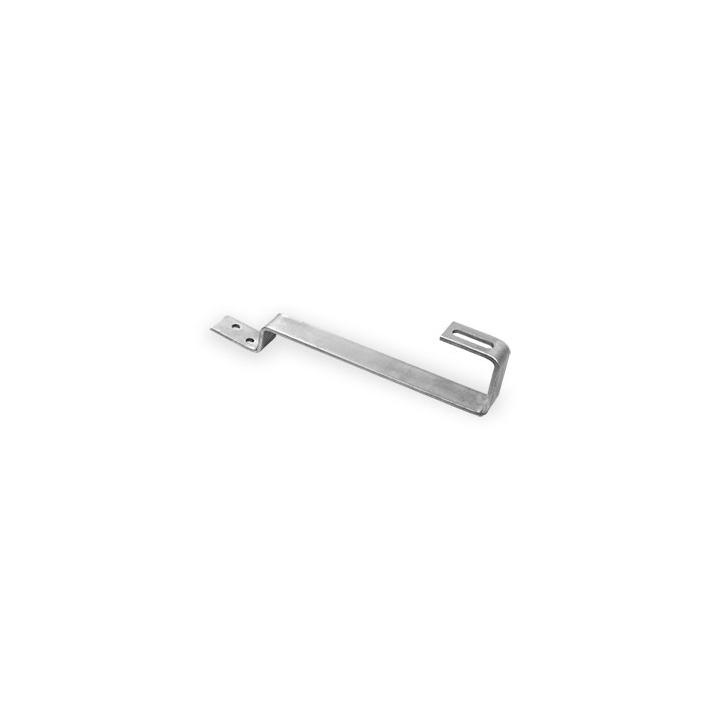

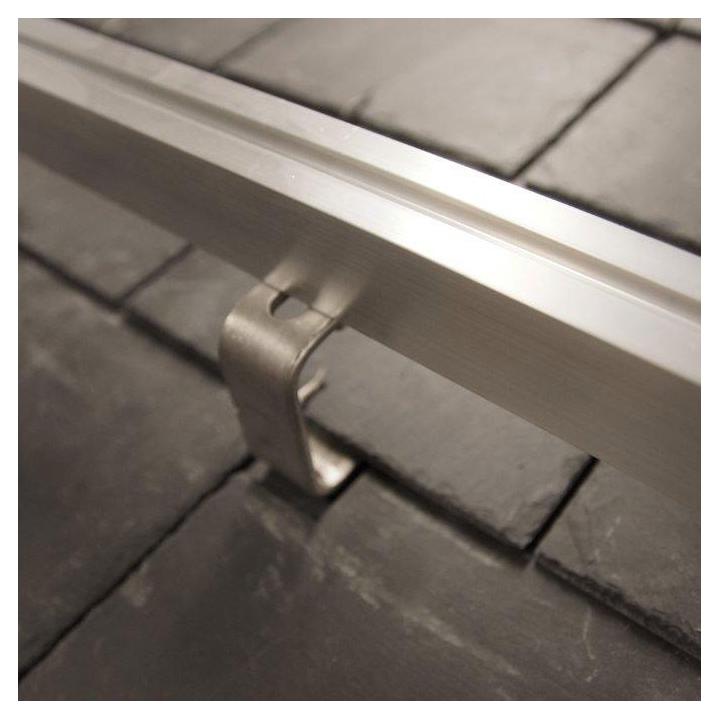

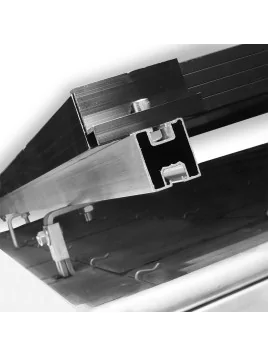

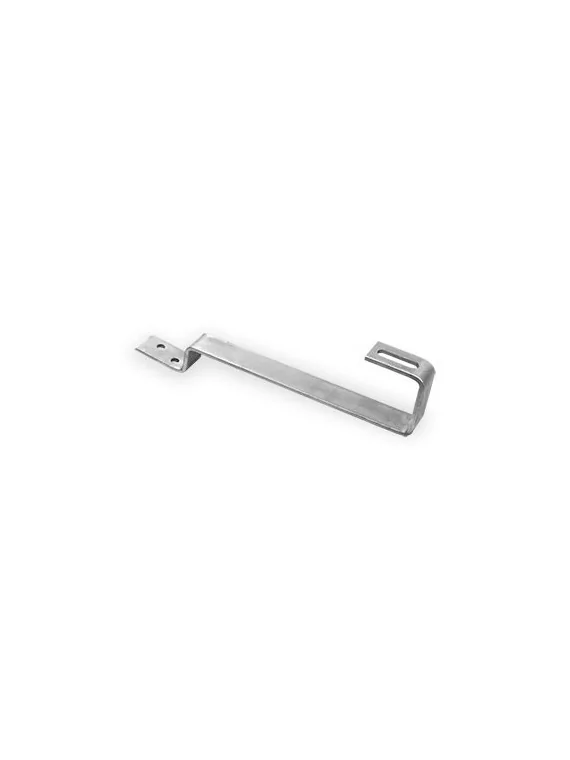

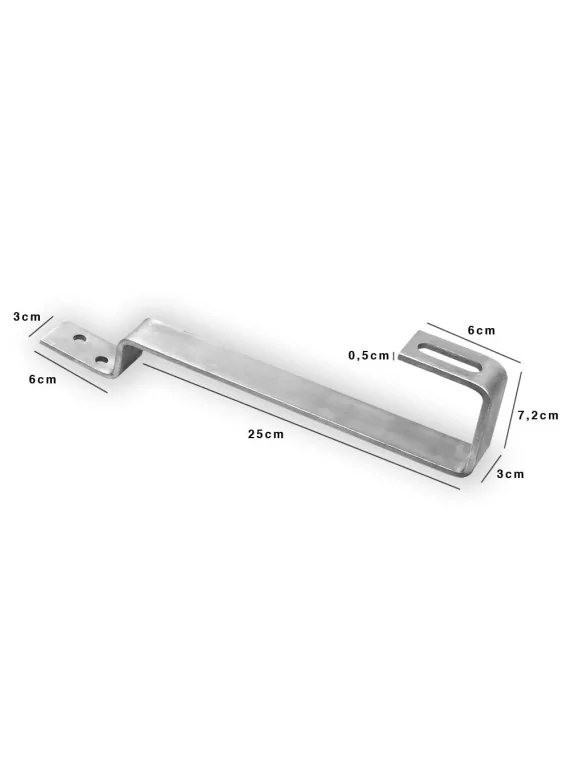

Verstellbare Haken für Schieferplatten

Befestigung an Dachstühlen zur Unterstützung der Schienen.

Details zum Produkt

Inklusive

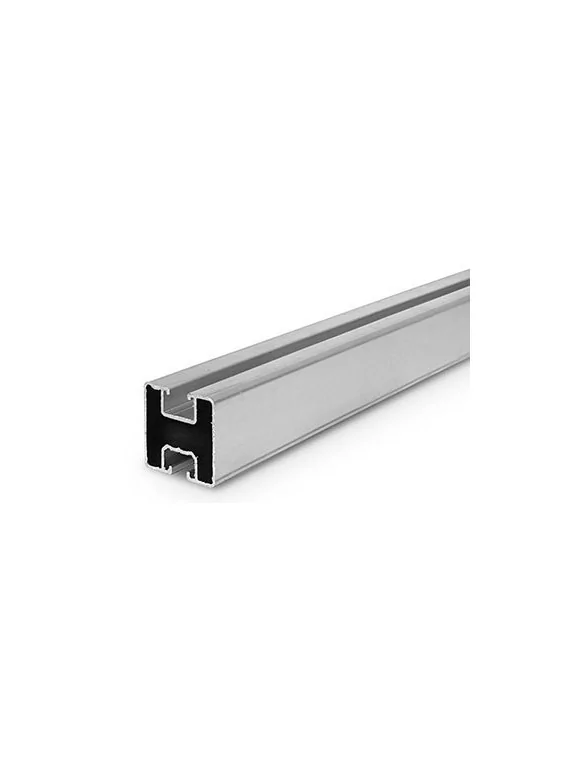

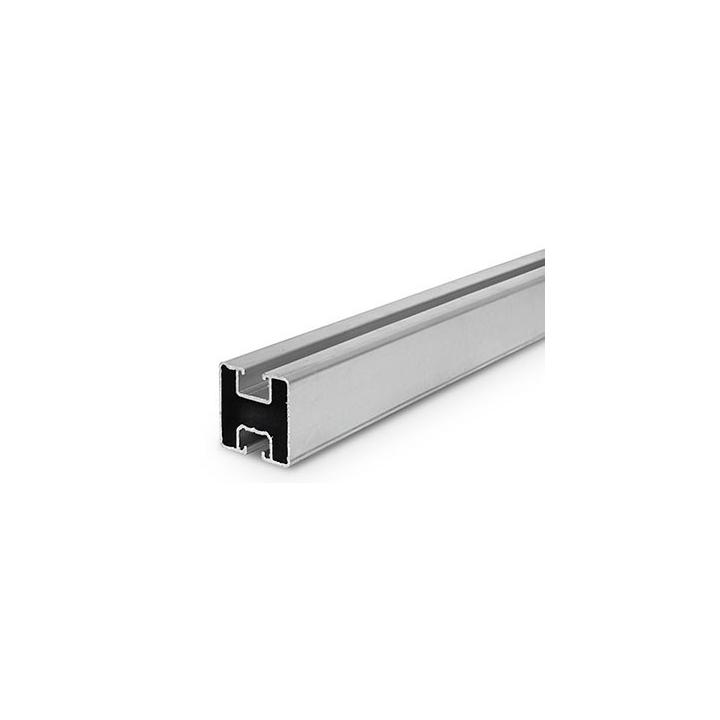

Aluminiumschiene 40×40

Hauptstütze, die die Struktur der Photovoltaikanlage sicherstellt.

Details zum Produkt

Optional

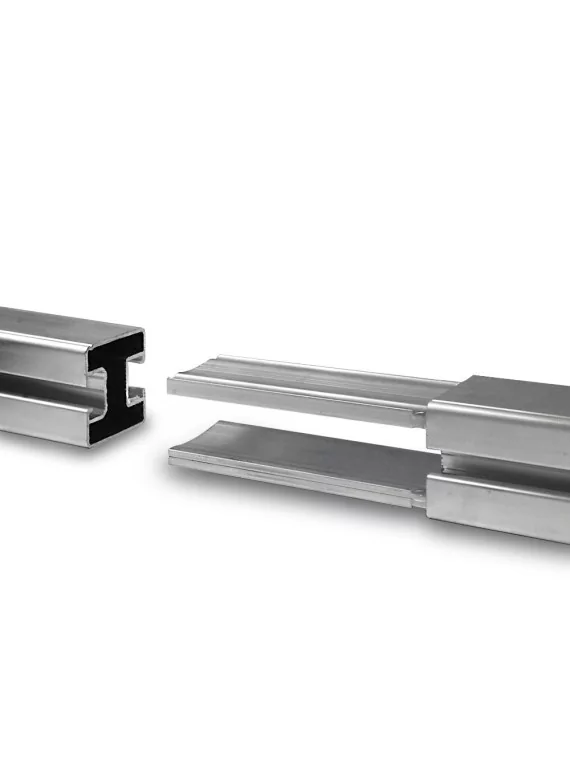

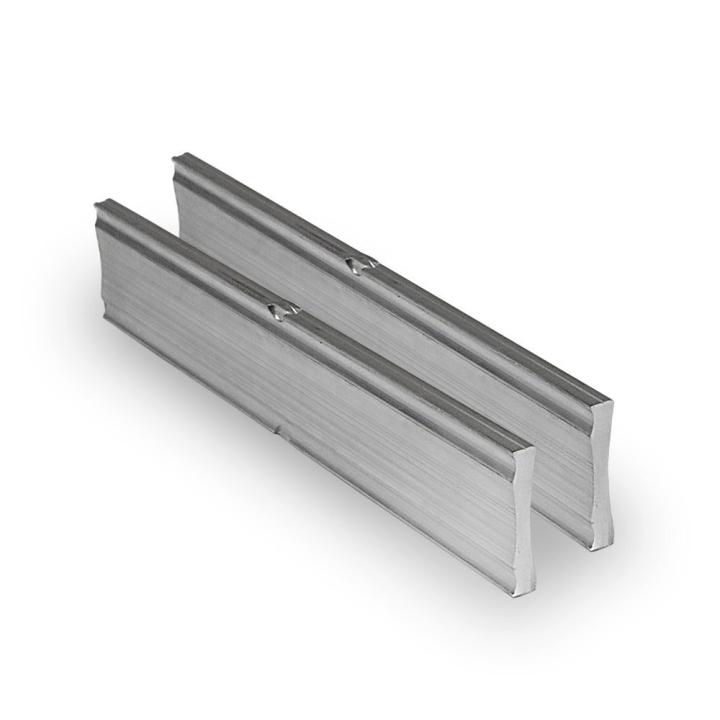

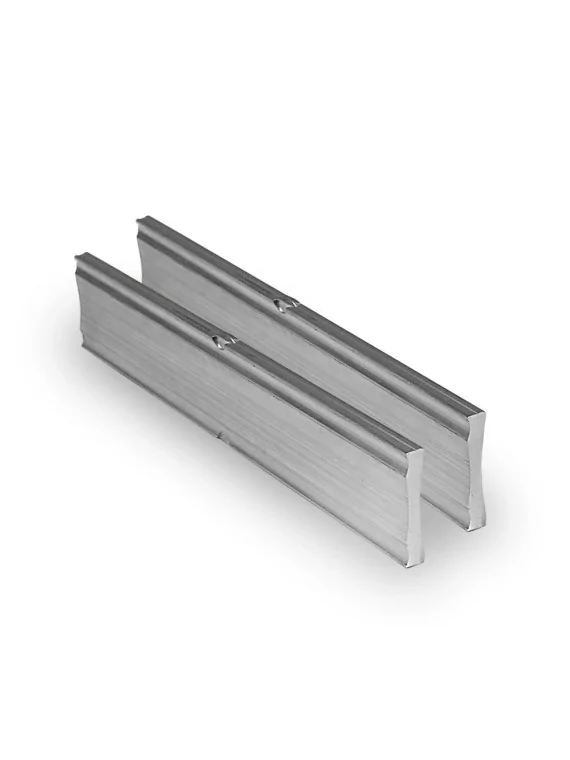

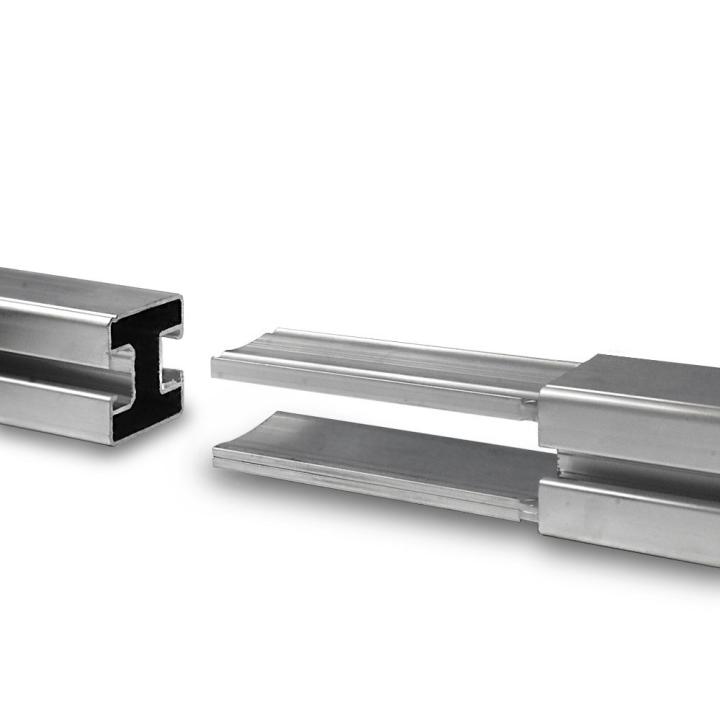

Schienenverbindungen

Verbindet die Schienen für längere Reihen. Nicht enthalten bei 2 oder weniger Platten.

Details zum Produkt

Enthalten

Gerüstschrauben

Hochfeste Schrauben zur sicheren Verankerung von Haken.

Produktdetails

Inklusive

Écrou hexagonal à embase crantée DIN 6923 M10

Sechskantmuttern mit gezahntem Ansatz M10

Ermöglichen ein schnelles manuelles Anziehen während der Installation.

Produktdetails

Inklusive

Rayvolt Erdungsclips

Stellen die elektrische Kontinuität und die Erdung sicher.

Produktdetails

Inklusive

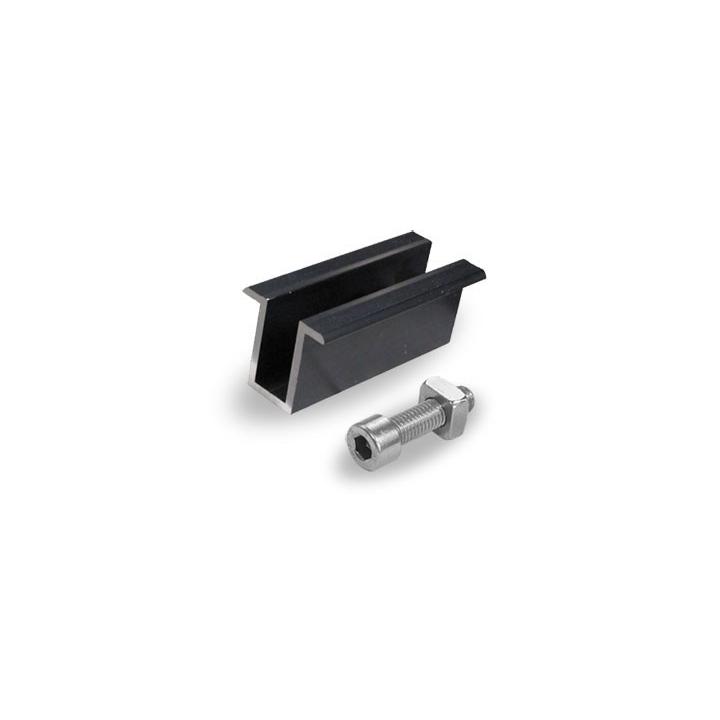

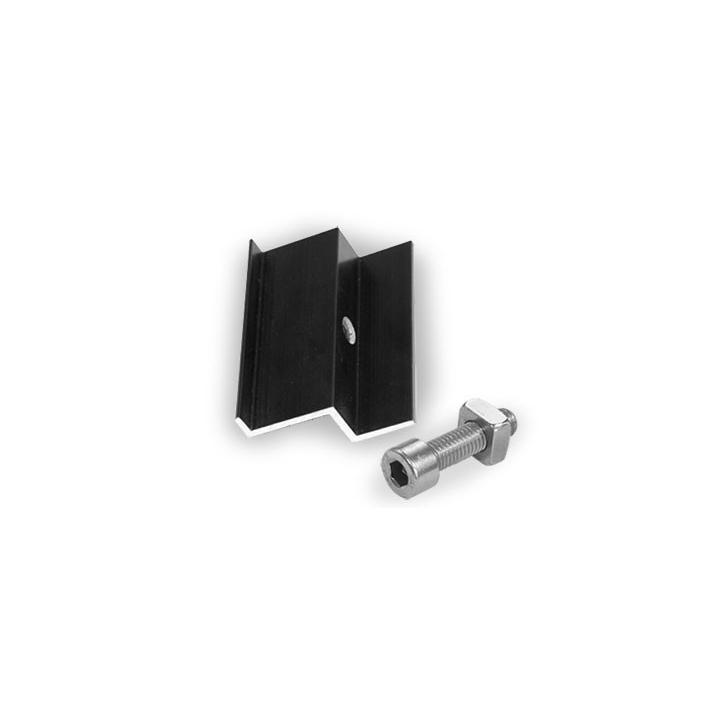

Schnelle Mittelklemmen

Schnelle Befestigung zwischen den einzelnen Paneelen.

Produktdetails

Inklusive

Schnelle Endklammern

Sicherer Halt der Paneele am Ende der Struktur.

Produktdetails

Inklusive

40x40 mm Graue Schienenkappen

Für ein ästhetisches Finish und langlebigen Schutz der Montageprofile.

Produktdetails

Inklusive

M10 Hammerkopfschrauben

Ideal für eine zuverlässige und einfache Befestigung.

Produktdetails

Vollständiges Installationstutorial für das Befestigungskit von Solarmodulen auf Ziegeldächern

Sehen Sie sich die komplette Videoserie an, um Ihr Befestigungskit für Solarmodule auf Ziegeldächern zu installieren. Teil 1 behandelt die Vorbereitung und Montage der Schienen, während Teil 2 die Montage der Module und die finalen Einstellungen für optimalen Halt erklärt.

Wie wähle ich den richtigen Bausatz für meine Paneele?

Das Befestigungskit eignet sich für alle Schieferdächer. Dank seiner Optionen passt es sich an die Anordnung Ihrer Platten an.

Die Befestigungen sind mit herkömmlichen Plattengrößen (ca. 1,60m x 1m) kompatibel.

1. Wählen Sie die Anzahl der Paneele im Hoch- oder Querformat.

Wählen Sie pro Reihe die Anzahl der Paneele, die im Hoch- oder Querformat angeordnet werden sollen.

Beispiel: Die nebenstehende Anordnung erfordert 3x das Produkt Befestigungskit :

1. Set für Reihe 1: 3 Paneele im Hochformat.
2. Set für Reihe 2: 2 Paneele im Querformat
3. Set für Reihe 3: 2 Paneele im Querformat.

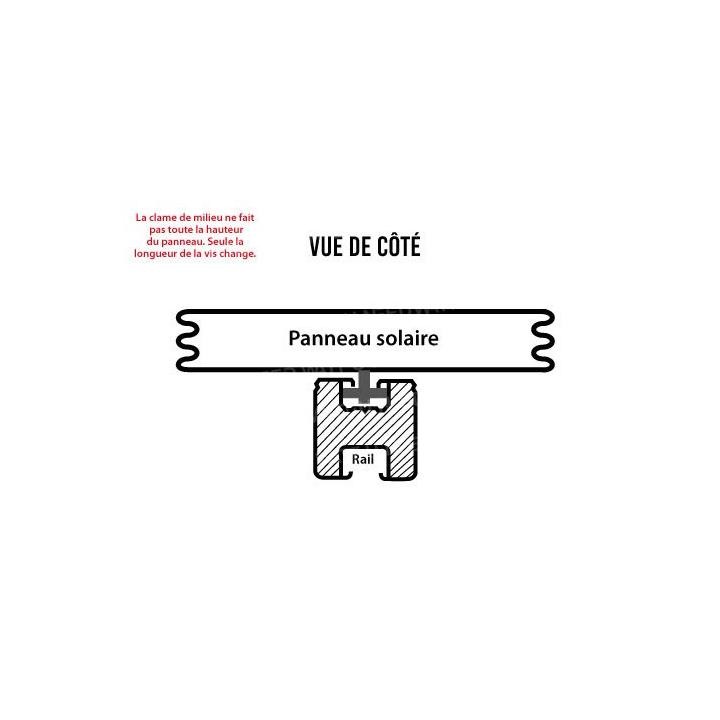

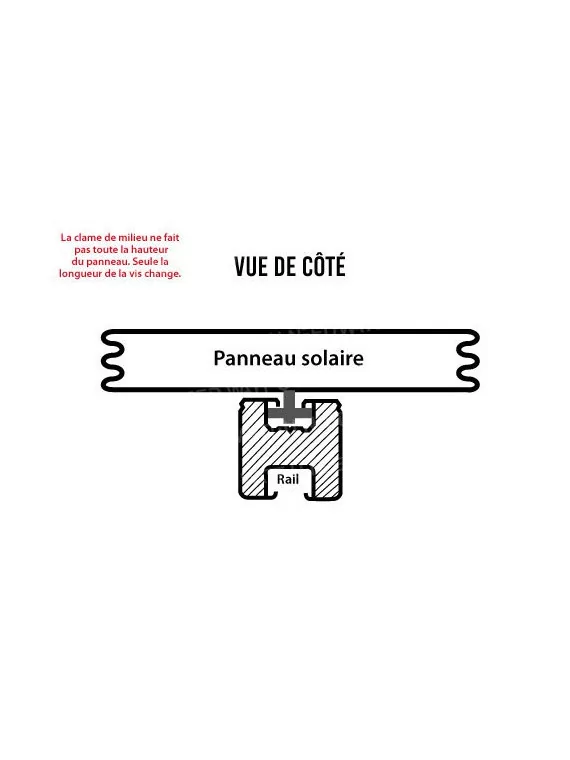

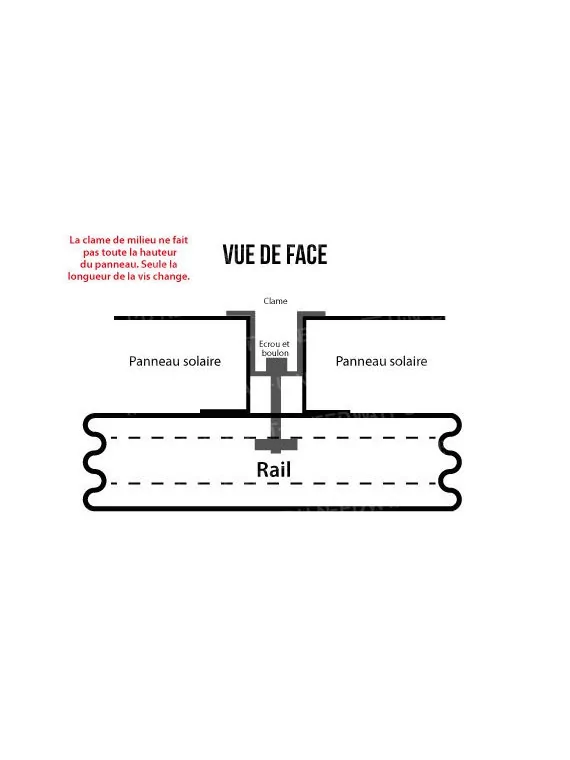

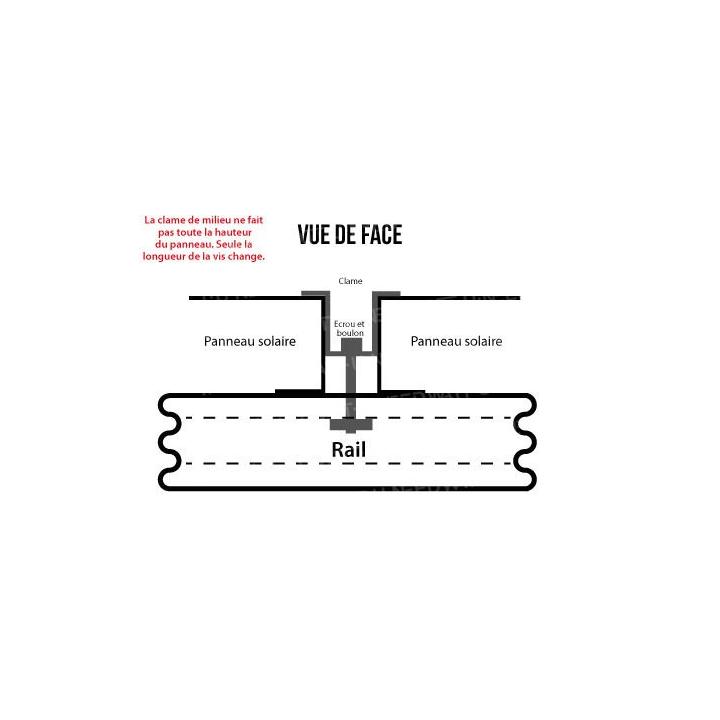

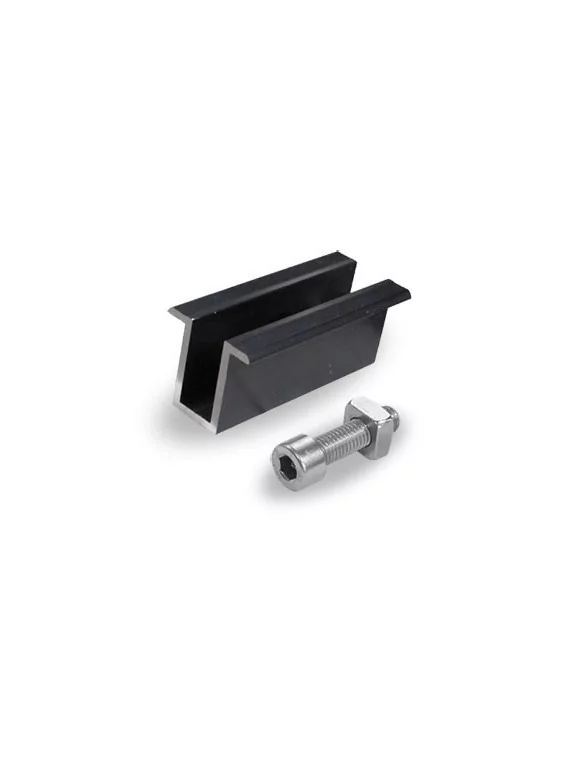

2. Wählen Sie die passende Klammer für Ihr Panel aus.

Die Klammer dient dazu, das Paneel an der Aluminiumschiene zu befestigen. Die Höhe der Klammer sollte der Dicke des Rahmens Ihres Paneels entsprechen, um einen sicheren Halt zu gewährleisten.

Verfügbare Höhen: 8 - 30 - 35 - 40 - 45 - 50 mm

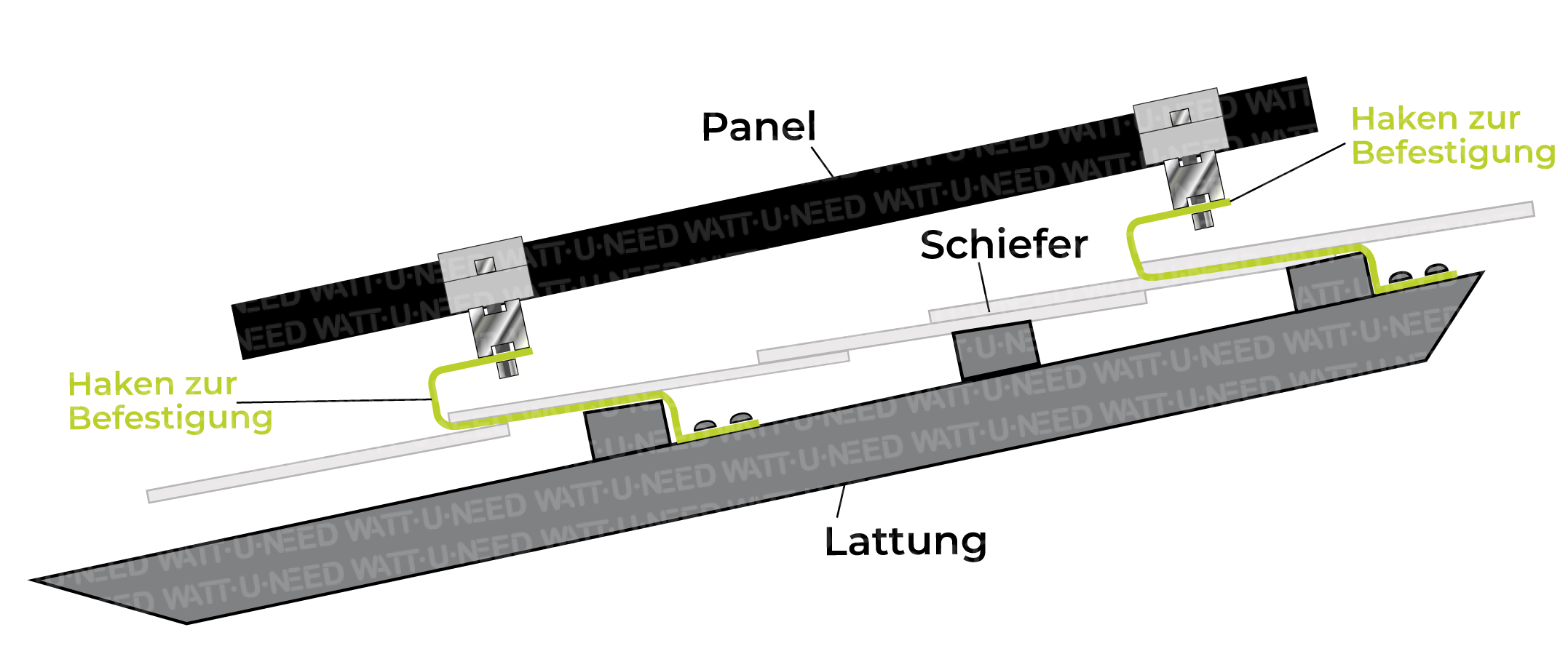

Schema für die Installation von Befestigungshaken für Solarpaneele.

Detaillierte Angaben zum gelieferten Material je nach Anzahl der Paneele.

Hochformat-Module

Anzahl der Module	Schiene (m)	Schienendetails*	Verbindung	Doppelverstellhaken	Mittelklemme	Endklemme	M10 Hammerkopfschraube	Schienenkappe
1 Modul	2,4	(2 x 1,20m)	0	4	0	4	4	4
2 Module	4,8	(2 x 2,40m)	0	6	2	4	6	4
3 Module	7,2	(4 x 1,80m)	2	8	4	4	8	4
4 Module	9,6	(4 x 2,40m)	2	10	6	4	10	4
5 Module	12	(4 x 2,40m und 2 x 1,20m)	4	12	8	4	12	4
6 Module	14,4	(6 x 2,40m)	4	14	10	4	14	4
7 Module	16,8	(6 x 2,40m und 2 x 1,20m)	6	16	12	4	16	4
8 Module	19,2	(8 x 2,40m)	6	18	14	4	18	4
9 Module	21,6	(8 x 2,40m und 2 x 1,20m)	8	20	16	4	20	4
10 Module	24	(10 x 2,40m)	8	22	18	4	22	4
11 Module	26,4	(10 x 2,40m und 2 x 1,20m)	10	24	20	4	24	4
12 Module	28,8	(12 x 2,40m)	10	26	22	4	26	4
13 Module	31,2	(12 x 2,40m und 2 x 1,20m)	12	28	24	4	28	4
14 Module	33,6	(14 x 2,40m)	12	30	26	4	30	4
15 Module	36	(14 x 2,40m und 2 x 1,20m)	14	32	28	4	32	4
16 Module	38,4	(16 x 2,40m)	14	34	30	4	34	4
17 Module	40,8	(16 x 2,40m und 2 x 1,20m)	16	36	32	4	36	4
18 Module	43,2	(18 x 2,40m)	16	38	34	4	38	4
19 Module	45,6	(18 x 2,40m und 2 x 1,20m)	18	40	36	4	40	4
20 Module	48	(20 x 2,40m)	18	42	38	4	42	4

* Die Schienendetails dienen nur zur Orientierung und hängen von der Größe der Paneele ab.

Landschaftspaneele

Anzahl der Paneele	Schiene (m)	Schienendetails*	Verbindung	Verstellbarer Doppelhaken	Mittelklemme	Endklemme	M10 Hammerkopfschraube	Schienenendkappe
1 Paneel	3,6	(2 x 1,80m)	0	4	0	4	4	4
2 Paneele	7,2	(4 x 1,80m)	2	6	2	4	6	4
3 Paneele	10,8	(6 x 1,80m)	4	10	4	4	10	4
4 Paneele	14,4	(8 x 1,80m)	6	12	6	4	12	4
5 Paneele	18	(10 x 1,80m)	8	16	8	4	16	4
6 Paneele	21,6	(12 x 1,80m)	10	18	10	4	18	4
7 Paneele	25,2	(14 x 1,80m)	12	22	12	4	22	4
8 Paneele	28,8	(16 x 1,80m)	14	24	14	4	24	4
9 Paneele	32,4	(18 x 1,80m)	16	28	16	4	28	4
10 Paneele	36	(20 x 1,80m)	18	30	18	4	30	4
11 Paneele	39,6	(22 x 1,80m)	20	34	20	4	34	4
12 Paneele	43,2	(24 x 1,80m)	22	36	22	4	36	4
13 Paneele	46,8	(26 x 1,80m)	24	40	24	4	40	4
14 Paneele	50,4	(28 x 1,80m)	26	42	26	4	42	4
15 Paneele	54	(30 x 1,80m)	28	46	28	4	46	4
16 Paneele	57,6	(32 x 1,80m)	30	48	30	4	48	4
17 Paneele	61,2	(34 x 1,80m)	32	52	32	4	52	4
18 Paneele	64,8	(36 x 1,80m)	34	54	34	4	54	4
19 Paneele	68,4	(38 x 1,80m)	36	58	36	4	58	4
20 Paneele	72	(40 x 1,80m)	38	60	38	4	60	4

* Die Schienendetails dienen nur zur Orientierung und hängen von der Größe der Paneele ab.

FAQ - Dachbefestigungsset für Schieferdächer

1. Ist dieses Set mit allen Schieferarten kompatibel?

Ja, dieses Set ist mit den meisten natürlichen und synthetischen Schiefern kompatibel. Es wurde entwickelt, um eine sichere Befestigung zu gewährleisten, ohne die Dacheindeckung zu beschädigen.

2. Kann ich dieses Set selbst installieren?

Ja, die Installation ist für erfahrene Heimwerker geeignet. Es wird jedoch empfohlen, die Sicherheitsanweisungen für Arbeiten auf dem Dach zu beachten.

3. Ist dieses Set witterungsbeständig?

Ja, die Komponenten sind so konzipiert, dass sie gegen Korrosion, Wind, Regen und Temperaturschwankungen resistent sind, was eine optimale Langlebigkeit gewährleistet.

4. Ist das Set mit Solarmodulen kompatibel?

Ja, dieses Set wurde speziell für die Installation von Solarmodulen auf Schieferdächern entwickelt und bietet eine stabile und sichere Befestigung.

5. Werden spezielle Werkzeuge für die Installation benötigt?

Nein, die Installation kann mit Standardwerkzeugen durchgeführt werden (Bohrmaschine, Schraubenschlüssel, Schraubendreher). Spezielle Werkzeuge sind nicht erforderlich.

Referenz 0805

Datenblatt

Befestigung: Toit en ardoise

Spezifische Referenzen

upc: 712971129467
ean13: 0712971129467

Herunterladen

Manuel Montage toit en ardoise

Herunterladen (4.14MB)

Montageanleitung PV-Befestigungsset für Schieferdächer

Schritt-für-Schritt-Anleitung für die Installation auf Schieferdächern

Bevor Sie beginnen

Die Installation auf Schieferdächern erfordert besondere Vorsichtsmaßnahmen. Da Schiefer zerbrechlicher ist als Dachziegel, ist ein spezialisiertes methodisches Vorgehen unerlässlich. Wenn Sie Zweifel an der Technik oder der Festigkeit der Dacheindeckung haben, wenden Sie sich unbedingt an einen qualifizierten Fachmann.

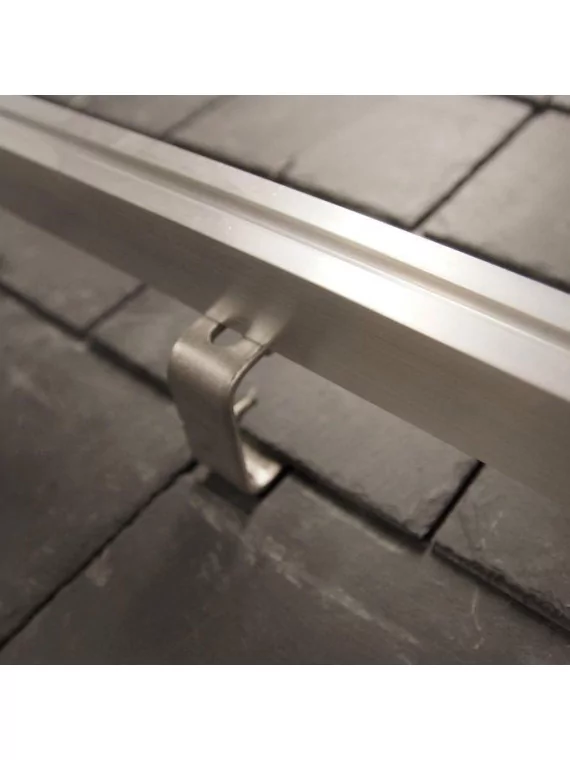

1 ANBRINGEN DER SCHIEFERHAKEN

Material

Spezialisierte Schieferhaken, korrosionsbeständige Edelstahlschrauben, Sparrenfinder, Spezialwerkzeug für Schiefer

Installation

1. Markierung: Verwenden Sie einen Strukturdetektor, um die Sparren genau zu identifizieren.

2. Positionierung: Platzieren Sie den Haken in einem geschützten Bereich des Schiefers, vermeiden Sie die Kanten.

3. Vorbereitung: Schleifen Sie die Haken vorsichtig ab, wenn nötig, ohne den Schiefer zu schwächen.

4. Befestigung: Schrauben Sie ausschließlich Edelstahlschrauben bündig mit der Latte in den Sparren.

5. Einstellung: Passen Sie die Höhe mit dem vertikalen Verstellsystem an.

6. Fertigstellung: Setzen Sie den oberen Schiefer vorsichtig wieder ein.

⭐ Spezifische Schieferarten

Zerbrechlichkeit: Vorgeschriebener vorsichtiger Umgang
Wasserdichtheit: Absolute Wahrung der Integrität
Befestigung: Verstärkte Verankerungspunkte

✅ Kontrollen

Intakte Schieferplatten

Feste Befestigung

Verwendete Edelstahlschrauben

Angepasste Höhe
