68,85 €
Impuestos incluidos
0805
0712971129467

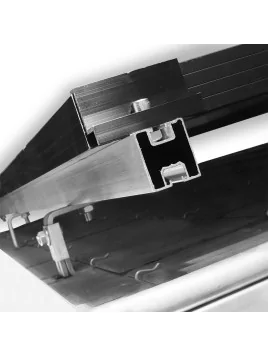

Kit de fijación para paneles fotovoltaicos.
Adecuado para todo tipo de tejados de pizarra.

Elija el número de paneles y la disposición (vertical/paisajista) en las opciones.

Comentarios (0)

No hay reseñas de clientes en este momento.

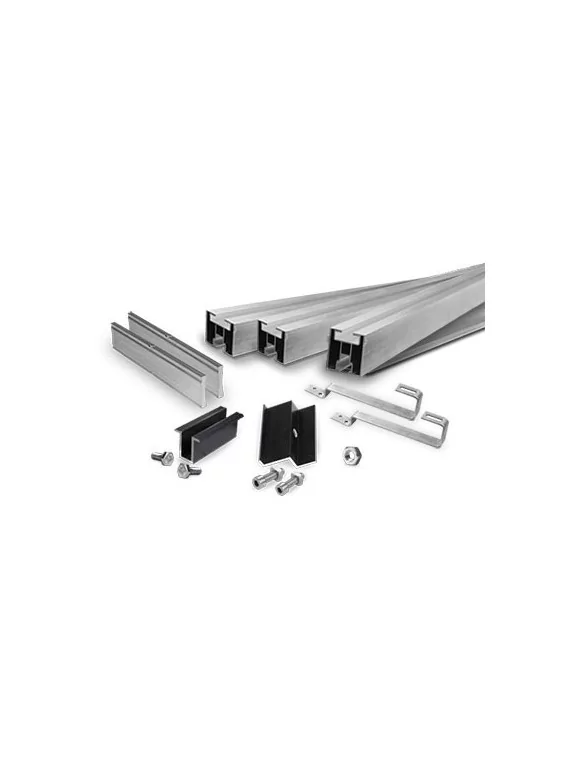

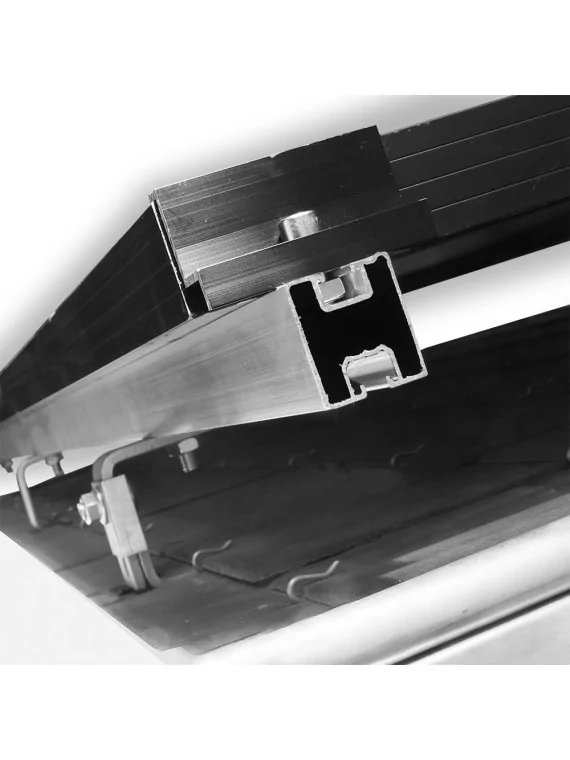

Este kit contiene todos los materiales necesarios para montar sus paneles fotovoltaicos en un tejado de pizarra.

Sólo tiene que seleccionar en las opciones el número de paneles dispuestos en vertical u horizontal en su tejado >> el contenido del kit de fijación se adaptará automáticamente.

Nota: Si es un techo plano, por favor indíquelo durante su pedido y seleccione los ganchos planos.

También compatible con tejas planas.

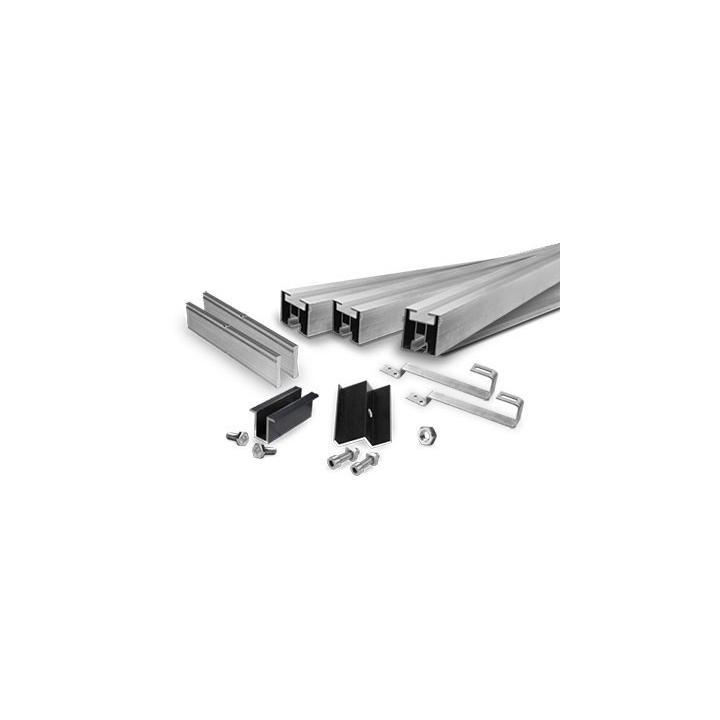

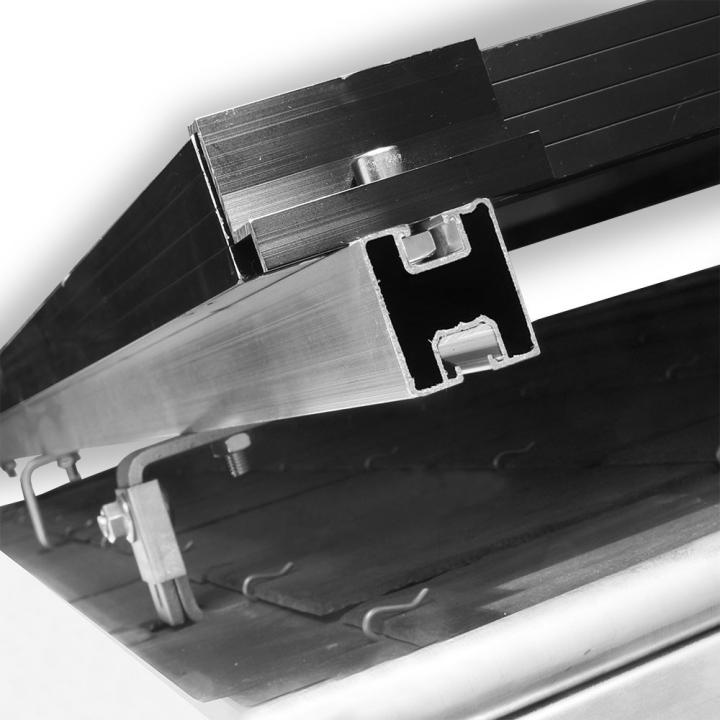

Contenido del kit de fijación

Rail de fixation pour panneaux solaires

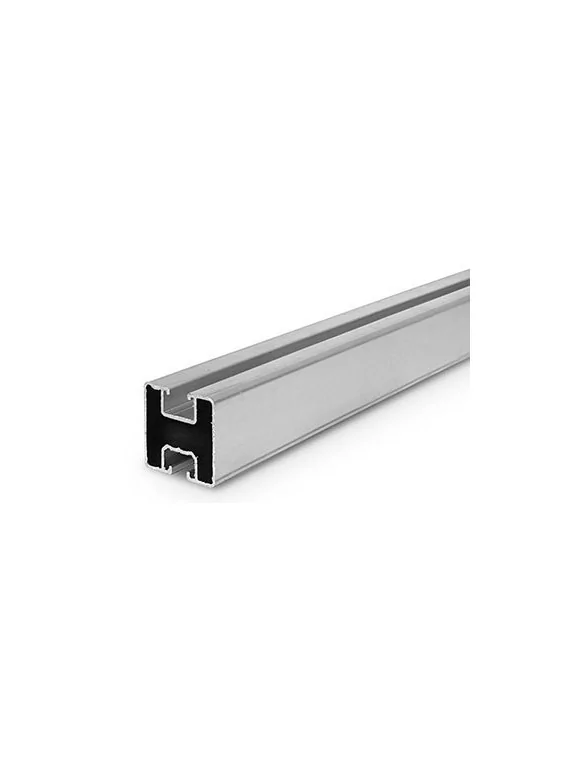

Carril de aluminio de 40x40 mm

Riel de aluminio para montar el panel solar. Riel personalizado disponible bajo pedido.

>> Más información sobre el raíl de 40x40 mm

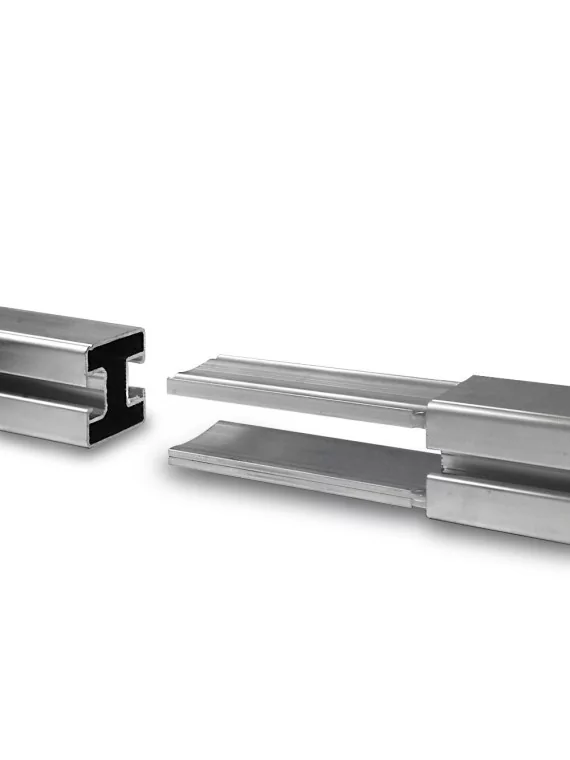

Jonction pour rails

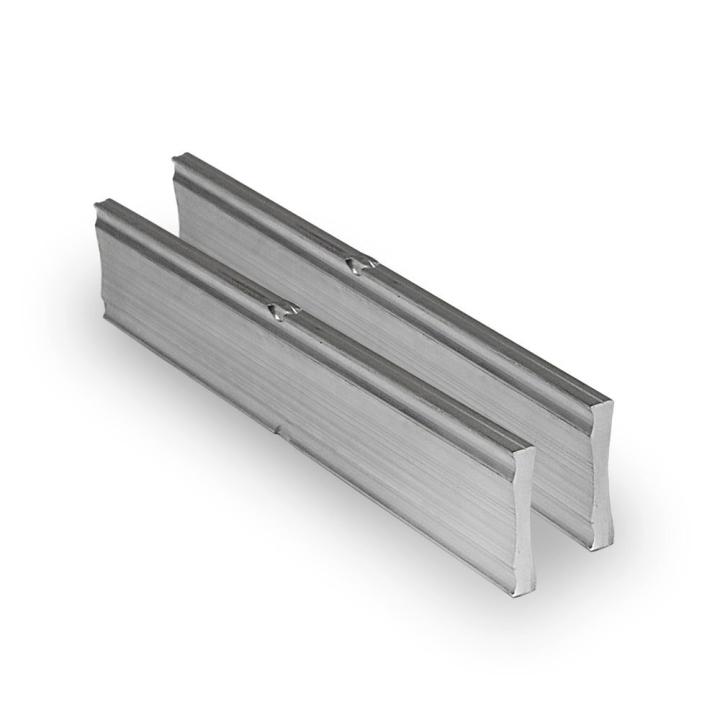

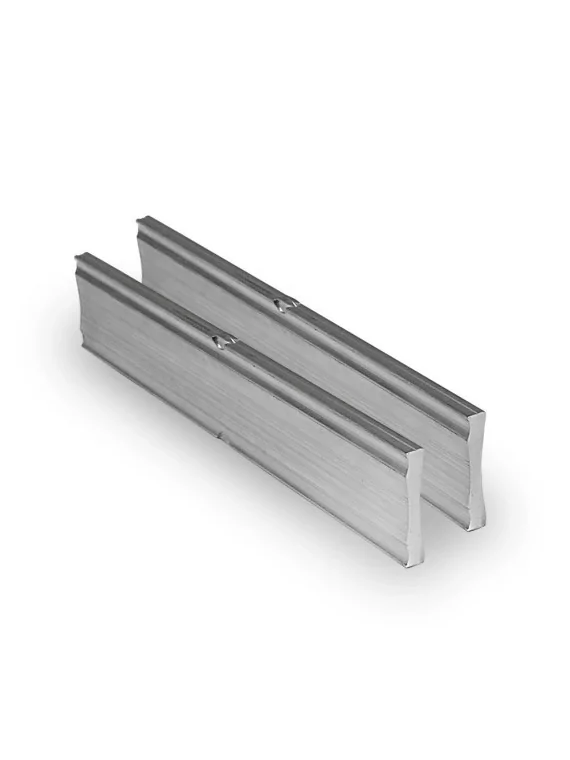

Unión de raíles - 2 barras de fijación

Estas 2 barras se utilizan para unir de forma segura 2 piezas de raíl sin necesidad de tornillos ni herramientas. Basta con insertar las barras de unión en las dos piezas de raíl a unir.

>> Más información sobre la pieza de unión

Crochet de fixation pour ardoises

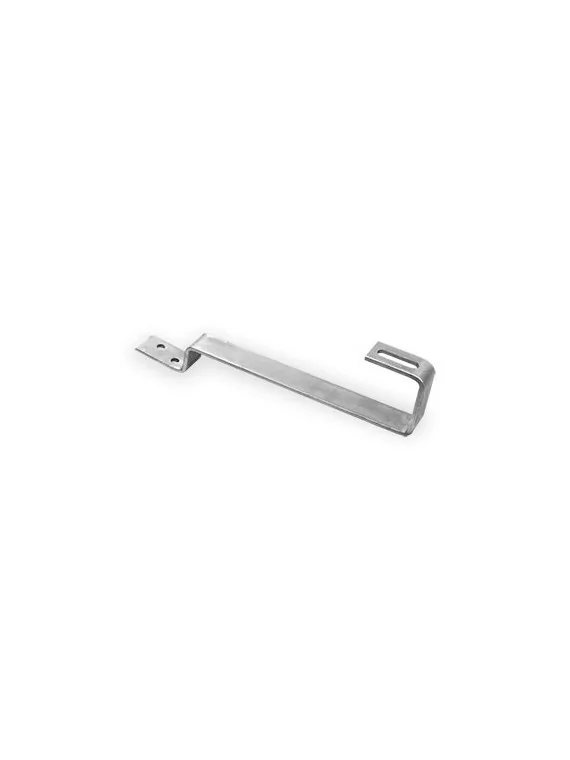

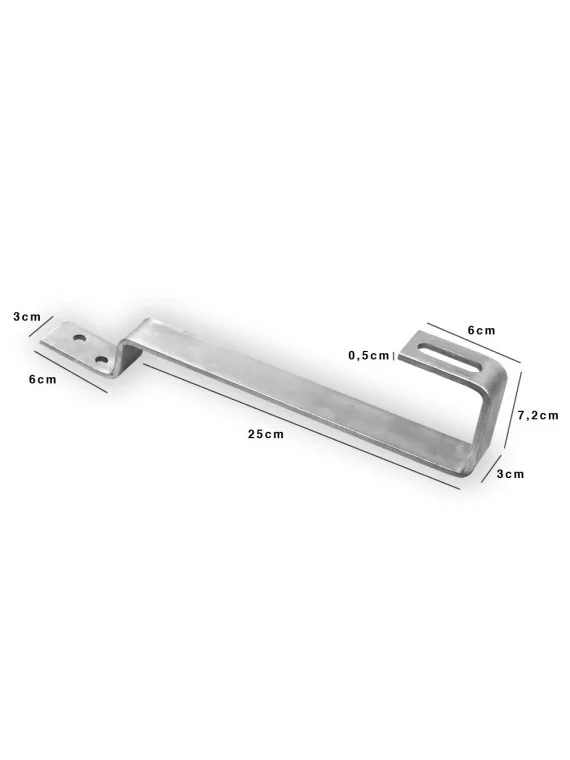

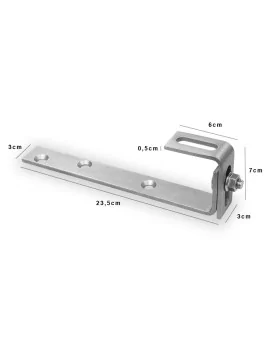

Gancho de fijación para tejados de pizarra

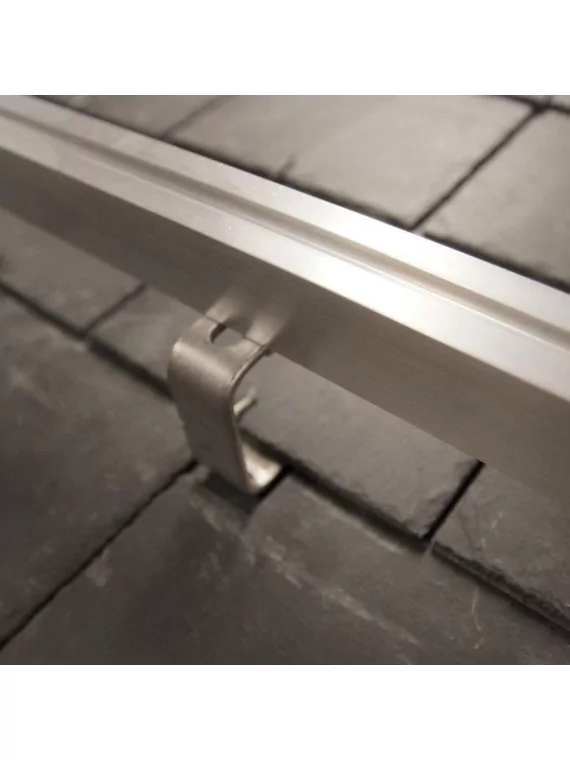

Este gancho se fija al tejado para sujetar el raíl de aluminio que soporta el panel solar.

>> Más información sobre los ganchos para tejados de pizarra

Clame de milieu pour panneaux sur toit en tuile

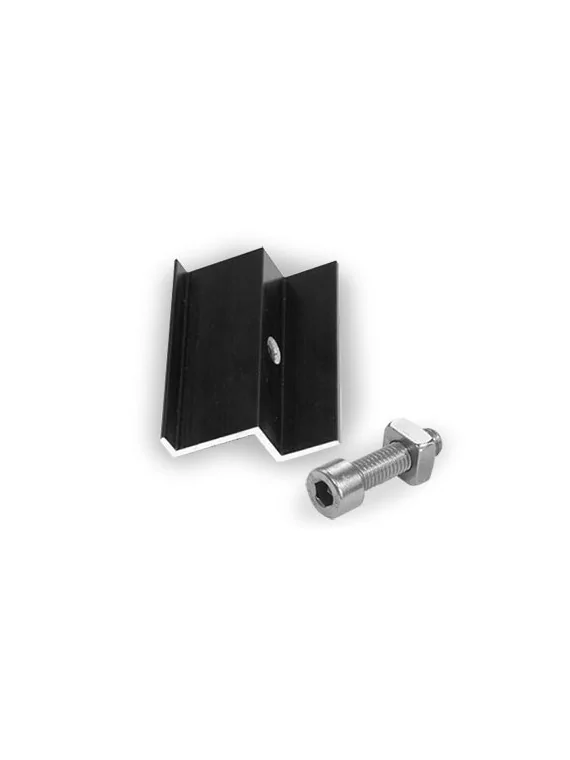

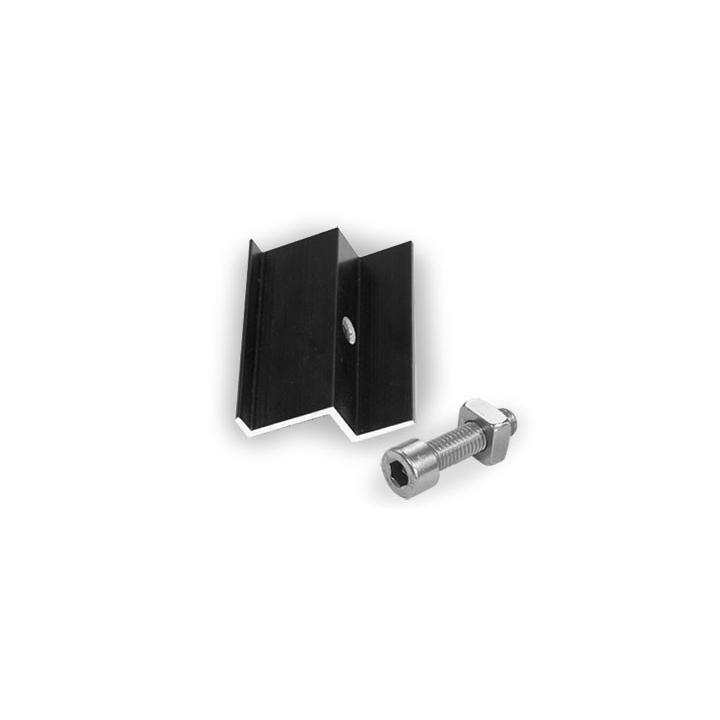

Pinza intermedia - fijación de paneles

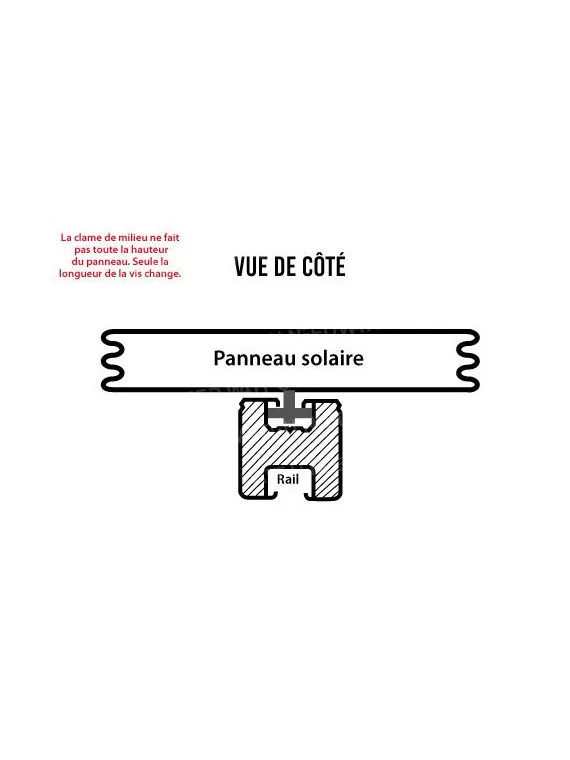

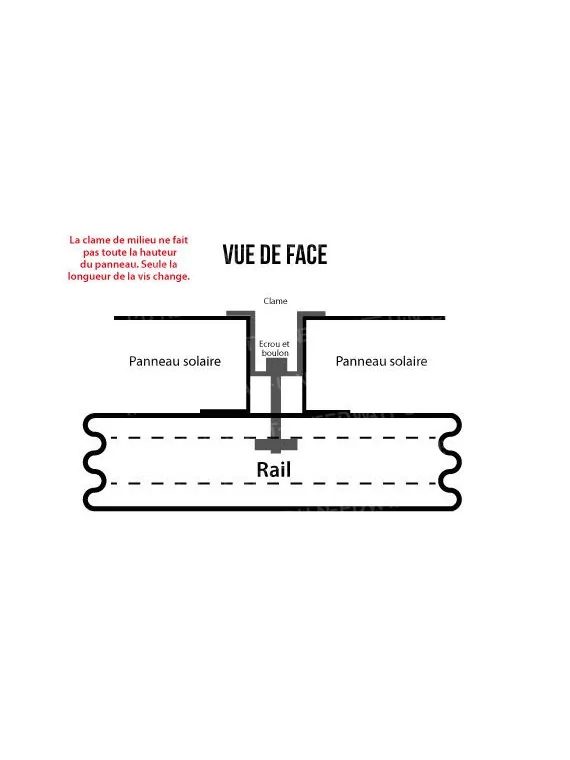

Abrazadera para fijación interna de paneles fotovoltaicos. Altura ajustable en función de la altura del marco del panel solar: 35 - 50 mm. Se fija al carril de aluminio con tornillo y tuerca de acero inoxidable (suministrados).

Opción: Altura a elegir en función de la altura del marco del panel.

>> Más información sobre la abrazadera central

Clame de fin pour panneaux sur toit en tuile

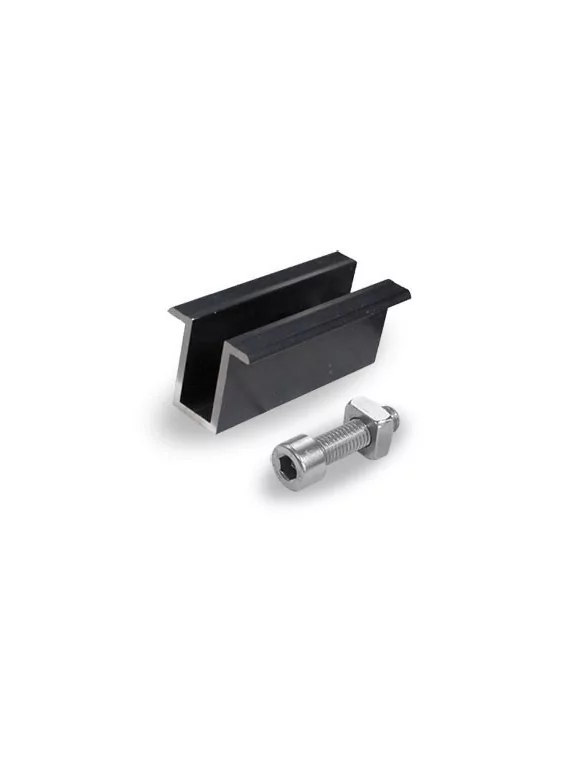

Abrazadera final - fijación del panel

Abrazadera para la fijación externa del panel. Alturas disponibles: 35mm - 40mm - 45mm - 47mm - 50mm. Esta abrazadera se fija al carril de aluminio con un tornillo y una tuerca (suministrados).

>> Más información sobre la abrazadera

schéma montage de panneaux solaires¿Cómo elegir el kit adecuado para mis paneles?

El kit de fijación es adecuado para todos los tejados de pizarra. Gracias a sus opciones, puede adaptarse a la disposición de sus paneles.

Las fijaciones son compatibles con los paneles de tamaño estándar.

1. Seleccione el número de paneles en vertical u horizontal

Elija el número de paneles por fila, dispuestos en vertical u horizontal.

Por ejemplo, la disposición que se muestra al lado requiere 3 veces el producto Kit de fijación:
> 1er kit para la fila 1: 3 paneles verticales
> 2º kit para la fila 2: 2 paneles apaisados
> 3er kit para la fila 3: 2 paneles apaisados

2. Seleccione el clame adecuado para su panel

La abrazadera sirve para fijar el panel al carril de aluminio. Su altura debe corresponder al grosor del marco de su panel para que quede firmemente sujeto al raíl.

Alturas de panel disponibles: 35 - 40 - 45 - 47 - 50 mm

Esquema de instalación de las fijaciones para tejados de pizarra

Esquema de instalación para la fijación de tejados de pizarra

Detalles de los materiales suministrados según la cantidad de paneles

Paneles verticales
Número de paneles Carril (m) Detalle del carril* Unión Gancho de ajuste doble Abrazadera central Abrazadera final
1 panel 2,4 (2 x 1,20m) 0 4 0 4
2 paneles 4,8 (2 x 2,40m) 0 6 2 4
3 paneles 7,2 (4 x 1,80m) 2 8 4 4
4 paneles 9,6 (4 x 2,40m) 2 10 6 4
5 paneles 12 (4 x 2,40m et 2 x 1,20m) 4 12 8 4
6 paneles 14,4 (6 x 2,40m) 4 14 10 4
7 paneles 16,8 (6 x 2,40m et 2 x 1,20m) 6 16 12 4
8 paneles 19,2 (8 x 2,40m) 6 18 14 4
9 paneles 21,6 (8 x 2,40m et 2 x 1,20m) 8 20 16 4
10 paneles 24 (10 x 2,40m) 8 22 18 4
11 paneles 26,4 (10 x 2,40m et 2 x 1,20m) 10 24 20 4
12 paneles 28,8 (12 x 2,40m) 10 26 22 4
13 paneles 31,2 (12 x 2,40m et 2 x 1,20m) 12 28 24 4
14 paneles 33,6 (14 x 2,40m) 12 30 26 4
15 paneles 36 (14 x 2,40m et 2 x 1,20m) 14 32 28 4
16 paneles 38,4 (16 x 2,40m) 14 34 30 4
17 paneles 40,8 (16 x 2,40m et 2 x 1,20m) 16 36 32 4
18 paneles 43,2 (18 x 2,40m) 16 38 34 4
19 paneles 45,6 (18 x 2,40m et 2 x 1,20m) 18 40 36 4
20 paneles 48 (20 x 2,40 m) 18 42 38 4



Paneles apaisados
Número de paneles Carril (m) Detalle del carril* Unión Gancho de ajuste doble Abrazadera central Abrazadera final
1 panel 3,6 (2 x 1,80m) 0 4 0 4
2 paneles 7,2 (4 x 1,80m) 2 6 2 4
3 paneles 10,8 (6 x 1,80m) 4 10 4 4
4 paneles 14,4 (8 x 1,80m) 6 12 6 4
5 paneles 18 (10 x 1,80m) 8 16 8 4
6 paneles 21,6 (12 x 1,80m) 10 18 10 4
7 paneles 25,2 (14 x 1,80m) 12 22 12 4
8 paneles 28,8 (16 x 1,80m) 14 24 14 4
9 paneles 32,4 (18 x 1,80m) 16 28 16 4
10 paneles 36 (20 x 1,80m) 18 30 18 4
11 paneles 39,6 (22 x 1,80m) 20 34 20 4
12 paneles 43,2 (24 x 1,80m) 22 36 22 4
13 paneles 46,8 (26 x 1,80m) 24 40 24 4
14 paneles 50,4 (28 x 1,80m) 26 42 26 4
15 paneles 54 (30 x 1,80m) 28 46 28 4
16 paneles 57,6 (32 x 1,80m) 30 48 30 4
17 paneles 61,2 (34 x 1,80m) 32 52 32 4
18 paneles 64,8 (36 x 1,80m) 34 54 34 4
19 paneles 68,4 (38 x 1,80m) 36 58 36 4
20 paneles 72 (40 x 1,80m) 38 60 38 4



* Los detalles de los carriles se dan a título indicativo y dependen del tamaño de los paneles (que varía la longitud de los carriles).


0805

Ficha de datos

Montaje
Tejado de pizarra

Referencias específicas

upc
712971129467
ean13
0712971129467
Nuevo

Guía de instalación Kit de montaje fotovoltaico para tejados de pizarra

Instrucciones paso a paso para la instalación en un tejado de pizarra

Antes de empezar

La instalación en un tejado de pizarra requiere precauciones especiales. La pizarra es más frágil que las tejas, por lo que es esencial un enfoque especializado y metódico. Si tiene dudas sobre la técnica o la solidez del tejado, consulte siempre a un profesional cualificado.

1 COLOCACIÓN DE GANCHOS DE PIZARRA

Hardware

Ganchos especiales para pizarra, tornillos de acero inoxidable anticorrosión, detector de vigas, herramientas especiales para pizarra

Instalación

1. Localización: Utilice un detector de estructuras para identificar con precisión las vigas.
2. Colocación: Coloque el gancho en una zona protegida de la pizarra, evitando los bordes.
3. Preparación: Esmerile suavemente las lengüetas si es necesario, sin debilitar la pizarra.
4. Fijación: Atornille el listón a ras del cabrio utilizando únicamente tornillos de acero inoxidable.
5. Ajuste: Ajuste la altura mediante el sistema de ajuste vertical.
6. Acabado: Vuelva a colocar con cuidado la pizarra superior.

⭐ Características específicas de la pizarra

  • Fragilidad: Manipulación obligatoriamente delicada
  • Estanqueidad: Respeto absoluto de la integridad
  • Fijación: Puntos de anclaje reforzados

✅ Inspecciones

Pizarras intactas
Fijación sólida
Tornillos de acero inoxidable
Altura regulable
Crochet ardoise étape 1
Crochet ardoise étape 2
Crochet ardoise étape 3
Crochet ardoise étape 4
Crochet ardoise étape 5

2 INSTALACIÓN DE LOS RAÍLES DE ALUMINIO

Hardware

Raíles de aluminio 40x40, tornillos M10, tuercas de fijación, llave adecuada

Instalación

1. Inserción: Deslice un perno M10 en la guía cuadrada del carril.

2. Conexión: Inserte el perno en el orificio oblongo del gancho.

3. Alineación: Compruebe que todos los raíles están perfectamente alineados.

4. Apriete: Apriete permanentemente después de la comprobación completa.

⭐ Ventajas de los raíles de aluminio

  • Ligereza
  • :
  • Carga reducida sobre la pizarra
  • Precisión: Sistema de deslizamiento exacto
  • Durabilidad: Resistencia óptima a la intemperie

✅ Controles

Carriles alineados
Pernos apretados
Paralelismo perfecto
Montaje estable
Rail étape 1
Rail étape 2
Rail étape 3
Rail étape 4

3 INSTALACIÓN DE PANELES SOLARES

Hardware

Paneles solares, abrazaderas de extremo (4), abrazaderas centrales (según la configuración), pernos M8

⚙️ Configuración

1 panel: 4 lamas en las 4 esquinas
Varios paneles: 4 listones extremos + listones intermedios entre paneles

Instalación

1. Punto de partida: Comience por el borde exterior con un margen de 1 cm.
2. Fijación: Instale dos abrazaderas de fijación externas en los extremos.
3. Comprobación: El panel debe quedar perfectamente paralelo a la cumbrera.
4. Ampliación: Añada los siguientes paneles con lamas intermedias

⭐ Ventajas

  • Seguridad: Sujeción óptima en la pizarra
  • Adaptabilidad: Sistema modular flexible
  • Precisión: Alineación perfecta garantizada

Controles

Pizarras posicionadas
Margen respetado
Cresta paralela
Instalación estable
Panneau étape 1
Panneau étape 2
Panneau étape 3
Panneau étape 4

Instalación finalizada.

Su instalación fotovoltaica sobre tejado de pizarra ya está lista. Antes de la puesta en servicio, realice una comprobación completa de la impermeabilización y de todos los aprietes.

⚠️ Por razones de seguridad y para garantizar la estanqueidad, siempre debe hacer revisar su instalación por un profesional cualificado especializado en cubiertas de pizarra.

2025 WattUNeed - Guía de instalación fotovoltaica en pizarra
