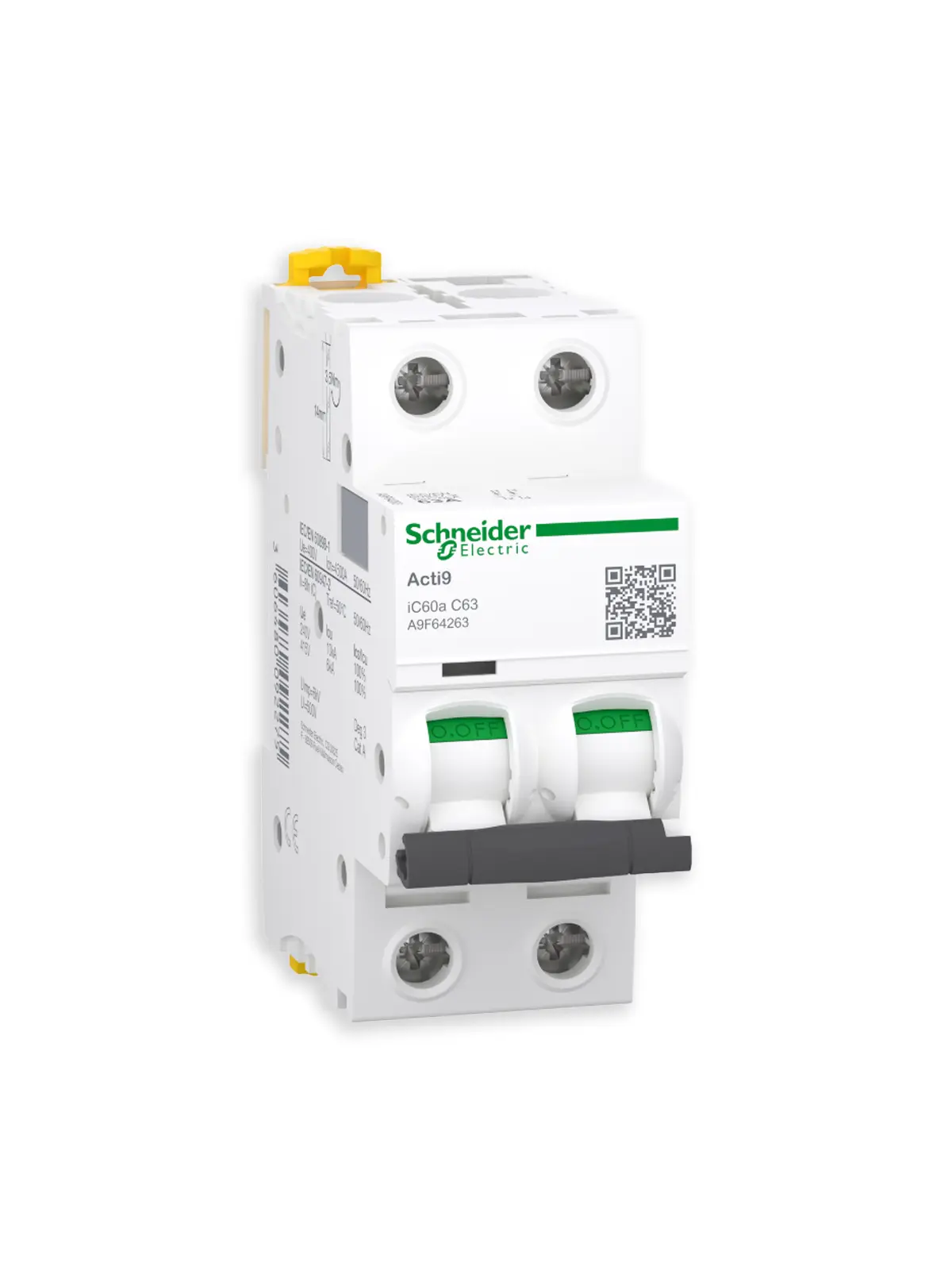

Schneider-Leistungsschalter 3KA – 2P – 63A – Kurve C – 230/400V – Ref. A9F64263
Schneider-Leistungsschalter 3KA – 2P – 63A – Kurve C – 230/400V – Ref. A9F64263

Schneider-Leistungsschalter 3KA – 2P – 63A – Kurve C – 230/400V – Ref. A9F64263

58,10 €
Inklusive Steuer
A9F64263
3606480092275

Der Schneider Electric A9F64263 ist der Referenz-Leistungsschalter für den Schutz von Hochleistungsanlagen. Er vereint industrielle Robustheit und Sicherheit für den Hausgebrauch und ist die erste Wahl von Installateuren für die Absicherung von Solaranlagen und Ladestationen.

  • Verwendung: Optimiert für die Ausgänge von Photovoltaik-Wechselrichtern (bis zu 14,5 kVA) und EV-Ladestationen.
  • Aktive Sicherheit: Exklusive Technologien VisiSafe (sichere Abschaltung) und VisiTrip (schnelle Fehlerdiagnose).
  • Hohe Leistung: Abschaltleistung von 6 kA, weit über den klassischen Standards für Wohngebäude.
  • Langlebigkeit: Konzipiert für den Betrieb unter extremen Bedingungen (-35 °C bis +70 °C).
  • Einfache Installation: Kompaktes Format (2 Module) und breite Klemmen für bis zu 50 mm².

Verlangen Sie für Ihre Photovoltaikanlage den Marktführer. Mit Schneider Electric entscheiden Sie sich für einen robusten und bewährten Schutz, der für 20.000 Schaltvorgänge ausgelegt ist.

Schneider Acti9 iC60a Schutzschalter – zweipolig 2P – 63 A – Kurve C (A9F64263)


Der Schneider Electric A9F64263 ist ein magnetothermischer Schutzschalter aus der professionellen Acti9 iC60a-Reihe. Dieses zweipolige (2 Pole) Gerät mit 63 A wurde speziell für den Schutz von Stromkreisen entwickelt, insbesondere in Photovoltaikanlagen, Eigenverbrauchssystemen und zum Anschluss von Ladestationen für Elektrofahrzeuge.





Die Vorteile für Ihren elektrischen Schutz

  • VisiSafe-Sicherheit: Gewährleistet die tatsächliche Abschaltung des Stromkreises für eine risikofreie Wartung Ihrer Solarwechselrichter.
  • VisiTrip-Anzeige: Sofortige visuelle Erkennung der Auslösung bei einem Fehler, was die Diagnose Ihrer Anlage vereinfacht.
  • Schaltleistung 6 kA: Überlegene Leistung, die die Integrität Ihrer Geräte bei hohen Kurzschlussströmen gewährleistet.
  • Robuste Konstruktion: Zuverlässiger Betrieb unter extremen Bedingungen von -35 °C bis +70 °C.





Technisches Datenblatt: Schneider Acti9 iC60a (A9F64263)
Produktreihe / Produktname Acti9 / Acti9 iC60
Beschreibung der Pole 2P (2 geschützte Pole)
Nennbetriebsstrom (In) 63 A
Auslösekurve Kurve C
Ausschaltvermögen (Icu) 10 kA (220...240 V) / 6 kA (380...415 V) [Zitat: 8]
Ausschaltvermögen (Icn) 4500 A bei 400 V AC [Zitat: 8]
Bemessungsbetriebsspannung (Ue) 220...240 V / 380...415 V AC [Zitat: 8]
Netzfrequenz 50/60 Hz [Zitat: 8]
Anschlussart Einfachklemme: 1...35 mm² (starr) / 1...25 mm² (flexibel) [Zitat: 13]
Abmessungen (Breite) 36 mm (4 Schritte à 9 mm) [Quelle: 13]
Anzugsmoment 3,5 N.m (oben oder unten) [Zitat: 13]
Betriebstemperatur -35 °C bis 70 °C [Zitat: 15]
Vertragliche Garantie 18 Monate [Zitat: 21]





Spezifische Verwendung: Solarenergie und Ladestationen

Dieser 63-A-Leistungsschalter eignet sich besonders für:

  • Schutz des Wechselstromausgangs: Unverzichtbar für einphasige Photovoltaik-Wechselrichter von 6 kW bis 12 kW (z. B. Deye, Sofar, Huawei).
  • Ladeinfrastrukturen (IRVE): Sicherung von 7,4-kW- und 11-kW-Ladestationen.
  • Stromverteiler: Allgemeiner Schutz von Nebengebäuden oder Wärmepumpen (PAC).

Experten-Tipp: Die Schneider Acti9-Reihe ist für ihre Langlebigkeit bekannt. Mit dem Modell iC60a gewährleisten Sie eine maximale Lebensdauer Ihrer empfindlichen Komponenten, wie z. B. Hybrid-Wechselrichter.





Zertifizierte Kompatibilität mit den führenden Anbietern von Solaranlagen

Der Leistungsschalter Schneider Acti9 iC60a 63A wurde aufgrund seiner perfekten Kompatibilität mit den leistungsstärksten Wechselrichtern auf dem Markt ausgewählt, die auf unserer Website erhältlich sind:

  • Hybrid-Wechselrichter von Deye: Idealer Schutz für einphasige Modelle von 5 kW bis 8 kW (am AC-Last- oder Netzausgang).
  • WKS-Reihe (Evo, Circle, Isolar): Gewährleistet eine saubere und sichere Trennung für netzunabhängige (Off-Grid) Wechselrichter mit hoher Leistung.
  • Wechselrichter von Sofar Solar: Empfohlen zur Sicherung der Netzeinspeisung Ihrer einphasigen String-Wechselrichter.
  • Speichersysteme: Geeignet für den Schutz von Batteriekreisen, die an Hochstromladegeräte angeschlossen sind.

Hinweis: Dank seiner Nennstromstärke von 63 A kann er Stromspitzen ohne ungewollte Auslösung absorbieren und gleichzeitig einen sofortigen thermischen Schutz gewährleisten.





Installation und Wartung

Die Montage erfolgt einfach auf einer 35-mm-DIN-Schiene. Dank seines ergonomischen Designs lassen sich Module in Ihrer Schalttafel schnell austauschen oder hinzufügen. Für optimale Sicherheit überprüfen Sie, ob die Klemmen mit dem empfohlenen Drehmoment (3,5 Nm für diese Größe) angezogen sind.

Elektrische Sicherheit: Die Installation muss den geltenden Normen (NF C 15-100 oder RGIE) entsprechen. Schalten Sie vor jeder Arbeit immer den Strom ab.





FAQ – Schneider Acti9 iC60a 63A-Leistungsschalter

1. Warum wird dieser Leistungsschalter für Solar- und IRVE-Anschlüsse empfohlen? +
Mit einer Nennstromstärke von 63 A und einer C-Kennlinie ist dieses Modell ideal für die konstanten Lastströme von leistungsstarken Photovoltaik-Wechselrichtern (6 kW bis 12 kW) und Ladestationen für Elektrofahrzeuge geeignet. Seine industrielle Konstruktion gewährleistet, dass er sich bei längeren Ladezyklen nicht vorzeitig erwärmt.
2. Was sind die Sicherheitsfunktionen VisiSafe und VisiTrip? +
VisiSafe garantiert, dass der nachgeschaltete Stromkreis bei gesenktem Hebel tatsächlich spannungsfrei ist, wodurch alle Wartungsarbeiten sicher durchgeführt werden können. VisiTrip ist eine optische Anzeige (rote LED), mit der sofort erkennbar ist, welcher Schutzschalter aufgrund eines elektrischen Fehlers ausgelöst hat, was eine schnelle Diagnose Ihrer Anlage erleichtert.
3. Welche Bedeutung hat die Ausschaltleistung von 6 kA? +
Die Ausschaltleistung von 6000 A (6 kA) gibt die Fähigkeit des Leistungsschalters an, einen größeren Kurzschluss zu unterbrechen, ohne dabei zerstört zu werden. Bei einer Solar- oder Leistungsanlage stellt dies sicher, dass das Gerät Ihren Hybrid-Wechselrichter oder Ihre empfindlichen Geräte wirksam vor schweren Netzausfällen schützt.
4. Welche Kabelquerschnitte können an dieses Modell angeschlossen werden? +
Dieser Leistungsschalter ist mit breiten Klemmen ausgestattet, die für starre Kabel bis zu 50 mm² und für flexible Kabel bis zu 35 mm² geeignet sind. Es ist wichtig, ein Anzugsmoment von 3,5 Nm einzuhalten, um eine einwandfreie Verbindung zu gewährleisten und die Gefahr eines Lichtbogens aufgrund einer unsachgemäßen Befestigung zu vermeiden.
A9F64263

Datenblatt

Art des elektrischen Materials
Disjoncteur

Spezifische Referenzen

upc
606480092275
ean13
3606480092275
MPN
A9F64263
Neu

Schneider-Leistungsschalter 3KA – 2P – 63A – Kurve C – 230/400V – Ref. A9F64263 — Montage und Zubehör

Schneider-Leistungsschalter 3KA – 2P – 63A – Kurve C – 230/400V – Ref. A9F64263 by Schneider Electric is available in our Montage und Zubehör catalog. Technical specifications: art des elektrischen materials: Disjoncteur. Product weight: 0.2 kg. Referenz: A9F64263.
