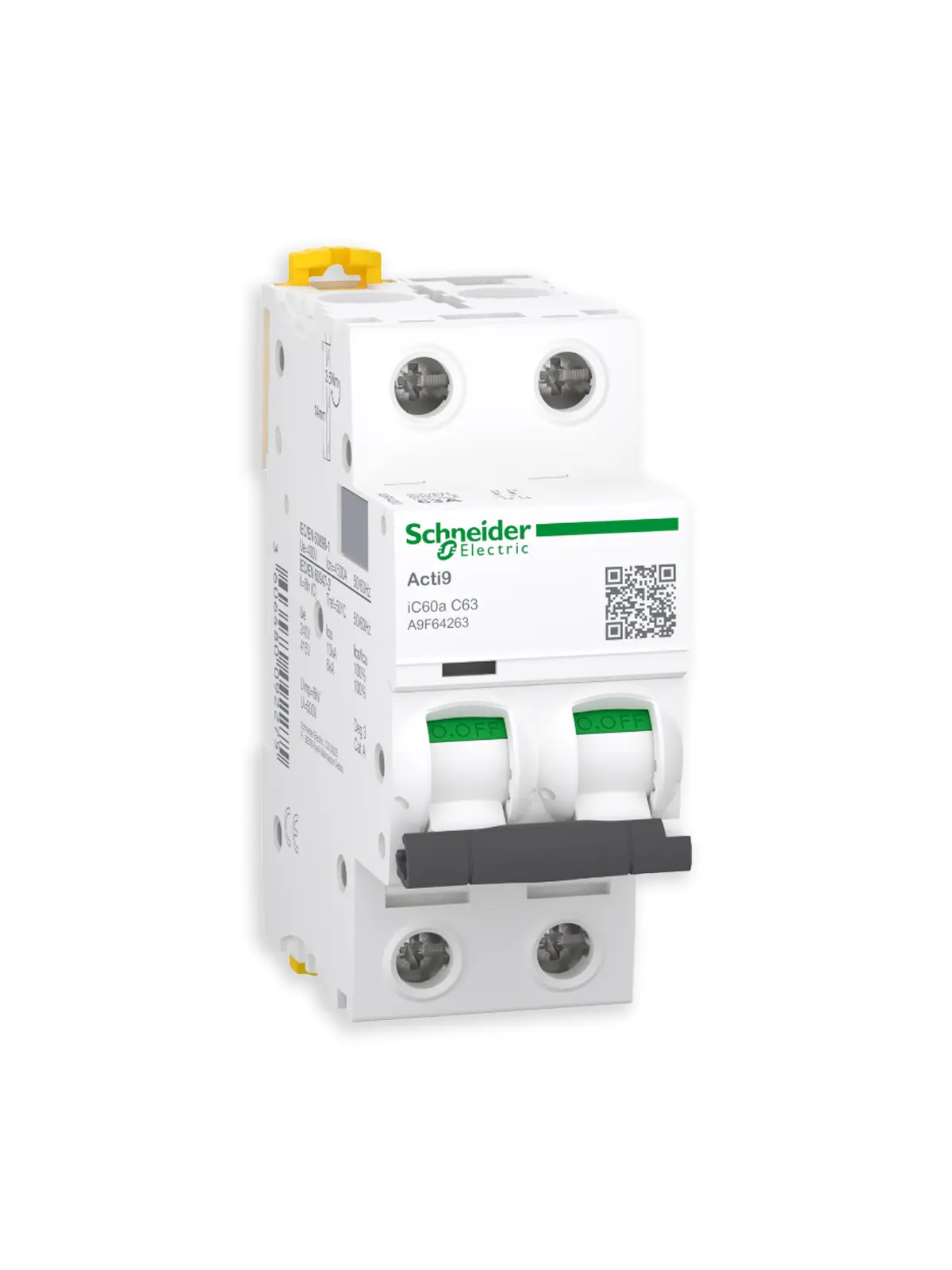

Disyuntor Schneider 3KA – 2P – 63A – Curva C – 230 / 400V – Ref. A9F64263
66,5 $
Impuestos incluidos
A9F64263
3606480092275
El Schneider Electric A9F64263 es el disyuntor de referencia para la protección de instalaciones de alta potencia. Combinando robustez industrial y seguridad doméstica, es la opción preferida de los instaladores para proteger los sistemas solares y las estaciones de recarga.
- Uso: optimizado para salidas de inversores fotovoltaicos (hasta 14,5 kVA) y terminales de recarga de vehículos eléctricos.
- Seguridad activa: tecnologías exclusivas VisiSafe (corte seguro) y VisiTrip (diagnóstico rápido de fallos).
- Alto rendimiento: potencia de corte de 6 kA, muy superior a los estándares residenciales clásicos.
- Durabilidad: Diseñado para funcionar en condiciones extremas (de -35 °C a +70 °C).
- Fácil instalación: formato compacto (2 módulos) y bornes anchos que admiten hasta 50 mm².
Para su instalación fotovoltaica, exija la referencia del mercado. Con Schneider Electric, elige una protección robusta y probada, diseñada para durar 20 000 maniobras.
Disyuntor Schneider Acti9 iC60a - Bipolar 2P - 63A - Curva C (A9F64263)
El Schneider Electric A9F64263 es un disyuntor magnetotérmico de la gama profesional Acti9 iC60a. Este dispositivo bipolar (2 polos) de 63 A está especialmente diseñado para la protección de circuitos de potencia, en particular en instalaciones fotovoltaicas, sistemas de autoconsumo y conexión de terminales de recarga para vehículos eléctricos.
Ventajas para su protección eléctrica
- Seguridad VisiSafe: garantiza la desconexión real del circuito para un mantenimiento sin riesgos de sus inversores solares.
- Indicador VisiTrip: identificación visual inmediata de la desconexión por fallo, lo que simplifica el diagnóstico de su instalación.
- Capacidad de corte de 6 kA: rendimiento superior que garantiza la integridad de su equipo frente a corrientes de cortocircuito importantes.
- Diseño robusto: funciona con fiabilidad en condiciones extremas, de -35 °C a +70 °C.
| Ficha técnica: Schneider Acti9 iC60a (A9F64263) | |
|---|---|
| Gama / Nombre del producto | Acti9 / Acti9 iC60 |
| Descripción de los polos | 2P (2 polos protegidos) |
| Corriente nominal de servicio (In) | 63 A |
| Curva de disparo | Curva C |
| Poder de corte (Icu) | 10 kA (220...240 V) / 6 kA (380...415 V) [cita: 8] |
| Capacidad de corte (Icn) | 4500 A a 400 V CA [cita: 8] |
| Tensión nominal de servicio (Ue) | 220...240 V / 380...415 V CA [cita: 8] |
| Frecuencia de la red | 50/60 Hz [cita: 8] |
| Modo de conexión | Terminal simple: 1...35 mm² (rígido) / 1...25 mm² (flexible) [cita: 13] |
| Dimensiones (anchura) | 36 mm (4 pasos de 9 mm) [cita: 13] |
| Par de apriete | 3,5 N.m (superior o inferior) [cita: 13] |
| Temperatura de funcionamiento | -35 °C a 70 °C [cita: 15] |
| Garantía contractual | 18 meses [cita: 21] |
Uso específico: Solar y estaciones de recarga
Este disyuntor de 63 A es especialmente adecuado para:
- Protección de salida CA: Indispensable para inversores fotovoltaicos monofásicos de 6 kW a 12 kW (por ejemplo: Deye, Sofar, Huawei).
- Infraestructuras de recarga (IRVE): Protección de terminales de recarga de 7,4 kW y 11 kW.
- Cuadros eléctricos: Protección general de edificios anexos o bombas de calor (PAC).
Consejo de experto: La gama Schneider Acti9 es conocida por su durabilidad. Al elegir el modelo iC60a, garantiza la máxima longevidad de sus componentes sensibles, como los inversores híbridos.
Compatibilidad certificada con los líderes del sector solar
El disyuntor Schneider Acti9 iC60a 63A ha sido seleccionado por su perfecta compatibilidad con los inversores más potentes del mercado, disponibles en nuestra página web:
- Inversores híbridos Deye: protección ideal para modelos monofásicos de 5 kW a 8 kW (en salida AC Load o Grid).
- Gama WKS (Evo, Circle, Isolar): garantiza una desconexión limpia y segura para los inversores autónomos (off-grid) de alta potencia.
- Inversores Sofar Solar: recomendados para proteger la inyección a la red de sus inversores de cadena monofásicos.
- Sistemas de almacenamiento: Adecuado para la protección de circuitos de baterías acoplados a cargadores de alta intensidad.
Nota: Su calibre de 63 A permite absorber los picos de intensidad sin disparos intempestivos, al tiempo que garantiza una protección térmica inmediata.
Instalación y mantenimiento
El montaje se realiza fácilmente sobre un carril DIN de 35 mm. Gracias a su diseño ergonómico, la sustitución o adición de módulos en su cuadro eléctrico es rápida. Para una seguridad óptima, compruebe que el apriete de los bornes se realiza con el par recomendado (3,5 Nm para este calibre).
Seguridad eléctrica: la instalación debe cumplir con las normas vigentes (NF C 15-100 o RGIE). Desconecte siempre la corriente antes de manipularlo.
