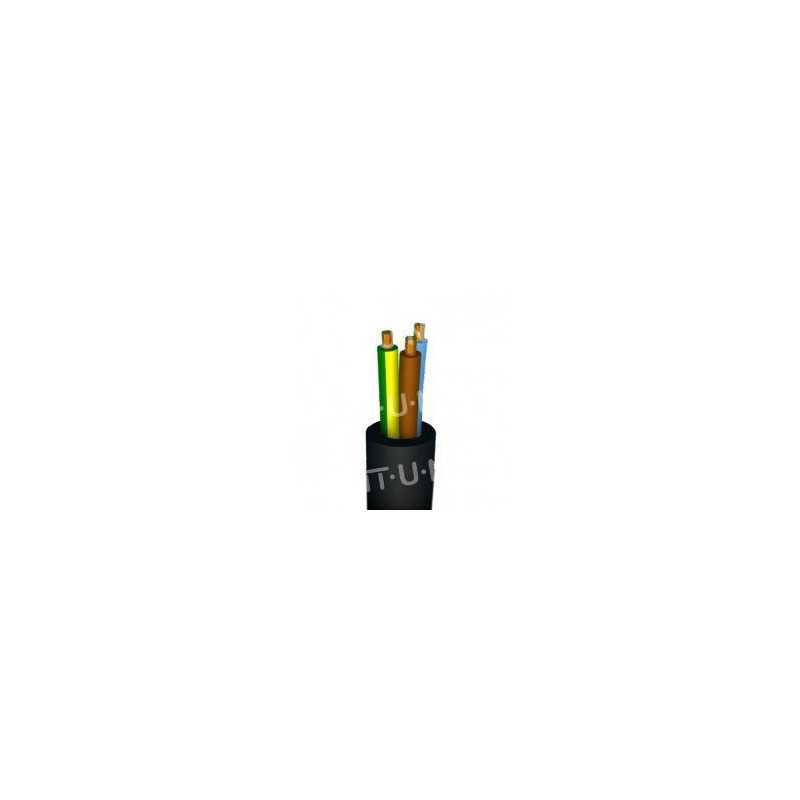

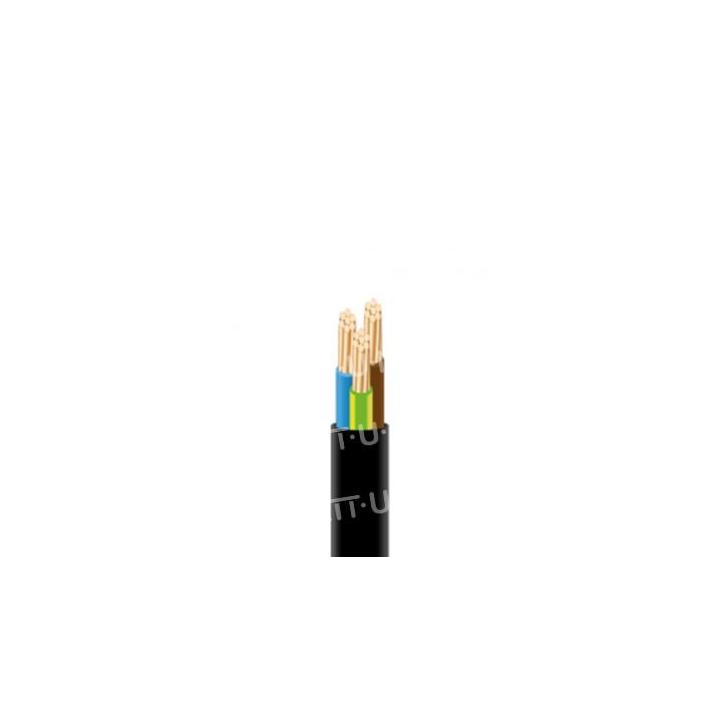

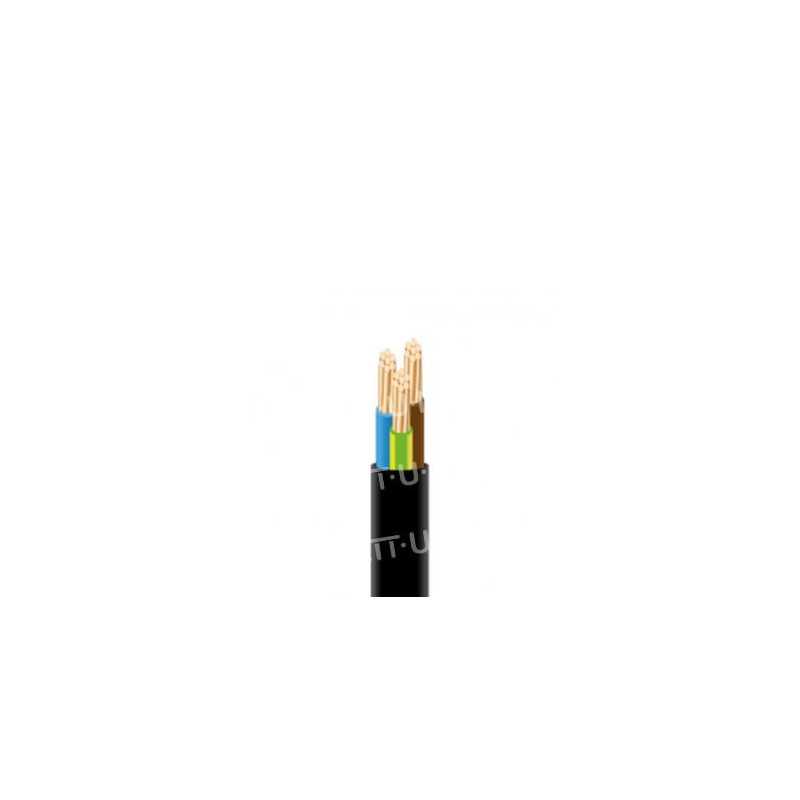

Kabel H07RN-F 3G1,5 mm² Neopren 450/750V | Wattuneed

Flexibles Anschlusskabel H07RN-F ECA 3G1,5 450/750V

Das Kabel H07RN-F 3G1,5 mm² ist ein flexibles elektrisches Anschlusskabel aus schwarzem Neopren, das den Anforderungen von Elektroinstallationen im Haushalt, in der Photovoltaik und im Gewerbe gerecht wird. Mit seinem robusten Gummimantel und einem Querschnitt von 1,5 mm² pro Leiter bietet dieses dreiphasige Kabel eine zuverlässige und kostengünstige Lösung für Ihren Anschlussbedarf im Innen- und Außenbereich.

Technische Daten und Anwendungen

Dieses Stromkabel vom Typ H07RN-F wurde speziell für Anwendungen entwickelt, bei denen Flexibilität und Widerstandsfähigkeit erforderlich sind. Die Bezeichnung 3G1,5 weist darauf hin, dass es drei Leiter (Phase, Neutralleiter und Erde) mit einem Querschnitt von jeweils 1,5 mm² enthält, wodurch eine sichere Stromübertragung für Geräte mit geringer bis mittlerer Leistung ermöglicht wird.

Die Nennspannung von 450/750 V garantiert eine Verwendung gemäß den europäischen Normen für Haushalts- und Dienstleistungsschaltungen. Dieses Kabel erfüllt die Anforderungen der ECA-Norm (Euro Class A), die seine Leistung im Bereich des Brandverhaltens belegt, einem wesentlichen Kriterium für die Sicherheit elektrischer Anlagen.

Neoprenmantel: robust und vielseitig.

Der Außenmantel aus schwarzem Neopren verleiht diesem H07RN-F-Kabel außergewöhnliche Eigenschaften hinsichtlich mechanischer und umweltbedingter Widerstandsfähigkeit. Neopren ist bekannt für seine Witterungs-, UV- und Abriebbeständigkeit sowie seine Widerstandsfähigkeit gegenüber Temperaturschwankungen, was es zu einer bevorzugten Wahl für Installationen im Freien macht.

• Witterungsbeständig: Regen, Feuchtigkeit, Frost und Hitze.
• Bewahrte Flexibilität: Selbst bei niedrigen Temperaturen behält das Kabel seine Flexibilität.
• Mechanischer Schutz: Abrieb- und Stoßfestigkeit.
• Erhöhte Haltbarkeit: Lange Lebensdauer in anspruchsvollen Umgebungen.
• UV-Beständigkeit: Installation im Freien ohne Beeinträchtigung.

Querschnitt 1,5 mm²: optimale Dimensionierung für Endstromkreise.

Der Querschnitt von 1,5 mm² pro Leiter eignet sich besonders für Endverteilerstromkreise und Geräte mit geringer bis mittlerer Leistung. Für Ihre Installationen eignet sich dieser Querschnitt optimal für folgende Anwendungen:

Um Ihre Kabel entsprechend Ihrer Installation richtig zu dimensionieren, verwenden Sie unseren Spannungsabfall-Rechner, der kostenlos in der Wattuneed Toolbox erhältlich ist.

Anwendungsbereiche

Das Kabel H07RN-F 3G1,5 mm² eignet sich besonders für folgende Anwendungen im Bereich der Solarenergie und Elektroinstallation:

• Anschluss von Photovoltaik-Mikrowechselrichtern: AC-Anschluss für Enphase IQ-, Hoymiles- oder APSystems-Systeme.
• Verkabelung von Innen- und Außenbeleuchtungen: Leuchten, Einbauspots, Gartenbeleuchtung.
• Stromversorgung von Haushaltsgeräten: Kühlschränke, Geschirrspüler, Mikrowellenherde.
• Anschluss von Schutzkästen: Verbindung zwischen elektrischen Schutzvorrichtungen und Geräten.
• Gartengeräte: Teichpumpen, elektrische Rasenmäher, Werkstattstaubsauger.
• Elektrische Verlängerungen: Werkstätten, leichte Baustellen, Veranstaltungen.

Photovoltaik-Anwendungen: Mikro-Wechselrichter.

Das Kabel H07RN-F 3G1,5 mm² wird besonders für Photovoltaikanlagen mit Mikro-Wechselrichtern empfohlen. Bei diesen Systemen ist jedes Solarmodul mit einem eigenen Mikro-Wechselrichter ausgestattet, der den Gleichstrom direkt am Modul in Wechselstrom umwandelt.

Dieser 1,5 mm² Querschnitt ist perfekt für die typische Leistung von Mikro-Wechselrichtern (300W bis 800W pro Einheit) dimensioniert. Das H07RN-F-Kabel stellt die wechselstromseitige (AC) Verbindung von den Mikro-Wechselrichtern zum Schaltschrank oder zum Netzanschlusspunkt her.

Insbesondere bei Enphase-Systemen wird dieses Kabel häufig zusätzlich zu den speziellen Enphase IQ-Kabeln verwendet, um die letzten Meter der Verbindung zwischen dem Enphase-Trunkkabel und dem Stromverteiler herzustellen.

Konformität und Sicherheit

Das Kabel H07RN-F entspricht den geltenden europäischen Normen, die eine sichere Verwendung in elektrischen Installationen in Wohn- und Dienstleistungsgebäuden gewährleisten. Die ECA-Klassifizierung (Euro Class A) belegt seine geringe Brandreaktion, ein entscheidendes Kriterium, um die Ausbreitung eines Feuers im Falle eines elektrischen Problems zu begrenzen.

Installation und Anwendung

Dank seiner Flexibilität ist das H07RN-F-Kabel leicht zu handhaben und zu verlegen, selbst in engen Räumen oder bei komplexen Verläufen. Die drei Leiter sind durch ihren genormten Farbcode eindeutig identifizierbar:

• Blau: Neutralleiter (N)
• Braun oder Schwarz: Phasenleiter (L)
• Grün-Gelb: Schutzleiter (Erde - PE).

Der Neoprenmantel erleichtert das Abisolieren und den Anschluss an Klemmen, Dominosteine oder Steckverbinder. Das Kabel kann je nach den Anforderungen Ihrer Installation durch Kabelkanäle gezogen, auf Putz befestigt oder unter Schutzmantel in die Erde verlegt werden.

Tipps für die Installation :

• Halten Sie einen Mindestbiegeradius ein, der dem Vierfachen des Außendurchmessers des Kabels entspricht.
• Verwenden Sie bei der Aufputzverlegung alle 30 cm geeignete Befestigungsschellen.
• In Durchgangsbereichen einen mechanischen Schutz (ICTA-Mantel) vorsehen.
• Bei Standardinstallation einen Strom von 16 A nicht überschreiten.
• Vor dem Einschalten auf Durchgang und Isolierung prüfen.

Beispiele für vollständige Schaltpläne für Photovoltaikanlagen finden Sie auf unserer Seite Detaillierte Schaltpläne.

Vorteile des H07RN-F 3G1,5-Kabels

• Kostengünstig: Erschwingliche Lösung für Stromkreise mit geringer Leistung.
• Vielseitig: Verwendung im Innen- und Außenbereich ohne Einschränkungen.
• Flexibilität: Erleichtert die Installation in engen Räumen.
• Widerstandsfähigkeit: Neoprenmantel für raue Umgebungen geeignet.
• Sicherheit: Entspricht den europäischen Normen und der ECA-Klasse.
• Langlebigkeit: Beständig gegen UV-Strahlen, Witterungseinflüsse und Temperaturschwankungen.
• Verkauf als Meterware: Bestellen Sie genau die benötigte Länge.
• Leicht und handlich: Schnelle und einfache Installation.

Komplementarität mit Ihrer Solaranlage

Im Rahmen einer kompletten Photovoltaikanlage mit Mikro-Wechselrichtern fügt sich das Kabel H07RN-F 3G1,5 mm² nahtlos in die anderen Komponenten Ihres Systems ein. Es ist ideal, um die Verbindungen auf der Wechselstromseite (AC) herzustellen, von der Produktionsstelle bis zum Schaltschrank.

Für Anlagen mit höherer Leistung oder mit zentralisierten Wechselrichtern sollten Sie größere Querschnitte wie das Kabel H07RN-F 3G1,6 mm² oder das Kabel H07RN-F 3G10 mm² bevorzugen.

Für Verbindungen auf der Gleichstromseite (DC) zwischen Solarmodulen und Wechselrichtern sollten Sie spezielle Solarkabel bevorzugen, die so konzipiert sind, dass sie den Belastungen durch Gleichstrom und längeren Außenbedingungen standhalten.

Verpackung und Bestellung

Dieses H07RN-F 3G1,5 mm²-Kabel wird als Meterware verkauft, sodass Sie genau die Länge bestellen können, die Sie für Ihr Projekt benötigen. Jede bestellte Einheit entspricht 1 Meter Kabel. Für größere Längen geben Sie einfach die gewünschte Menge in Ihrem Warenkorb an.

Referenznummer des Herstellers : H07RN-F | EAN: 0768563817526

Wenn Sie technische Fragen zur Dimensionierung Ihrer Kabel oder zur Kompatibilität mit Ihrer Installation haben, steht Ihnen unser Support-Team unter support .wattuneed.com zur Verfügung.
