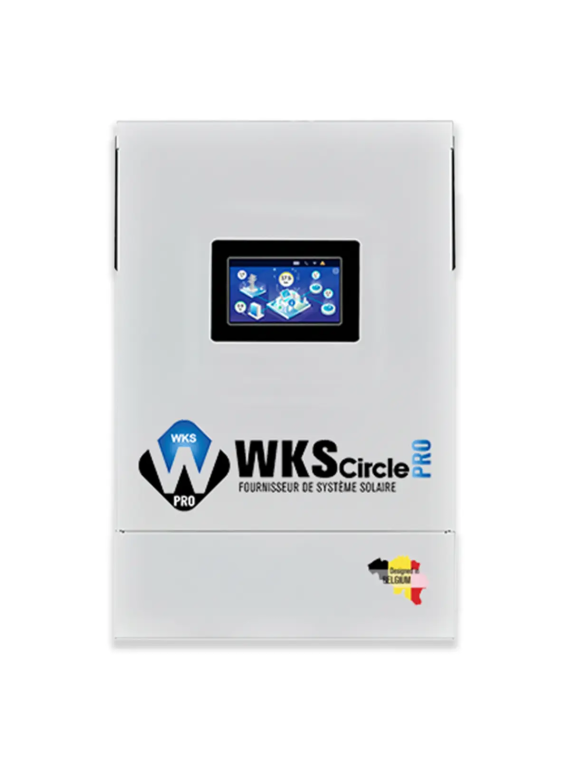

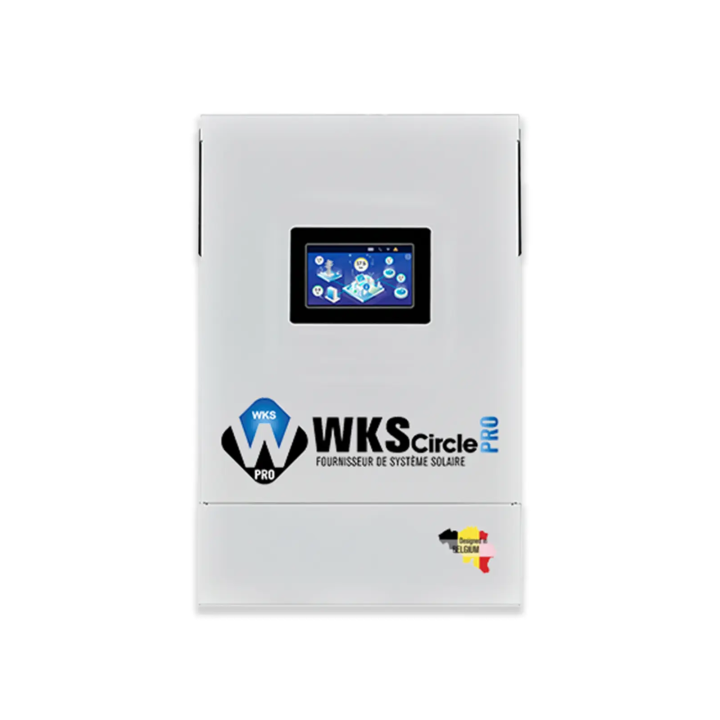

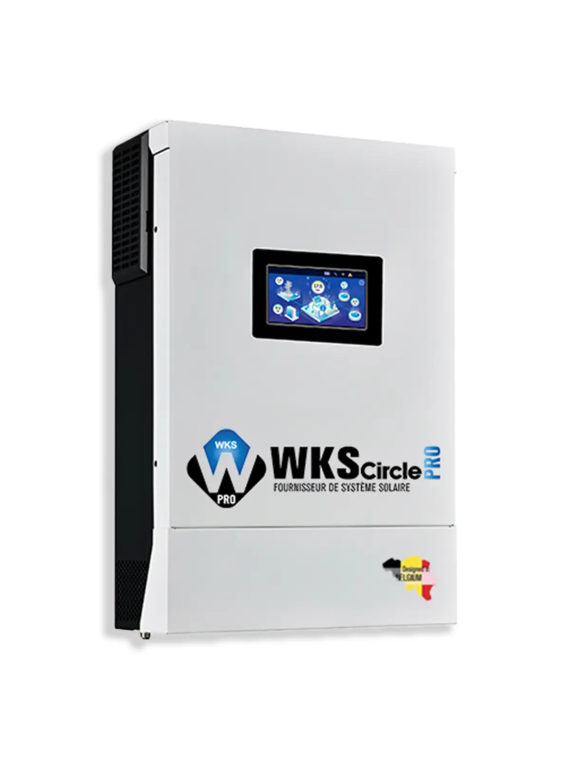

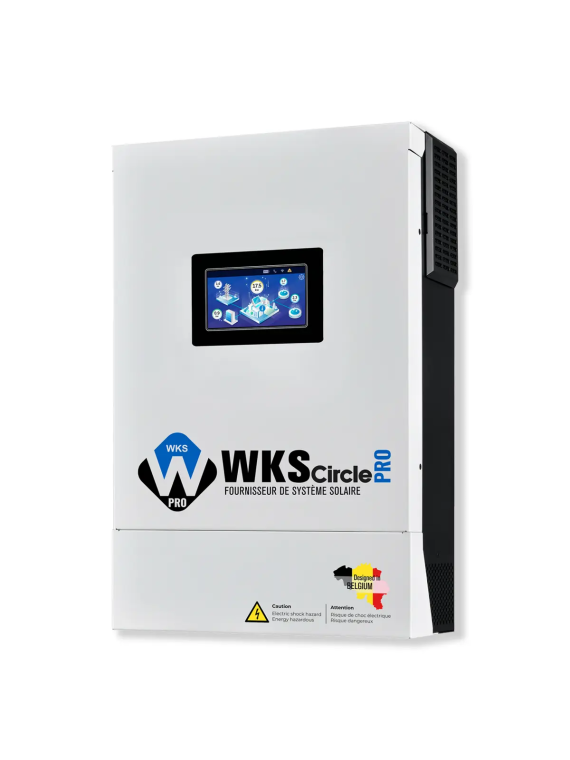

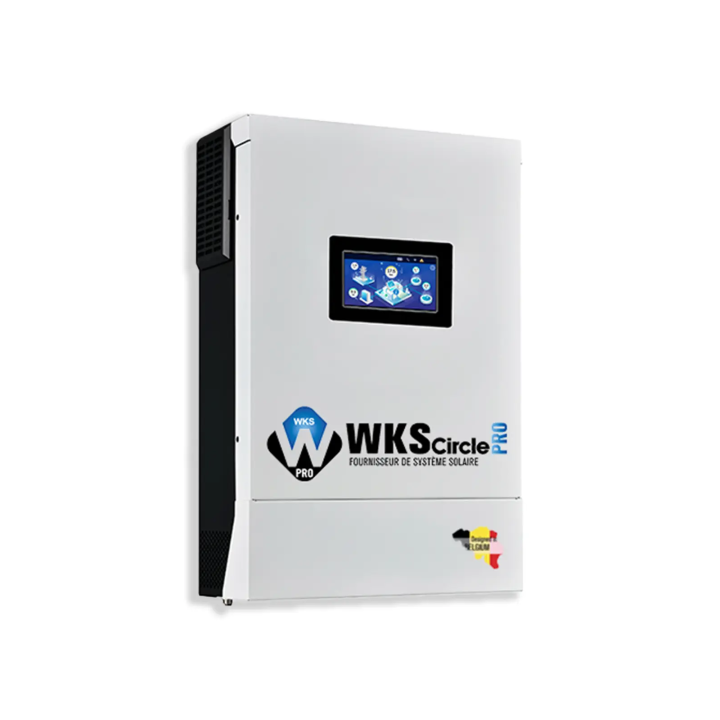

Hybrid-Wechselrichter WKS EVO Circle Pro 6,5 kVA 48 V Mono

WKS Evo Circle PRO 6,5 kVA 48V Hybrid-Wechselrichter

Der ausgereifteste Hybrid-Solarwechselrichter seiner Generation

Der WKS Evo Circle PRO ist ein Hybrid-Wechselrichter der neuesten Generation, der für netzunabhängige und Hybrid-Solaranlagen konzipiert wurde. Er vereint in einem einzigen Gerät drei wesentliche Funktionen: reinen Sinus-Wechselrichter, MPPT-Solarladeregler und Netzladegerät. Diese All-in-One-Architektur vereinfacht die Planung und Verwaltung einer Photovoltaikanlage erheblich und garantiert gleichzeitig einen hohen Wirkungsgrad und außergewöhnliche Zuverlässigkeit.

Der WKS Evo Circle PRO zeichnet sich durch seine Vielseitigkeit, seine fortschrittliche Konnektivität und seine Fähigkeit zum Parallelbetrieb bei einer Gesamtleistung von bis zu 39 kW aus.

Dieses Modell eignet sich ideal für netzunabhängige (Off-Grid-)Anlagen, Hybridsysteme mit Batterien sowie für Industrie- und Gewerbebetriebe, die eine zuverlässige und unterbrechungsfreie Stromversorgung benötigen.

Was dieser Wechselrichter konkret leistet

Der WKS EVO Circle PRO steuert kontinuierlich den Energiefluss zwischen Ihren Solarmodulen, Ihrer Batterie, dem Netz oder Ihrem Notstromaggregat und Ihren Geräten:

• Er wandelt Solarenergie in reinen Sinus-Wechselstrom mit 230 Vum, bei einem Spitzenwirkungsgrad von 93 %
• Er speichert den Überschuss über seinen integrierten 120-A-MPPT-Regler in Ihrer 48-V-Batterie
• Er versorgt Ihre Geräte vorrangig über die Module, dann über die Batterie und schließlich über das Netz oder den Generator als Zusatzversorgung
• Er schützt Ihre kritischen Lasten dank seines doppelten, unabhängigen Wechselstromausgangs: Die wesentlichen Geräte bleiben stets mit Strom versorgt, während sekundäre Lasten abgeschaltet werden, wenn die Batterie schwach ist

Mit 12 bis 18 Solarmodulen (5 bis 9 kWp) und einem 10-kWh-Batteriespeicher kann ein Haus mit 100 bis 150 m² in sonnigen Monaten eine Autonomie von 80 bis 100 % erreichen, wobei die Stromrechnung je nach Verbrauchsprofil um schätzungsweise 1.000 € bis 1.800 € pro Jahr sinkt.

Nutzen Sie unseren Simulator, um eine individuelle Schätzung zu erhalten.

Ein All-in-One-Wechselrichter für Ihre Energieunabhängigkeit

Der WKS Evo Circle PRO wurde für die Anforderungen von privaten, gewerblichen oder netzfernen Anlagen entwickelt und gewährleistet eine stabile, saubere und kontinuierliche Stromversorgung, auch ohne Anschluss an das Stromnetz.
Dank seiner 120-A-MPPT-Technologie und seines breiten Photovoltaik-Eingangsbereichs (90 V – 450 V) nutzt er die verfügbare Sonnenenergie optimal aus und garantiert einen Wirkungsgrad von über 93 %.

Sein Doppelausgangssystem ermöglicht die getrennte Steuerung von kritischen und sekundären Lasten: Ihre wichtigsten Geräte bleiben mit Strom versorgt, während nicht prioritäre Lasten nur dann aktiviert werden, wenn die Solarstromproduktion ausreichend ist.

Volle Kontrolle über Ihre Produktion und Ihren Verbrauch

Der WKS Evo Circle PRO ist für eine präzise und intelligente Steuerung Ihrer Solaranlage konzipiert.
Sein 4,3-Zoll-Farb-LCD-Display zeigt in Echtzeit die Solarleistung, den Ladezustand, die Batteriespannung und den momentanen Verbrauch an.

Dank WLAN-Konnektivität und der mobilen App i.Solar können Sie Ihre Daten von überall aus verfolgen: Tagesproduktion, Verlaufsdaten, Systemwarnungen, Ferndiagnosen usw.
Ein BMS-Anschluss ermöglicht die direkte Kommunikation mit modernen Lithium-Batterien und gewährleistet einen perfekten Ladegleichgewicht sowie erhöhte Sicherheit.

Parallelbetrieb: skalierbare Leistung bis zu 39 kW

Der Wechselrichter WKS Evo Circle PRO kann parallel mit bis zu sechs identischen Einheiten installiert werden und bietet so eine Gesamtleistung von 39 kW.
Diese Flexibilität macht ihn ideal für Gebäude mit hohem Energieverbrauch: Hauptwohnsitze, Unternehmen, Werkstätten, landwirtschaftliche Gebäude, touristische Einrichtungen oder öffentliche Institutionen.

Jede Einheit kommuniziert über einen intelligenten Parallelbus, um die Last auszugleichen und maximale Redundanz zu gewährleisten.

Der doppelte AC-Ausgang: Ihre Absicherung gegen Stromausfälle

Dies ist eine der wichtigsten Funktionen des WKS EVO Circle PRO, die oft nicht voll ausgeschöpft wird:

• Ausgang 1 – Kritische Lasten: wird immer mit Strom versorgt, auch bei schwacher Batterie. Schließen Sie hier Ihren Kühlschrank, Gefrierschrank, die Beleuchtung, die Internetbox, das Sicherheitssystem und die Wasserpumpe an
• Ausgang 2 – Sekundäre Verbraucher: wird nur mit Strom versorgt, wenn die Solarstromproduktion ausreicht oder die Batterie gut geladen ist. Schließen Sie hier Waschmaschine, Geschirrspüler und nicht dringende Geräte an

Dieses intelligente Management garantiert Ihnen, dass Ihre wesentlichen Geräte niemals ausfallen, selbst bei geringer Produktion oder teilweise entladener Batterie.

Unübertroffene Sicherheit und Zuverlässigkeit

Der WKS Evo Circle PRO verfügt über ein umfassendes Paket an elektronischen Schutzvorrichtungen:

• Überlast und Überhitzung
• AC- und PV-Überspannung
• Kurzschluss
• Verpolung
• Automatisches Wärmemanagement durch variable Belüftung

Diese Sicherheitsvorrichtungen gewährleisten in Kombination mit einer robusten Konstruktion aus belüftetem Stahl einen langlebigen, leisen und zuverlässigen Betrieb, selbst in anspruchsvollen Umgebungen.

Batteriekompatibilität: die größte Auswahl auf dem Markt in dieser Kategorie

Der WKS EVO Circle PRO ist mit einer sehr großen Auswahl an 48-V-Batterien kompatibel:

LiFePO4-Lithium-Batterien (empfohlen):

• Pylontech US3000C, US5000 – BMS-Kommunikation über dedizierten CAN/RS485-Anschluss
• DeLong Top Energy (BYD- und CALB-Zellen) – 5,12 kWh bis 15 kWh pro Modul
• Leapton EL-A05 – IP65, ideal für feuchte Räume
• UZ Energy L051100-A1
• Und viele weitere 48-V-kompatible Marken mit BMS

Blei-Säure-Batterien (AGM, Gel, Blei-Kohle):

• Kompatibel mit allen 48-V-Blei-Batterien auf dem Markt
• Anpassbare Ladekurven (Absorption, Erhaltungsladung, Ausgleichsladung)
• Kostengünstige Lösung für netzferne Standorte oder bei begrenztem Budget

Der integrierte BMS-Anschluss (CAN, RS485 oder RS232) gewährleistet eine direkte Kommunikation mit den Lithium-Batterien: Der Wechselrichter passt die Lade-Parameter automatisch an den tatsächlichen Zustand der Batterie an und maximiert so deren Lebensdauer.

Für wen ist dieser Wechselrichter gedacht?

Abgelegene und netzunabhängige Häuser
Standorte ohne Zugang zum Stromnetz oder mit instabiler Netzversorgung: Berghütte, Haus in ländlicher Gegend, netzunabhängige Insel. Vollständige Autonomie mit Notstromaggregat bei Bedarf.

Zweitwohnsitze
Selten genutztes Ferienhaus: Der Wechselrichter verwaltet die Batterie und die Solarmodule automatisch, auch in Ihrer Abwesenheit. Fernüberwachung über i.Solar.

Werkstätten und landwirtschaftliche Gebäude
Stromversorgung für Maschinen, Pumpen, Beleuchtung und Lüftungssysteme, ohne vom Netzstromtarif abhängig zu sein. Deutliche Senkung der Betriebskosten.

Projekte mit hoher Leistung und Erweiterungsmöglichkeiten
Benötigen Sie 10, 20 oder 30 kW? Beginnen Sie mit 2 oder 3 Einheiten und fügen Sie bei Bedarf weitere hinzu, ohne das System komplett neu aufsetzen zu müssen.

Notstromversorgung (Solar-USV)
Schützen Sie Ihre empfindlichen Geräte (Server, Steuerungssysteme, Kühlanlagen) dank Doppelausgang und automatischer Umschaltung vor Netzausfällen.

Warum sollten Sie sich bei Wattuneed für den WKS Evo Circle PRO entscheiden?

1. Bestseller: von Tausenden von Installateuren und Anwendern in Europa eingesetzt.
2. Garantie und technischer Support durch Wattuneed, seit 2008 Spezialist für Solarenergie.
3. Vollständige Kompatibilität mit unserem Sortiment an Solarmodulen, Batterien und Zubehör.
4. Ständiger Lagerbestand und schnelle Lieferung in Europa.
5. Beratung vor dem Kauf bei der Dimensionierung und Konfiguration Ihrer Anlage.

Wattuneed begleitet Sie in jeder Phase Ihres Projekts, von der Planung bis zur Inbetriebnahme.

Installation: Was Sie wissen müssen

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Wichtige Punkte, die zu beachten sind:

48-V-Batterien sind vorgeschrieben – der Wechselrichter funktioniert nicht ohne angeschlossene Batterieanlage

Sehen Sie einen DC-Schutzkasten (Sicherungen oder Leistungsschalter) zwischen den Modulen und dem Wechselrichter vor

Die Batterieverkabelung muss für 120 A ausgelegt sein – verwenden Sie Kabel mit ausreichendem Querschnitt und geeignete Kabelschuhe

Für eine Parallelschaltung ist ein Kommunikationskabel zwischen den Wechselrichtern erforderlich (separat erhältlich)

Trennen Sie die beiden AC-Ausgangskreise bereits im Schaltschrank deutlich voneinander, um den Doppelausgang nutzen zu können

Eine gute Belüftung des Raums ist unerlässlich, um eine ordnungsgemäße Wärmeableitung zu gewährleisten. Es wird empfohlen, Kabel mit geeignetem Querschnitt und Schutzvorrichtungen (DC-Leistungsschalter, Sicherungen, Überspannungsschutz) zu verwenden, die der Leistung der Anlage entsprechen.

Unsere technischen Teams können Sie bei der Ersteinstellung und Inbetriebnahme unterstützen.

1. Konkrete Anwendung – Beispiel einer realen Installation

Beispiel: Autarkes Haus mit Lithium-Batterien

Ein 120 m² großes, abgelegenes Wohnhaus, ausgestattet mit:

• 12 Solarmodulen à 450 W (entspricht 5,4 kWp),
• 1 Wechselrichter WKS Evo Circle PRO 6,5 kVA,
• einem Batteriepark aus zwei Lithium-Batterien von Delong oder Pylontech – 10 kWh.

So funktioniert das System:

• Tagsüber wandelt der WKS Evo Circle PRO den Solarstrom direkt in Wechselstrom um, um das Haus zu versorgen, und lädt die Batterie über seinen MPPT-Regler ( 120 A) auf.
• Nachts schaltet er automatisch in den Batteriebetrieb um und versorgt weiterhin die wesentlichen Geräte (Beleuchtung, Kühlschrank, Gefrierschrank, Telekommunikation).
• Bei niedrigem Batteriestand oder hohem Verbrauch schaltet sich das integrierte AC-Ladegerät ein und lädt die Batterien über den Generator oder das Netz auf.

Ergebnis:

• 100 % Autonomie während des größten Teils des Jahres,
• Senkung der Stromrechnung um mehr als 80 %,
• keine Stromausfälle, selbst an abgelegenen Standorten.

Verkabelung und Anschluss

1. PV-Anschlüsse
2. AC-Ausgangsstecker (Lastanschluss)
3. AC-Eingangsanschlüsse
4. Batterieanschlüsse
5. Stromverteilungsanschluss
6. Parallel-Kommunikationsanschluss
7. Leistungsschalter
8. Ein-/Aus-Schalter
9. Externer CT-Anschluss
10. Internes WLAN
11. RS-232-Kommunikationsanschluss
12. BMS-Kommunikationsanschluss: CAN, RS-485 oder RS-232

Eine Sammlung von Videos, um alles zu verstehen

Thema	Ziel / Vorteil
Technische Stichworte	Die Informationen der Wechselrichter entschlüsseln, um die richtige Wahl zu treffen
Messung der Gleichspannung	Verwendung eines Voltmeters zur Messung von Gleichstrom
Schutzgehäuse	Anlage sichern: Fehlerstromschutzschalter + Erdung
Anschluss von Wechselrichter und Pylontech-Batterien	Anlage und Verkabelung optimieren
Überspannungsschutzkasten (Polarität)	Vermeidung von Polaritätsumkehr
Überspannungsschutzkasten (Erdung)	Erste Schritte zur Erdung
Anschluss der Module an den Wechselrichter	Solarertrag maximieren
Anschluss AC IN/OUT	Korrekter elektrischer Anschluss
AC-Verkabelung (Neutralleiter/Phase)	Wechselstromanlage sichern
Pylontech-Batterie → WKS Circle-Wechselrichter	Optimale Leistung sicherstellen
Kommunikationskabel	Zuverlässige Systemverbindung
Vorinbetriebnahme des Wechselrichters	Überprüfungen vor dem Start
Vom Wechselrichter versorgte Stromkreise	Gewährleistung von ordnungsgemäßem Betrieb und Sicherheit
Standard-Start des Hybrid-Wechselrichters	Anzeigen und Spannung verstehen
Grundlegende Parameter von Wechselrichter + Lithium-Batterien	Einstellungen und Leistung optimieren
