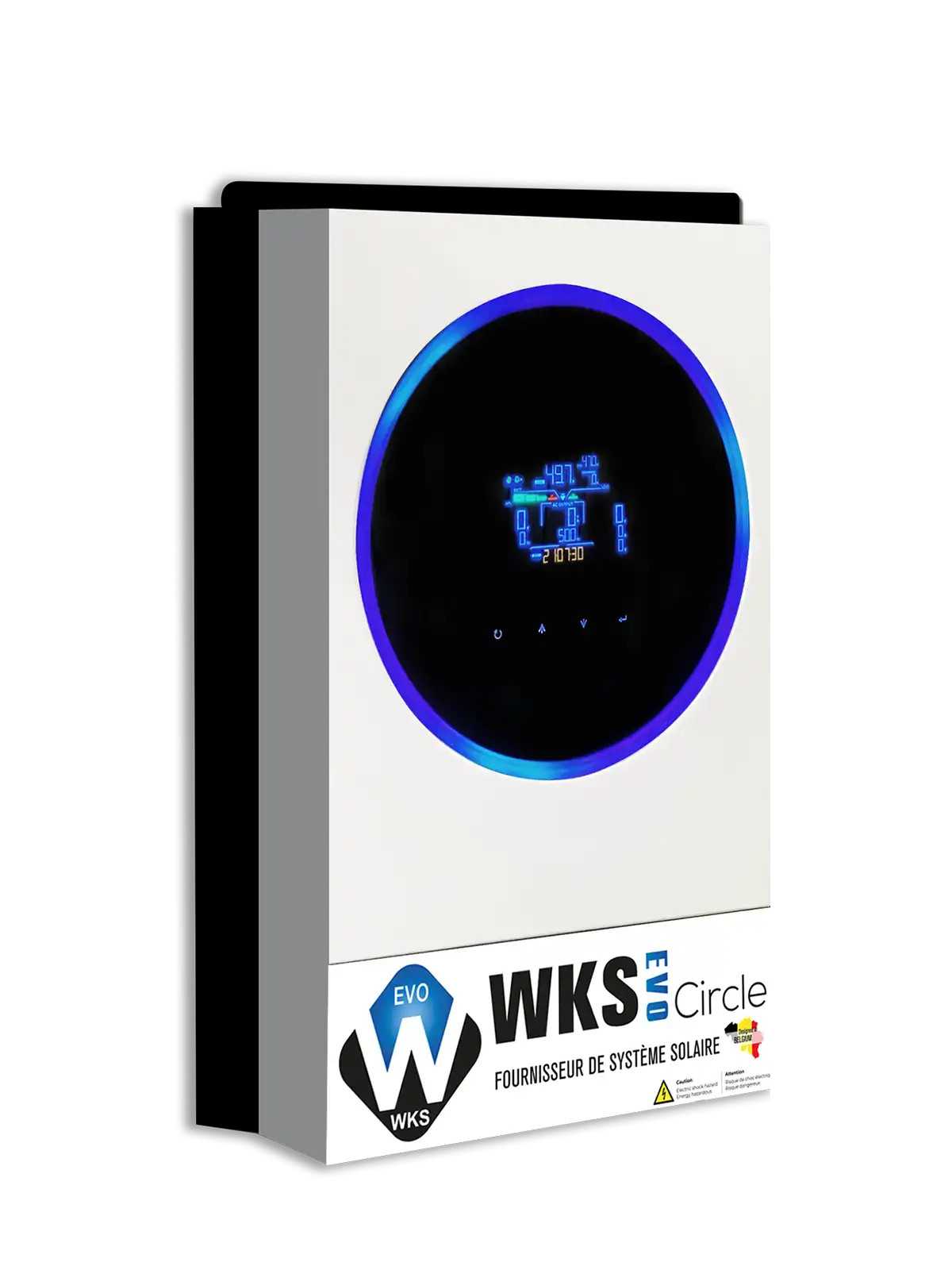

Hybrid-Wechselrichter WKS Evo Circle 5,6 kVA 48V | Leistung und Zuverlässigkeit

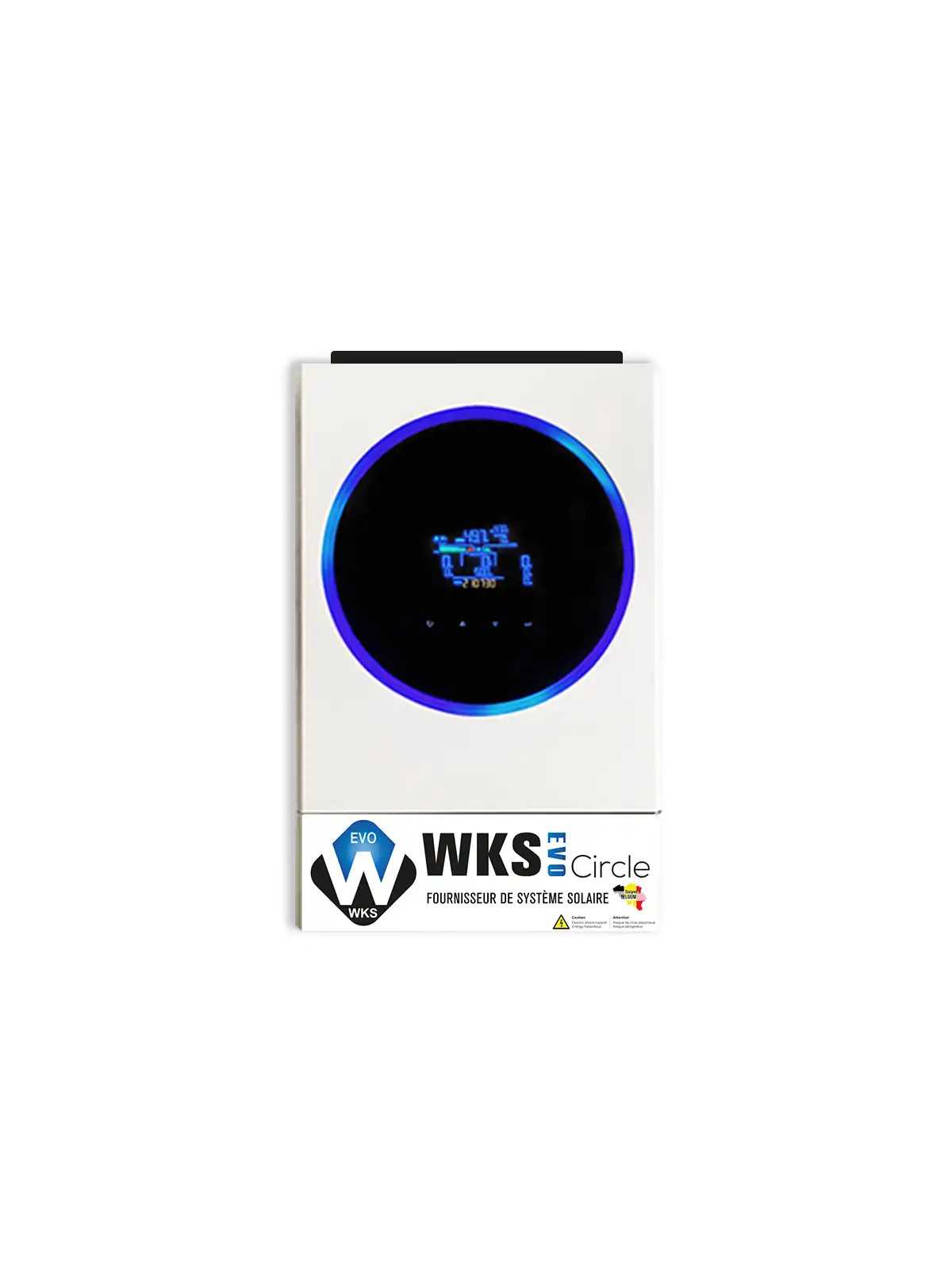

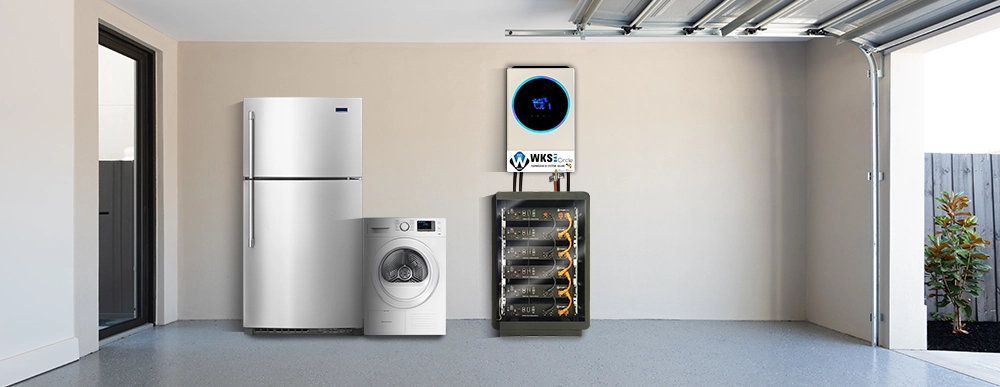

Solar-Hybrid-Wechselrichter WKS Evo Circle: Energieunabhängigkeit und Zuverlässigkeit

Entdecken Sie den WKS EVO Circle, den Solar-Wechselrichter der nächsten Generation, der Ihre Energieerfahrung verändern wird!
Mit seinem fortschrittlichen MPPT-Solarladeregler optimiert und reguliert dieser Wechselrichter die DC-Leistung Ihrer Solarmodule, um Ihren Batteriepark effizient zu laden. Sie können sich von den Sorgen um eine schwache Batterie verabschieden. Sein transformatorloses Design sorgt für eine zuverlässige Leistungsumwandlung, und das alles in einem kompakten Format, das in jeden Raum passt.
Mit der integrierten Wi-Fi-Funktion können Sie Ihre USV über Ihre mobile App überwachen, indem Sie Daten abrufen und speichern, um den Betriebsstatus zu verfolgen. Und für noch mehr Komfort unterstützt die USV die USB-On-The-Go-Funktion, die das Überschreiben von Einstellungen, das Herunterladen von Daten und Software-Updates vereinfacht.

Entscheiden Sie sich für den WKS EVO Circle und profitieren Sie von intelligenter, leistungsstarker und vernetzter Solarenergie, die Ihr tägliches Leben einfacher macht!

- MPPT-Solarwechselrichter mit reiner Sinuswelle.
- Anpassbarer Status-LED-Ring mit RGB-Leuchten.
- Touch-Button mit 4,3"-Farb-LCD-Display
- Großer DC-Eingangsbereich
- In der USV gespeicherte Datenlogger-Ereignisse
- Integriertes Wi-Fi für die mobile Überwachung (App verfügbar).
- Reservierter Kommunikationsport für BMS
- Parallelbetrieb mit bis zu 9 Einheiten.
- Möglichkeit der Wahl des Betriebsmodus über Timer.
- MPPT-Eingang mit 27 Ampere

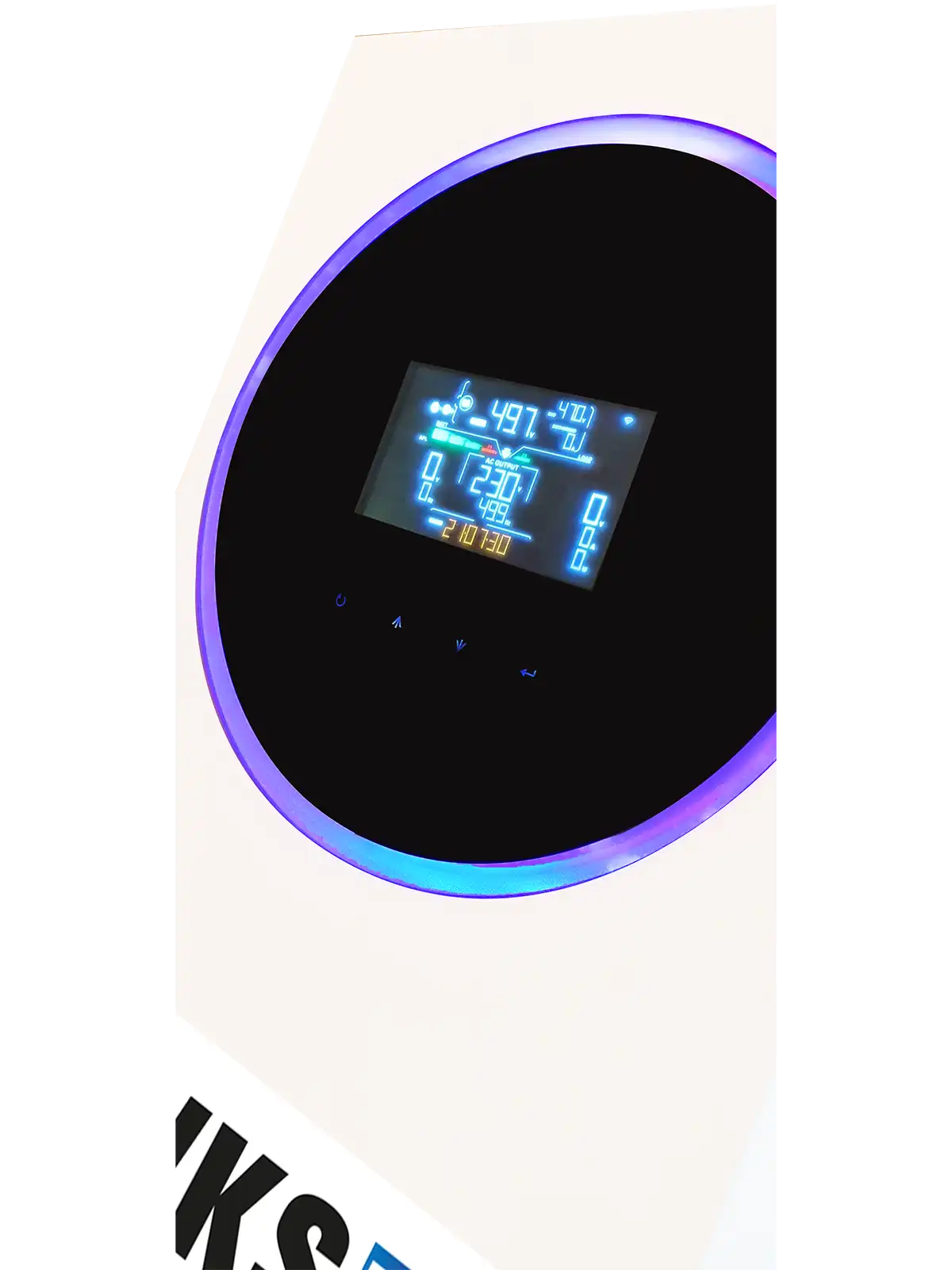

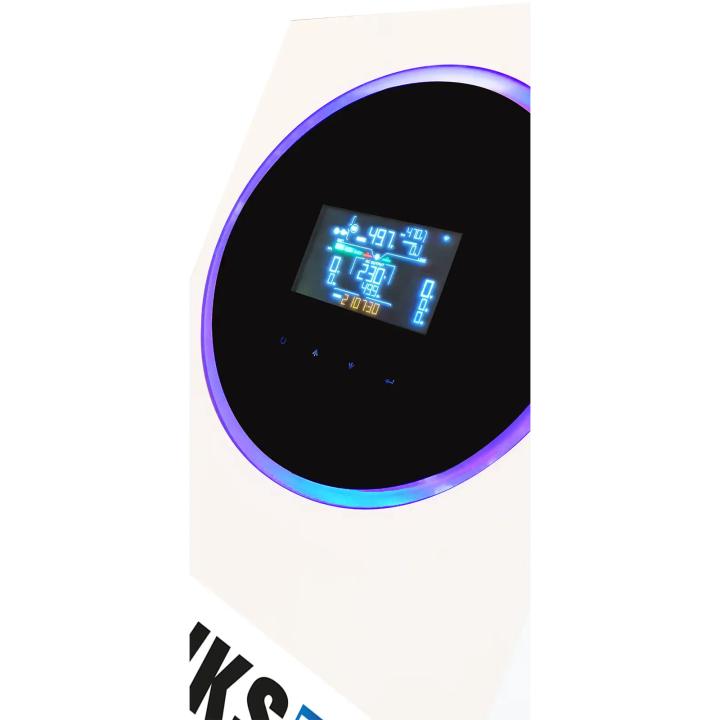

Anzeige- und Bedienfeld

Das Display des Wechselrichters ist von entscheidender Bedeutung für die Überwachung und Steuerung Ihres Systems. Durch die Bereitstellung von Echtzeitinformationen über die Solarstromproduktion, den Energieverbrauch und den Systemstatus sowie die Anzeige von Fehler- oder Warnmeldungen bei Fehlfunktionen ermöglicht dieses Display den Nutzern, die Leistung ihrer Solaranlage zu überwachen und zu optimieren. Darüber hinaus bietet es Einstellungs- und Konfigurationsmöglichkeiten und erleichtert so die Anpassung des Systems an spezifische Bedürfnisse.

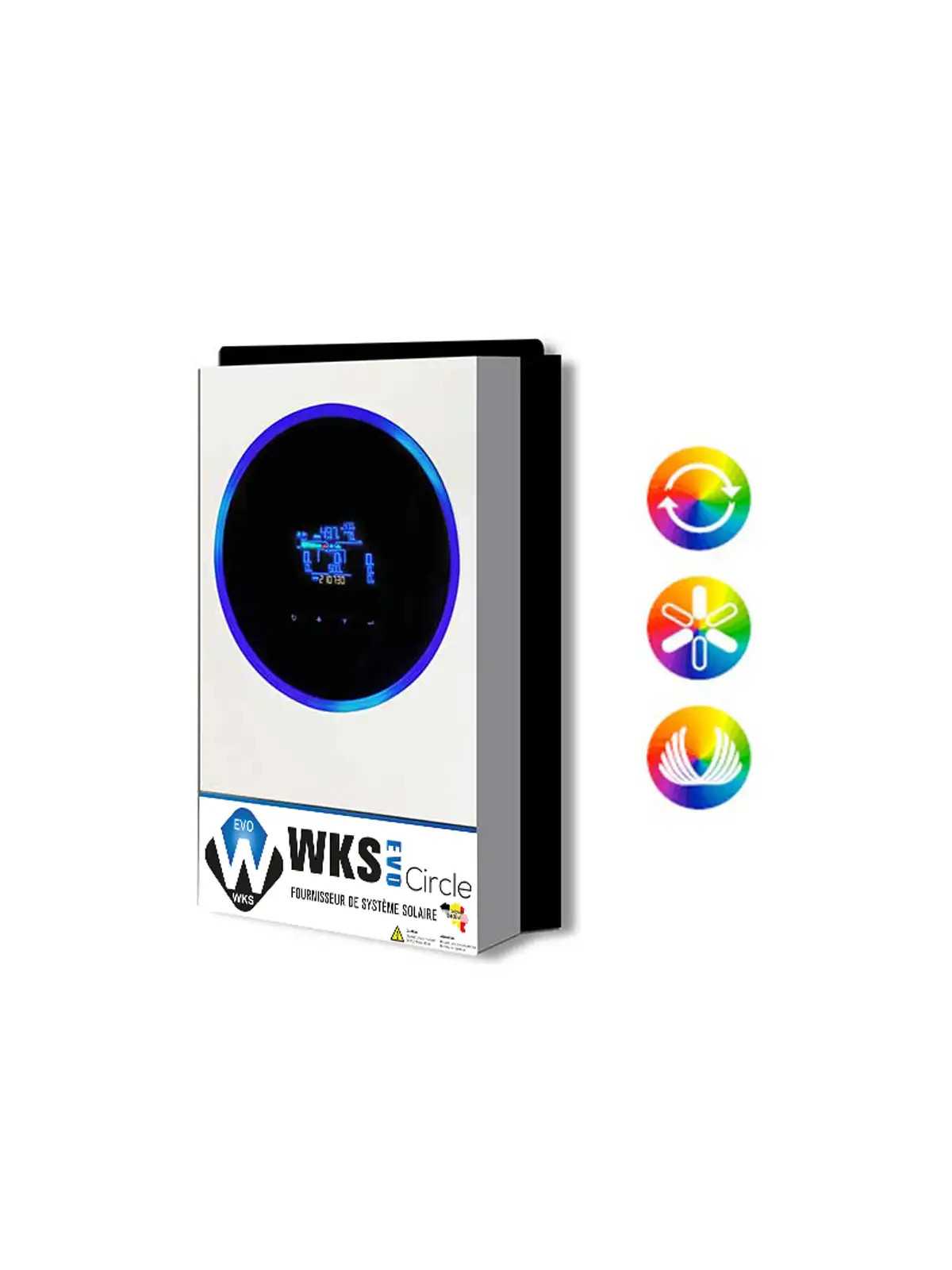

Drei RGB-Lichteffekte

- Kreisförmiger Bildlauf: Genießen Sie einen schnellen und kontinuierlichen Bildlauf der ausgewählten Farbe in einer kreisförmigen Bewegung.

- Rad: Beleuchten Sie Ihren Raum mit funkelnden Lichtern in der Farbe Ihrer Wahl.

- Chasing: Erzeugen Sie einen fesselnden Lichteffekt, indem Sie die gewählte Farbe im Kreis von oben nach unten leuchten lassen.

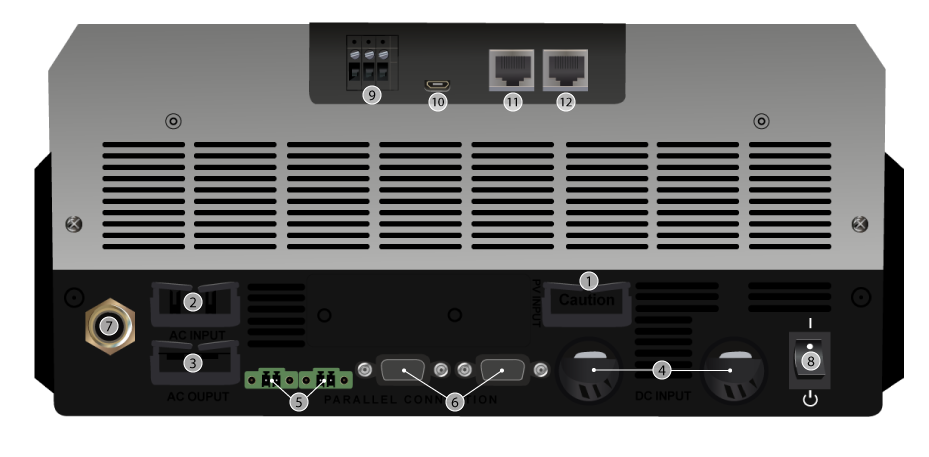

Verkabelung und Anschluss

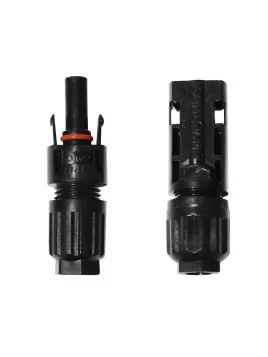

1. PV-Steckverbinder
2. AC-Eingangsanschlüsse
3. AC-Ausgangsanschlüsse (Lastanschluss)
4. Anschlüsse für den Akku.
5. Anschluss für die Stromverteilung
6. Port für parallele Kommunikation
7. Leistungsschalter
8. Leistungsschalter
9. Trockener Kontakt
10. USB-Anschluss als USB-Kommunikationsanschluss und USB-Funktionsanschluss.
11. RS-232-Kommunikationsanschluss.
12. BMS-Kommunikationsanschluss: CAN, RS-485 oder RS-232

Vorteile

- Einstellung des Ladestroms für die Batterien
- Möglichkeit, das Laden über das Netz zu begrenzen oder zu verbieten.
- Eingangsspannung von 110 bis 280 V (nützlich bei schwankenden Netzen).
- Sparmodus (Begrenzung des Eigenverbrauchs)
- Feineinstellung der Ladecharakteristik der Batterien
- Automatischer Neustart bei Überladung und Übertemperatur.
- Möglichkeit, die Entladung der Batterien zu begrenzen, um ihre Lebensdauer zu erhalten.
- Parametrierbare Spannung für die Rückkehr in den Batteriemodus.
- Sicherheit bei niedrigem Batteriestand

Multi-Energieversorgung

Beispiel: Bei einem Verbrauchsbedarf von 3 kW können Sie eine Konfiguration haben:

• 1 kW aus Solarenergie
• 2 kW aus Batterien

Diese Technik der Mehrfachversorgung ermöglicht es, den Batteriepark stark zu reduzieren und die Lebensdauer der Batterien zu verlängern.

Dieser Wechselrichter kann bis zu 6000 Wp Photovoltaik-Paneele aufnehmen und kann an das Stromnetz oder eine andere erneuerbare Energiequelle angeschlossen werden, wenn die Solarproduktion nicht ausreicht.

Anwendungen:

• Privathaushalte, Gewerbe und Telekommunikation
• Gebiete, in denen die Stromversorgung instabil ist
• Gebiete, die nicht an das Strom
• netz
• angeschlossen sind

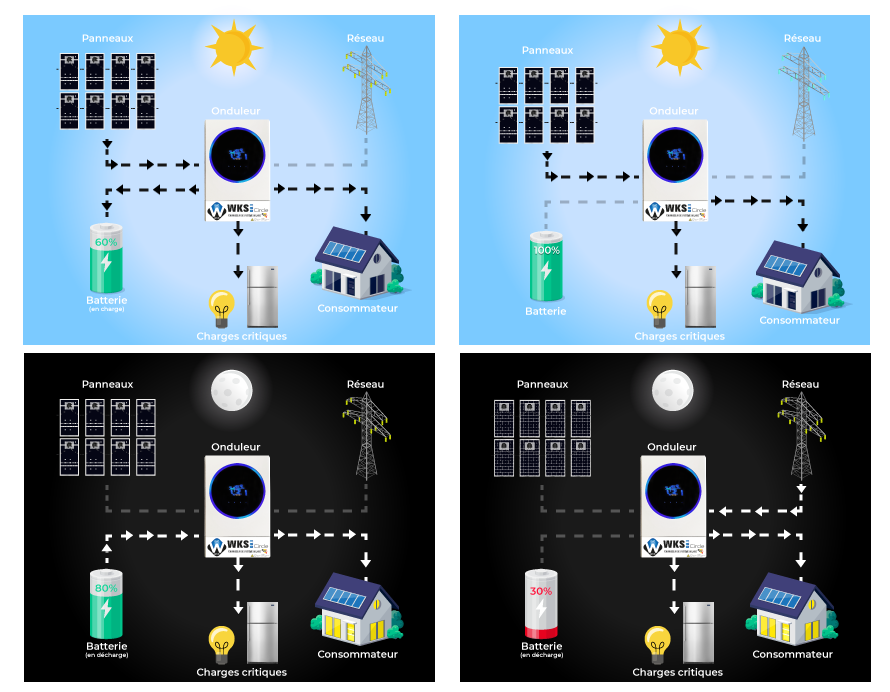

Hybride Betriebsweise

- Wenn die PV-Erzeugung dem Verbrauch entspricht, lädt oder entlädt der Wechselrichter die Batterie nicht.
- Wenn die PV-Produktion höher ist als der Verbrauch, wird die überschüssige Energie in der Batterie gespeichert.
- Wenn die PV-Produktion geringer ist als der Verbrauch, wird die Batterie entladen, um Energie an die Verbraucher zu liefern.
- Wenn die PV-Produktion nicht vorhanden ist und die Batterie entladen ist, übernimmt das Netz die Versorgung.

Verwendung im Back-up-Modus

Es ist möglich, den Wechselrichter als "Back-up" zu verwenden, ohne Photovoltaikmodule. In diesem Modus übernimmt der Wechselrichter die Funktion einer USV-Anlage, um Ihre Geräte vor Netzausfällen zu schützen.

Die USV schützt so Computer und audiovisuelle Geräte oder andere empfindliche Lasten, indem sie stabilen Strom liefert. Sie garantiert eine unterbrechungsfreie Versorgung der Verbraucher.
Der von diesen Rein-Sinus-Wechselrichtern erzeugte Strom ist stabil.

Es besteht die Möglichkeit, nur einen oder mehrere Räume in Ihrem Haus über den Verteilerkasten zu schützen.

Verwendung im Off-grid-Modus (netzunabhängig)

In dieser Konfiguration nutzt der Wechselrichter die Paneele, um die Verbraucher zu versorgen und die Batterien aufzuladen, wenn die Sonne scheint. Der Wechselrichter zieht den Strom aus den Batterien, um die Energieverteilung in der Nacht zu gewährleisten .

Es besteht die Möglichkeit, einen Generator an den AC-Eingang des Wechselrichters anzuschließen, um eine Notstromversorgung zu gewährleisten.

Nutzung im Hybridmodus

Der Wechselrichter bezieht nur dann Strom aus dem Netz, wenn die Batterien leer sind und die Solarproduktion nicht ausreichend war, um den Verbrauch zu decken.

Der Wechselrichter speist niemals Strom in das Stromnetz zurück.

Wie beim "Back-up"-Modus ist es möglich, nur einen Teil Ihrer Hausinstallation an den Wechselrichter anzuschließen. Die an den Wechselrichter angeschlossenen Verbraucher werden immer mit Strom versorgt, selbst wenn das Verteilernetz ausfällt. Außerdem werden diese Verbraucher kostenlos versorgt!

Pure Sinus-Wechselrichter

Der WKS ist ein Wechselrichter mit reiner Sinusspannung (Pure Sinus), der eine Stromqualität ähnlich der des öffentlichen Netzes reproduziert. Er kann zur Versorgung aller Arten von Geräten verwendet werden.

Maximaler Ladestrom von 120A

Das WKS verfügt über einen MPPT-Laderegler, der einen maximalen Ladestrom von 120 A erzeugt.

MPPT-Regler

Der WKS verfügt außerdem über die MPPT-Technologie (Maximum Power Point Tracking), d. h. er sucht ständig nach dem Punkt der maximalen Leistung, um die beste Leistung aus den Photovoltaikmodulen herauszuholen. Er versorgt eine Anlage nicht nur mit mehr Energie, sondern optimiert auch die Batterieladung und verlängert ihre Lebensdauer. Er tastet die Spannung des Panels ab, um den Punkt der maximalen Leistungsabgabe zu finden, und ist in der Lage, die vom Panel gelieferte Spannung anzupassen, um sich an der Spannung auszurichten, die die Batterie aufnehmen kann.

Möglichkeit der Wahl der Betriebsart über Timer

Sie können den Betriebsmodus Ihres Geräts über einen Timer bestimmen. Legen Sie in den Einstellungen selbst ein Zeitfenster fest.
Mit dieser Einstellung legen Sie die Priorität der Ausgangsquelle Ihres Wechselrichters fest, um z. B. zu entscheiden, ob Sie Ihre Batterien in Zeiten mit wenig Strom aufladen möchten.

Eine Sammlung von Videos, um alles zu verstehen

Thema	Ziel / Nutzen
Technische Beschriftungen	Entschlüsseln Sie die Infos von Wechselrichtern, um die richtige Wahl zu treffen.
Messen der Gleichspannung	Einen Voltmeter zur Messung von Gleichstrom verwenden.
Schutzgehäuse	Installation sichern: Differential + Erde
Anschluss Wechselrichter & Batterien Pylontech	Installation und Verkabelung optimieren
Blitzschutzgehäuse (Polarität)	Vermeidung von Polaritätsverwechslungen
Blitzableiterkasten (Erde)	Die Erdung verstehen
Anschluss der Paneele → Wechselrichter	Maximierung des Solarertrags
AC IN/OUT-Anschluss	Korrekter elektrischer Anschluss
AC-Verkabelung (Neutralleiter/Phase)	Wechselstrominstallation sichern
Batterie Pylontech → Wechselrichter WKS Circle	Optimale Leistung sicherstellen
Kommunikationskabel	Zuverlässige Verbindung des Systems
Vor dem Start des Wechselrichters	Überprüfungen vor dem Start
Von der USV versorgte Stromkreise	Gewährleistung von Betrieb und Sicherheit
Standardstart Hybrid-Wechselrichter	Anzeigen & Spannung verstehen
Grundeinstellungen Wechselrichter + Lithium-Batterien	Einstellungen & Leistung optimieren

Software

WatchPower 1.17SP1

• WatchPower MAC AMD
• WatchPower MAC ARM
• (32bit) Linux
• (64bit) Linux
• Windows

WatchPower 1.17SP3

• (32bit) Linux
• (64bit) Linux
• Windows
