TCA22 250A/5A Current Transformers

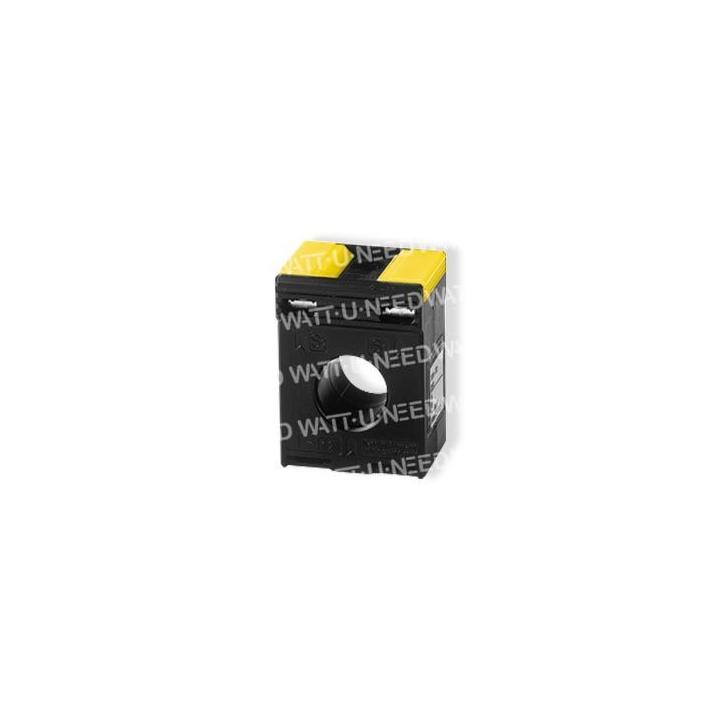

Stromwandler Socomec TCA22 250A/5A - Hochpräzise Messungen Klasse 1

Der Stromwandler Socomec TCA22 250A/5A ist ein professioneller Messwertaufnehmer, der zur Umwandlung eines hohen Primärstroms (bis zu 250A) in einen genormten Sekundärstrom von 5A entwickelt wurde und sich für Messzentralen, Energiezähler und Überwachungssysteme eignet. Mit der Genauigkeitsklasse 1 und einer Nennscheinleistung von 3,75VA garantiert dieser Stromwandler (TC) eine zuverlässige und genaue Messung für Ihre Photovoltaik-, Dienstleistungs- und Industrieanlagen.

Warum sollten Sie einen Stromwandler in Ihren Anlagen verwenden?

Stromwandler sind unverzichtbar, um hohe Ströme sicher und genau zu messen:

• Schutz der Messgeräte: ermöglicht die Messung von Strömen bis zu 250 A mit Geräten, die nur für 5 A kalibriert sind (Überlastschutz).
• Signalnormierung: standardisierter 5A-Ausgang, der mit allen Messzentralen und Energiezählern kompatibel ist.
• Galvanische Trennung: Elektrische Trennung zwischen Leistungsstromkreis (primär) und Messstromkreis (sekundär) für maximale Sicherheit.
• Kostenersparnis: Vermeidet die Verwendung teurer und wärmeabgebender resistiver Shunts.
• Normkonformität: Einhaltung derNormen IEC 61869-2 für Energiezählung und -abrechnung.

Typische Anwendungen des Transformators Socomec TCA22 250A/5A.

• Photovoltaikanlagen in Wohn- und Dienstleistungsgebäuden: Messung der Solarproduktion (AC-Seite des Wechselrichters).
• Energiemessung und -abrechnung: Integration mit Dreiphasen-Zählern zur Überwachung von Verbrauch/Erzeugung.
• DIRIS Socomec Messzentralen: Erfassung von elektrischen Daten (Strom, Leistung, Leistungsfaktor, Oberschwingungen).
• NS-Schaltanlagen (Niederspannung): Überwachung von Hauptabzweigen und kritischen Stromkreisen.
• EV-Ladestationen: Zählung der an Elektrofahrzeuge abgegebenen Energie.
• Wärmepumpen und Großverbraucher: Überwachung des Verbrauchs in Echtzeit
• Dienstleistungs- und Industriegebäude: Energiemanagement, Erkennung von Verbrauchsabweichungen, Tarifoptimierung.

Technische Merkmale

Warum sollten Sie sich für den Transformator Socomec TCA22 250A/5A entscheiden?

1. Genauigkeitsklasse 1: Ideale Balance für industrielle Anwendungen.

Genauigkeitsklasse 1 bedeutet, dass der Messfehler im Strombereich 5%-120% In kleiner oder gleich 1% ist:

• ✅ Ausreichend für industrielle Zählung: IEC-Normen akzeptieren Klasse 1 für tertiäre/industrielle Abrechnung (Klasse 0,5 oder 0,2S für hochpräzise Steuerzählung).
• ✅ O ptimierte Kosten: hervorragendes Leistungs-/Preisverhältnis vs. Klasse 0,5 (Mehrkosten +30-50%).
• ✅ Ideal für Photovoltaik-Monitoring: Genauigkeit reicht bei weitem aus, um die Solarproduktion zu verfolgen (±1% auf 250A = ±2,5A = ±575W @ 230V, vernachlässigbar vs. Wetterschwankungen).

Tabelle Genauigkeitsklassen

Classe	Erreur max	Application typique
0,2S	≤ 0,2%	Comptage fiscal haute précision
0,5	≤ 0,5%	Comptage commercial, facturation
1	≤ 1%	Comptage industriel, monitoring PV
3	≤ 3%	Protection, indication approximative

2. Scheinleistung 3,75VA: Perfekte Anpassung an Messzentralen.

Die sekundäre Nennscheinleistung (Sn = 3,75VA) definiert die maximale Last, die der Stromwandler tragen kann:

• Maximale sekundäre Belastung: Z_max = Sn / Is² = 3,75 / 5² = 0,15 Ω.
• Kompatibel mit Socomec DIRIS Messzentralen: typische Eingangsimpedanz 0,01-0,05 Ω (weit unter 0,15 Ω).
• Zulässige Länge des Sekundärkabels: bis zu 50m in 2,5 mm² Kupfer (linearer Widerstand 7 mΩ/m → 50m hin und zurück = 0,7 Ω, aber Gerät in // reduziert Gesamtimpedanz).

Kritische Regel: Lassen Sie die Sekundärseite niemals offen.

Wenn die Sekundärseite unter Last abgeschaltet wird (offener Stromkreis), verhält sich der Stromwandler wie ein Aufwärtstransformator :

• Sekundäre Überspannung von bis zu mehreren kV (Gefahr eines Stromschlags).
• Zerstörerische Erhitzung des Magnetkerns (Sättigung).
• Zerstörung des Transformators

Lösung: doppelte Kurzschlussklemmen.

Der TCA22 verfügt über Klemmen, mit denen die Sekundärseite vor dem Abschalten kurzgeschlossen werden kann, wodurch jegliche Gefahr beseitigt wird.

3. Überstrombegrenzungsfaktor FS 5: Robustheit gegenüber Überlastungen.

Der FS 5 stellt sicher, dass der Stromwandler Ströme bis zu 5 x In = 1250A für 1 Sekunde ohne Beeinträchtigung verträgt:

• ✅ Netzkurzschlussschutz: typischer Fehlerstrom 500-2000A wird zerstörungsfrei aufgenommen.
• ✅ Transiente Überlastungen: Motorstart, Inrush-Transformatoren, Stromabrufe.
• ✅ Nachhaltigkeit: keine Präzisionsdrift nach Ereignissen.

4. Bohrungsdurchmesser 22,5mm: Vielseitige Verdrahtung.

Die22,5mm Bohrung ermöglicht die Durchführung von :

• Einphasige Kabel: bis zu 70-95 mm² (Phasen Ausgang PV-Wechselrichter 12-20kW einphasig).
• Dreiphasige Kabel: 1 Phase Kabel 4G16 bis 4G35 mm² (Einspeisung WP, VE-Klemme).
• Kupferschienen: Querschnitt bis 20x5mm oder 15x10mm (NS-Schalttafel).

5. Aufschnappbare DIN-Schienenmontage: schnelle Installation.

Der TCA22 bietet zwei Befestigungsarten:

• Clip-on 35mm DIN-Schiene: Installation/Entfernung in 5 Sekunden ohne Werkzeug.
• Schraubbefestigungslaschen: Montage auf einer Platine oder Gehäusewand.

6. Französische Herstellung Socomec: Qualität und Zuverlässigkeit.

Socomec, 1922 gegründet und in Benfeld (Elsass, Frankreich) ansässig, ist ein europäischer Marktführer für elektrische Niederspannungsausrüstungen :

• 100% französische Herstellung: ISO 9001-zertifiziertes Werk, strenge Qualitätskontrolle.
• Anerkanntes Fachwissen: über 100 Jahre Erfahrung in der elektrischen Messtechnik.
• Vollständige Produktpalette: Stromwandler von 5A bis 5000A, alle Genauigkeitsklassen.
• Technischer Support: umfassende Dokumentation, Hilfe verfügbar.

Installation und Anschluss

Kritische Regeln für die Installation

Dimensionierung nach Installationsleistung

💡Bemessungsregel: Wählen Sie TC mit In ≥ 1,2 x Anlagennennstrom für Sicherheitsmarge und Einhaltung permanenter Überlast 1,2 In.

Überprüfung und Wartung

• Erste Sichtprüfung: Überprüfen Sie die sekundären Klemmen auf festen Sitz (Drehmoment 0,8 N.m empfohlen), keine Beschädigung der Bohrung.
• Sekundäre Durchgangsprüfung: Widerstand S1-S2 messen (typisch 0,5-2 Ω je nach Modell), Wert > 10 Ω = interne Abschaltung.
• Jährliche Überprüfung: Kontrolle der Klemmenklemmung, keine anormale Erwärmung, Reinigung bei staubiger Umgebung.
• Periodische Kalibrierung: für Steuerzählungen, Überprüfung der Genauigkeitsklasse alle 5-10 Jahre (akkreditiertes Labor).

🌍 Integration in das Wattuneed-Ökosystem.

Der Transformator Socomec TCA22 250A/5A lässt sich nahtlos in die Wattuneed-Lösungen für Energiemonitoring und -management integrieren:

• Monitoring der Photovoltaikproduktion: genaue Messung des Ausgangs einphasiger Wechselrichter 8-30 kW.
• Zählung der selbst verbrauchten Energie: Berechnung der Eigenverbrauchsquote, Netzeinspeisung.
• Energiemanagement (EMS): Echtzeitdaten zur Steuerung von Lasten (Warmwasserspeicher, EV-Klemmen, Batterien).
• Anomalieerkennung: Überwachung der Verbrauchsdrift, Identifizierung von Funktionsstörungen
• Tarifoptimierung: Überwachung des Verbrauchs während der Haupt- und Nebenzeiten, Löschung roter Tage.

🎯 Zusammengefasst: Ihre Vorteile mit dem TC Socomec TCA22 250A/5A.

• ✅ Genauigkeitsklasse 1: Zuverlässige Messung ±1%, ideal für PV-Monitoring und industrielle Zählung.
• ✅ Verhältnis 250A/5A: Hochleistungsanlagen 25-60 kW einphasig.
• ✅ S cheinleistung 3,75VA: kompatibel mit DIRIS-Zentralen, COUNTIS-Zählern.
• ✅ Überstromfaktor FS 5: unterstützt 1250A Spitze ohne Beeinträchtigung.
• ✅ Bohrung Ø22,5mm: Kabel 70-95 mm² oder Kupferschienen 20x5mm.
• ✅ Aufschnappbare DIN-Schienenmontage: schnelle Installation ohne Werkzeug.
• ✅ Erhöhte Sicherheit: doppelte Kurzschlussklemmen, 3 kV Isolierung.
• ✅ Französische Herstellung Socomec: Qualität, Langlebigkeit, technischer Support.
• ✅ Normen IEC 61869-2: Konformität mit Zählung und Abrechnung.

Verwandeln Sie Ihre Photovoltaikanlage in ein intelligentes Kraftwerk mit der präzisen Überwachung des Stromwandlers Socomec TCA22 250A/5A. 📊⚡

Wattuneed, Ihr Partner für gemessene und optimierte Photovoltaikanlagen. 🌞📈
