Transformadores de corriente TCA22 250A/5A

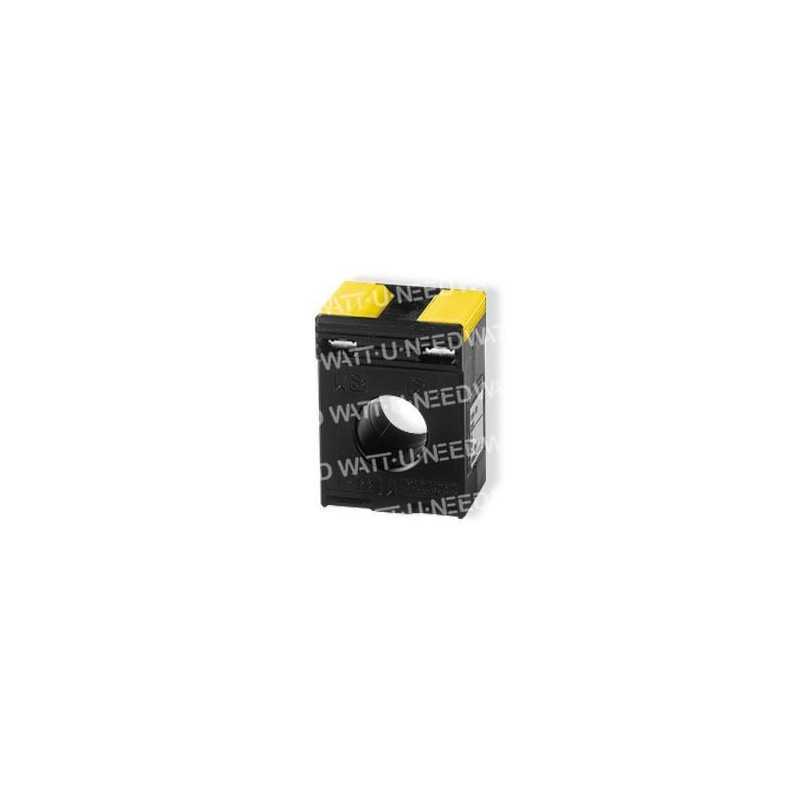

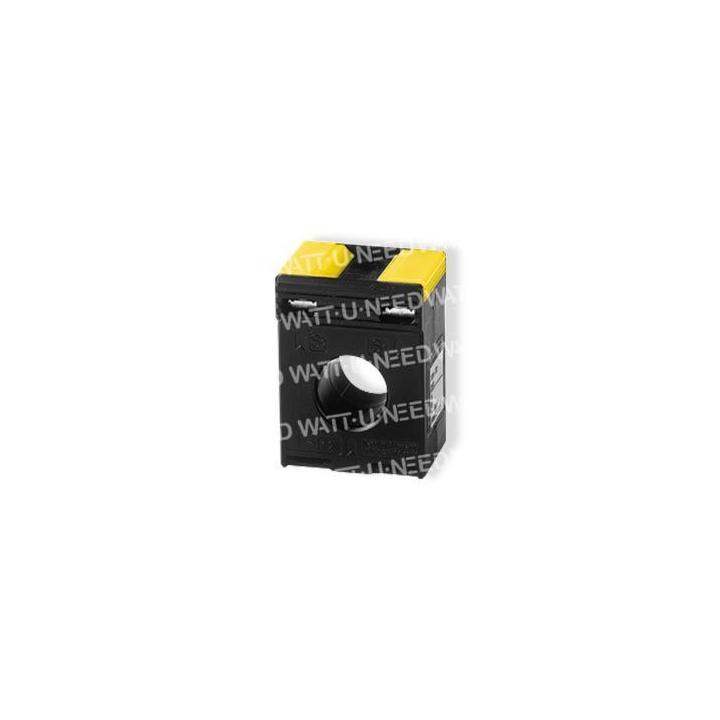

Transformador de corriente Socomec TCA22 250A/5A - Medida de alta precisión clase 1

El transformador de corriente Socomec TCA22 250A/5A es un transductor de medida profesional diseñado para convertir una corriente primaria elevada (hasta 250A) en una corriente secundaria normalizada de 5A, adecuada para registradores de datos, contadores de energía y sistemas de monitorización. Con su clase de precisión 1 y su potencia aparente de 3,75VA, este TC (transformador de corriente) garantiza una medición fiable y precisa para sus instalaciones fotovoltaicas, terciarias e industriales.

¿Por qué utilizar un transformador de corriente en sus instalaciones?

Los transformadores de corriente son indispensables para medir corrientes elevadas con seguridad y precisión:

• Protección de los equipos de medida: permite medir corrientes de hasta 250 A con equipos de 5 A únicamente (protección contra sobrecargas).
• Normalización de la señal: salida normalizada de 5 A compatible con todos los registradores de datos y contadores de energía
• Aislamiento galvánico: separación eléctrica entre el circuito de potencia (primario) y el circuito de medida (secundario) para una seguridad máxima
• Ahorro de costes: evita el uso de costosas derivaciones resistivas que disipan el calor
• Cumplimiento de normativas: cumple la normativa IEC 61869-2 para medición y facturación de energía

Aplicaciones típicas del transformador Socomec TCA22 250A/5A

• Instalaciones fotovoltaicas residenciales y terciarias: medición de la producción solar (lado del inversor de CA)
• Medición y facturación de energía: integración con contadores trifásicos para la supervisión del consumo/la producción
• Centros de medida DIRIS Socomec: recogida de datos eléctricos (corriente, potencia, factor de potencia, armónicos)
• Cuadros de baja tensión: supervisión de los alimentadores principales y de los circuitos críticos
• Estaciones de recarga de vehículos eléctricos: medición de la energía suministrada a los vehículos eléctricos
• Bombas de calor y grandes consumidores: control del consumo en tiempo real
• Edificios comerciales e industriales: gestión de la energía, detección de desvíos de consumo, optimización de tarifas, etc.

Especificaciones técnicas

¿Por qué elegir el transformador Socomec TCA22 250A/5A?

1. Clase de precisión 1: equilibrio ideal para aplicaciones industriales

La clase de precisión 1 significa que el error de medida es inferior o igual al 1% en el rango de corriente 5%-120% In :

• ✅ Suficiente para la medición industrial: las normas CEI aceptan la clase 1 para la facturación terciaria/industrial (clase 0,5 o 0,2S para la medición fiscal de alta precisión).
• ✅ O ptimización de costes: excelente relación prestaciones/precio frente a la clase 0,5 (sobrecoste +30-50%)
• ✅ Ideal para la supervisión fotovoltaica: precisión ampliamente suficiente para supervisar la producción solar (±1% sobre 250A = ±2,5A = ±575W @ 230V, despreciable en comparación con las variaciones meteorológicas)

Tabla de clases de precisión

Classe	Erreur max	Application typique
0,2S	≤ 0,2%	Comptage fiscal haute précision
0,5	≤ 0,5%	Comptage commercial, facturation
1	≤ 1%	Comptage industriel, monitoring PV
3	≤ 3%	Protection, indication approximative

2. 3,75VA de potencia aparente: perfectamente adaptado a los registradores de datos

La potencia aparente secundaria nominal (Sn = 3,75VA) define la carga máxima soportada por el TC:

• Carga secundaria máxima: Z_max = Sn / Is² = 3,75 / 5² = 0,15 Ω
• Compatible con los registradores de datos Socomec DIRIS: impedancia de entrada típica 0,01-0,05 Ω (muy por debajo de 0,15 Ω)
• Longitud admisible del cable secundario: hasta 50 m en cobre de 2,5 mm² (resistencia lineal 7 mΩ/m → 50 m ida y vuelta = 0,7 Ω, pero el dispositivo en // reduce la impedancia total)

Regla crítica: no dejar nunca el secundario abierto

Si el secundario está desconectado en carga (circuito abierto), el TC se comporta como un transformador elevador:

• Sobretensión en el secundario de hasta varios kV (peligro de electrocución)
• Calentamiento destructivo del núcleo magnético (saturación)
• Destrucción del transformador

Solución: terminales dobles de cortocircuito

El TCA22 dispone de bornes que permiten cortocircuitar el secundario antes de la desconexión, eliminando cualquier riesgo.

3. Limitador de sobreintensidad FS 5: robustez frente a las sobrecargas

El FS 5 garantiza que el TC soporta corrientes de hasta 5 x In = 1250A durante 1 segundo sin degradarse:

• ✅ Protección contra cortocircuitos de red: corriente de defecto típica 500-2000A absorbida sin destrucción.
• ✅ Sobrecargas transitorias: arranque del motor, irrupción del transformador, corrientes de irrupción
• ✅ Durabilidad: sin deriva de la precisión después de los eventos

4. Diámetro de abertura de 22,5 mm: versatilidad de cableado

Elorificio de 22,5 mm permite el paso de :

• Cables monofásicos: hasta 70-95 mm² (fases de salida del inversor fotovoltaico monofásico de 12-20kW).
• Cables trifásicos: 1 fase de cable de 4G16 a 4G35 mm² (alimentación PAC, terminal VE)
• Barras de cobre: sección de hasta 20x5 mm o 15x10 mm (panel de BT).

5. Montaje en carril DIN a presión: instalación rápida

El TCA22 ofrece dos opciones de montaje:

• Montaje a presión en carril DIN de 35 mm: instalación/retirada sin herramientas en 5 segundos
• Orejetas de fijación atornillables: para montaje en placa o pared del armario

6. Fabricación francesa Socomec: calidad y fiabilidad

Socomec, fundada en 1922 y con sede en Benfeld (Alsacia, Francia), es líder europeo en material eléctrico de baja tensión:

• Fabricación 100% francesa: fábrica certificada ISO 9001, control de calidad riguroso
• Experiencia reconocida: más de 100 años de experiencia en medición eléctrica
• Gama completa: transformadores de intensidad de 5A a 5000A, todas las clases de precisión
• Soporte técnico: documentación completa, asistencia disponible

Instalación y conexión

Reglas críticas de instalación

Dimensionamiento en función de la potencia de la instalación

💡 Regla de dimensionamiento: elegir TC con In ≥ 1,2 x corriente nominal de instalación para margen de seguridad y respetar la sobrecarga permanente 1,2 In.

Comprobación y mantenimiento

• Comprobación visual inicial: comprobar el apriete de los bornes secundarios (par de apriete recomendado 0,8 N.m), ausencia de daños en el taladro
• Prueba de continuidad del secundario: medir la resistencia S1-S2 (típica 0,5-2 Ω según modelo), valor > 10 Ω = desconexión interna
• Comprobación anual: comprobar la estanqueidad de los bornes, ausencia de calentamiento anormal, limpiar si hay polvo en el ambiente
• Calibración periód ica: para la medición fiscal, comprobación de la clase de precisión cada 5-10 años (laboratorio acreditado)

🌍 Integración en el ecosistema Wattuneed

El transformador Socomec TCA22 250A/5A se integra perfectamente en las soluciones de supervisión y gestión de energía de Wattuneed:

• Monitorización de la producción fotovoltaica: medición precisa de la producción de inversores monofásicos de 8-30 kW
• Medición de la energía autoconsumida: cálculo de la tasa de autoconsumo, inyección a red, etc.
• Sistema de gestión de la energía (SGE ): datos en tiempo real para la gestión de cargas (depósitos de ACS, terminales EV, baterías)
• Detección de anomalías: seguimiento de la deriva del consumo, identificación de averías, etc.
• Optimización de tarifas: seguimiento del consumo en horas punta y valle, reducción de días rojos, etc.

🎯 En resumen: sus ventajas con el TC Socomec TCA22 250A/5A

• ✅ Precisión de clase 1: medición fiable ±1%, ideal para la supervisión fotovoltaica y la medición industrial
• ✅ Relación 250A/5A: instalaciones de alta potencia 25-60 kW monofásicas
• ✅ 3,75VA de potencia aparente: compatible con las unidades de control DIRIS y los contadores COUNTIS
• ✅ Factor de sobreintensidad FS 5: soporta 1250A de pico sin degradación
• ✅ Taladro de Ø22,5mm: cables de 70-95 mm² o barras de cobre de 20x5mm
• ✅ Montaje a presión en carril DIN: instalación rápida sin herramientas
• ✅ S eguridad reforzada: terminales dobles de cortocircuito, aislamiento de 3 kV
• ✅ Fabricación francesa Socomec: calidad, durabilidad y asistencia técnica
• ✅ Normas IEC 61869-2: conformidad con la medición y la facturación

Convierta su instalación fotovoltaica en una planta de producción inteligente con la supervisión precisa del transformador de corriente Socomec TCA22 250A/5A. 📊⚡

Wattuneed, su socio para instalaciones fotovoltaicas medidas y optimizadas. 🌞📈
