HOCHPRÄZISIONSMESSUNG KLASSE 0,5 FÜR INSTALLATIONEN 20-60 kW
Die Stromwandler Socomec TCA21 Klasse 0,5 sind Ihre Verbündeten für eine hochpräzise Überwachung Ihrer professionellen Photovoltaikanlagen. Hergestellt in Frankreich alsace, erhältlich in zwei Größen (200A/5A und 250A/5A), wandeln sie Ihre hohen Primärströme in ein 5A-Normsignal mit einem Fehler ≤ 0,5% um, ideal für kommerzielle Zählung und anspruchsvolles Energiemanagement.
Französische Herstellung Socomec
Ihre Bewertung der Rezension kann nicht gesendet werden
Kommentar melden
Meldung gesendet
Ihre Meldung kann nicht gesendet werden
Eigenen Kommentar verfassen

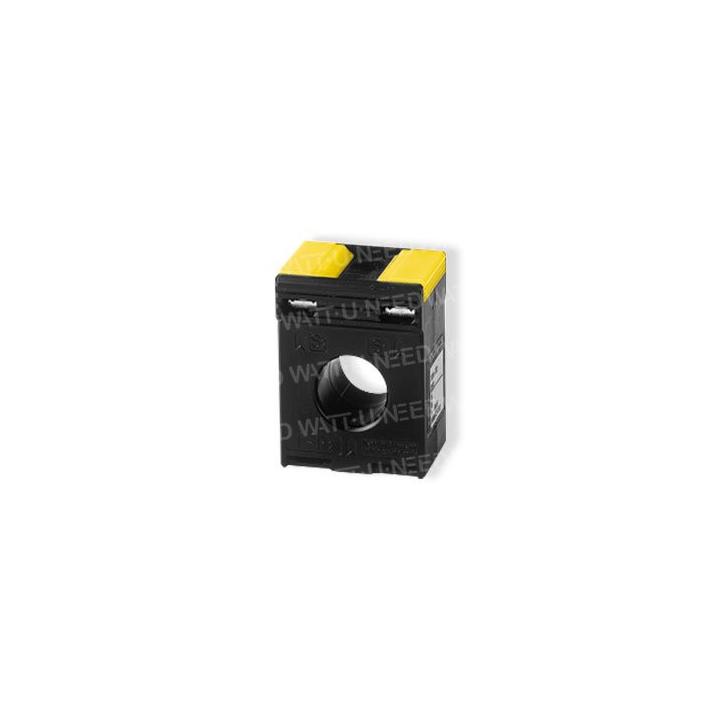

Stromtransformatoren Socomec TCA21 - 200A/5A oder 250A/5A - Klasse 0,5 - 2,5VA - Ø21mm
Bewertung gesendet
Ihre Bewertung kann nicht gesendet werden
Sie sind dabei, ein Angebot für das Kit zu erstellen. Stromtransformatoren Socomec TCA21 - 200A/5A oder 250A/5A - Klasse 0,5 - 2,5VA - Ø21mm.
Diese Aktion öffnet die Angebotsanwendung in einem neuen Tab.
Die Stromwandler Socomec TCA21 sind professionelle Messsensoren, die zur Umwandlung hoher Primärströme (200A oder 250A) in einen genormten Sekundärstrom von 5A entwickelt wurden, der für DIRIS-Messzentralen, COUNTIS-Energiezähler und Überwachungssysteme geeignet ist. Sie sind in zwei Größen (200A/5A und 250A/5A) erhältlich und bieten eine Genauigkeitsklasse von 0,5 und eine Nennscheinleistung von 2,5VA, was eine sehr genaue Messung für Ihre Photovoltaik-, Dienstleistungs- und Industrieanlagen gewährleistet.
Produkt mit mehreren Deklinationen Dieses Produktdatenblatt deckt zwei Modelle der TCA21-Reihe ab: TCA21 200A/5A (Ref. 192T2020): Anlagen mit 20-45 kW. TCA21 250A/5A (Ref. 192T2024): Anlagen mit 25-60 kW. Beide Modelle haben die gleichen Merkmale (Klasse 0,5, 2,5VA, Ø21mm, DIN-Schiene) und unterscheiden sich nur durch ihre Primärkaliber.
Produkt mit mehreren Deklinationen
Dieses Produktdatenblatt deckt zwei Modelle der TCA21-Reihe ab:
Beide Modelle haben die gleichen Merkmale (Klasse 0,5, 2,5VA, Ø21mm, DIN-Schiene) und unterscheiden sich nur durch ihre Primärkaliber.
Stromwandler sind unverzichtbar, um hohe Ströme sicher und genau zu messen:
Die Genauigkeitsklasse 0,5 bedeutet, dass der Messfehler im Strombereich von 5%-120% In kleiner oder gleich 0,5% ist:
Vergleichstabelle Genauigkeitsklassen Classe Erreur max Application typique Surcoût 0,2S ≤ 0,2% Comptage fiscal haute précision +80-120% 0,5 ≤ 0,5% Comptage commercial, monitoring PV précis ✅ Référence 1 ≤ 1% Comptage industriel standard, monitoring PV -30% 3 ≤ 3% Protection, indication approximative -50% TCA21 Klasse 0,5: Hervorragender Kompromiss zwischen Genauigkeit und Preis für professionelle Photovoltaikanlagen.
Vergleichstabelle Genauigkeitsklassen
TCA21 Klasse 0,5: Hervorragender Kompromiss zwischen Genauigkeit und Preis für professionelle Photovoltaikanlagen.
Die sekundäre Nennscheinleistung (Sn = 2,5VA) definiert die maximale Last, die der Stromwandler tragen kann:
Vergleich TCA21 (2,5VA) vs. TCA22 (3,75VA). Modèle Sn Z max Longueur câble max (2,5mm²) Usage recommandé TCA21 (Ø21mm) 2,5 VA 0,10 Ω 30-40m Installation compacte, TC proche tableau ✅ TCA22 (Ø22,5mm) 3,75 VA 0,15 Ω 50-60m Installation étendue, TC éloigné tableau Wahl: Wenn Entfernung TC ↔ Zentrale < 20m → TCA21 (kompakter, billiger). Wenn > 30m → TCA22.
Vergleich TCA21 (2,5VA) vs. TCA22 (3,75VA).
Wahl: Wenn Entfernung TC ↔ Zentrale < 20m → TCA21 (kompakter, billiger). Wenn > 30m → TCA22.
Der FS 5 stellt sicher, dass der Stromwandler Ströme bis zu 5 x In für 1 Sekunde ohne Beeinträchtigung verträgt :
Die21-mm-Bohrung ermöglicht die Durchführung von :
⚠️ Unterschied TCA21 (Ø21mm) vs. TCA22 (Ø22,5mm). TCA21 Ø21mm: Kabel ≤ 70 mm², Schienen ≤ 15x5mm → Standard-Wohnungs-/Tertiärinstallationen ✅. TCA22 Ø22,5mm: Kabel ≤ 95 mm², Schienen ≤ 20x5mm → Hochleistungsanlagen (> 30 kW mono, > 60 kW tri).
⚠️ Unterschied TCA21 (Ø21mm) vs. TCA22 (Ø22,5mm).
Die TCA21 bietet zwei Befestigungsarten:
Socomec, 1922 gegründet und in Benfeld (Elsass, Frankreich) ansässig, ist ein europäischer Marktführer für elektrische Niederspannungsausrüstungen :
💡Dimensionierungsregel: Wählen Sie TC mit In ≥ 1,2 x Anlagennennstrom für Sicherheitsmarge und Einhaltung permanenter Überlast 1,2 In. Beispiel: Dreiphasen-Wechselrichter 50 kW → Strom pro Phase = 50 000 / (√3 × 400) = 72A → Wahl TCA21 200A/5A (200A ≥ 1,2 × 72A = 86,4A ✅).
💡Dimensionierungsregel: Wählen Sie TC mit In ≥ 1,2 x Anlagennennstrom für Sicherheitsmarge und Einhaltung permanenter Überlast 1,2 In.
Beispiel: Dreiphasen-Wechselrichter 50 kW → Strom pro Phase = 50 000 / (√3 × 400) = 72A → Wahl TCA21 200A/5A (200A ≥ 1,2 × 72A = 86,4A ✅).
⚠️ Kritische Regel: Lassen Sie die Sekundärseite niemals offen. Wenn die Sekundärseite unter Last abgeschaltet wird (offener Stromkreis), verhält sich der Stromwandler wie ein Aufwärtstransformator : Sekundäre Überspannung bis zu mehreren kV (Gefahr durch Stromschlag). Zerstörerische Erhitzung des Magnetkerns (Sättigung). Zerstörung des Transformators ✅ Lösung: doppelte Kurzschlussklemmen. Die TCA21 verfügen über Klemmen, die es ermöglichen, die Sekundärseite vor dem Abschalten kurzzuschließen, wodurch jegliche Gefahr beseitigt wird.
⚠️ Kritische Regel: Lassen Sie die Sekundärseite niemals offen.
Wenn die Sekundärseite unter Last abgeschaltet wird (offener Stromkreis), verhält sich der Stromwandler wie ein Aufwärtstransformator :
✅ Lösung: doppelte Kurzschlussklemmen.
Die TCA21 verfügen über Klemmen, die es ermöglichen, die Sekundärseite vor dem Abschalten kurzzuschließen, wodurch jegliche Gefahr beseitigt wird.
Die Socomec TCA21-Transformatoren lassen sich perfekt in die Wattuneed-Lösungen für Monitoring und Energiemanagement integrieren:
Verwandeln Sie Ihre Photovoltaikanlage in ein intelligentes Kraftwerk mit dem hochpräzisen Monitoring von Socomec TCA21 Stromwandlern.
Wattuneed, Ihr Partner für gemessene und optimierte Photovoltaikanlagen.
