MESURE HAUTE PRÉCISION CLASSE 0,5 POUR INSTALLATIONS 20-60 kW
Les transformateurs de courant Socomec TCA21 classe 0,5 sont vos alliés pour un monitoring haute précision de vos installations photovoltaïques professionnelles. Fabrication française Alsace, disponibles en deux calibres (200A/5A et 250A/5A), ils convertissent vos courants primaires élevés en signal normalisé 5A avec une erreur ≤ 0,5%, idéal pour comptage commercial et gestion énergétique exigeante.
Fabrication française Socomec
Votre appréciation ne peut être envoyée
Report comment
Envoi du rapport
Votre rapport ne peut pas être envoyé
Rédigez votre commentaire

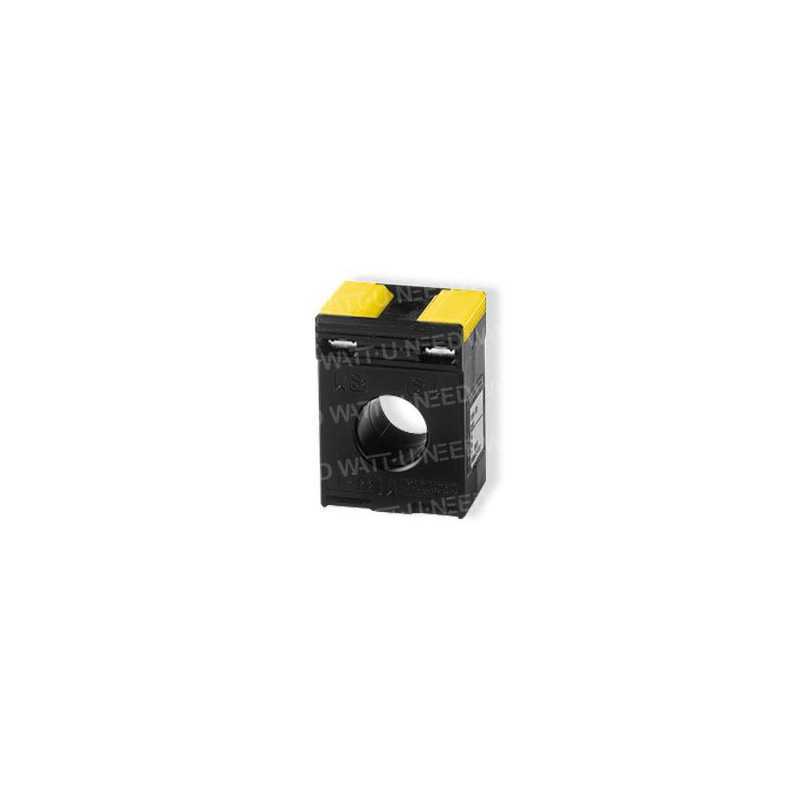

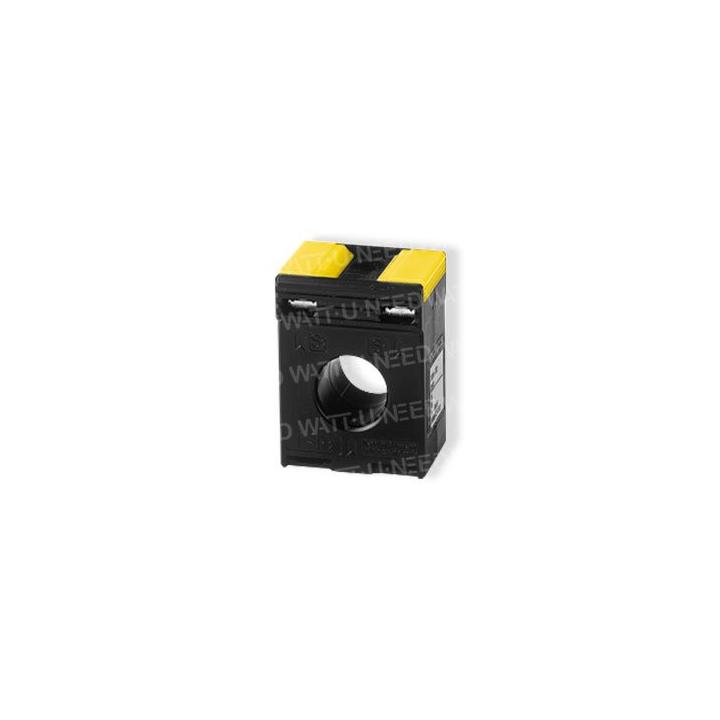

Transformateurs de Courant Socomec TCA21 – 200A/5A ou 250A/5A – Classe 0,5 – 2,5VA – Ø21mm
Examen envoyé
Votre avis ne peut pas être envoyé
Vous êtes sur le point de créer un devis pour le kit Transformateurs de Courant Socomec TCA21 – 200A/5A ou 250A/5A – Classe 0,5 – 2,5VA – Ø21mm.
Cette action ouvrira l’application de devis dans un nouvel onglet.
Les transformateurs de courant Socomec TCA21 sont des capteurs de mesure professionnels conçus pour convertir des courants primaires élevés (200A ou 250A) en un courant secondaire normalisé de 5A, adapté aux centrales de mesure DIRIS, compteurs d'énergie COUNTIS et systèmes de monitoring. Disponibles en deux calibres (200A/5A et 250A/5A), ils offrent une classe de précision 0,5 et une puissance apparente nominale de 2,5VA, garantissant une mesure très précise pour vos installations photovoltaïques, tertiaires et industrielles.
Produit à déclinaisons multiples Cette fiche produit couvre deux modèles de la gamme TCA21 : TCA21 200A/5A (réf. 192T2020) : installations 20-45 kW TCA21 250A/5A (réf. 192T2024) : installations 25-60 kW Les deux modèles partagent les mêmes caractéristiques (classe 0,5, 2,5VA, Ø21mm, rail DIN) et diffèrent uniquement par leur calibre primaire.
Produit à déclinaisons multiples
Cette fiche produit couvre deux modèles de la gamme TCA21 :
Les deux modèles partagent les mêmes caractéristiques (classe 0,5, 2,5VA, Ø21mm, rail DIN) et diffèrent uniquement par leur calibre primaire.
Les transformateurs de courant sont indispensables pour mesurer des courants élevés de manière sécurisée et précise :
La classe de précision 0,5 signifie que l'erreur de mesure est inférieure ou égale à 0,5% dans la plage de courant 5%-120% In :
Tableau comparatif classes de précision Classe Erreur max Application typique Surcoût 0,2S ≤ 0,2% Comptage fiscal haute précision +80-120% 0,5 ≤ 0,5% Comptage commercial, monitoring PV précis ✅ Référence 1 ≤ 1% Comptage industriel standard, monitoring PV -30% 3 ≤ 3% Protection, indication approximative -50% TCA21 classe 0,5 : excellent compromis précision/prix pour installations photovoltaïques professionnelles.
Tableau comparatif classes de précision
TCA21 classe 0,5 : excellent compromis précision/prix pour installations photovoltaïques professionnelles.
La puissance apparente nominale secondaire (Sn = 2,5VA) définit la charge maximale supportée par le TC :
Comparaison TCA21 (2,5VA) vs TCA22 (3,75VA) Modèle Sn Z max Longueur câble max (2,5mm²) Usage recommandé TCA21 (Ø21mm) 2,5 VA 0,10 Ω 30-40m Installation compacte, TC proche tableau ✅ TCA22 (Ø22,5mm) 3,75 VA 0,15 Ω 50-60m Installation étendue, TC éloigné tableau Choix : Si distance TC ↔ centrale < 20m → TCA21 (plus compact, moins cher). Si > 30m → TCA22.
Comparaison TCA21 (2,5VA) vs TCA22 (3,75VA)
Choix : Si distance TC ↔ centrale < 20m → TCA21 (plus compact, moins cher). Si > 30m → TCA22.
Le FS 5 garantit que le TC supporte sans dégradation des courants jusqu'à 5 x In pendant 1 seconde :
L'alésage de 21mm permet le passage de :
⚠️ Différence TCA21 (Ø21mm) vs TCA22 (Ø22,5mm) TCA21 Ø21mm : câbles ≤ 70 mm², barres ≤ 15x5mm → installations résidentielles/tertiaires standards ✅ TCA22 Ø22,5mm : câbles ≤ 95 mm², barres ≤ 20x5mm → installations haute puissance (> 30 kW mono, > 60 kW tri)
⚠️ Différence TCA21 (Ø21mm) vs TCA22 (Ø22,5mm)
Les TCA21 offrent deux modes de fixation :
Socomec, fondé en 1922 et basé à Benfeld (Alsace, France), est un leader européen des équipements électriques basse tension :
💡 Règle de dimensionnement : choisir TC avec In ≥ 1,2 x courant nominal installation pour marge de sécurité et respect surcharge permanente 1,2 In. Exemple : Onduleur triphasé 50 kW → Courant par phase = 50 000 / (√3 × 400) = 72A → Choix TCA21 200A/5A (200A ≥ 1,2 × 72A = 86,4A ✅)
💡 Règle de dimensionnement : choisir TC avec In ≥ 1,2 x courant nominal installation pour marge de sécurité et respect surcharge permanente 1,2 In.
Exemple : Onduleur triphasé 50 kW → Courant par phase = 50 000 / (√3 × 400) = 72A → Choix TCA21 200A/5A (200A ≥ 1,2 × 72A = 86,4A ✅)
⚠️ Règle critique : ne jamais laisser le secondaire ouvert Si le secondaire est déconnecté en charge (circuit ouvert), le TC se comporte comme un transformateur élévateur de tension : Surtension secondaire pouvant atteindre plusieurs kV (danger électrocution) Échauffement destructif du noyau magnétique (saturation) Destruction du transformateur ✅ Solution : doubles bornes de court-circuitage Les TCA21 disposent de bornes permettant de court-circuiter le secondaire avant déconnexion, éliminant tout risque.
⚠️ Règle critique : ne jamais laisser le secondaire ouvert
Si le secondaire est déconnecté en charge (circuit ouvert), le TC se comporte comme un transformateur élévateur de tension :
✅ Solution : doubles bornes de court-circuitage
Les TCA21 disposent de bornes permettant de court-circuiter le secondaire avant déconnexion, éliminant tout risque.
Les transformateurs Socomec TCA21 s'intègrent parfaitement dans les solutions de monitoring et gestion énergétique Wattuneed :
Transformez votre installation photovoltaïque en centrale de production intelligente avec le monitoring haute précision des transformateurs de courant Socomec TCA21.
Wattuneed, votre partenaire pour des installations photovoltaïques mesurées et optimisées.
