AC-Coupling Deye: 3 Wege, um den Akku vor dem Export aufzuladen

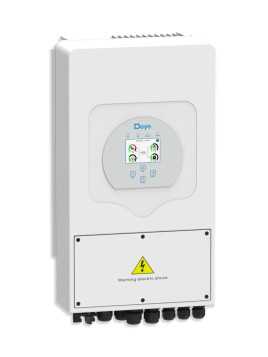

Sie besitzen bereits einen Deye/SunSynk Hybrid-Wechselrichter und einen "kleinen Bruder" - Mikro-Wechselrichter oder String-Inverter -, der parallel installiert ist? Sie finden es schade, dass Ihre wertvollen Kilowatt ins Netz fließen, obwohl Ihre Batterie noch nicht voll ist? Die gute Nachricht: DreiAC-Kupplungsarchitekturen ermöglichen es Ihnen, diesen Photovoltaik-Überschuss zu übernehmen, um ihn vor dem Export zu speichern.

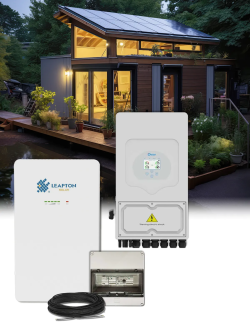

Entdecken Sie unsere einbaufertigen Hybrid-Kits bei Wattuneed!

Warum sollte ich meinen Überschuss zuerst einspeisen?

• Erhöhung der Eigenverbrauchsquote: Jede gespeicherte kWh vermeidet den Kauf von Netzstrom, der in Frankreich mit 0,30 €/kWh und in Wallonien mit 0,27 €/kWh bewertet wird - ohne Prosumententarif.
• Senkung der Prosumentenrechnung in Belgien: Je höher Ihr momentaner Eigenverbrauch über 40,26 % liegt, desto weniger Fixkosten zahlen Sie.

Verkaufen

• zum besten Zeitpunkt: Sie exportieren nur, wenn die Batterie voll ist, oft mitten am Tag - dann ist der Spotpreis am höchsten.

Die 3 AC-Coupling-Architekturen für Deye

1. Mikro-Wechselrichter Astro-E TM-L800Mi (800 W) an der LOAD-Klemme

Die direkteste Methode: Man verlegt die Phase und den Neutralleiter des Mikro-Wechselrichters in den "Notfall"-Kasten, der mit dem LOAD-Ausgang des Hybrids verbunden ist.

• SmartLoad-Menü ▸ AC Couple On Load Side: Aktivieren
• Vorteil: Plug-and-Play-Betrieb, keine zusätzliche Hardware; der TM-L800Mi kostet 161 € inkl. MwSt.
• Grenze: Er speist weiter ein, wenn die Batterie voll ist; der Hybrid exportiert dann nur noch.

2. Mikro-Wechselrichter an der GEN-Klemme mit "Micro Inv Input ON".

Ideal, wenn Ihre "LOAD"-Tabelle gesättigt ist: Schließen Sie den Astro-E an den Generator-Input an.

1. Verdrahten Sie Schutzschalter & Fehlerstromschutzschalter mit der GEN-Klemme.
2. Menu Advanced Function-1 ▸ Micro Inv Input: ON.
3. (Optional) SOC Off % einstellen: der Mikro-Wechselrichter schaltet sich bei 95 % SOC automatisch ab.

Gut zu wissen: Der TM-L800Mi akzeptiert den von Deye gesendeten Frequency-Shift; die Leistung wird ohne harte Abschaltung angepasst.

3. Mikro-Wechselrichter bleibt auf GRID + Modbus-Zähler "Grid Tie Meter2".

Sie können die Verkabelung nicht anfassen? Fügen Sie einfach einen RS-485-Zähler hinzu (Eastron SDM630, Chint DTSU666...).

• Schließen Sie den Zähler zwischen dem Gehäuse und dem Mikro-Wechselrichter
• an.
• Verbinden Sie RS-485 A/B mit der "COM"-Klemme des Deye
• .
• Advanced Function-1 Menü: Meter Select = Eastron/Chint und Grid Tie INV Meter2 = ON.

Der

• Hybrid liest in Echtzeit die externe Produktion und moduliert seinen Lader: kein fester Strom mehr, kein ungewollter Import.

Erforderliche Firmware: v2.6.6 oder höher (auf Anfrage beim Deye-Support erhältlich).

Schneller Vergleich

GEN

Sehen Sie sich unsere fertigen RS-485-Zähler an ➜.

Express-Einstellungen für den Deye-Hybrid

Allgemeine Einstellungen

• Systemarbeitsmodus: Zuerst verkaufen (Selling First)

Grid

• Charge: Off
• Charge Max A: 40-60 A gemäß BMS
• Max Sell Power = Leistung (kVA) Netzvertrag

Spezifisch LOAD

SmartLoad ▸ AC Couple On Load Side = ON
SmartLoad ▸ AC Couple On Grid Side = OFF

Spezifisch GEN

Advanced Function-1 ▸ Micro Inv Input = ON

SOC

Off = 95 %

SOC

On = 90 %.

Spezifisch GRID + Meter2

Advanced Function-1 ▸ Meter Select = Eastron
Advanced Function-1 ▸ Grid Tie INV Meter2 = ON
SmartLoad ▸ AC Couple On

Load

Side = OFF

"Seitdem wir unsere Mikrofone auf LOAD umgestellt haben, füllt sich die Batterie doppelt so schnell und unsere Prosumer-Rechnung ist um 120 € pro Jahr gesunken" - Familie Legrand, Namur

👉 Profitieren Sie von unseren 5 kWh _{LiFePO4-Batterien} ab 800 € zzgl. MwSt.!

Wirtschaftliche Auswirkungen: "Low-cost"-Zahlen 2024

Eine _{LiFePO4-Wohnbatterie} 5 kWh = 800 € zzgl. MwSt. (≈ 970 € inkl. MwSt.). Ein komplettes Set mit 6 × 450 W + 5,6 kVA Hybrid + 5 kWh Batterie kostet 2.800 € (inkl. MwSt.).

• Szenario ohne Batterie: Eigenverbrauch 35 % → Prosumer-Kosten + gekaufte Energie ≈ 610 €/Jahr.
• AC-coupling LOAD: Eigenverbrauch 70 % → Einsparung ≈ 520 €/Jahr.

ROI: 2 800 € / 520 € ≈ 5,4 Jahre; die Batterie allein amortisiert sich in 3-4 Jahren.

Anwendungsfall: die Familie Legrand

4-Personen-Haus, 6 kWp, Deye-Hybrid 5 kW + Mikro-Wechselrichter Astro-E TM-L800Mi 800 W. Seit der Umstellung auf Micro Inv Input ON auf GEN :

1. Die 10 kWh-Batterie
2. wird
3. den ganzen Sommer über vor 13 Uhr geladen.

Der

1. Überschuss am Nachmittag wird weiterverkauft (bis zu 6 kW); Gewinn 215 € in drei Monaten.
2. Netzeinspeisung 18-8 Uhr: 0,9 MWh/Jahr statt 2,2 MWh.

FAQ

Welche Lösung soll ich wählen, wenn ich die Verkabelung nicht anfassen kann?

Entscheiden Sie sich für GRID + RS-485-Zähler: quasi plug-and-play und intakte Tafel.

Muss ich "Zero Export CT" auf ON stellen?

Nein. Dieser Modus blockiert den Export; hier soll nach dem Aufladen der Batterie weiterverkauft werden.

Ist die TM-L800Mi frequency-shift-fähig?

Ja, sie reagiert auf ±2 Hz, die vom Deye gesendet werden.

Muss ich den RS-485-Zähler beim Netzbetreiber anmelden?

Nein; er ist intern in der Anlage und dient nur der Steuerung.

Was passiert bei einem Netzausfall?

Bei LOAD bleibt das Mikrofon aktiv, solange die Batterie/Ladung absorbiert; bei GEN wird es bei SOC Off % gestoppt.
