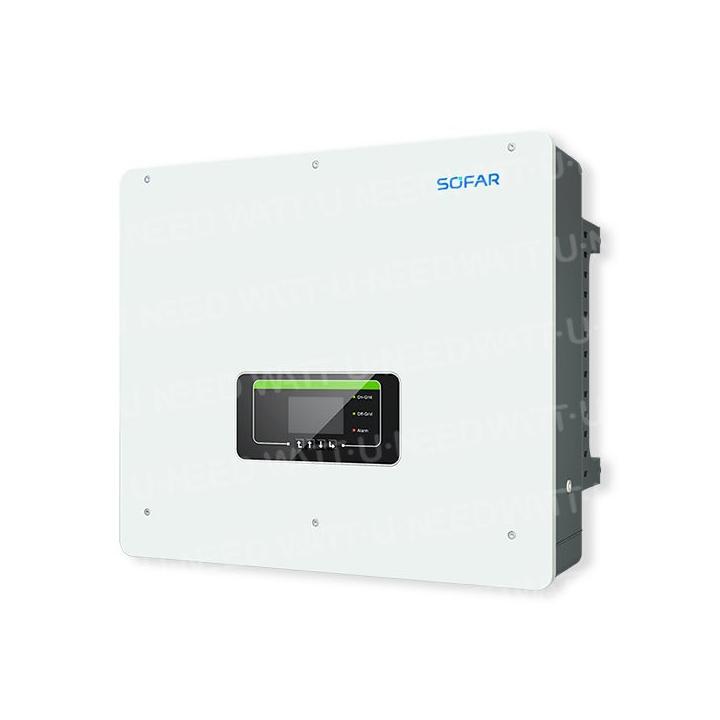

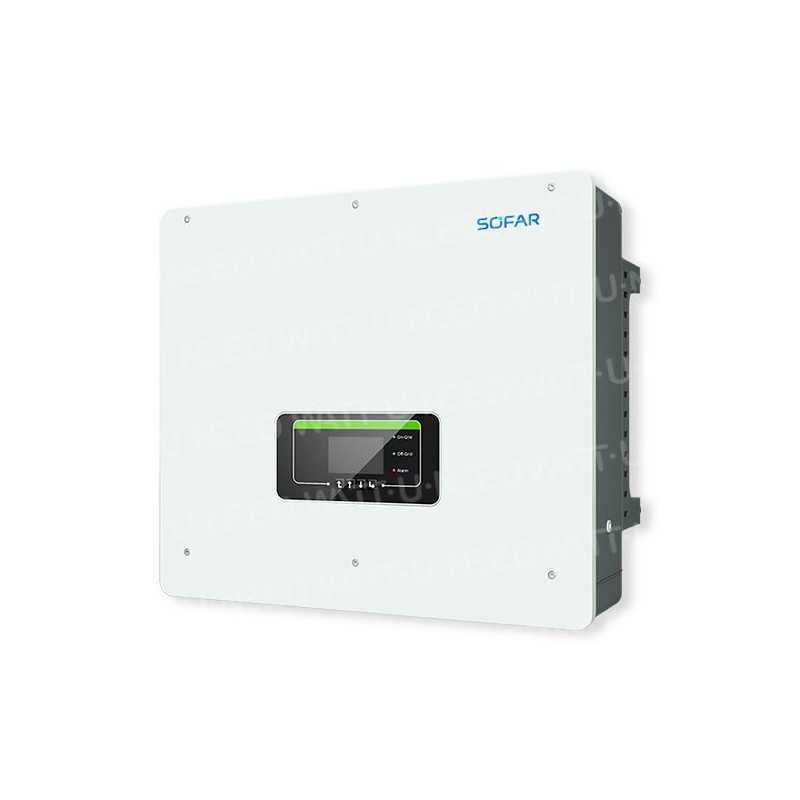

Sofar Solar HYD10KTL-3PH driefasige hybride omvormer
de perfecte oplossing voor energieopslag in uw PV-installatie met functies voor on-grid en off-grid.
De HYD 5K...20KTL-3PH is een veelzijdige driefasige hybride omvormer voor zonne-energie en opslagtoepassingen. Tijdens netstoringen kan hij tot 20 kW ongebalanceerde driefasige noodstroomvoorziening (EPS) leveren in 10 ms dankzij de geïntegreerde EPS-poort.
Twee MPPT's en twee onafhankelijke accupoorten (op modellen 10K tot 20KTL) maken meerdere accucapaciteitconfiguraties in stappen van 2,5 kWh mogelijk.
Er kunnen tot 10 omvormers parallel worden aangesloten op de EPS- en AC-poort, waardoor dit apparaat ideaal is voor microgrid-installaties (op of buiten het elektriciteitsnet).
Het geïntegreerde energiebeheersysteem heeft een aantal gebruiksvriendelijke modi om de gebruikerservaring te optimaliseren, waaronder een automatische modus voor zelfgebruik. De gebruiker kan ook verschillende tijd- en/of datumbereiken of regels voor de dag van de week definiëren.

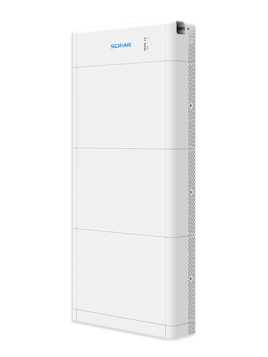

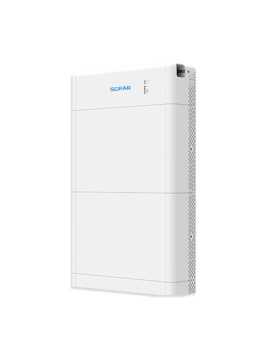

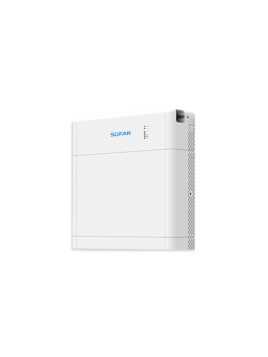

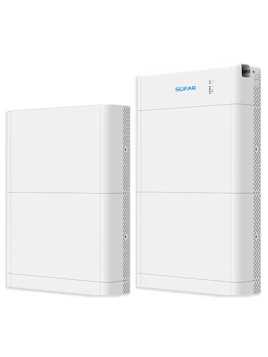

Alle modi kunnen eenvoudig worden geconfigureerd op het grote LCD-scherm. Deze omvormer is in het bijzonder compatibel met de AMASS Store-hoogspanningsbatterijeenheid (GTX 3000-H) van SofarSolar. Bij de omvormer wordt een WiFi-stick geleverd voor eenvoudige verbinding met het Sofar-monitoringportaal.
Specificaties
l
| Bereik accuspanning (V) | 180 - 800 |
| Bereik accuspanning voor volledige lading (V) | 200-800 |
| Nominaal laad-/ontlaadvermogen (W) |
| Max. laad-/ontlaadstroom |
| (A) | 50 (25 / 25) |
| Pieklaad-/ontlaadstroom, duur (A, s) | 70 (35 / 35. |
| 60 |
Automatische afstemming op BMS (accumanagementsysteem) |
| Communicatie-interfaces | CAN (RS485) |
| PV ingangsvermogen max. |
| (Wp) |
| Opstartbedrijfsspanning (V) | 200 |
| MPPT-spanningsbereik (V) | 180 - 960 |
| Volledig MPPT-vermogen in spanningsbereik (V |
| Max. kortsluitstroom (A) | 30 / 30 |
| Aantal strings per MPP tracker |
| AC uitgangsgegevens (naar het net) |
| Nominaal AC vermogen (W) | 10000 |
| Max. |
| AC-uitgang naar net (VA) | 11000 |
| Max. vermogen uit net (VA) | 20000 |
| Max. AC-stroomuitgang naar net (A) | 16 |
| Max. AC-stroom |
| van het lichtnet (A) | 29 |
| Nominale netspanning |
| / N / PE, |
| 230 / 400 |
| Netspanningsbereik | 184 - 276 Vac |
| Nominale netfrequentie | 50 / 60 Hz |
| Netfrequentiebereik | 45 - 55 Hz / 55 - 65 Hz |
| Uitgangsvermogensfactor |
| standaard (+/-0.8 instelbaar) |
| THDi uitgang (bij nominaal vermogen) | < 3% |
| Beschikbaar back-upvermogen |
| Nominaal uitgangsvermogen (W) | 10000 |
| Max. uitgangsvermogen |
| (VA) | 11000 |
| Piek |
| uitgangsvermogen, |
| duur (VA, s) | 20000, 60 |
| Nominale uitgangsstroom (A) | 14,5 |
| Piekuitgangsstroom, duur (A, s) | 30, 60 |
| Nominale uitgangsspanning |
| / N / PE, 230 / 400 |
| Nominale uitgangsfrequentie | 50 / 60 Hz |
| THDv-uitgang (bij nominaal vermogen) | < |
|
3
| Max. efficiëntie batterij laden/ontladen | 97.8% |
| Ompoolbeveiliging voor PV-modules | ja |
| Uitgangsoverstroombeveiliging | ja |
B
| Bescherming tegen eilandbedrijf | ja |
| Detectie isolatieweerstand | ja |
|
Type II standaard, AC: Type II standaard |
| Batterijinversiebeveiliging | ja |
| Afmetingen (mm) | 571.4*515*264.1 |
| UPS-topologie | Zonder transformator |
| Stand-by stroomverbruik (W) | < |
|
| 5 W |
| Bedrijfstemperatuurbereik |
| - 60℃ |
| Relatieve vochtigheid |
| - 100% |
| Koeling | Geforceerde luchtstroom |
| AC-netaansluiting | Connector |
|
| P |
| Backup AC terminal | 5P connector |
| Standaard garantie |
| jaar, optioneel : |
| tot 20 jaar |
| (elektromagnetische compatibiliteit) | EN 61000-6-1, EN 61000-6-3 |
| Veiligheid | IEC 62109-1, IEC 62109-2, |
| IEC 62040 - 1 |
V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16 / CEI 0-21, EN 50549, G98 / G99, UTE C15-712-1 |
