Kit de Fixation Aluminium 2 Panneaux Solaires Paysage - Réglable 15-35°

Kit de Fixation en Aluminium pour 2 Panneaux Solaires en Orientation Paysage

Ce kit de fixation triangulaire en aluminium professionnel permet d'installer 2 panneaux solaires photovoltaïques côte à côte en orientation paysage (horizontale) sur toiture plate ou au sol. Conçu pour les installations résidentielles compactes, ce système offre une stabilité renforcée grâce à ses 3 supports triangulaires stratégiquement positionnés et son angle d'inclinaison réglable sur 5 positions.

Pourquoi choisir l'orientation paysage pour 2 panneaux ?

L'orientation paysage (panneaux disposés horizontalement) présente plusieurs avantages pour les installations bi-panneaux :

• Emprise au sol optimisée : La configuration horizontale réduit la profondeur nécessaire, idéale pour les toitures plates de dimensions restreintes
• Stabilité aérodynamique : Profil plus bas réduisant la prise au vent, particulièrement important sur toiture plate
• Esthétique harmonieuse : Aspect plus compact et intégré visuellement
• Facilité d'accès : Hauteur réduite facilitant l'installation et la maintenance

Une solution de montage renforcée pour 2 panneaux

Ce support de fixation se distingue par sa conception renforcée avec 3 points d'appui triangulaires, garantissant une répartition optimale des charges et une résistance exceptionnelle aux contraintes mécaniques. La structure en aluminium anodisé de qualité marine assure une durabilité de 25+ ans sans corrosion, même en environnement côtier ou industriel.

Le système de clames comprend 2 clames de milieu spécifiques pour joindre solidement les 2 panneaux entre eux, et 4 clames de fin pour maintenir les extrémités extérieures. Cette configuration garantit un maintien homogène sur toute la surface de l'installation.

Caractéristiques techniques détaillées

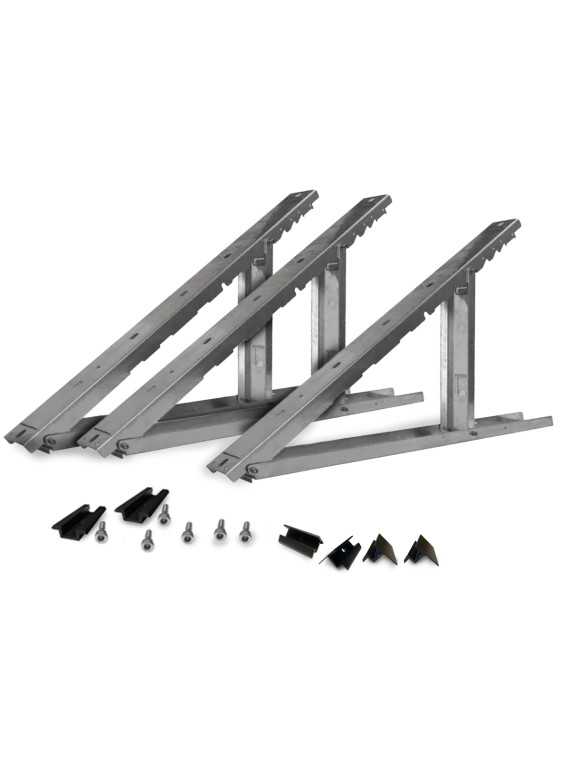

Contenu détaillé du kit

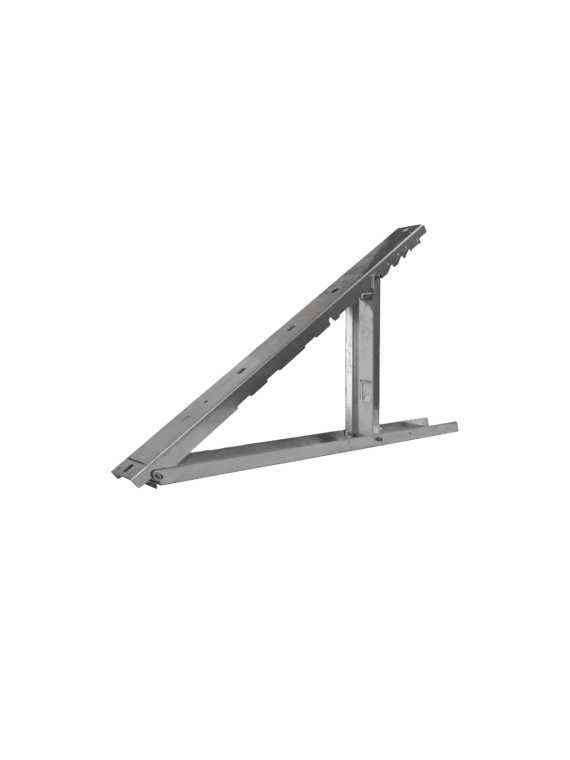

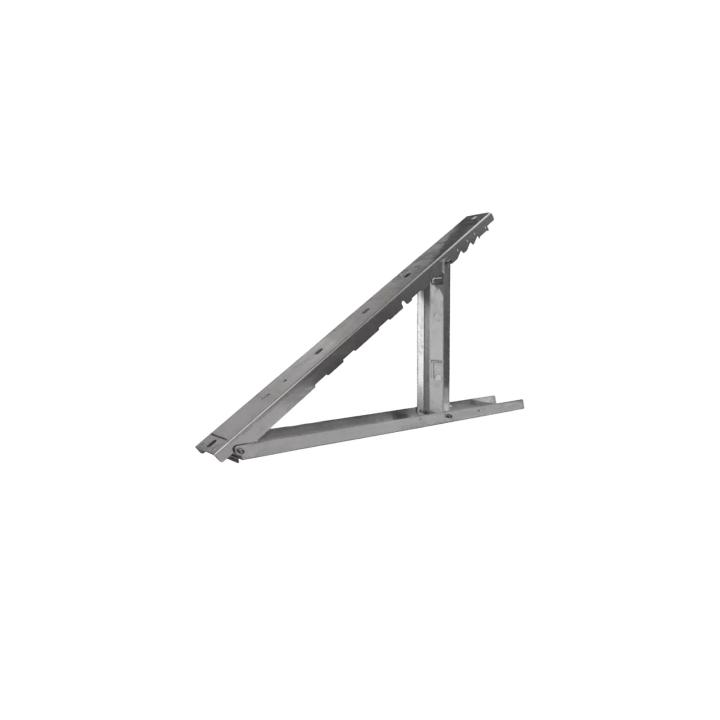

• 3 supports triangulaires en aluminium : Structure principale renforcée offrant 5 positions d'inclinaison (15° à 35°). Le support central assure la jonction entre les 2 panneaux pour une stabilité maximale

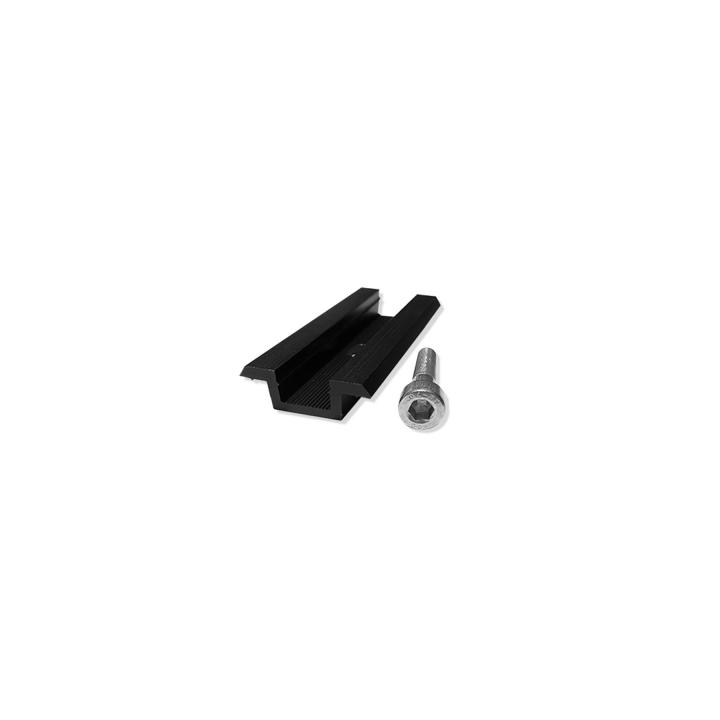

• 2 clames de milieu : Conçues spécifiquement pour joindre solidement les 2 panneaux adjacents, assurant un maintien central renforcé

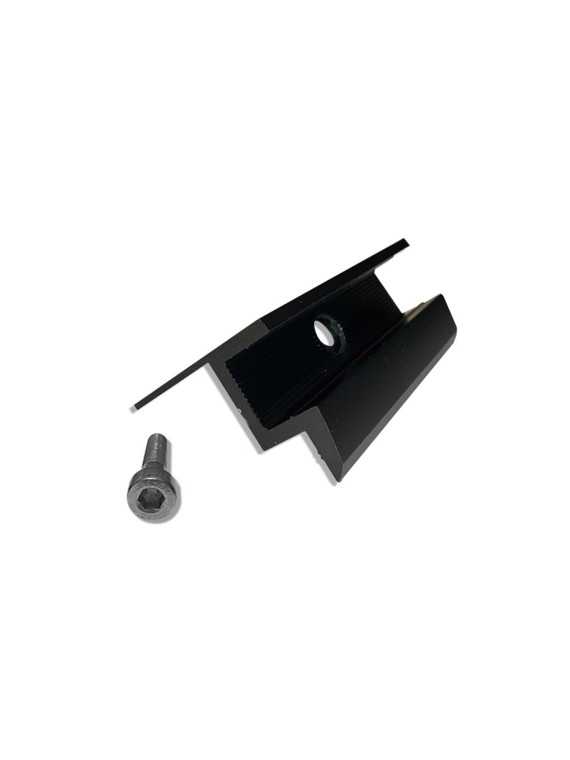

• 4 clames de fixation de fin : Maintiennent les extrémités extérieures gauche et droite de l'installation (épaisseur standard 30 mm, versions 35 mm et 40 mm disponibles)
• Visserie complète en acier inoxydable : Boulons, écrous et rondelles pour un assemblage durable et résistant à la corrosion (grade A2 minimum)

Avantages de ce système de montage bi-panneaux

• Configuration paysage optimisée : Disposition horizontale idéale pour maximiser l'utilisation des espaces restreints en largeur
• Installation accélérée : Système simplifié sans rails nécessitant moins de composants et d'étapes d'assemblage
• Structure triple support : 3 points d'appui triangulaires garantissant une stabilité supérieure aux systèmes bi-supports
• Optimisation de l'angle solaire : 5 positions prédéfinies permettant d'adapter l'inclinaison selon la latitude et la saison
• Durabilité exceptionnelle : Aluminium anodisé qualité marine + visserie inoxydable = durée de vie garantie 25+ ans
• Rapport qualité-prix optimal : Solution économique pour installation bi-panneaux sans compromis sur la robustesse
• Compatibilité étendue : S'adapte à tous les panneaux standards du marché (30-40 mm d'épaisseur)
• Jonction centrale renforcée : Système de clames de milieu assurant une continuité structurelle entre les panneaux

Applications et cas d'usage typiques

Ce kit de fixation pour 2 panneaux en paysage trouve son application dans de nombreux contextes :

• Installations résidentielles compactes : Toitures plates de garage, abris de jardin, extensions de maison avec surface limitée
• Systèmes 12V-24V autonomes : Alimentation de batteries pour sites isolés, cabanes de chasse, refuges de montagne
• Camping-cars et véhicules aménagés : Configuration adaptable pour toits de camping-cars de grande taille
• Alimentation d'équipements spécifiques : Pompes solaires, systèmes d'irrigation, éclairage autonome, portails motorisés
• Extension progressive d'installation : Ajout de 2 panneaux supplémentaires à un système existant pour augmenter la capacité
• Installations de démonstration : Projets éducatifs, formations professionnelles, showrooms
• Sites commerciaux temporaires : Alimentation de stands, kiosques, installations événementielles

Installation et recommandations techniques professionnelles

Pour garantir la sécurité, la durabilité et les performances optimales de votre installation bi-panneaux, suivez ces recommandations d'experts :

Important sécurité : Veillez à fixer la structure sur un support parfaitement stable, plan et dimensionné pour supporter le poids combiné des panneaux (env. 40-50 kg), de la structure (env. 10 kg) et des charges dynamiques (vent, neige, maintenance).

Positionnement optimal des 3 supports triangulaires

La configuration à 3 supports offre une stabilité renforcée par rapport aux systèmes bi-supports. Voici le positionnement recommandé :

• Support gauche : À 20-30 cm du bord gauche de l'installation (panneau 1)
• Support central : À la jonction des 2 panneaux, assurant la continuité structurelle
• Support droit : À 20-30 cm du bord droit de l'installation (panneau 2)

Cette répartition garantit une distribution équilibrée des charges et une résistance optimale aux contraintes de flexion.

Orientation et inclinaison optimales pour la Belgique et la France

Pour maximiser votre production photovoltaïque annuelle :

• Orientation azimutale : Plein sud (azimut 180°) ±15° de tolérance acceptable
• Inclinaison selon latitude :
  • Nord de la France et Belgique (latitude 50-51°) : 30° à 35° pour production annuelle optimale
  • Centre France (latitude 45-47°) : 25° à 30° pour équilibre été/hiver
  • Sud de la France (latitude 43-44°) : 20° à 25° pour optimisation estivale

Les 5 positions d'inclinaison de ce kit permettent d'ajuster précisément l'angle selon votre emplacement géographique et vos objectifs de production (privilégier l'hiver ou l'été).

Pour calculer l'angle optimal pour votre installation, utilisez notre calculateur d'inclinaison solaire en ligne.

Guide d'installation étape par étape

1. Préparation de la surface : Nettoyez, nivelez et vérifiez la planéité du support (toiture plate ou dalle béton)
2. Marquage des emplacements : Positionnez les 3 supports triangulaires selon l'entraxe recommandé (généralement espacement de 80-90 cm)
3. Réglage de l'inclinaison : Sélectionnez l'angle optimal parmi les 5 positions disponibles sur chaque support
4. Fixation des supports au sol : Vissez solidement ou lestez les triangles (minimum 30 kg de lest par m² pour toiture plate non-ancrée)
5. Vérification de l'alignement : Contrôlez que les 3 supports sont parfaitement alignés et à la même inclinaison
6. Pose du premier panneau : Déposez délicatement le panneau gauche sur les supports gauche et central
7. Pose du second panneau : Positionnez le panneau droit contre le premier, en veillant à l'espacement régulier
8. Installation des clames : Fixez les 2 clames de milieu à la jonction centrale, puis les 4 clames de fin aux extrémités
9. Serrage définitif : Serrez progressivement toutes les vis (couple de serrage recommandé : 8-10 Nm)
10. Vérification finale : Contrôlez la stabilité, l'alignement et le serrage de tous les points de fixation

Pour des instructions visuelles détaillées, consultez notre page dédiée aux schémas d'installation et nos guides techniques sur les systèmes de montage.

Compatibilité avec les panneaux solaires du marché

Ce kit de fixation est compatible avec la quasi-totalité des panneaux photovoltaïques résidentiels et commerciaux respectant les standards suivants :

Note sur les clames : Les clames standard fournies conviennent aux cadres de 30 mm d'épaisseur (majorité du marché). Pour des panneaux avec cadres de 35 mm ou 40 mm, sélectionnez l'option appropriée lors de votre commande.

Calcul de production pour une installation bi-panneaux

Exemple de production annuelle estimée pour 2 panneaux de 430W en Belgique (Bruxelles, latitude 50.8°) :

• Puissance crête installée : 2 x 430 Wc = 860 Wc
• Production annuelle estimée : 750-850 kWh/an (selon orientation et inclinaison)
• Équivalent financier : 225-255 €/an d'économies (tarif 0,30 €/kWh)
• Réduction CO2 : ~400 kg CO2 évités par an

Utilisez notre calculateur de production solaire pour estimer précisément le rendement de votre installation selon votre localisation et vos paramètres spécifiques.

Garanties et conformité réglementaire

Ce kit de fixation bénéficie des garanties suivantes :

• Garantie constructeur structure aluminium : 10 ans contre défauts de fabrication et corrosion
• Garantie clames et visserie : 5 ans contre défauts de fabrication
• Durée de vie estimée : 25+ ans dans des conditions d'utilisation normales

Le produit est conforme aux normes et réglementations suivantes :

• Normes européennes EN 1991-1-4 (actions du vent sur les structures)
• Normes NF DTU 43.1 (étanchéité des toitures-terrasses)
• Certification CE pour les composants structurels
• Conformité RoHS (restriction des substances dangereuses)

Support technique et accompagnement Wattuneed

Notre équipe d'experts photovoltaïques vous accompagne tout au long de votre projet :

• Conseil avant-vente : Dimensionnement de votre installation, choix du matériel adapté
• Support technique installation : Assistance téléphonique ou par email pendant le montage
• Documentation complète : Notices détaillées, vidéos tutoriels sur notre plateforme de support
• Service après-vente réactif : Prise en charge rapide en cas de problème ou question

Pourquoi choisir Wattuneed pour votre système de montage ?

Wattuneed, spécialiste belge du photovoltaïque depuis plus de 10 ans, sélectionne rigoureusement ses systèmes de montage pour garantir qualité, durabilité et facilité d'installation. Nous proposons :

• Stock permanent en Belgique : Livraison express 24-48h sur toute la Belgique et la France
• Prix professionnels accessibles aux particuliers : Économisez jusqu'à 20% par rapport aux circuits traditionnels
• Livraison gratuite dès 3000€ : Frais de port offerts pour optimiser votre budget
• Expertise technique reconnue : Assistance avant, pendant et après installation par des spécialistes certifiés
• Garantie satisfait ou remboursé 30 jours : Testez votre matériel en toute confiance
• Large gamme de produits compatibles : Panneaux, onduleurs, batteries, câbles disponibles en stock

Découvrez également notre gamme complète de systèmes de montage pour tous types d'installations : toiture inclinée (tuiles, ardoises, bac acier), toiture plate, façade, pergola, carport et sol.

Pour des installations de plus grande capacité, consultez nos kits de fixation au sol pour 3 à 12 panneaux.

Dimensions
