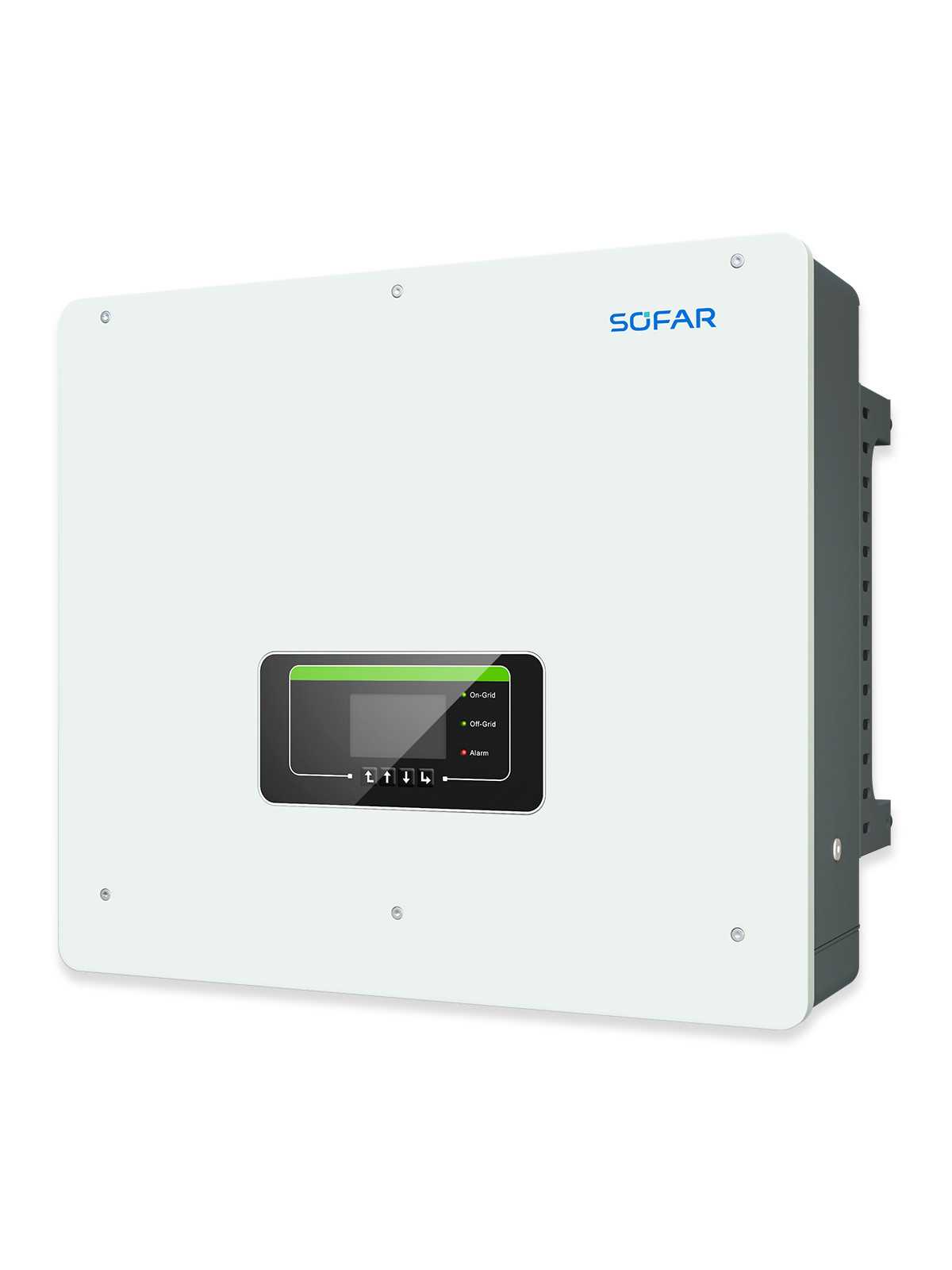

    Onduleur triphasé Sofar Solar 8 kVA - ME 8KTL-3PH

    1 930,56 €
    ME 8KTL-3PH
    0768563819896

    Onduleur de batterie triphasé, l'allié idéal pour optimiser le stockage d'énergie dans votre installation photovoltaïque, offrant des fonctionnalités adaptées à la fois aux réseaux et aux installations hors réseau

    Paiements 100% sécurisés

    Onduleur triphasé Sofar...

    1 930,56 €

    Onduleur triphasé Sofar Solar 8 kVA - ME 8KTL-3PH


    • Design compact doté d'un écran LCD

    • Flexibilité de commutation entre le mode connecté au réseau et le mode de stockage d'énergie

    • Large plage de tension de batterie (180 - 800 V)

    • Un ou deux canaux d'entrée de batterie supportant un courant de charge et de décharge maximal de 50 A (suivant modèle)

    • Les sorties hors réseau et connectées au réseau peuvent alimenter une charge déséquilibrée

    • Efficacité maximale de charge/décharge de la batterie 97,8 %.


    Onduleur de batterie triphasé


    La solution parfaite pour intégrer le stockage d'énergie dans votre installation PV, que ce soit en réseau ou hors réseau


    Le ME 5K...20KTL-3PH représente un onduleur de batterie haute tension triphasé conçu pour l'intégration du stockage dans les systèmes photovoltaïques existants ou dans les systèmes nécessitant une forte demande de charge de batterie. En cas de panne de réseau, il peut fournir jusqu'à 20 kW d'alimentation de secours triphasée déséquilibrée (EPS) en seulement 10 ms grâce à son port EPS intégré.

    Équipé de deux MPPT et de deux ports de batterie indépendants (disponibles sur les modèles 10K à 20KTL), cet onduleur permet différentes configurations de la capacité de la batterie. Il est compatible notamment avec la série de batteries HT (haute tension) de SOFARSOLAR (GTX 3000-H et système de stockage de batteries BTS).

    Jusqu'à 10 onduleurs peuvent être connectés en parallèle sur les ports EPS et AC, ce qui en fait un choix idéal pour les installations en micro-réseau, qu'elles soient sur ou hors réseau.

    Le système intégré de gestion de l'énergie offre une variété de modes conviviaux, optimisant ainsi l'expérience de l'utilisateur, notamment avec un mode d'auto-utilisation automatique. Les utilisateurs peuvent également définir différentes plages horaires et/ou dates, ainsi que des règles pour chaque jour de la semaine.

    Tous les modes sont facilement configurables via le grand écran LCD. De plus, une clé Wi-Fi est fournie avec l'onduleur, permettant une connexion aisée au portail de surveillance SOFAR View.




    Schéma d'utilisation

    Schéma d'utilisation


    Affichage standard

    L'écran affiche toutes les informations pertinentes concernant l'onduleur.

    affichage écran onduleur Sofar Solar


    Câblage et connexion

    • 1 Bornes d'entrée de batterie

    • 2 Port de connexion de charge

    • 3 Port de connexion au réseau

    • 4 Port USB/WiFi

    • 5 Gestionnaires de ressources distribuées (DRMs)

    • 6 Port COM (Port série)

    • 7 Port de liaison 1

    • 8 Port de liaison 0

    • 9 Transformateur de courant (CT)

    • 10 Écran LCD

    ME 8KTL-3PH
    4 Produits

    Fiche technique

    Phase
    Triphasé
    Largeur
    586,6 mm
    Hauteur
    515 mm
    Epaisseur
    261,2 mm
    Tension nominale du réseau
    3/N/PE, 230/400 Vac
    Fréquence nominale du réseau
    50/60 Hz
    Type de refroidissement
    Naturel
    THDi (Puissance nominale)
    inférieur à 3 %
    Type de batterie
    Lithium-ion & plomb-acide
    Plage de tension de la batterie
    180V-800V
    Degré de protection
    IP65
    Plage de température de fonctionnement
    -30°C~60°C
    Poids
    30 kg
    Puissance de sortie nominale
    8000 W
    Courant de sortie nominal
    8,7 A
    Facteur de puissance
    1 par défaut (+/- 0,8 réglable)
    Max. Puissance apparente de sortie
    8800 VA
    Max. Courant de sortie
    13 A
    Nombre de canaux d'entrée de la batterie
    1
    Puissance de charge/décharge maximale
    8000 W
    Puissance apparente de sortie maximale, temps
    9000 VA, 60s
    Courant de sortie max.
    13 A
    Temps de commutation
    inférieur à 10 ms
    Interrupteur DC
    Oui
    Protection contre l'inversion de la connexion PV
    Oui
    Protection contre l'inversion de la connexion de la batterie
    Oui
    Protection contre les courts-circuits de sortie
    Oui
    Protection contre les surintensités de sortie
    Oui
    Protection contre les surtensions de sortie
    Oui
    Détection de l'impédance d'isolation
    Oui
    Détection du courant résiduel
    Oui
    Protection anti-ilotage
    Oui
    Protection contre les surtensions
    Oui
    Plage d'humidité relative
    5%~95%
    Altitude maximale de fonctionnement
    inférieur à 4000 m
    Autoconsommation en mode veille
    inférieur à 20W
    Topologie
    Sans transformateur
    Méthode d'installation
    Montage mural

    Références spécifiques

    UPC
    768563819896
    EAN-13
    0768563819896
