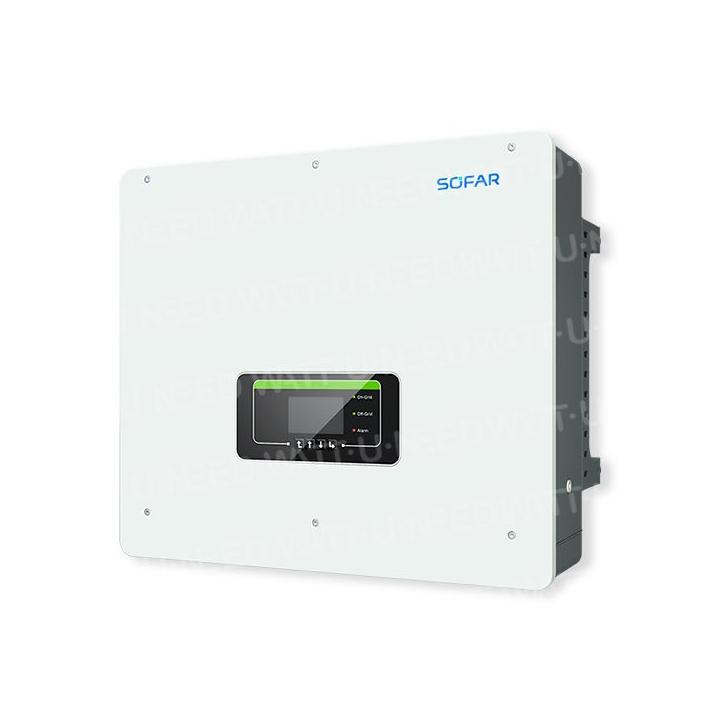

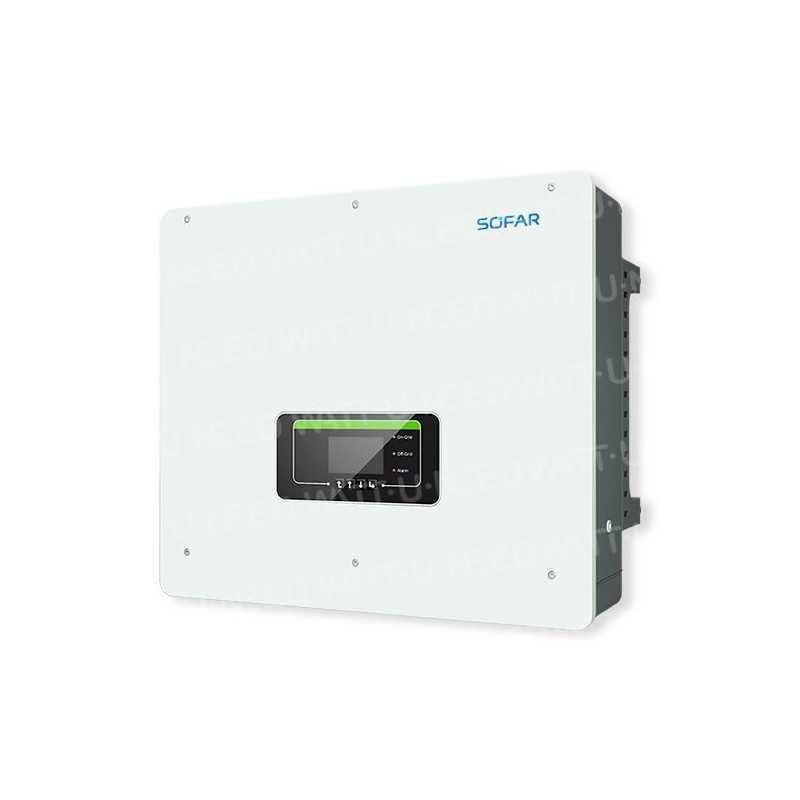

Onduleur hybride Triphasé Sofar Solar 10 kVA - HYD-KTL-3PH
2 675,00 €
TTC
HYD10KTL-3PH
0768563820151
- Triphasé
- Double MPPT
- Courant maximal de charge et de décharge : 50A
- Sélection et commutation flexibles de plusieurs modes
- Rendement maximal jusqu'à 98,2 %.
- Fonction UPS pour assurer un fonctionnement stable des charges principales
- Le côté AC prend en charge la sortie triphasée déséquilibrée.
Paiements 100% sécurisés
Les clients qui ont acheté ce produit ont également acheté :
Onduleur hybride Triphasé Sofar Solar 10 kVA - HYD-KTL-3PH
la solution parfaite pour permettre le stockage d'énergie dans votre installation PV avec des fonctions en et hors réseau.
Le HYD 5K...20KTL-3PH est un onduleur hybride triphasé aux multiples talents pour les applications solaires et de stockage. Pendant les pannes de réseau, il peut fournir jusqu'à 20 kW d'alimentation de secours (EPS) triphasée déséquilibrée en 10 ms grâce à son port EPS intégré.
Deux MPPT et deux ports de batterie indépendants (sur les modèles 10K à 20KTL) permettent de multiples configurations de la capacité de la batterie par pas de 2,5 kWh.
Il est possible de connecter jusqu'à 10 onduleurs en parallèle sur le port EPS et AC, ce qui rend cet appareil idéal pour les installations de micro-réseau (sur ou hors réseau).
Le système intégré de gestion de l'énergie dispose de plusieurs modes conviviaux, optimisant l'expérience de l'utilisateur, notamment un mode d'auto-utilisation automatique. L'utilisateur peut également définir différentes plages d'heures et/ou de dates ou des règles pour le jour de la semaine.
Tous les modes peuvent être facilement configurés sur le grand écran LCD. Cet onduleur est notamment compatible avec l'unité de batterie haute tension AMASS Store de SofarSolar (GTX 3000-H). Un stick WiFi est livré avec l'onduleur, pour le connecter facilement au portail de surveillance Sofar.
Caractéristiques
| Modèle | HYD 10KTL-3PH |
| Données d’entrée de la batterie | |
| Type de batterie | Ion de lithium, acide de plomb |
| Nombre de batteries | 2 |
| Plage de tension de la batterie (V) | 180 – 800 |
| Plage de tension de la batterie pour une pleine charge (V) | 200-800 |
| Puissance nominale de chargement / déchargement (W) | 10000 |
| Courant de charge / décharge max. (A) | 50 (25 / 25) |
| Courant de charge / décharge de pointe, durée (A, s) | 70 (35 / 35, 60 |
| Stratégie de recharge de la batterie | Auto-adaptation au BMS (système de gestion de la batterie) |
| Interfaces de Communication | CAN (RS485) |
| Données d’entrée du string PV | |
| Puissance d’entrée PV max. recommandée (Wp) | 15000 (7500 / 7500) |
| Tension continue max. (V) | 1000 |
| Tension de fonctionnement au démarrage (V) | 200 |
| Gamme de tension MPPT (V) | 180 – 960 |
| Tension continue nominale (V) | 600 |
| Pleine puissance MPPT dans la plage de tension (V) | 220 – 850 |
| Courant d’entrée max. (A) | 25 / 25 |
| Courant court max. (A) | 30 / 30 |
| Nombre de trackers MPP | 2 |
| Nombre de strings par tracker MPP | 2 |
| Données de sortie AC (sur le réseau) | |
| Puissance nominale AC (W) | 10000 |
| Puissance max. de sortie AC vers le réseau électrique (VA) | 11000 |
| Puissance max. du réseau électrique (VA) | 20000 |
| Sortie de courant AC max. vers le réseau électrique (A) | 16 |
| Courant AC max. provenant du réseau électrique (A) | 29 |
| Tension nominale du réseau | 3 / N / PE, 230 / 400 |
| Gamme de tension du réseau | 184 – 276 Vac |
| Fréquence nominale du réseau | 50 / 60 Hz |
| Gamme de fréquence du réseau | 45 – 55 Hz / 55 – 65 Hz |
| Facteur de puissance de sortie | 1 par défaut (+/-0.8 réglable) |
| Sortie THDi (à la sortie nominale) | < 3% |
| Puissance disponible en sauvegarde | |
| Puissance de sortie nominale (W) | 10000 |
| Puissance de sortie max. (VA) | 11000 |
| Puissance de sortie de pointe, durée (VA, s) | 20000, 60 |
| Courant de sortie nominal (A) | 14,5 |
| Courant de sortie max. (A) | 16 |
| Courant de sortie de pointe, durée (A, s) | 30, 60 |
| Tension de sortie nominale | 3 / N / PE, 230 / 400 |
| Fréquence de sortie nominale | 50 / 60 Hz |
| Sortie THDv (à la sortie nominale) | < 3% |
| Temps de commutation | < 10 ms |
| Efficacité | |
| Efficacité du MPPT | 99.9% |
| Rendement en Euro | 97.7% |
| Efficacité max. | 98.2% |
| Efficacité max. de charge / décharge des batteries | 97.8% |
| Protection | |
| Interrupteur DC | En option |
| Protection contre l’inversion de polarité des modules PV | oui |
| Protection contre les surintensités de sortie | oui |
| Protection contre les surtensions de sortie | oui |
| Protection contre l’îlotage | oui |
| Détection de courant résiduel | oui |
| Détection de la résistance d’isolation | oui |
| Protection contre les surtensions | PV: norme de type II, AC: norme de type II |
| Protection contre l’inversion des batteries | oui |
| Données générales | |
| Dimensions (mm) | 571.4*515*264.1 |
| Poids (kg) | 37 |
| Topologie de l’onduleur | Sans transformateur |
| Autoconsommation en veille (W) | < 15 W |
| Plage de température de fonctionnement | -30℃ – 60℃ |
| Humidité relative | 0 – 100% |
| Bruit | < 45 dB |
| Altitude d’exploitation | < 4000 m |
| Refroidissement | Débit d'air forcé |
| Degré de protection | IP65 |
| Caractéristiques | |
| Terminal DC | MC4 |
| Terminal AC du réseau | Connecteur 5P |
| Terminal AC de secours | Connecteur 5P |
| Affichage | LCD |
| Interfaces de contrôle | Oui |
| Fonctionnement en parallèle | |
| Garantie standard | 5 ans, en option : jusqu’à 20 ans |
| Certifications & Standards | |
| CEM (compatibilité electro magnétique) | EN 61000-6-1, EN 61000-6-3 |
| Safety | IEC 62109-1, IEC 62109-2, IEC 62040 – 1 |
| Grid | VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16 / CEI 0-21, EN 50549, G98 / G99, UTE C15-712-1 |
HYD10KTL-3PH
1 Article
Fiche technique
- Puissance onduleur
- 10000 VA
- MPPT/PWM
- MPPT
- Phase
- Triphasé
- Nombre de MPPT
- 2 MPPT
- Largeur
- 515 mm
- Hauteur
- 571,4 mm
- Epaisseur
- 264,1 mm
- Poids
- 37 kg
Références spécifiques
- UPC
- 768563820151
- EAN-13
- 0768563820151
