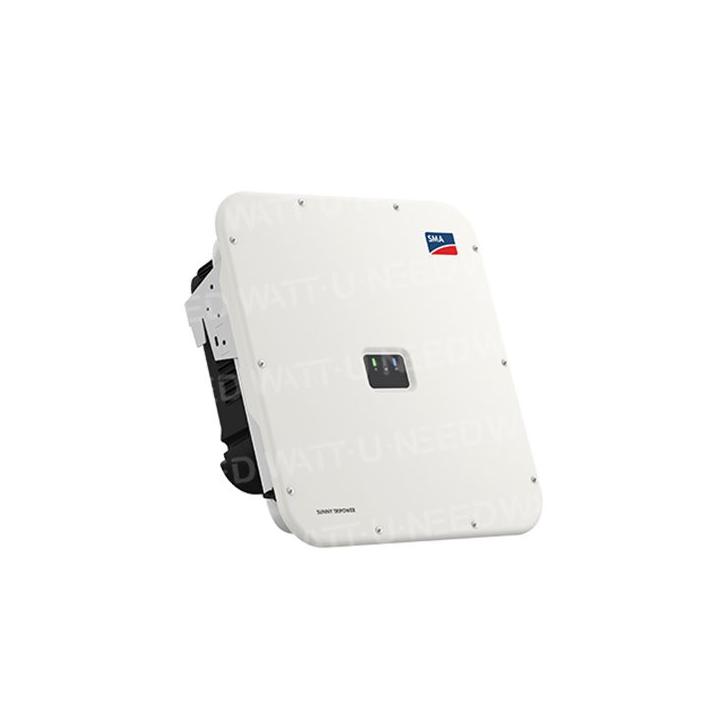

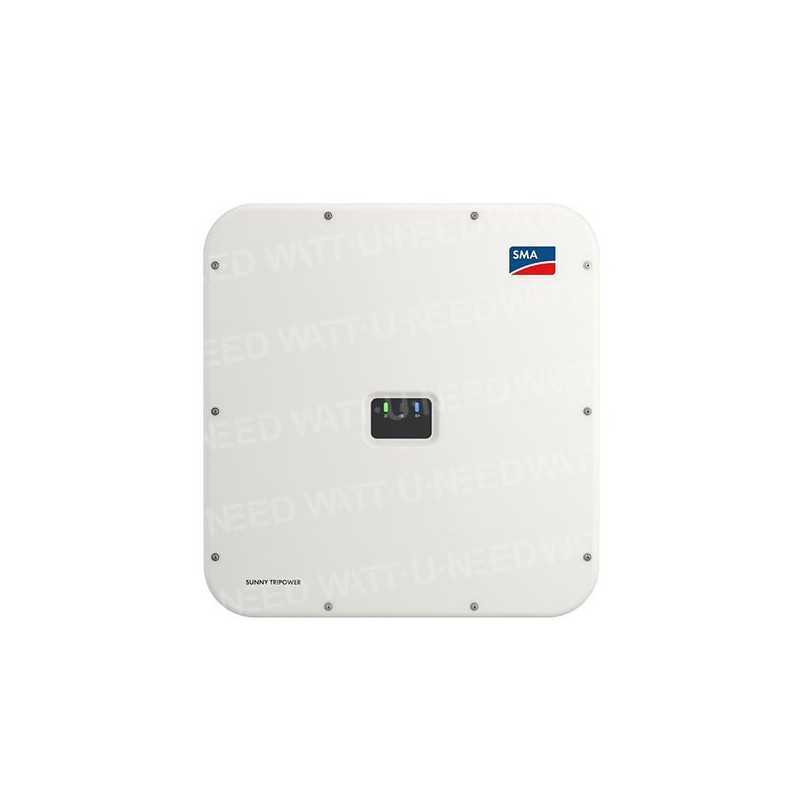

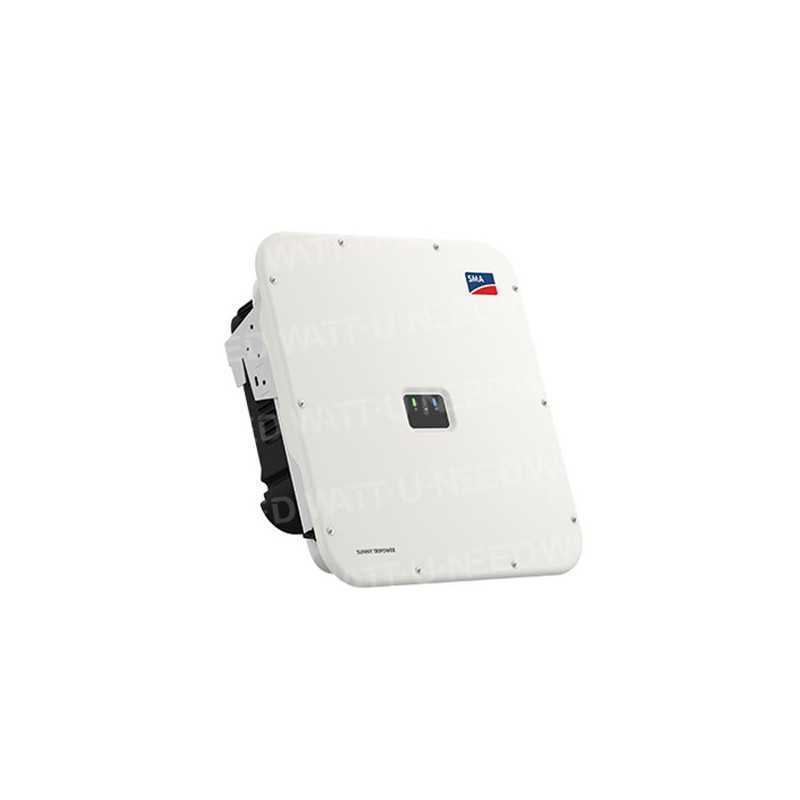

    Onduleur triphasé SMA Sunny Tripower X 15 / 20 / 25
    Onduleur triphasé SMA Sunny Tripower X 15 / 20 / 25
    Onduleur triphasé SMA Sunny Tripower X 15 / 20 / 25

    Onduleur triphasé SMA Sunny Tripower X 15 à 25 kVA - 15 / 20 / 25

    2 947,25 €
    Sunny Tripower X15/20/25
    0768563819629

    • System Manager intégré
    • Sécurité garantie
    • Production maximum
    • Davantage de flexibilité

    ATTENTION : Les onduleurs SMA sont livrés sans connexion Wi-FI intégrée !



    Paiements 100% sécurisés
    Modèle onduleur : Sunny Tripower X 12

    Onduleur triphasé SMA Sunny...

    2 947,25 €

    Onduleur triphasé SMA Sunny Tripower X 15 à 25 kVA - 15 / 20 / 25



    Intelligence intégrée pour un système paré pour l’avenir



    Le nouveau Sunny Tripower X est une solution innovante destinée aux installations photovoltaïques commerciales, industrielles et tertiaires. La fonction System Manager intégrée avec accès direct au Sunny Portal powered by ennexOS surveille jusqu’à cinq onduleurs SMA et un compteur d’énergie. Il assure la régulation dynamique de la puissance active et réactive via SMA Dynamic Power Control. Grâce à une large plage de tension d’entrée et à une grande capacité de courant d’entrée, il est compatible avec les panneaux photovoltaïques à hautes performances de nouvelle génération. Le nouveau design assure un refroidissement efficace des composants électroniques et maximise ainsi la durée de vie du Sunny Tripower X.
    La mise en service est rapide, simple et centralisée pour tous les appareils du système. Au quotidien, les utilisateurs bénéficient de solutions logicielles intégrées : SMA ShadeFix optimise la production d’électricité même en cas d’ombres portées, SMA ArcFix détecte efficacement les arcs électriques et permet ainsi d’éviter les incendies.


    System Manager intégré


    • Surveillance et contrôle jusqu’à 5 onduleurs (max. 135 kVA) inclus
    • Accès direct au Sunny Portal powered by ennexOS
    • SMA Dynamic Power Control


    Sécurité garantie


    • Protection contre les arcs électriques SMA ArcFix
    • Protection contre les surtensions DC
    • Protection simplifiée du réseau et des installations


    Production maximum


    • Rendement optimisé grâce au système SMA ShadeFix intégré
    • Diagnostic de courbe I-V


    Davantage de flexibilité


    • 3 MPP trackers
    • Courant d’entrée élevé pour des panneaux photovoltaïques à hautes performances
    • Modularité pour l’ajout ultérieur de fonctions de gestion de l’énergie




    Caractéristique



    Dispositifs de protectionSunny Tripower X 15Sunny Tripower X 20
    Sunny Tripower X 25
    Entrée (DC)
    Puissance max. du générateur photovoltaïque22500 Wc STC30000 Wc STC37500 Wc STC
    Tension d’entrée max.1000 V
    Plage de tension MPP257 V à 800 V340 V à 800 V430 V à 800 V
    Tension d’entrée assignée570 V
    Tension d’entrée min. / tension d’entrée de démarrage150 V / 188 V
    Courant d’entrée max. par MPP tracker24 A
    Courant de court-circuit max. par MPP tracker35 A
    Nombre de MPP trackers indépendants / strings par MPP tracker3 / 2
    Sortie (AC)
    Puissance assignée (pour 230 V, 50 Hz)15000 W20000 W25000 W
    Puissance apparente nominale / Puissance apparente max15000 VA/15000 VA20000 VA/20000 VA
    25000 VA/25000 VA
    Tension nominale AC220 V / 380 V ; 230 V / 400 V ; 240 V / 415 V
    Plage de tension176 V à 275 V / 304 V à 477 V
    Fréquence du réseau AC / plage50 Hz / 44 Hz à 56 Hz
    60 Hz / 54 Hz à 66 Hz
    Fréquence de réseau assignée / Tension de réseau assignée50 Hz / 230 V
    Courant de sortie assigné / Courant de sortie max.21,7 A / 36,6 A29 A / 36,6 A36,2 A / 36,6 A
    Phases d’injection / borne AC3 / 3-(N)-PE
    Facteur de puissance à la puissance assignée / facteur de déphasage réglable1 / 0 inductif à 0 capacitif
    Taux de distorsion harmonique (THD)< 3 %
    Rendement
    Rendement max./rendement europ.*98,2 % / 97,7 %* 998,2 % / 97,9 %*
    98,2 % / 98,0 %*
    Dispositifs de protection
    Dispositif de déconnexion côté entrée
    Surveillance du défaut à la terre / Surveillance du réseau● / ●
    Protection inversion de polarité DC / Résistance aux courts-circuits AC● / ●
    Dispositif de surveillance des courants différentiels et de défaut
    Classe de protection (selon CEI 62109-1) / Catégorie de surtension (selon CEI 62109-1)I / AC : III ; DC : II
    Protection contre les arcs électriques (AFCI) / Diagnostic de courbe I-V● / ●**
    Parafoudre DC (type 2, type 1/2)
    Caractéristiques générales
    Dimensions (L/H/P)728 mm / 762 mm / 266 mm (28,7 in / 30,0 in / 10,5 in)
    Poids35 kg (77 lb)
    Plage de température de fonctionnement−25 °C à +60 °C (−13 °F à +140 °F)
    Émissions sonores, maximale (1 m)<65 dB(A)
    Autoconsommation (nuit)< 5 W
    Topologie / système de refroidissementPas de séparation galvanique / OptiCool
    Indice de protection (selon CEI 60529)IP65
    Classe climatique (selon CEI 60721-3-4)4K26
    Valeur maximale admise pour l’humidité relative de l’air (sans condensation100 %
    Équipement / Fonction / Accessoires
    Raccordement DC / Raccordement ACSUNCLIX / Borne à ressort
    Affichage DEL (état/erreur/communication)
    Interface : Ethernet/WLAN/RS485● (2 ports) / ● / ○**
    Protocoles de données : SMA Modbus / SunSpec Modbus / Speedwire● / ● / ●
    Relais multifonction / Emplacement pour module supplémentaire● / ● (1 port)
    Nombre d’entrées numériques6
    Type de montageMontage mural
    SMA ShadeFix / Integrated Plant Control / Q on Demand 24/7● / ● / ●
    Compatible off-grid / Compatible SMA Hybrid Controller● / ●
    Garantie : 5 / 10 / 15 / 20 ans● / ○ / ○ / ○
    Certifications et homologations (autres sur demande)VDE AR-N 4105/4110:2018, EN 50549-1/-2:2018, CE, UKCA
    Fonction System Manager
    Nombre total d’appareils pris en charge, dont :6
    Nombre max. d’onduleurs photovoltaïques pris en charge5
    Nombre max. de compteurs d’énergie pris en charge1
    Puissance nominale maximale de l’installation fournie par les onduleurs photovoltaïques (puissance nominale AC)135 kVA
    Mise en service centralisée de tous les appareils du système
    Paramétrage à distance des appareils SMA avec le Sunny Portal powered by ennexOS
    Commercialisation directe via SMA SPOT (Allemagne)
    SMA Dynamic Power Control (p. ex. Zero Feed in / Q(U))
    Désignation du typeSTP 15-50STP 20-50STP 25-50
    Sunny Tripower X15/20/25

    Fiche technique

    Puissance onduleur
    25000VA
    Tension d'entrée solaire max.
    1000 V
    Puissance
    25550 VA
    Phase
    Triphasé
    Nombre de MPPT
    1 MPPT

    Références spécifiques

    UPC
    768563819629
    EAN-13
    0768563819629
