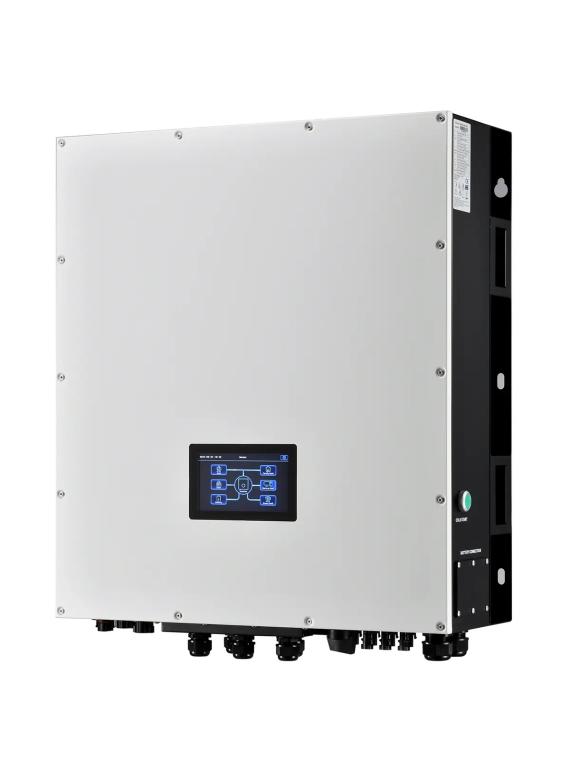

Onduleur hybride 15kW injection réseau - stockage Multisolar II

Wattuneed

5 187,87 € TTC

L'étanchéité à l'eau et à la poussière (IP65) rend le variateur disponible pour diverses conditions de travail.
WiFi intégré pour une surveillance mobile (une application est disponible).
Prise en charge de 150 % de la charge non équilibrée
Double sortie en option pour une gestion intelligente de la charge (vérifier les ventes)
Fonction de couplage AC intégrée
Courant et tension de charge réglables par l'utilisateur
Port de communication réservé pour BMS (RS485)
Fonctionnement en parallèle jusqu'à 6 unités



Pour connaître les délais préparation et de livraison, vous pouvez prendre contact avec nous par chat ou par mail.



Plus de détails

En savoir plus

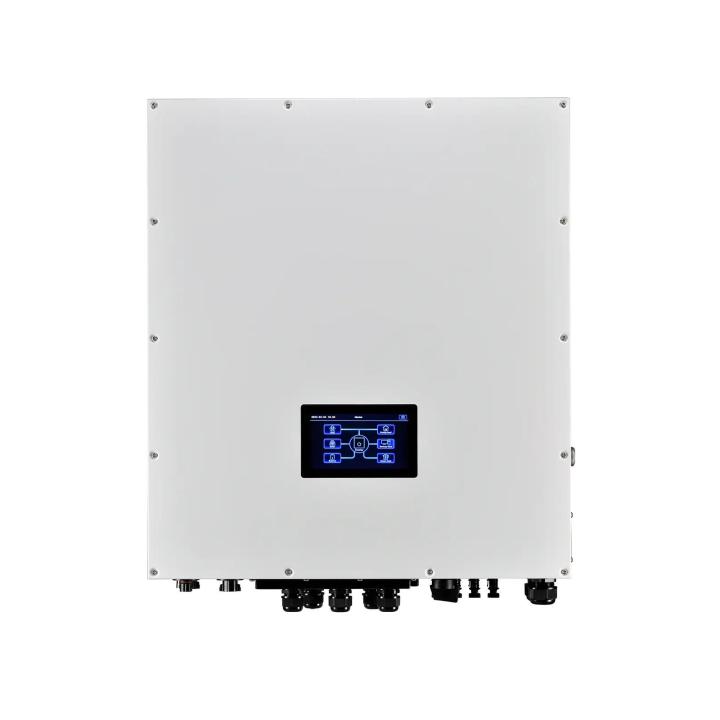

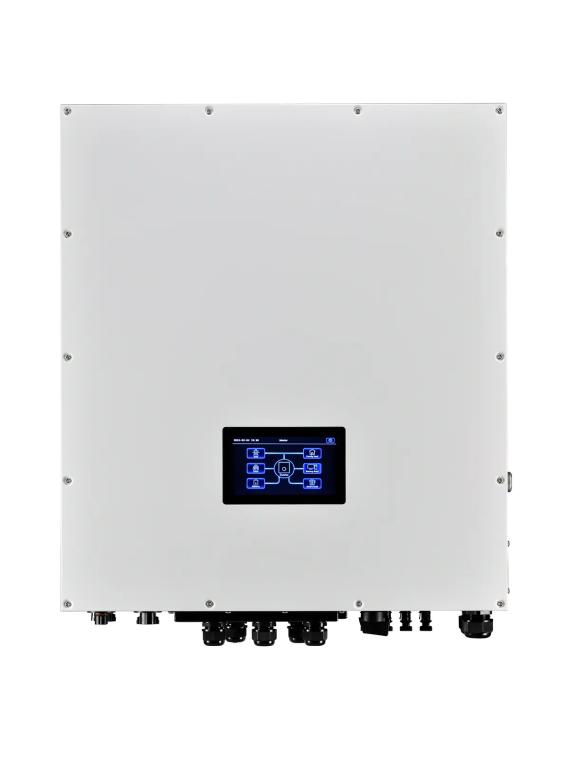

Onduleur Multisolar II hybride 15kW



Avec un indice de protection IP65, le Multisolar II 15kVa convient aussi bien aux applications extérieures qu'aux environnements intérieurs où l'humidité atmosphérique et la poussière sont présentes. Le fonctionnement en parallèle jusqu'à 6 unités pour une plus grande puissance et une plus grande capacité, permet une puissance jusqu'à 90kW. Il est ainsi possible de créer des solutions énergétiques pour les maisons, les bureaux et les applications de petits bâtiments commerciaux.



Onduleur MultiSolar II hautes performances triphasé pour gérer une installation électrique hybride.

Connectez panneaux solaires, batteries, et optionnellement une entrée réseau pour alimenter votre installation.

Profitez des meilleures performances grâce deux trackers mppt indépendants intégrés, ainsi que d'un confort d'utilisation de par son design compact et son écran intuitif.

  • L'étanchéité à l'eau et à la poussière (IP65) rend le variateur disponible pour diverses conditions de travail.
  • WiFi intégré pour une surveillance mobile (une application est disponible).
  • Prise en charge de 150 % de la charge non équilibrée
  • Double sortie en option pour une gestion intelligente de la charge (vérifier les ventes)
  • Fonction de couplage AC intégrée
  • Courant et tension de charge réglables par l'utilisateur
  • Port de communication réservé pour BMS (RS485)
  • Fonctionnement en parallèle jusqu'à 6 unités

3 modes de fonctionnement

• Priorité solaire
• Secours
• Solaire et réseau


- Réglage du courant de charge des batteries
- Possibilité de limiter ou interdire la charge via le réseau
- Tension d'entrée de 170 à 290V par phase
- Mode économique (limitation de l'auto consommation)
- Réglage fin des caractéristiques de charge des batteries
- Redémarrage automatique en cas de surcharge et de sur-température
- Possibilité de limiter la décharge batterie afin de préserver leur durée de vie
- Tension de retour en mode batterie paramétrable
- Sécurité de batterie faible


Utilisation en mode back-up



Utilisation en mode back-up

Il est possible d'utiliser l'onduleur comme "back-up", sans panneaux photovoltaïques. Dans ce mode, l'onduleur assurera le rôle d'UPS, pour protéger vos appareils des coupures du réseau.

L'onduleur protège ainsi les ordinateurs et l'équipement audio-visuel, ou toute autre charge sensible en fournissant un courant stable. Il garantit une alimentation sans interruption des consommateurs.
L'électricité produite à partir de ces onduleurs pur sinus est stable.

Possibilité de ne protéger qu'une ou plusieurs pièces de votre maison en passant par le coffret de distribution.


Utilisation en mode Off-grid (hors réseau)

Utilisation en mode Off-grid (hors réseau)



Dans cette configuration, l'onduleur utilise les panneaux pour alimenter les consommateurs et pour charger les batteries lorsque le soleil est présent. L'onduleur tire le courant des batteries pour assurer la distribution de l'énergie la nuit .

Il y a possibilité d'ajouter un groupe électrogène sur l'entrée AC de l'onduleur pour assurer une alimentation de secours.


Utilisation en mode hybride

Utilisation en mode hybride



L'onduleur prend du courant sur le réseau uniquement si les batteries sont vides et que la production solaire n'était pas suffisante pour couvrir la consommation.

L'onduleur ne réinjecte jamais de courant sur le réseau électrique.

Comme pour le mode "back-up", il est possible de ne connecter qu'une partie de votre installation domestique sur l'onduleur. Les consommateurs connectés à l'onduleur seront toujours alimentés, même en cas de coupure du réseau électrique de distribution. De plus, ces consommateurs seront alimentés gratuitement!


Convertisseur Pure Sinus

Convertisseur Pure Sinus



Le Multisolar II est un onduleur à tension sinusoïdale pure (pur sinus) qui reproduit un courant de qualité similaire à celui du réseau public. Il peut être utilisé pour alimenter tous les types d'appareil.


Courant de charge maximum de 300 A



Le Multisolar II intègre un contrôleur de charge MPPT développant un courant de charge maximum de 300A


Régulateur MPPT

Régulateur MPPT

Le Multisolar II possède également la technologie MPPT  (Maximum Power Point Tracking), c'est-à-dire, qu'il recherche en permanence le point de puissance maximum, ce qui permet de tirer les meilleures performances des panneaux photovoltaïques. En plus de fournir une augmentation d'énergie à une installation, il optimise la charge de la batterie et prolonge leur durée de vie. Il balaye la tension du panneau pour trouver le point de sortie de puissance maximum et est capable d'adapter la tension fournie par le panneau pour s'aligner à la tension que la batterie peut recevoir.


icone horlogePossibilité du choix du mode de fonctionnement via timer

Vous pouvez déterminer le mode de fonctionnement de votre appareil grâce à une minuterie. Fixez vous-même une plage horaire dans les réglages.
Grâce à ce paramétrage, vous définissez la priorité de la source de sortie de votre onduleur pour, par exemple, choisir de recharger vos batteries en périodes d'heures creuses.


Logiciel

SolarPower



configuration paramettre multisolar 15kW


Caractéristiques



Puissance d'entrée PV maximale16000 W
Puissance en sortie nominale15000 W
Puissance de charge maximale15000 W
FONCTIONNEMENT EN RÉSEAU
Entrée solaire (DC)
Tension DC nominale / Tension DC max.720 VDC / 1000 VDC
Tension de démarrage / Tension min de travail320 VDC / 350 VDC
Plage de tension MPP350 VDC – 950 VDC
Nombre de trackers MPP / Courant d'entrée maximum2/A : 26A ; B:26A
Nombre de lignes par tracker MPPA: 2, B : 2
Sortie consommateur (AC)
Tension de sortie nominale230 VAC (P-N)/400 VAC (P-P)
Plage de tension de sortie184 – 265 VAC par phase
Courant nominal de sortie21,7 A par phase
Plage de facteurs de puissance0,9 retard ~ 0,9 avance
Rendement
Rendement maximum de conversion (DC/AC)> 96%
Rendement européen à la tension> 95%
Fonctionnement hors réseau (off-grid)
Entrée AC
Tension de démarrage AC / tension de redémarrage automatique120 – 140 VAC / 180 VAC
Plage de tension d'entrée170 – 290 VAC par phase
Courant d'entrée AC max.40 A
Entrée solaire (DC)
Puissance DC maximale16000 W
Tension DC max.1000 VDC
Plage de tension MPP350 VDC – 850 VDC
Nombre d'entrée MPP/ courant max d'entrée2/A : 27A ; B: 27A
Nombre de lignes par tracker MPPA: 2, B : 2
Sortie en mode batterie (AC)
Tension nominal de sortie230 VAC (P-N) / 400 VAC (P-P)
Forme du signalPure sinus
rendement (DC/AC)91,00%
Fonctionnement en hybride
Entrée solaire (DC)
Tension DC maximale1000 VDC
Tension de démarrage / Tension min de travail320 VDC / 350 VDC
Plage de tension MPP350 VDC – 850 VDC
Nombre d'entrée MPP/ courant max d'entrée2/A : 27A ; B: 27A
Nombre de lignes par tracker MPPA: 2, B : 2
Sortie consommateur (AC)
Tension nominal de sortie230 VAC (P-N)/400 VAC (P-P)
Plage de tension MPP184 – 265 VAC par phase
Courant nominal de sortie21,7 A par phase
Entrée AC
Tension de démarrage AC / tension de redémarrage automatique120 – 140 VAC / 180 VAC
Plage de tension d'entrée170 – 290 VAC par phase
Courant d'entrée AC max.40 A
Sortie en mode batterie (AC)
Tension nominal de sortie230 VAC (P-N)/400 VAC (P-P)
rendement (DC/AC)91,00%
Batteries et chargeur
Tension DC nominale40 – 62 VDC
Courant de charge max.300 A
Caractéristiques générales
Caractéristiques physiques
Dimensions l x H x P660 x 750 x 255 mm
Poids73 kg
interface
Port de communicationRS-232, RS-485, USB, CAN et Wi-Fi
Intelligent SlotEn option pour les cartes SNMP et Modbus
Environnement0 – 100% RH (sans condensation)
HumiditéDe -25 à 60°C, > 45°C déclassement de puissance
Température de travail0 – 1000 m

Caractéristiques techniques

Poids73 Kg
PhaseTriphasé
Nombre de MPPT2 MPPT
Largeur660 mm
Hauteur750 mm
Epaisseur255 mm
Puissance onduleur15000VA
