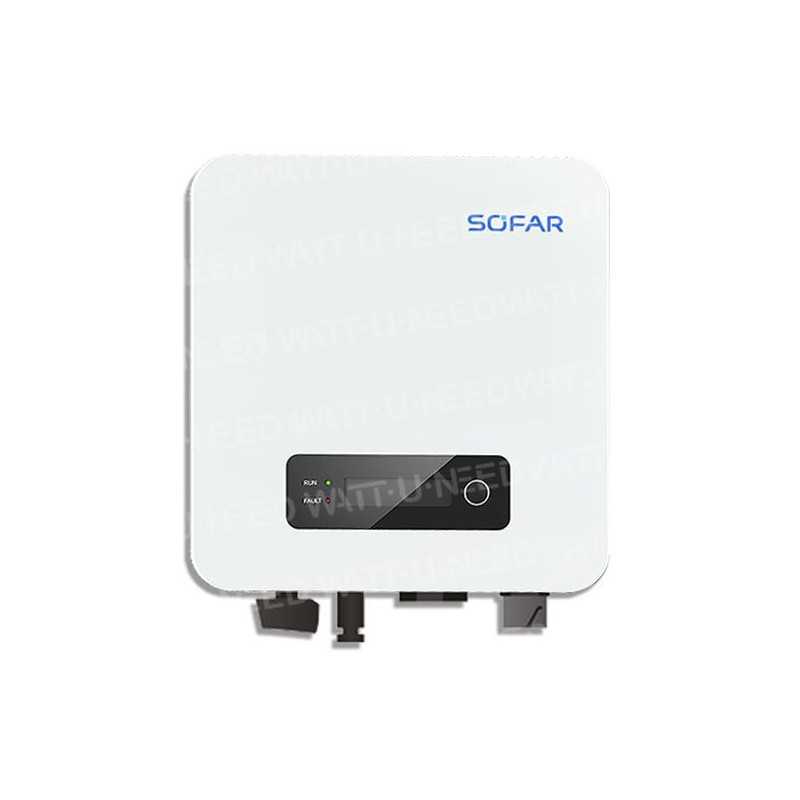

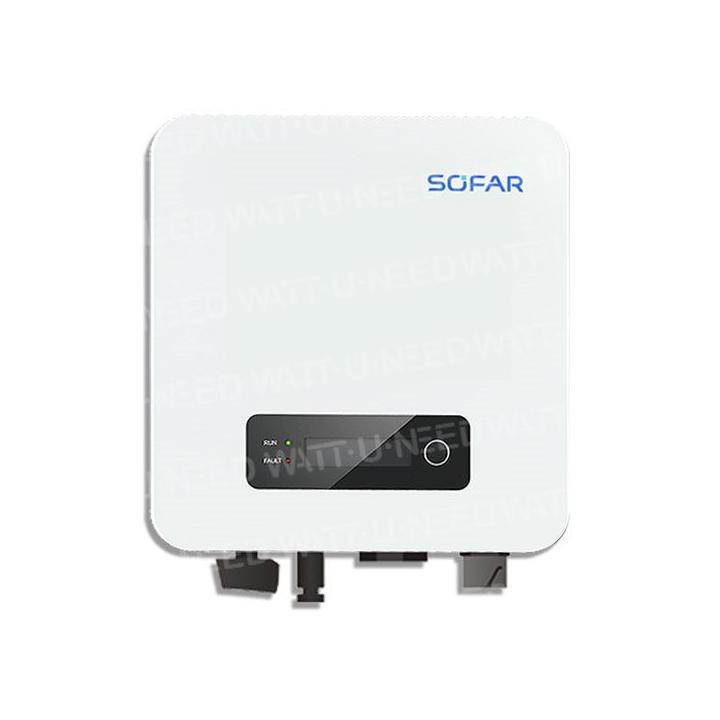

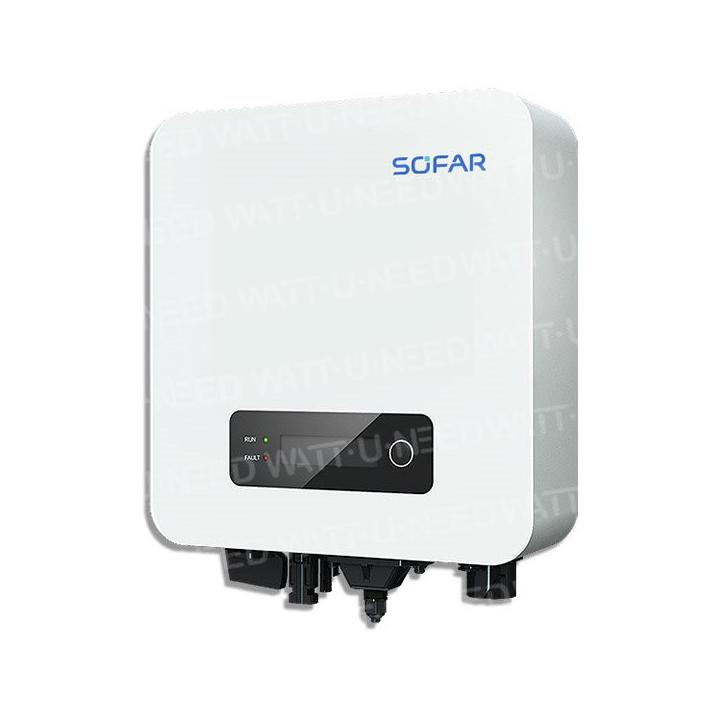

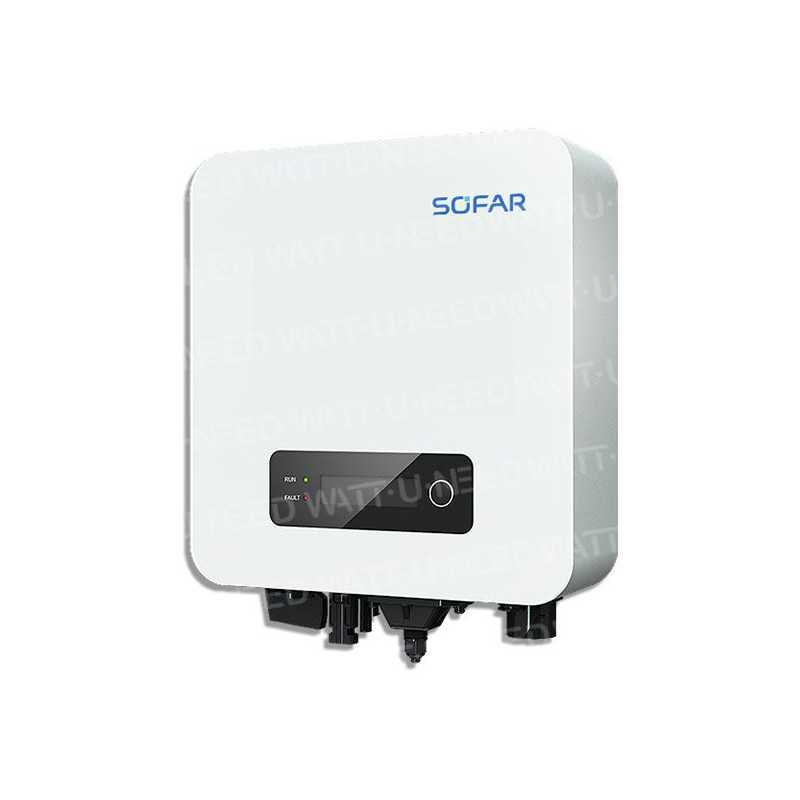

Onduleur Réseau Sofar Solar Mono 2,2 kW – 2200TL-G3

Onduleur réseau monophasé Sofar Solar 2200TL-G3 – Le sommet de la gamme TL-G3 pour les toitures résidentielles

Le Sofar Solar 2200TL-G3 est le modèle le plus puissant de la gamme TL-G3 de SofarSolar avec 2 200 W de puissance nominale. Conçu pour les installations photovoltaïques monophasées résidentielles de taille standard — typiquement 7 à 9 panneaux de 350–370 Wc — il permet de valoriser pleinement une toiture de surface moyenne sans dépasser la limite Synergrid de 5 000 VA monophasé en Belgique. Avec les mêmes dimensions compactes (303 × 260,5 × 118 mm), le même poids de 5,5 kg et les mêmes fonctionnalités avancées que les modèles 1100TL-G3 et 1600TL-G3, il représente le rapport puissance/encombrement optimal de la gamme. Livré avec sa clé Wi-Fi de série et couvert par une garantie de 10 ans, il constitue une solution fiable, connectée et économique pour l'autoconsommation résidentielle.

Un MPPT précis pour maximiser la production sur les toitures résidentielles

Le 2200TL-G3 intègre 1 tracker MPPT avec une plage de tension de fonctionnement de 50 à 500 Vdc et une tension d'entrée maximale de 500 Vdc. La tension nominale d'entrée est de 360 Vdc et la tension de démarrage est de seulement 70 Vdc, permettant une production dès les premières heures de lumière. Le courant d'entrée maximal est de 12A, avec un courant de court-circuit DC maximal de 15A. La puissance PV maximale recommandée est de 3 000 Wc. L'algorithme MPPT temps réel garantit un rendement maximal de 97,5 %.

Surcharge DC de 140 % : valoriser chaque panneau installé

Le 2200TL-G3 supporte une surcharge DC de 140 % par rapport à sa puissance nominale, soit une puissance PV maximale admissible d'environ 3 080 Wc — cohérent avec la puissance PV max recommandée de 3 000 Wc. Ce ratio de surdimensionnement élevé permet de maximiser la production aux heures de faible ensoleillement et de compenser les pertes liées aux températures élevées ou aux orientations sous-optimales. En pratique, un installateur peut câbler 8 panneaux de 375 Wc (3 000 Wc) sur cet onduleur de 2 200 W sans risque de déclassement excessif, tout en produisant davantage d'énergie sur l'ensemble de l'année qu'avec un ratio 1:1 strict.

Convection naturelle : aucun ventilateur, aucun bruit

Le 2200TL-G3 est refroidi exclusivement par convection naturelle — sans ventilateur mécanique. Le niveau sonore est inférieur à 25 dBA, pratiquement inaudible même installé dans un local de vie. L'absence de pièces mobiles supprime les pannes liées à l'usure des ventilateurs, la maintenance est réduite à zéro sur la partie thermique, et le boîtier en aluminium anodisé assure la dissipation thermique passive tout en résistant à la corrosion. La résistance à l'humidité de 0 à 100 % RH garantit un fonctionnement fiable dans tous types d'environnements.

Wi-Fi intégré : clé fournie de série — surveillance via SolarMan

Le 2200TL-G3 est livré avec sa clé Wi-Fi de série, permettant une connexion immédiate au portail de surveillance SolarMan (application iOS et Android, interface web) dès la mise en service. Le portail donne accès en temps réel à la production instantanée, la courbe journalière, les cumuls mensuel et annuel, et les alertes en cas d'anomalie. Une option Ethernet est disponible pour les sites sans Wi-Fi fiable. La configuration s'effectue simplement depuis l'application mobile.

Mise à jour logicielle : locale ou à distance

Le firmware du 2200TL-G3 peut être mis à jour de deux façons. La mise à jour locale s'effectue via le port USB avec une clé USB — utile sans accès Wi-Fi. La mise à jour à distance s'effectue via Wi-Fi ou GPRS depuis le portail SolarMan, sans déplacement sur site. Cette double possibilité est particulièrement appréciable pour les installateurs gérant un parc d'onduleurs sur plusieurs sites.

Fonction export zéro : maîtriser l'injection réseau

La fonction d'export zéro est intégrée nativement dans le 2200TL-G3. Elle permet de limiter ou d'annuler totalement l'injection dans le réseau public, en ajoutant un transformateur de courant (CT) sur le câble réseau — non fourni de série. La limite d'injection est configurable en pourcentage de la puissance nominale. Particulièrement utile en Belgique où la réglementation sur l'injection évolue, ou lorsque le client souhaite maximiser l'autoconsommation.

Gestion avancée du réseau électrique

Le 2200TL-G3 intègre des fonctions avancées de gestion réseau :

• Puissance réactive réglable : facteur de puissance réglable de 0,8 en avance à 0,8 en retard (1 par défaut), contrôlable à distance via RS-485 par le gestionnaire de réseau.
• Limitation de la puissance active : limitation configurable en pourcentage de la puissance nominale pour respecter les contraintes de raccordement locales.
• Auto-réduction en sur-fréquence : réduction automatique de la puissance de sortie lorsque la fréquence réseau dépasse la valeur limite, conformément aux normes VDE-AR-N 4105 et C10/11.
• Commande externe on/off : allumage/extinction à distance via commande externe pour intégration dans un EMS ou une domotique.

DRMs — Demand Response Management System

Le port USB/DRMs/RS485/CT intègre une interface DRMs (Demand Response Management System). Ce protocole permet au gestionnaire de réseau d'envoyer des commandes automatiques à l'onduleur pour ajuster sa production en fonction des besoins instantanés du réseau — par exemple réduire ou suspendre l'injection lors d'un épisode de surproduction locale. Cette fonction renforce la conformité aux exigences futures des gestionnaires de distribution et prépare l'installation aux évolutions réglementaires européennes en matière de flexibilité réseau.

Intégration domotique et commande externe

Le 2200TL-G3 peut être intégré dans un EMS ou une installation domotique via sa fonction d'unité de gestion de l'énergie. La gestion de l'injection de puissance réactive peut être pilotée à distance par le gestionnaire de réseau via RS-485. Un groupe d'onduleurs peut être supervisé collectivement depuis une interface RS-485 centralisée, utile pour les installations multi-onduleurs sur un même bâtiment.

Certification C10/11 — Conforme Belgique

Le Sofar Solar 2200TL-G3 est certifié C10/11, la norme belge de référence pour le raccordement des installations PV au réseau. Avec 2 200 W de puissance nominale, il reste largement en dessous de la limite Synergrid de 5 000 VA monophasé autorisée en Belgique pour une installation résidentielle standard avec réinjection. Il est également certifié VDE-AR-N 4105, G83/2 et RD 1699.

Installation et câblage simplifiés

Le 2200TL-G3 est conçu pour une installation rapide grâce à son système "Plug & Play". Le couvercle détachable facilite l'accès aux bornes. La face inférieure regroupe toutes les connexions : interrupteur DC, bornes d'entrée PV, port Wi-Fi/GPRS/Ethernet, port réseau AC, soupape de purge et port USB/DRMs/RS485/CT. Le montage mural s'effectue grâce au support fourni. Le poids de 5,5 kg — identique aux modèles 1100TL-G3 et 1600TL-G3 — permet une installation par une seule personne sans équipement spécifique. Les couvercles en aluminium anodisé assurent une protection durable contre la corrosion.

Surveillance et communication complètes

L'onduleur dispose d'un écran LCD avec indicateurs LED pour le suivi local. Les interfaces de communication disponibles sont le RS-485, le Wi-Fi (clé fournie) et en option l'Ethernet. Un groupe d'onduleurs peut être surveillé collectivement via RS-485. L'ensemble des données de production — puissance instantanée, énergie journalière, mensuelle et annuelle, états d'alarme — est accessible depuis le portail SolarMan ou via RS-485.

Garantie 10 ans — fiabilité à long terme

Le 2200TL-G3 est couvert par une garantie de 10 ans, exceptionnelle dans la catégorie des onduleurs réseau monophasés de moins de 3 kW. Une extension de garantie optionnelle est disponible — voir le document "Prix extension garantie Sofar" en pièce jointe.

Caractéristiques techniques principales

Câblage et connexion

1. Interrupteur CC

2. Bornes d'entrée PV

3. WiFi/GPRS/Ethernet

4. Port de connexion au réseau

5. Soupape de purge

6. USB/DRMs/RS485/CT
