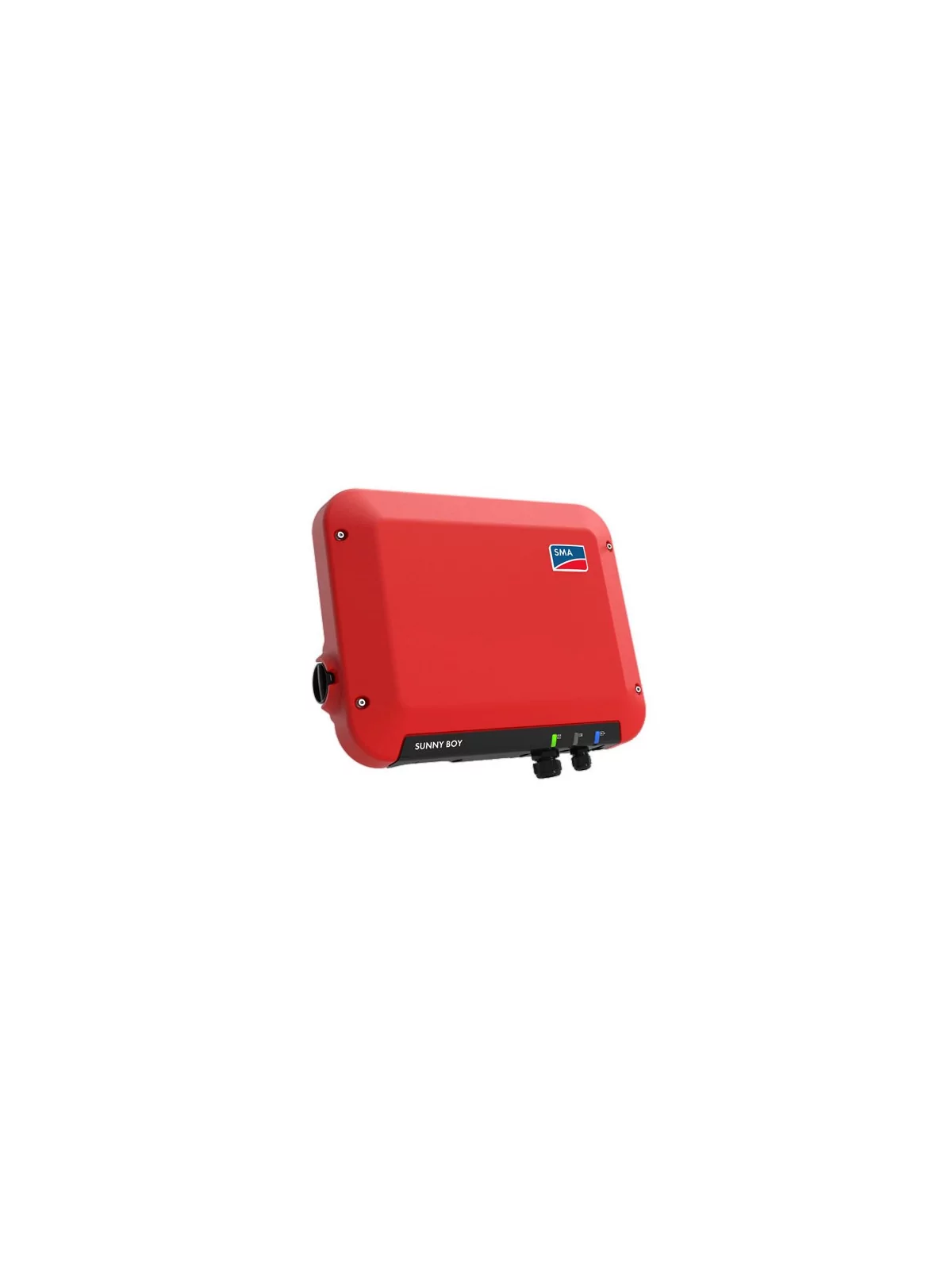

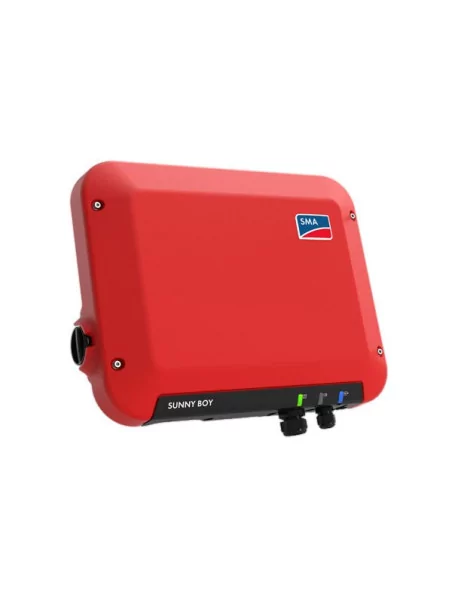

Onduleur SMA Sunny Boy 1.5 SB1.5-1VL-40
En savoir plus
Description
Les nouveaux onduleurs Sunny Boy 1.5 et 2.5 sont la solution idéale pour les petites installations photovoltaïques.
Facile à mettre en place, l'onduleur est compatible avec une large gamme de panneaux photovoltaïques grâce à sa plage de tension étendue (80 - 600V) ce qui le rend très flexible tout en affichant un excellent rendement.
De petites dimensions, il est aussi particulièremebnt léger. Il s'intègre facilement en intérieur ou en extérieur
Le montage est aisé aussi bien en intérieur qu'en extérieur grâce à son boitier robuste et léger, idéal pour les installations photovoltaïques de petite taille.
Caractéristiques
• Rendement jusqu’à 97,2 %
• Sans transformateur
• Sans entretien grâce au refroidissement par convection
• Système de connexion DC SUNCLIX
• Facile à installer
• Plage de tension d'entrée étendue
• Interface WLAN et Speedwire inclus
• Surveillance de l'installation sur smartphone / tablette (interface WebUI)
Courbe de rendement
Technologie Optitrac
OptiTrac Global Peak est une fonction supplémentaire du MPP tracker éprouvé « OptiTrac » et est activée sur cet onduleur
C'est utilisé dans le cas d’installations photovoltaïques partiellement ombrées. Même dans cette configuration, ce mode d'exploitation spécial garantit le fonctionnement continu des panneaux au point de puissance maximale, sans influence notable sur le rendement (pertes < 0,2 %). Aurement dit : même en cas d’ombrage les panneaux fonctionnent correctement.
Installation et mise en service
Configuration avec WebUI
Caractéristiques techniques
| SUNNY BOY | SB 1.5 | SB 2.5 |
| Entrée (DC) | ||
| Puissance DC max. (quand cos ?=1) | 1600 W | 2650 W |
| Tension d'entrée max. | 600 V | |
| Plage de tension MPP / Tension d'entrée assignée | 160 V à 500 V / 360 V | 260 V à 500 V / 360 V |
| Tension d'entrée min. / Tension d'entrée au démarrage | 50 V / 80 V | 50 V / 80 V |
| Courant d’entrée max. / courant d’entrée max. par string | 10 A/10 A | 10 A/ 10 A |
| Courant d'entrée max. par string | 12 A | |
| Nombre d'entrées MPP indépendantes / Strings par entrée MPP | 1 / 1 | 1 / 1 |
| Sortie (AC) | ||
| Puissance assignée (à 230 V, 50 Hz) | 1500 W | 2500 W |
| Puissance apparente AC max. | 1500 VA | 2500 VA |
| Plage de la tension nominale AC | 180 V à 280 V | |
| Tension nominale AC / Plage | 220 V / 230 V / 240 V | |
| Fréquence du réseau AC / Plage | 50 Hz, 60 Hz1 -6 Hz ... +5 Hz | |
| Fréquence nominale du réseau / Tension nominale du réseau | 50 Hz / 230 V | |
| Courant de sortie max. | 7 A | 11 A |
| Facteur de puissance à la puissance nominale | 1 | |
| Phases d'injection / Phases de raccordement | 1/1 | |
| Rendement | ||
| Rendement max. / Rendement européen | 97,2 % / 96,1 % | 97,2 % / 96,7 % |
| Dispositifs de protection | ||
| Dispositif de déconnexion côté DC | oui | |
| Surveillance du défaut à la terre / Surveillance du réseau | oui / oui | |
| Unité de surveillance du courant de défaut sensible à tous les courants | oui | |
| Classe de protection (selon CEI 62103) / Catégorie de surtension (selon CEI 60664-1) | I / III | |
| Caractéristiques générales | ||
| Dimensions (L / H / P) | 460 / 357 / 122 mm | |
| Poids | 9.2 kg | |
| Autoconsommation (nuit) | 2,0 W | |
| Indice de protection (selon CEI 60529) | IP65 | |
| Système de refroidissement | Convection | |
| Plage de température de fonctionnement | -40°C à +60°C | |
