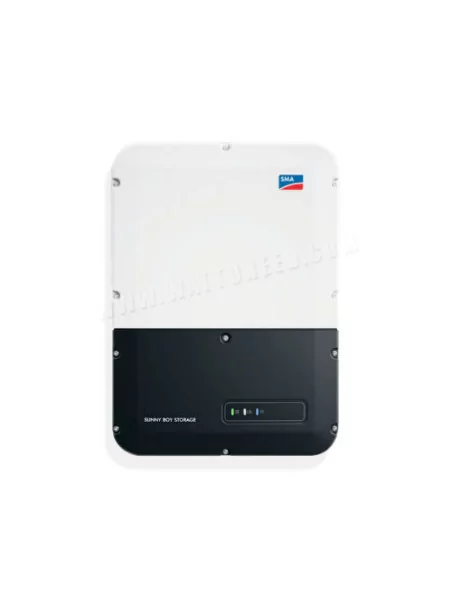

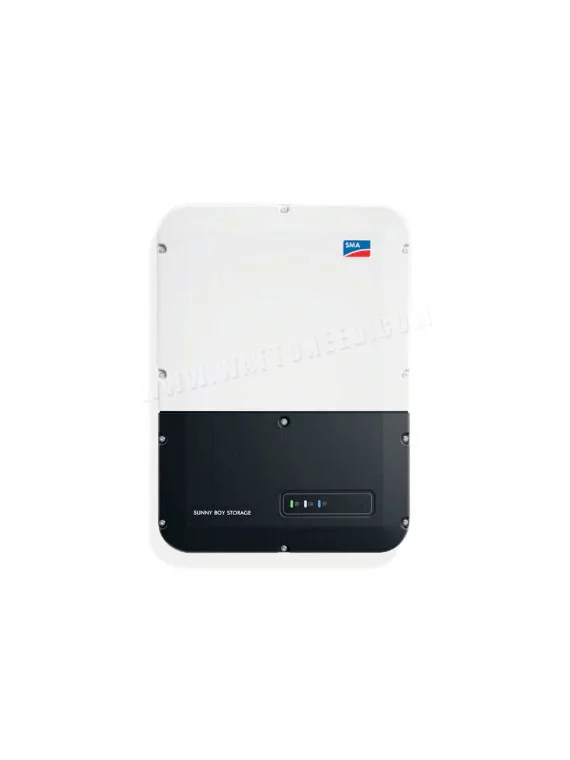

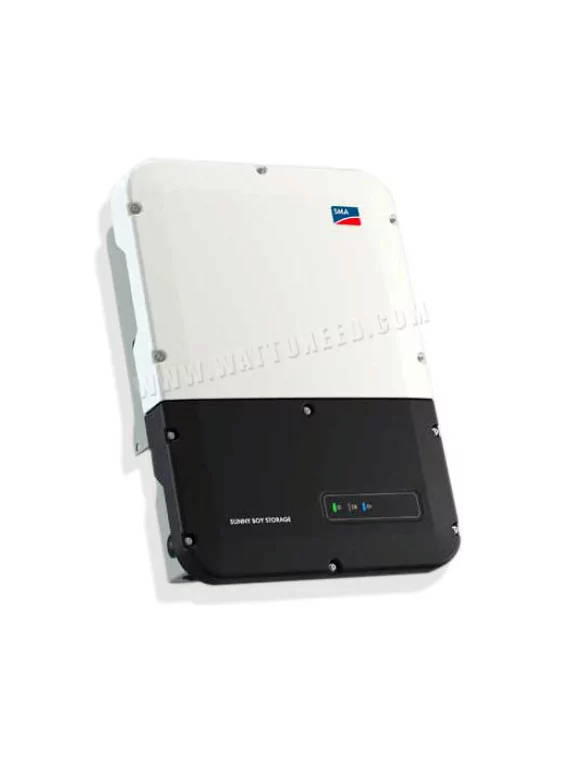

SMA Sunny Boy storage 3.7

SMA

2 223,60 € TTC

Le Sunny Boy Storage est un onduleur chargeur à couplage AC pour l'exploitation du réseau en parallèle et le mode de fonctionnement en site isolé.

Le Sunny Boy Storage transforme le courant continu de batteries en courant alternatif conforme à celui du réseau.

Avec une batterie et un compteur d'énergie compatible, le Sunny Boy Storage forme un système destiné à l'optimisation de l'autoconsommation (Flexible Storage System) ou bien un système d’alimentation de secours lorsqu'il est combiné à un commutateur automatique de transfert compatible.



Plus de détails

En savoir plus

"SUNNY BOY STORAGE 3.7"













Stockage de l’énergie solaire

Possibilité d’ajouter ultérieurement une batterie supplémentaire en fonction des besoins



  • Application idéale pour installations connectées au réseau
  • Possibilité de raccorder jusqu’à trois batteries haute tension
  • Fonction d’alimentation de secours Secure Power Supply intégrée
  • Fonction back-up entièrement automatisée pour l’alimentation électrique de la maison (en option)
  • Formule de prestations intégrée SMA Smart Connected pour une surveillance automatisée de l’onduleur à batterie
















Dimensionnement flexible de l’installation





L’électricité solaire aujourd’hui, demain et au-delà, pour une alimentation optimale

Une installation photovoltaïque équipée d’un système de stockage approprié est aussi individuelle que la consommation d’électricité et le foyer de ceux qui l’utilisent.

Quel que soit le besoin – la famille qui s’agrandit, la voiture électrique à recharger ou le garage qu’on souhaite transformer en atelier – le raccordement de jusqu’à trois batteries haute tension permet d’alimenter tous les appareils consommateurs avec de l’électricité solaire, que le soleil brille ou non.







Nouvelle installation : installation photovoltaïque avec système de stockage

Un système de stockage rend les utilisateurs indépendants des distributeurs d’électricité traditionnels et des coûts énergétiques croissants. Grâce à la technologie haute tension, les systèmes de stockage équipés de Sunny Boy Storage sont particulièrement efficaces et simples à installer.











 Modernisation : installation photovoltaïque avec système de stockage

Afin d’accroître la quantité d’énergie solaire autoproduite utilisée au sein du foyer, l’installation photovoltaïque existante peut être transformée avec l’intégration de système de stockage complet en ajoutant seulement quelques composants supplémentaires. L’exploitant réduit la quantité d’électricité qu’il prélève sur le réseau et diminue ainsi le montant de sa facture d’électricité.













Extension : adapter un système de stockage aux besoins croissants

La technologie multistring permet de raccorder à tout moment jusqu’à trois batteries haute tension au Sunny Boy Storage. L’exploitant peut ainsi étendre progressivement son système de stockage afin de l’adapter à ses besoins spécifiques.


















Utilisation simple

Une communication moderne pour une mise en service immédiate



  • Installation aisée
  • Mise en service rapide grâce à l’interface Web intégrée
  • Information continue grâce à la connexion directe à Sunny Portal/Sunny Places
  • Web UI : une communication moderne pour une mise en service immédiate


















Approvisionnement énergétique fiable

Approvisionnement énergétique fiable, même en cas de panne du réseau



  • La fonction d’alimentation de secours Secure Power Supply intégrée alimente les différents appareils électriques manuellement à partir de la batterie, même en cas de panne du réseau
  • Un commutateur automatique de transfert disponible en option peut être ajouté pour une alimentation complète du foyer sur les trois conducteurs de ligne à partir de la batterie et de l’installation photovoltaïque en cas de panne du réseau
  • Une puissance maximale de 8 kW en mode alimentation de secours suffit pour approvisionner tous les appareils électriques courants
  • Garantie 10 ans




Sa classe de protection IP65 élevée lui permet de braver les conditions ambiantes les plus rudes et d’être installé aussi en extérieur.












Sécurité d’investissement garantie



Avec SMA Smart Connected, SMA est le premier fabricant à proposer une surveillance gratuite et automatique de l’onduleur à batterie qui permet à l’installateur d’assurer des services rapides et ciblés à son client. SMA informe de façon proactive le propriétaire de l’installation ou l’installateur de tout dysfonctionnement de l’appareil. Les temps de diagnostic et d’indisponibilité sont ainsi réduits au minimum, tout au bénéfice des exploitants d’installations et des installateurs. Si un remplacement de l’onduleur à batterie s’avère nécessaire, SMA expédie l’onduleur d’échange gratuitement et dans les plus brefs délais.














SMA Smart Connected - Fonctionnement







 Activation de SMA Smart Connected

En tant qu’installateur, vous activez SMA Smart Connected lors de l’enregistrement de l’installation sur Sunny Portal et vous démarrez ainsi la surveillance automatique des onduleurs à batterie par SMA.









Surveillance automatique des onduleurs à batterie

SMA effectue un contrôle automatique et permanent de l’onduleur à batterie afin de détecter les anomalies de fonctionnement. Vous et votre client profitez ainsi de l’expérience de longue date de SMA.







Communication proactive

Après avoir diagnostiqué et analysé une erreur, SMA en informe immédiatement l’installateur et le client final par e-mail. Toutes les parties sont ainsi préparées pour la correction des erreurs, ce qui minimise le temps d’arrêt et fait gagner du temps et de l’argent. En outre, les rapports de performance réguliers fournissent des renseignements précieux sur l’ensemble du système.





Service de remplacement

Si un appareil doit être remplacé, SMA livre automatiquement un nouvel onduleur à batterie dans un délai de 1 à 3 jours après le diagnostic d'erreur. En votre qualité d’installateur, vous pouvez ainsi anticiper la demande du propriétaire et procéder au remplacement de l’appareil.







Performance du service

Si l’appareil de remplacement ne peut pas être livré dans un délai de 3 jours ouvrés, le propriétaire de l’installation est en droit de solliciter une compensation financière de la part de SMA.
SMA Smart Connected est disponible en AU, AT, BE, CH, DE, ES, FR, IT, LU, NL, UK










Solution de stockage parfaitement compatible



Dans le cadre de la solution Solutions Résidentielles SMA, le Sunny Boy Storage stocke temporairement dans la batterie l’énergie provenant de l’installation photovoltaïque. En association avec le Sunny Home Manager 2.0, les flux d’énergie du foyer peuvent être gérés de manière intelligente et la facture d’électricité réduite. L’utilisation de l’électricité solaire est ainsi possible 24 heures sur 24.







• 1:Onduleur photovoltaïque

• 2:Onduleur chargeur Sunny Boy Storage

• 3:Banc de batteries

• 4: Gestionnaire d’énergie intelligent

• 5: Surveillances d’installations photovoltaïques







Caractéristiques techniques



Raccordement AC


 SBS3.7-10SBS5.0-10 SBS6.0-10
Puissance assignée à 230 V, 50 Hz3680 W5000 W6000 W
Tension nominale AC230 V230 V230 V
Plage de tension AC*172,5 V à 264,5 V172,5 V à 264,5 V172,5 V à 264,5 V
Courant nominal AC à 220 V16,7 A22,7 A26 A
Courant nominal AC à 230 V16 ASBS3.7-1026 A
Courant nominal AC à 240 V15,3 A20,8 A25 A
Courant AC maximal en mode secours20 A / 1 min28 A / 1 min32 A / 1 min
Taux de distorsion harmonique du courant AC< 4 %< 4 %< 4 %
Courant de sortie maximal en cas de dysfonctionnement198 Apeak198 Apeak198 Apeak
Courant d’appel18,5 A18,5 A18,5 A
Fréquence de réseau assignée50 Hz50 Hz50 Hz
Fréquence de réseau AC*50 Hz / 60 Hz50 Hz50 Hz/60 Hz
Plage de travail pour une fréquence du réseau AC de 50 Hz45 Hz à 55 Hz45 Hz à 55 Hz45 Hz à 55 Hz
Plage de travail pour une fréquence du réseau AC de 60 Hz55 Hz à 65 Hz55 Hz à 65 Hz55 Hz à 65 Hz
Facteur de puissance à la puissance assignée111
Facteur de déphasage cos φ, réglable0,8 inductif à 1 à 0,8 capacitif0,8 inductif à 1 à 0,8 capacitif0,8 inductif à 1 à 0,8 capacitif
Phases d’injection111
Phases de raccordement111
Catégorie de surtension selon CEI 60664-1IIIIIIIII
* En fonction du jeu de données régionales paramétré

Entrée DC batterie

 SBS3.7-10SBS5.0-10SBS6.0-10
Tension DC maximale600 V600 V600 V
Plage de tension*100 V à 550 V100 V à 550 V100 V à 550 V
Tension DC assignée360 V360 V360 V
Courant DC maximal par entrée10 A10 A10 A
Nombre d’entrées DC333
Courant de court-circuit maximal40 A40 A40 A
Type de batterie**Li-IonLi-IonLi-Ion
Catégorie de surtension selon CEI 60664-1IIIIIIIII

Sortie AC, mode d’alimentation de secours


Puissance AC maximale3680 W
Tension nominale AC230 V
Courant de sortie maximal16 A
Charge minimale1 W

Caractéristiques techniques

Puissance de charge20A
Poids26 kg
Largeur535 mm
Hauteur730 mm
Epaisseur198 mm
