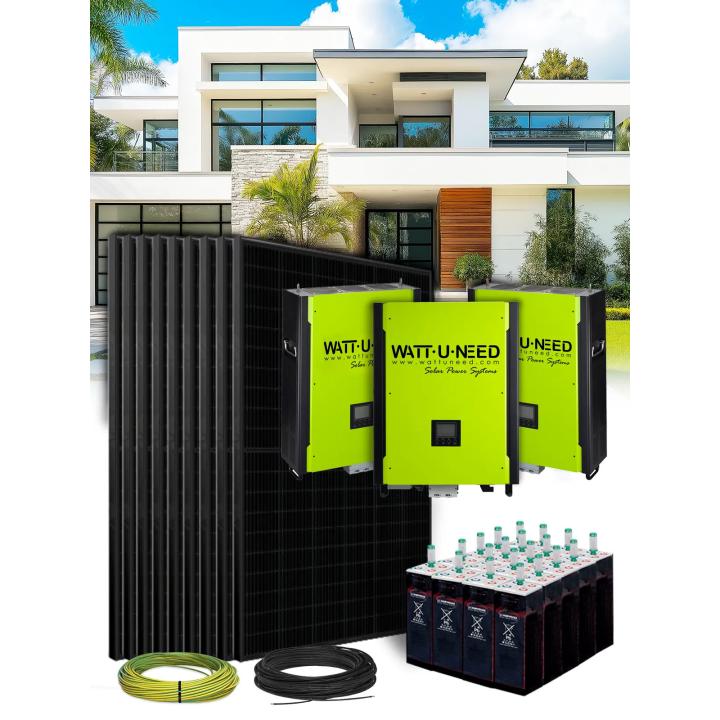

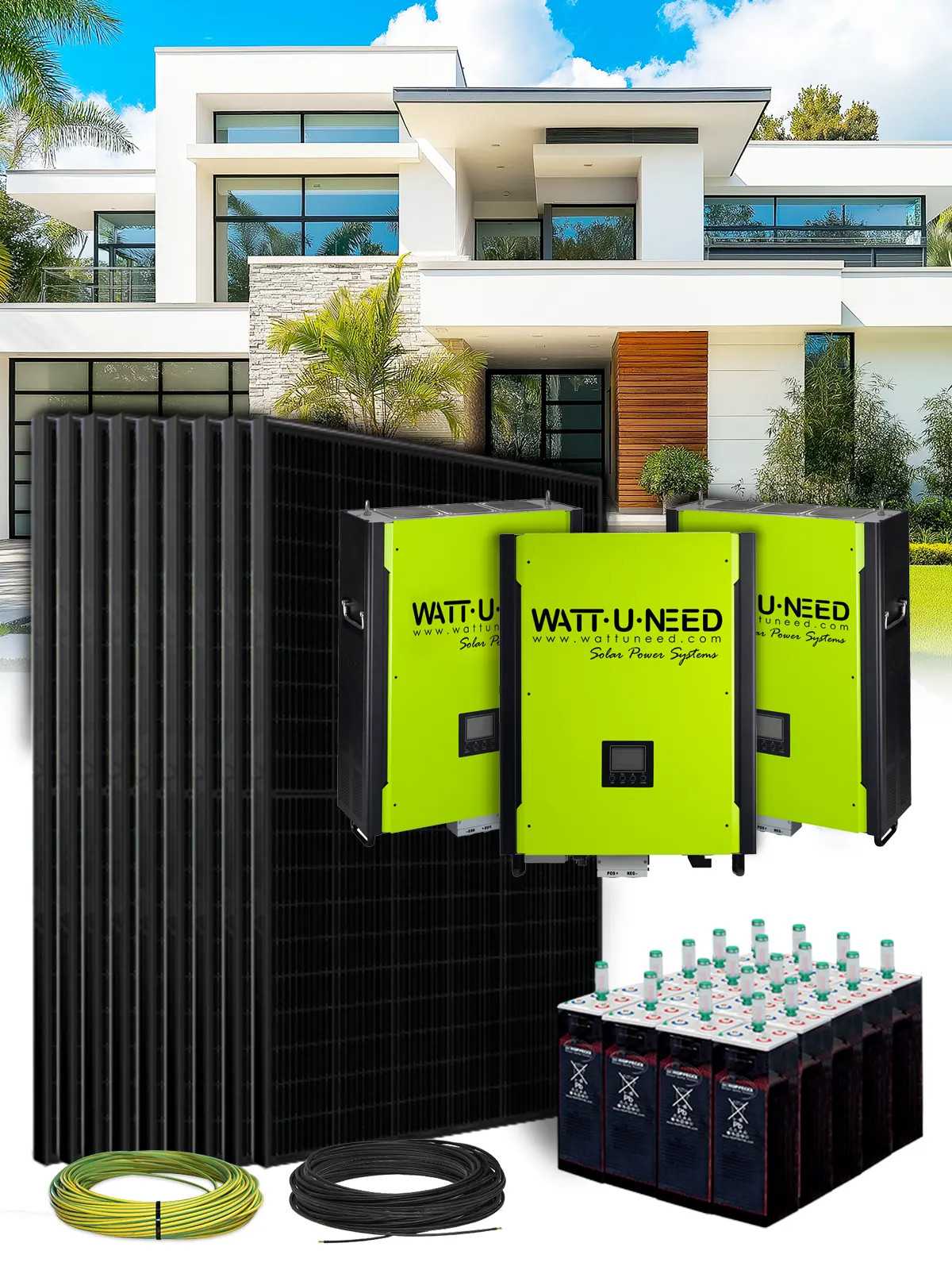

    Kit autoconsommation 72 panneaux 30kVA stockage et réinjection
    Panneau solaire JNLSOLAR
    Batterie OPZS
    Onduleur solaire Multisolar
    Panneau solaire JNLSOLAR
    Batterie OPZS
    Onduleur solaire Multisolar

    Kit autoconsommation 72 panneaux 30kVA stockage et réinjection

    19 257,21 €
    TTC
    config-ac-72pan-30kva-réinj
    0712971137738
    Paiements 100% sécurisés

    Ce kit comprend de base

    • 72XMULTIWAY Panneau solaire 435Wc HT54-18X
    • 3XOnduleur triphasé hybride Multisolar 10kW injection réseau
    • 1XDisjoncteur Schneider tétra de 16A
    • 6XCâble solaire 2X4mm² avec type MC4 (vendu au mètre)
    • 1XCâble de terre 6mm² (vendu au mètre)
    • 1XParc de 225 kWh batteries OPzS 48V
    • 3XPorte-fusible DC - avec fusible 200A
    • 3XCâble batterie 2x95mm² - 2m

    Sélectionnez les produits dans les sections ci-dessous
    Panneaux
    info
    MULTIWAY Panneau solaire 435Wc HT54-18X
    Prix par unité
    106,60 €  (Taxe incluse)
    Choix de l'onduleur
    info
    Onduleur Hybride triphasé MultiSolar 10kW
    Onduleur triphasé hybride Multisolar 10kW injection réseau
    Prix par unité
    3 507,32 €  (Taxe incluse)
    Choix du système de montage
    info
    Aucun produit sélectionné
    Prix par unité
    0,00 €  (Taxe incluse)
    Protections et accessoires AC
    info
    Disjoncteur Schneider tétra de 16A
    Disjoncteur Schneider tétra de 16A
    Prix par unité
    52,30 €  (Taxe incluse)
    Câblage et connectique
    info
    Câble solaire 2X4mm² avec MC4 (vendu au mètre)
    Câble solaire 2X4mm² avec type MC4 (vendu au mètre)
    Prix par unité
    71,02 €  (Taxe incluse)
    Câblage et connectique
    info
    Câble de terre 1x6 mm² 10m
    Câble de terre 6mm² (vendu au mètre)
    Prix par unité
    83,87 €  (Taxe incluse)
    Protections et accessoires DC
    info
    Aucun produit sélectionné
    Prix par unité
    0,00 €  (Taxe incluse)
    Choix des batteries
    info
    Parc de 120 kWh batterie OPzS 48V
    Parc de 225 kWh batteries OPzS 48V
    Prix par unité
    46 695,20 €  (Taxe incluse)
    Accessoires batteries
    info
    Porte-fusible DC - 160A
    Porte-fusible DC - avec fusible 200A
    Prix par unité
    52,27 €  (Taxe incluse)
    Accessoires batteries
    info
    Double câble batterie 50mm² 2m
    Câble batterie 2x95mm² - 2m
    Prix par unité
    113,74 €  (Taxe incluse)
    Choix de l'éolienne
    info
    Aucun produit sélectionné
    Prix par unité
    0,00 €  (Taxe incluse)
    Choix du groupe électrogène
    info
    Aucun produit sélectionné
    Prix par unité
    0,00 €  (Taxe incluse)

    Kit autoconsommation 72...

    19 257,21 €

    Tous nos kits sont configurables. Dans les options vous pouvez cliquer sur le produit pour choisir un autre modèle ou changer les quantités pour adapter le kit à vos besoins. Vous pouvez également voir le détails des produits choisis directement en  dessous du prix.

    Ce kit est dimensionné avec pour but général d'alimenter un site isolé ou une installation autonome.

    La composition de base du kit contient 72 panneaux solaires, 3 onduleurs monophasés MultiSolar 10 kVA, les câbles solaire pour relier les panneaux à l'onduleur et de l'onduleur à votre tableau électrique, le système de montage des panneaux est disponible en option. (Le système de montage ainsi que le câblage et protections sont modifiables afin de correspondre à vos besoins).



    PANNEAUX SOLAIRES :

    Dans sa version de base, ce système Photovoltaïque vous apportera en moyenne 86,4kW par jour. Les productions dépendront des saisons (été/hiver) de la position géographique et de l'inclinaison des panneaux.
    Nous vous invitons à consulter notre simulateur de production solaire afin de déterminer précisément ce que sera votre production solaire.

    Garantie 25 ans à 80% de la puissance nominale.



    ONDULEUR RESEAU :

    Les onduleurs hybrides MultiSolar sont la solution idéale pour alimenter une habitation en autoconsommation ou rendre autonome un site isolé. Cet onduleur permet d'alimenter les consommateurs jusqu'à 10 000W . Le régulateur de charge MPPT 10 à 200A ajustable intégré permet de mettre jusqu'à 14 850Wc de panneaux. Possibilité de lui mettre en entrée le réseau public ou un groupe électrogène pour recharger les batteries. Totalement paramétrable via l'écran LCD de l'onduleur. SAV assuré en interne, pièces détachées disponibles

    Garantie 2 ans



    BATTERIES:

    Que puis-je espérer de mes batteries au Plomb GEL (électrolyte gélifié)?
    Les batteries plombs GEL ne doivent être déchargées qu’à 50% de leur capacité sur base journalière. Par exemple, si votre parc a une capacité de 4.8kWh, il faudra veiller à ne pas consommer plus de 2.4kWh.
    Afin de respecter les préconisations du fabricant, la majorité des batteries au plomb GEL ne peut supporter des décharges plus rapides qu’en 10 heures. Si vous disposez d’un parc de 4 batteries de 100Ah en 48v, et donc d’une capacité totale de 4.8kWh, vous ne devriez pas consommer plus de 480W. La production photovoltaïque instantanée est à additionner à cette valeur. Une légère marge est cependant à prévoir, effectivement une batterie plomb supporte des décharges plus rapides sur une courte durée.

    Que puis-je espérer de mes batteries au Lithium ?
    De manière générale, les batteries lithium peuvent être déchargées beaucoup plus rapidement que les batteries stationnaires au plomb. Elles permettent également d’utiliser une plus grande partie de leur capacité. Il est courant de pouvoir les décharger en une heure et de pouvoir utiliser jusqu’à 90% de leur capacité.

    Comment connaitre la capacité de votre batterie ?
    Celle-ci s’exprime en ampères heures, elle est le produit de la multiplication de la capacité (Ah) de la batterie par la tension (V) de celle-ci :

    Exemple : 4 batteries de 100Ah de 12V montées en séries donneront une tension de 48V. Ces batteries auront une capacité totale de 4.8kWh
     48V * 100Ah = 4800 Wh = 4.8 kWh

    Comment calculer mon besoin en batterie ?
    Afin de vous faciliter la vie, nous avons développé un outil permettant de dimensionner votre kit solaire autonome et la taille de votre parc batteries.

    Rendez-vous ici !



    CÂBLE ET CONNECTEURS:

    Tous les câbles et raccordement sont pré-câblés dans nos ateliers. Nos kits sont très facilement montable par des ‘débutant’ en électricité. Pour ceux qui aurait quelques réticences quant au côté technique, notre équipe technique vous assiste et vous aide tous les jours de 8h à 17h.



    MONTAGE :

    L'installation de ce kit est fort simple. Nos notices sont claires et permettent un montage facile sans connaissances particulières. Nous répondons à toutes vos questions avant, pendant et après l'installation de votre système.



    GARANTIE :

    Tous les produits ont une garantie individuelle.
    Panneaux garantie 25 ans à 80% de la puissance nominale.
    Onduleur MultiSolar garantie 2 ans.

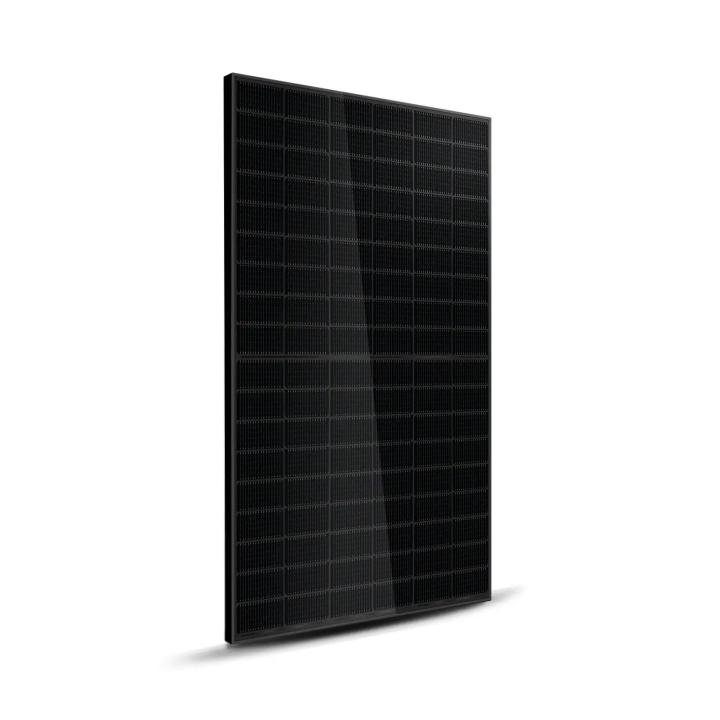

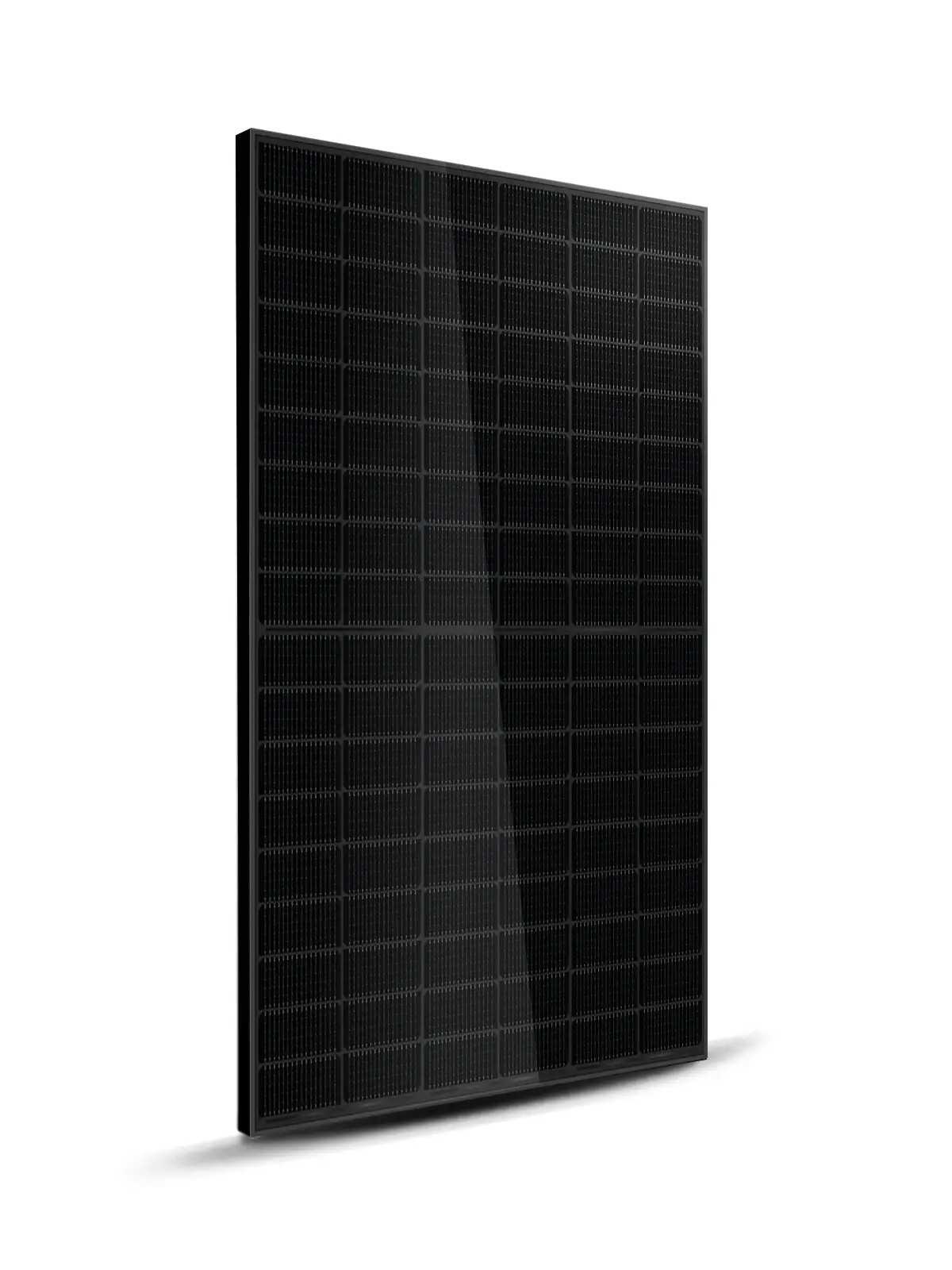

    Panneau solaire Cortex Omnis 405





    Panneau solaire



    Le panneau sélectionné de base dans ce kit a été choisi en fonction de nos approvisionnements.
    Vous trouverez les caractéristiques de ce dernier en allant voir sa fiche produit dans la catégorie panneaux.

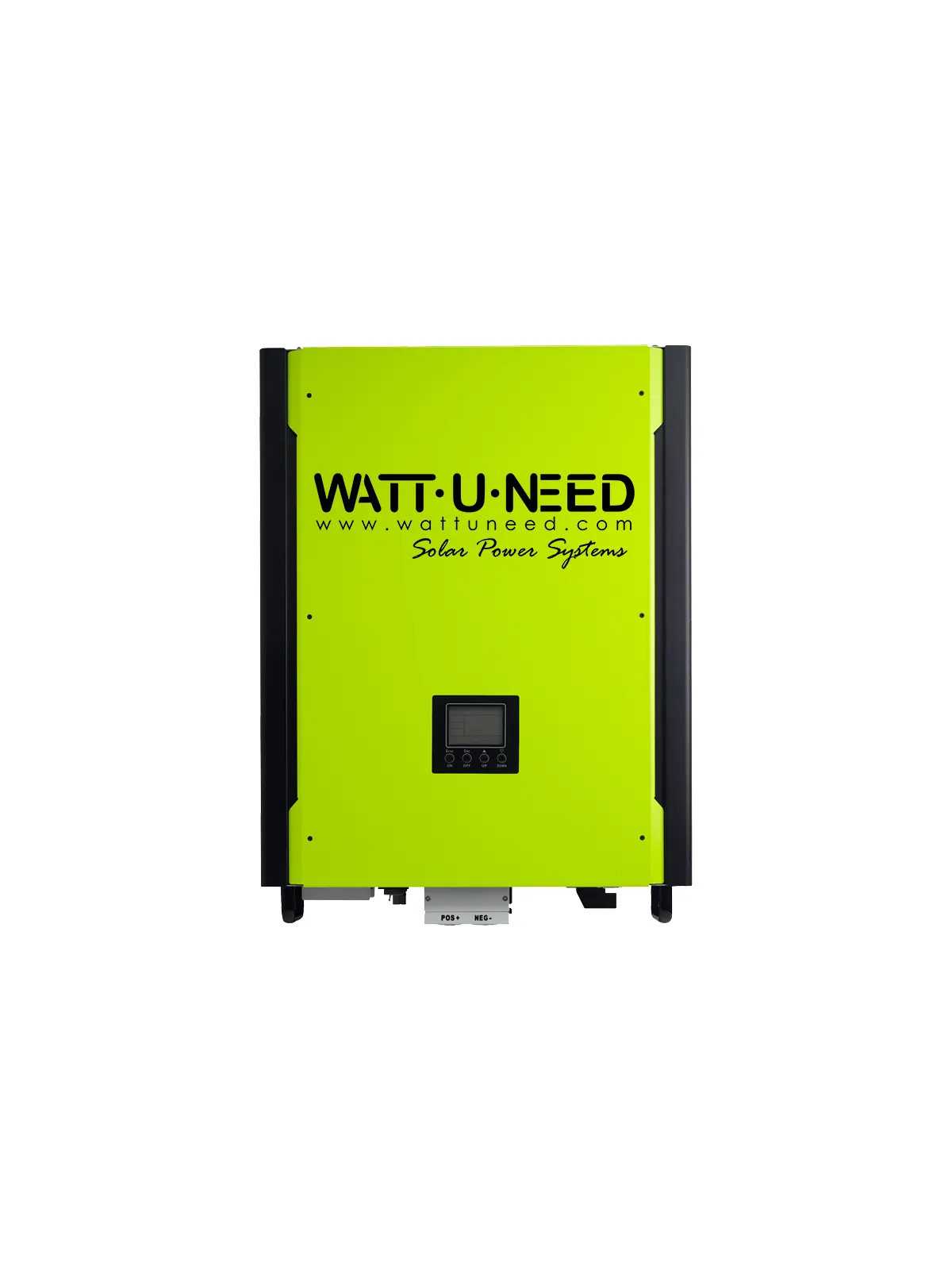

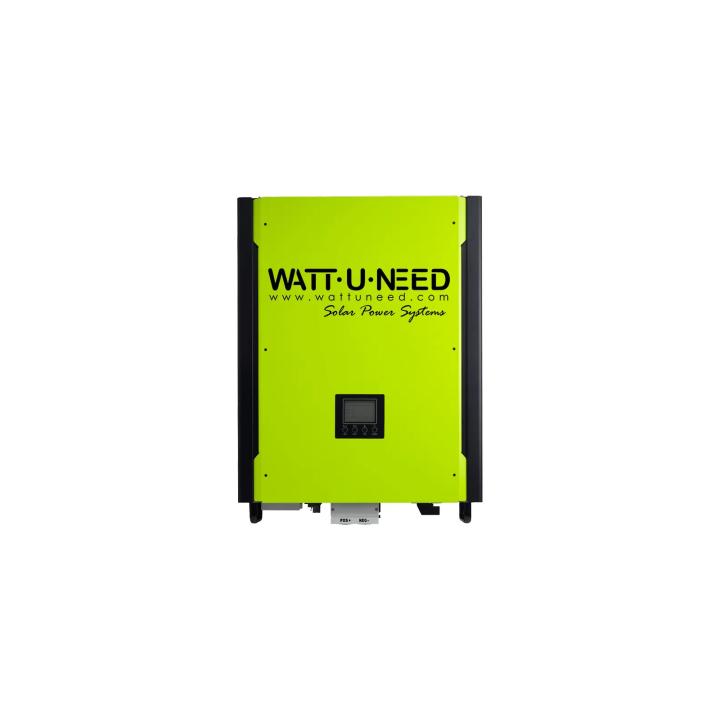

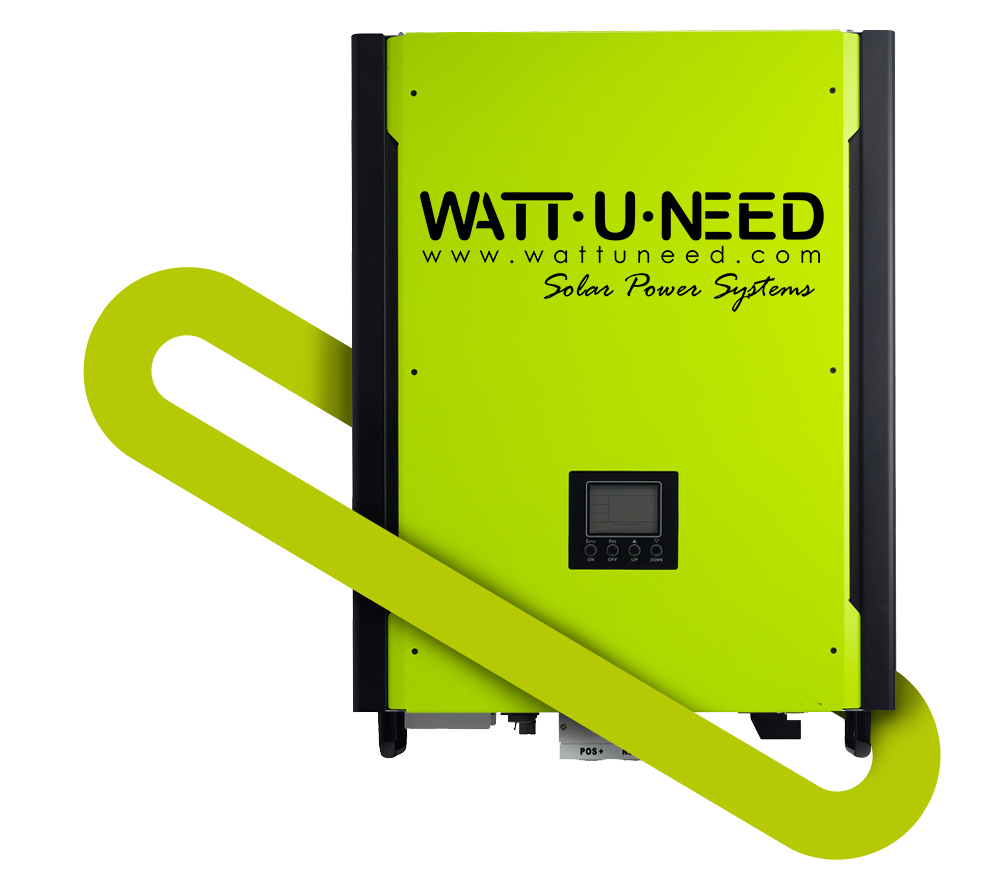

    Onduleur hybride 10kW injection réseau - StockageOnduleur hybride 10kW injection réseau - Stockage



    Multisolar Onduleur MultiSolar hautes performances triphasé pour gérer une installation électrique hybride.
    Connectez panneaux solaires, batteries, et optionnellement une entrée réseau pour alimenter votre installation.
    Profitez des meilleures performances grâce deux trackers MPPT indépendants intégrés, ainsi que d'un confort d'utilisation de par son design compact et son écran LCD intuitif.

    • Signal sinusoïdale pur en sortie: 10kW
    • Puissance d'entrée PV max: 14850Wc
    • Entrée AC: triphasé
    • Sortie AC:triphasé
    • Contrôlé par microprocesseur pour plus de stabilité
    • Opérations multiples: Connecté au réseau, hors réseau et connecté au réseau avec alimentation de secours
    • Chargeur solair MPPT intégré (deux entrées indépendantes)
    • Ecran LCD rétroéclairé pour une utilisation simple et interactive
    • Moyens de communication multiples
    • Alternative "verte" aux générateurs
    • Intensité de charge batterie ajustable par l'utilisateur, jusqu'à 200A



    Caractéristiques



    ModèlesMultisolar 10kW
    Phase3 phases in/3 phases out
    Puissance PV max14850W
    Puissance en sortie10000W
    Puissance de charge max.9600W
    Fonctionnement connecté au réseau
    Entrée solaire DC
    Tension DC nominale/Tension DC max.720VDC/900VDC
    Tension de démarrage/Tension min. De travail320VDC/350VDC
    Plage de tension MPPT400VDC-800VDC
    Nombre d'entrée MPPT/Courant max. D'entrée2/2x18,6
    Sortie consommaterus AC
    Tension de sortie nominale230VAC (P-N)/400VAC(P-P)
    Plage de tension de sortie184-265 VAC par phase
    Courant nominal de sortie14,5A par phase
    Facteur de puissance>0,99
    Rendement
    Rendement maximum de conversion (DC/AC)96,00%
    Rendement européen à la tension nominale95,00%

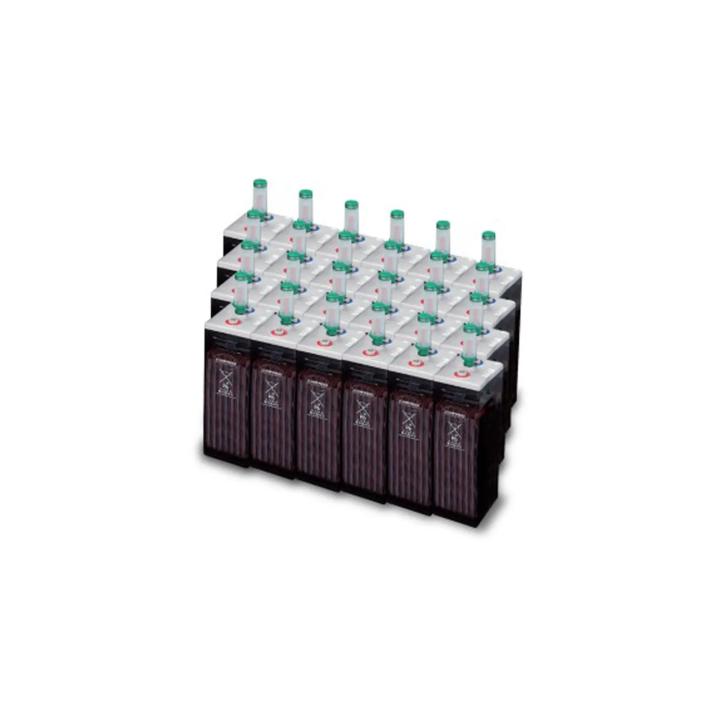

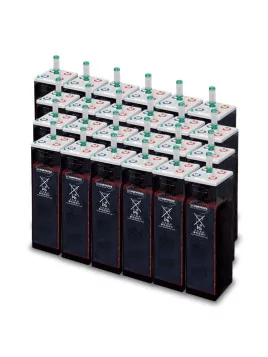

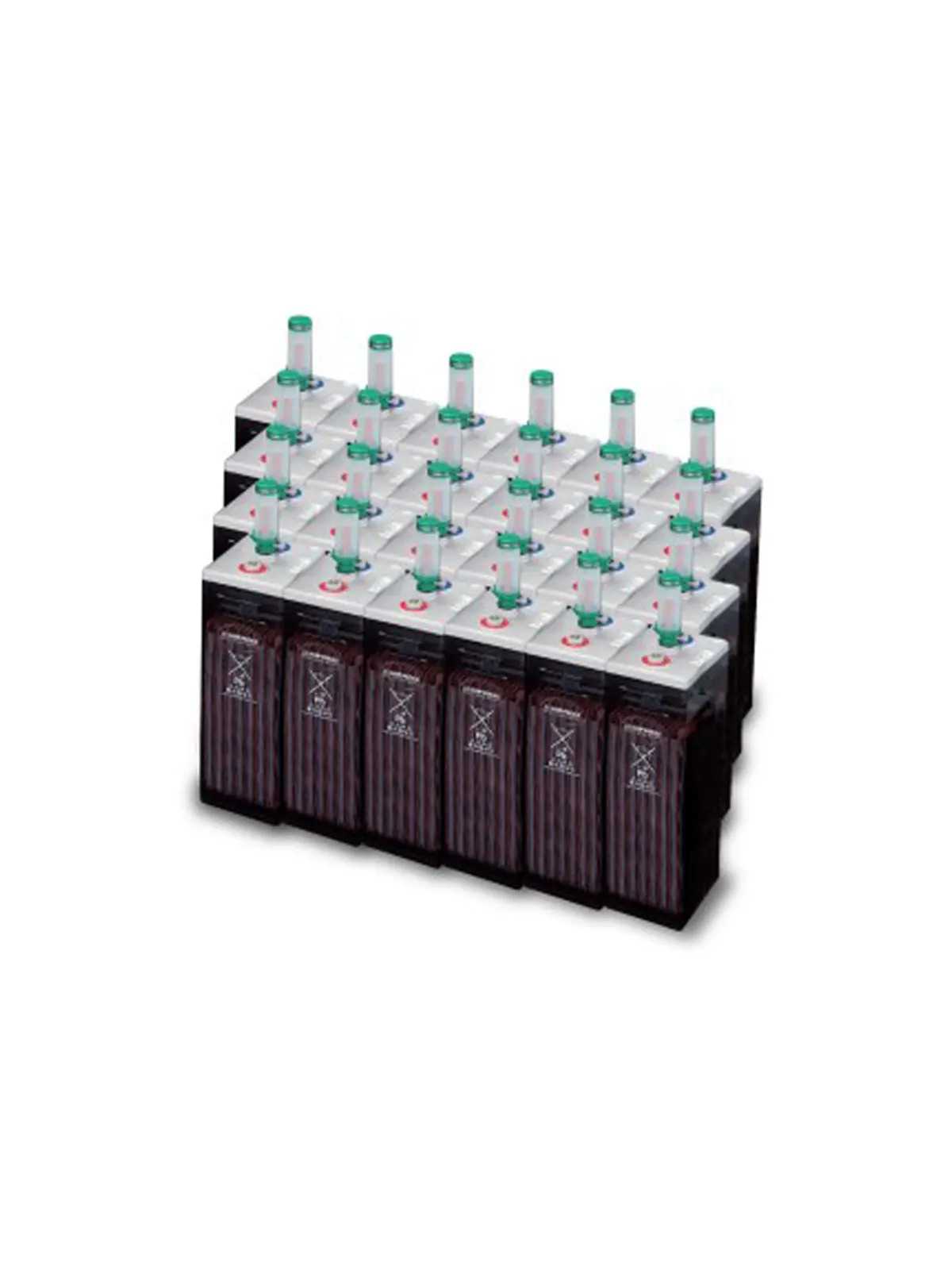

    Parc de 225 kWH batteries OPZS 48VParc de 225 kWH batteries OPZS 48V

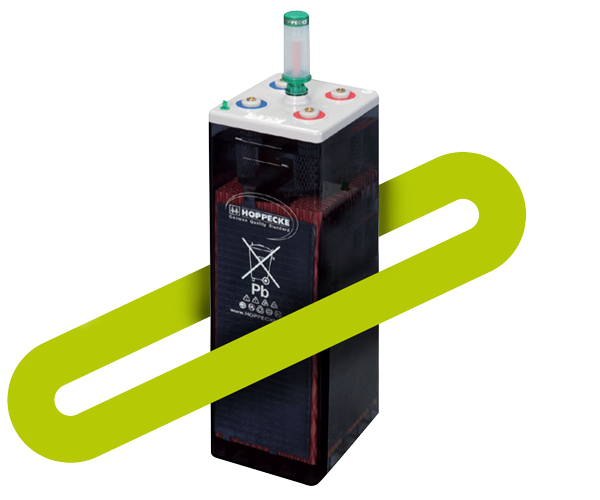

    Parc de 24 batteries solaires Hoppecke OPzS 4700.
    Les batteries sont livrées chargées et remplies.
    Les jonctions nécessaires à la connexion de votre parc batteries sont fournies.

    > Parc de 24 batteries Hoppecke 26 OPzS 4700
    > Les batteries sont livrées chargées et remplies.
    > Les jonctions nécessaire à la connection de votre parc batterie sont fournies.
    > Les Aquagen pour la recombinaison des gaz ne sont pas fournis avec les batteries








    Ordre de connexion



    1• Batteries à l'onduleur;
    2• Panneaux à l'onduleur.

    Schéma: Ordre de connexion

    config-ac-72pan-30kva-réinj
    500 Produits

    Fiche technique

    Puissance onduleur
    20000VA
    Tension sortie du kit
    230V
    Type de besoin
    Autoconsommation
    Autonomie
    Stockage batterie
    Avec stockage
    Eolienne
    Sans eolienne
    Nombre de panneaux
    72 panneaux
    Voltage
    230V
    Batterie
    Kit avec batterie
    Type de panneau
    Rigides / traditionnels
    Réinjection réseau
    Avec réinjection
    Sans réinjection

    Références spécifiques

    UPC
    712971137738
    EAN-13
    0712971137738
