    Kit solaire 600Wc mono - 100Ah24V - 800VA
    Panneau solaire JNL Solar 300 Wc Monocristallin Full black
    Batterie GEL Ultracell 12V 100Ah
    Câble souple de 16mml² avec cosses batterie serties
    Régulateur solaire SRNE MPPT 12/24V 30A
    Connectiques et câbles nécessaires
    Connectiques et câbles nécessaires
    Victron Phoenix VE.Direct 12/24/48V - 800VA
    Panneau solaire JNL Solar 300 Wc Monocristallin Full black
    Batterie GEL Ultracell 12V 100Ah
    Câble souple de 16mml² avec cosses batterie serties
    Régulateur solaire SRNE MPPT 12/24V 30A
    Connectiques et câbles nécessaires
    Connectiques et câbles nécessaires
    Victron Phoenix VE.Direct 12/24/48V - 800VA

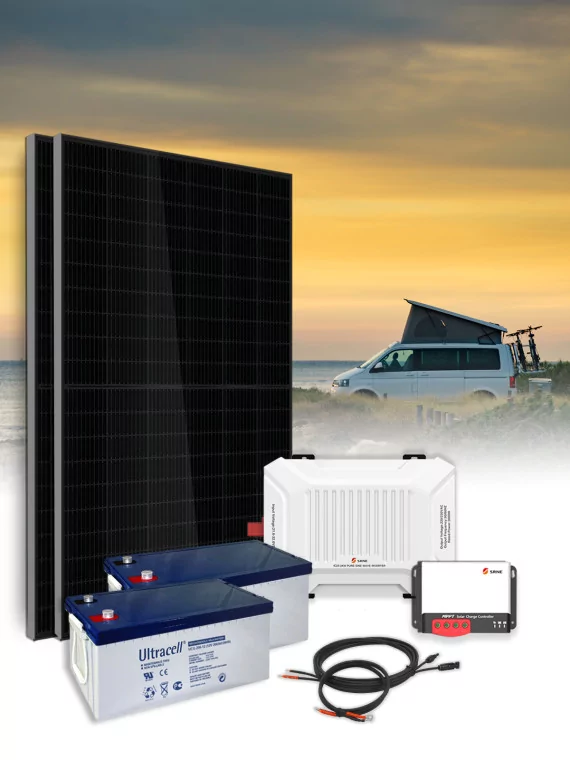

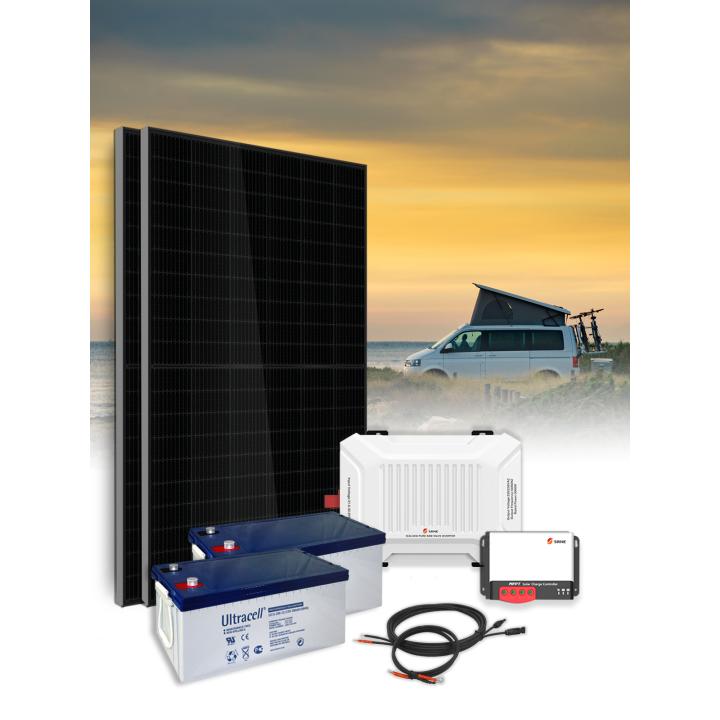

    Kit solaire 750Wc mono - 100Ah24V - 800VA

    535,95 €
    0564
    0712971130876
    Paiements 100% sécurisés

    Ce kit comprend de base

    • 2XSunpro Power M10 Panneau solaire 430Wc SPDG430-N108M10
    • 1XConvertisseur Victron Phoenix VE.Direct 12/24/48V - 800VA
    • 1XRégulateur solaire SRNE MPPT 12/24V 30A - MC2430N10
    • 1XCâble solaire 2X4mm² avec Type MC4 (vendu au mètre - 10m)
    • 1XConnecteur type MC4 double mâle et femelle
    • 2XBatterie GEL Ultracell 12V 100Ah
    • 2XCâble batterie 2x16mm² - 2m

    Sélectionnez les produits dans les sections ci-dessous
    Panneaux
    info
    JNL Solar Climax Panneau Solaire 400 Wc JLS108MFB
    Sunpro Power M10 Panneau solaire 430Wc SPDG430-N108M10
    Prix par unité
    93,72 €  (Taxe incluse)
    Convertisseur 230V
    info
    Convertisseur Victron Phoenix VE.Direct 12/24/48V - 800VA
    Convertisseur Victron Phoenix VE.Direct 12/24/48V - 800VA
    Prix par unité
    270,00 €  (Taxe incluse)
    Choix du régulateur de charge
    info
    Régulateur solaire SRNE MPPT 12/24V 30A
    Régulateur solaire SRNE MPPT 12/24V 30A - MC2430N10
    Prix par unité
    82,99 €  (Taxe incluse)
    Câblage et connectique
    info
    Câble solaire 2X4mm² avec MC4 (vendu au mètre)
    Câble solaire 2X4mm² avec Type MC4 (vendu au mètre - 10m)
    Prix par unité
    34,42 €  (Taxe incluse)
    Câblage et connectique
    info

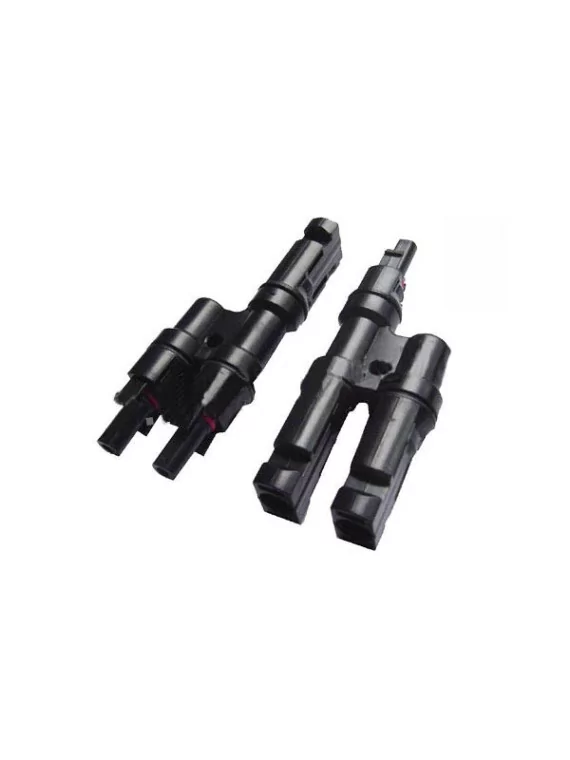

    Connecteur type MC4 double mâle et femelle pour branchement sur panneaux solaires
    Connecteur type MC4 double mâle et femelle
    Prix par unité
    13,62 €  (Taxe incluse)
    Choix des batteries
    info
    Batterie GEL Ultracell 12V 100Ah
    Batterie GEL Ultracell 12V 100Ah
    Prix par unité
    185,00 €  (Taxe incluse)
    Accessoires batteries
    info
    Double câble batterie 16mm² 2m
    Câble batterie 2x16mm² - 2m
    Prix par unité
    15,24 €  (Taxe incluse)

    Kit solaire 750Wc mono -...

    535,95 €

    Composition




    Panneau solaire Cortex Omnis 405





    Panneau solaire



    Le panneau sélectionné de base dans ce kit a été choisi en fonction de nos approvisionnements.
    Vous trouverez les caractéristiques de ce dernier en allant voir sa fiche produit dans la catégorie panneaux.












    Victron Phoenix VE.Direct 12/24/48V - 800VA



    Victron Phoenix VE.Direct 12/24/48V - 800VA



    Convertisseur Victron Phoenix VE.Direct 12/24/48/800VA.
    Développée pour un usage professionnel, la gamme des convertisseurs Phoenix est parfaitement adaptée aux applications les plus diverses.





     Caractéristiques



    Convertisseur Phoenix12V / 800
    24V / 800
    48V / 800
    Puissance continue à 25°C (1)800 VA
    Puissance continue à 25°C / 40°C650 / 560 W
    Puissance de crête1500 W
    Fréquence / Tension de sortie CA (réglable)230 VCA ou 120 VCA +/- 3 % 50 Hz ou 60 Hz +/- 0,1 %
    Plage de tension d'alimentation9,2 - 17 V
    18,4 - 34,0 V
    36,8 - 62,0 V
    Arrêt courant CC bas (réglable)9,3 V
    18,6 V
    37,2 V
    Dynamique (en fonction de la charge)
    Arrêt courant CC bas (entièrement réglable)
    Coupure dynamique
    Alarme et redémarrage CC bas (réglable)10,9V
    21,8V
    43,6V
    Détection de batterie chargée (réglable)14,0V
    28,0V
    56,0V
    Efficience maximale90 %
    90 %
    91 %
    Consommation à vide6,5 W
    7 W
    9,5 W
    Consommation à vide par défaut en mode ECO (intervalle de nouvel essai par défaut : 2,5 s, réglable)1
    1,5
    3,0
    Paramètre de puissance de démarrage et arrêt en mode ECORéglable

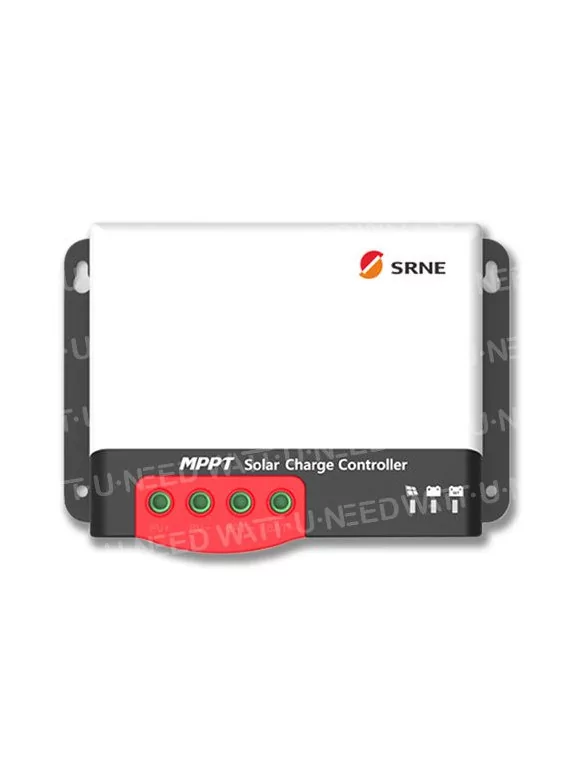

    Régulateur Solaire SRNE MPPT 12/24V 30A



    Régulateur Solaire SRNE MPPT 12/24V 30A



    Grâce à la technologie PowerCatcher MPPT, le régulateur de charge solaire de la série MC permet un suivi de l'énergie maximale pour les panneaux solaires.
    Cette technologie permet au contrôleur de suivre rapidement et précisément le point de puissance maximum d'une installation photovoltaïque dans n'importe quel environnement, d'obtenir la production maximale d'un panneau solaire en temps réel et d'augmenter considérablement l'efficacité d'utilisation de l'énergie du système solaire.





    Caractéristiques



    ArticlesParamètre
    ModèleMC2430N10
    Tension du système12/24V
    Perte de charge nulle<10mA
    Tension de la batterie9V-32V
    Tension PV en circuit ouvert maximale92V(25°C) ; 100V (Lowest ambient temperature)
    Plage de tension maximale du point de puissance30A
    Courant de charge nominal550W/12V 1100W/24V
    Puissance d'entrée PV maximale</= 98%
    Rendement de conversion de charge>99%
    Coefficient de compensation de température-3mv/°C/2V (défaut);Batterie au lithium sans compensation de température
    Température de fonctionnement-35°C / +60°C
    Cote IPIP32
    Poids de l'appareil830g
    Mode de communicationCommunication série TTL
    Altitude</= 3000 m
    Dimensions (mm)150*105,6*67,5

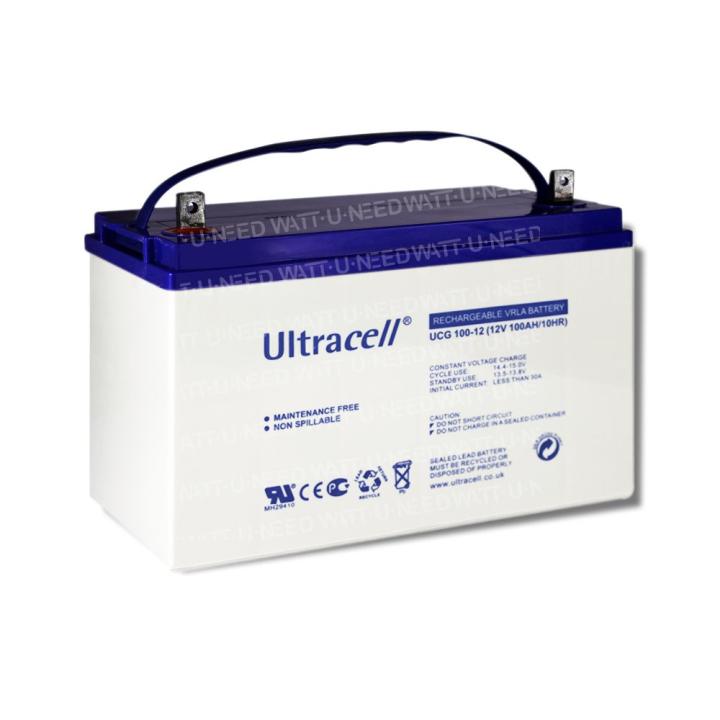

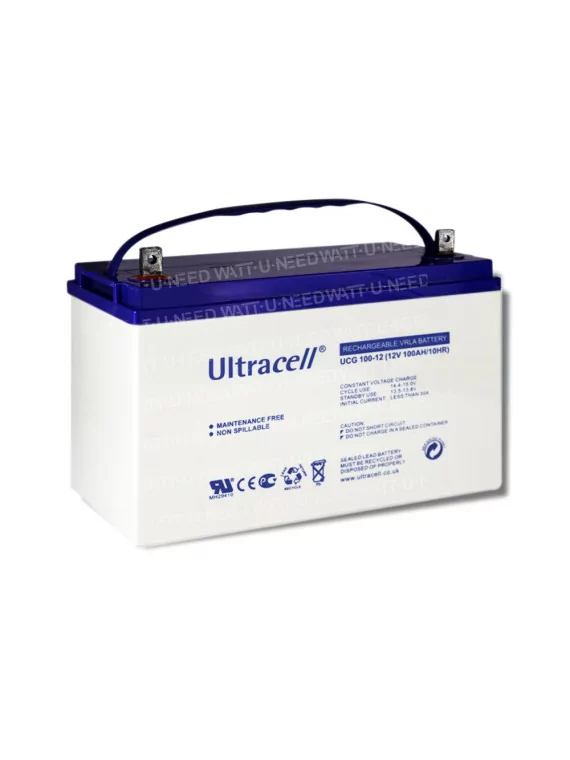

    Batterie GEL Ultracell 12V 100AhBatterie GEL Ultracell 12V 100Ah



    Les batteries gel sont des batteries étanches : pas d'entretien, pas d'ajout d'eau distillée. Sécurité renforcée par rapport aux batteries plomb ouvert.
    Une batterie gel peut supporter la décharge à 50 % et retrouver sa capacité nominale si le temps de maintien déchargé est court. Cette série a un temps de décharge plus long par rapport à d’autres batteries. Sa conception spéciale de la plaque augmente la durée de vie de la batterie et en particulier dans les températures plus chaudes. Un séparateur au sein de la batterie permet d'améliorer ses performances. Elle dispose également d’un temps de conservation plus long.







    • Tension nominale: 12V
    • Capacité : 100Ah
    • Dimensions : 327 x 173 x 212 mm
    • Poids : 31 Kg

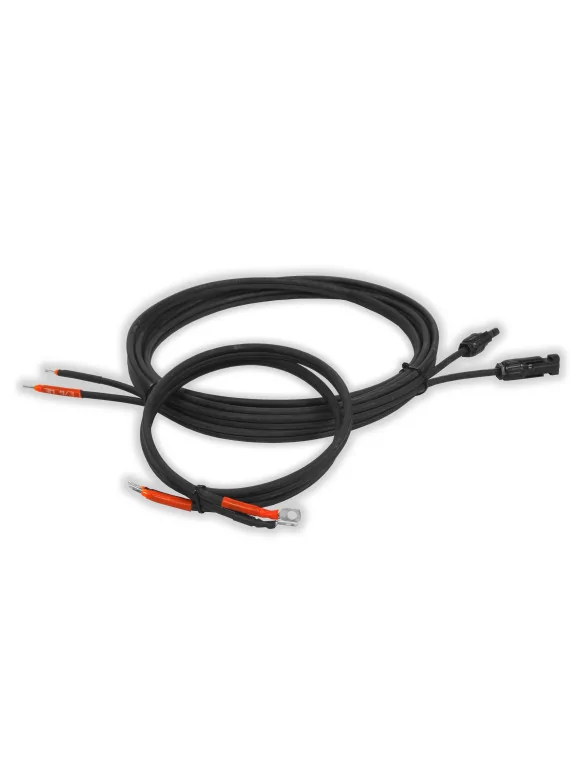

    5m de câble solaire 4mm² + 2m de câble batterie 4mm5m de câble solaire 4mm² + 2m de câble batterie 4mm



    Le kit est équipé de câble spécial solaire double isolation de 4mm² avec les connectiques mc4 serties sont prévus.

    Cette section importante garanti que celui-ci ne chauffe pas même en cas de grosse production
    On est ainsi certain d'avoir ne charge optimale de la batterie en minimisant les pertes au maximum.

    Le câble batterie avec cosse sertie à lui une section de 4mm²



    cable jonction batterie

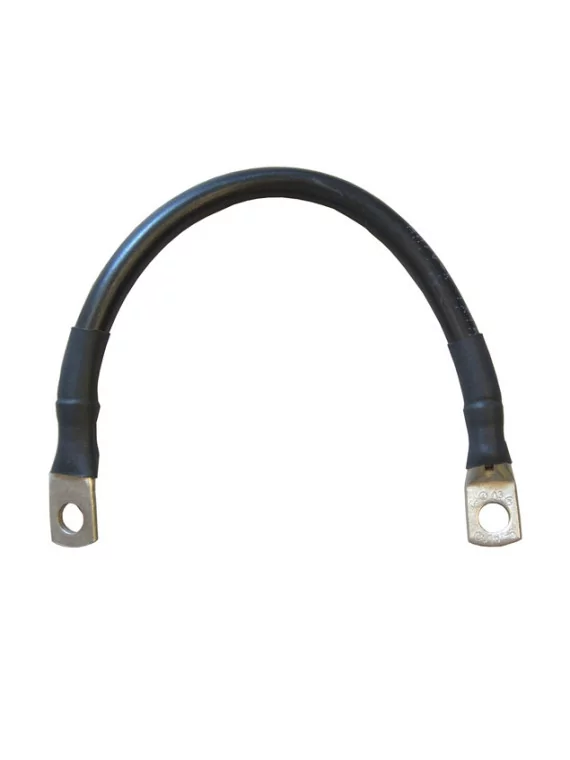

    Câble souple de 16mml² avec cosses batterie serties

    Nécessaires pour relier les batteries en un parc 24V


    En option : système de montage

     Crochet en inox pour pose sur une toiture en tuiles. crochet de fixation

    1. Pose toiture

    • Crochet de fixation en inox pour pose sur toiture en ardoises
    • Crochet en inox  pour pose sur une toiture en tuiles.

       Ces crochets se fixent sur la boiserie et servent à fixer le rail en aluminium servant de support aux panneaux solaires.



    boulonsboulons



    • Vis à tête hexagonal en inox, filet total M10x25 DIN 933 A2
    • écrou hexagonal en inox DIN 934 A2 M10





    rail de fixation des panneaux solaires



    Les rails en aluminium, dimension du profilé: 40X40mm



    clame de fixation panneau solaireclame de fixation panneau solaire



    Clames de fixation pour attacher les panneaux sur les rails

    • Clame de milieu
    • Clame de fin

    Se glissent dans le rail en aluminium avec boulon et écrou en inox (fournis)





     OU



    2. Structure au sol

    support aluminium



    Support en aluminium réglable (15-20-25-30-35°)



    rail de fixation des panneaux solaires



    Les rails en aluminium, dimension du profilé: 40X40mm



    clame de fixation panneau solaireclame de fixation panneau solaire



    Clames de fixation pour attacher les panneaux sur les rails

    • Clame de milieu
    • Clame de fin



    Se glissent dans le rail en aluminium avec boulon et écrou en inox (fournis)
    0564

    Fiche technique

    Type de kit solaire
    Kit 230V AC avec batterie
    Puissance onduleur
    - de 1000VA
    Tension sortie du kit
    24V
    230V
    Type de besoin
    Autonomie
    Jardin/Cabane/Loisir
    Stockage batterie
    Avec stockage
    Eolienne
    Sans eolienne
    Nombre de panneaux
    2 panneaux
    Voltage
    230V
    Batterie
    Kit avec batterie
    Réinjection réseau
    Sans réinjection

    Références spécifiques

    UPC
    712971130876
    EAN-13
    0712971130876
