Boîtier de transfert automatique EPS SolaX Power X3 Triphasé 3x63A

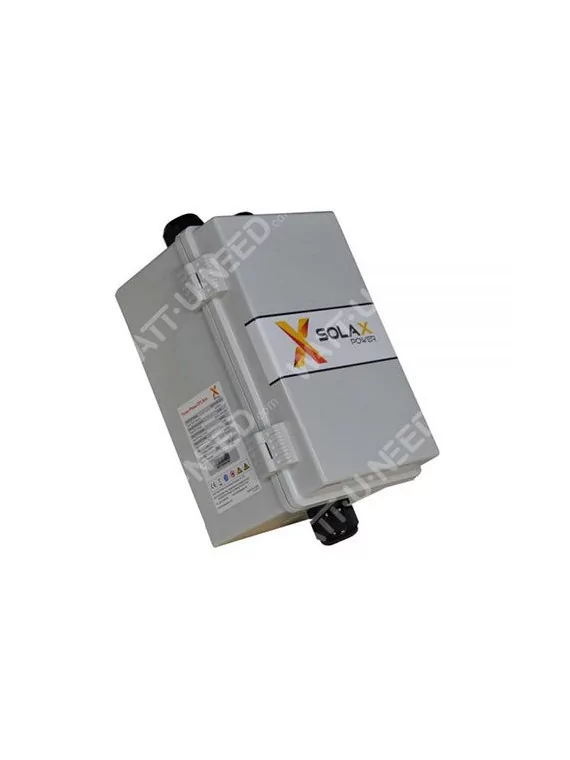

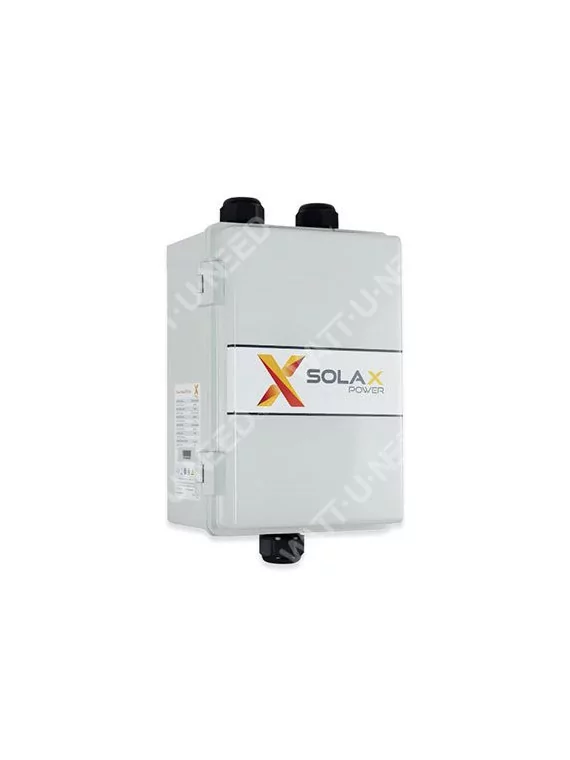

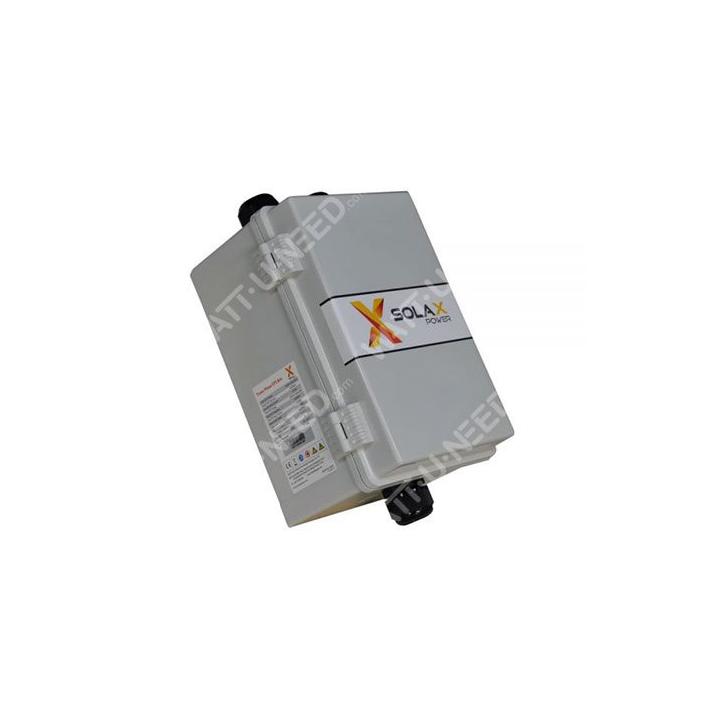

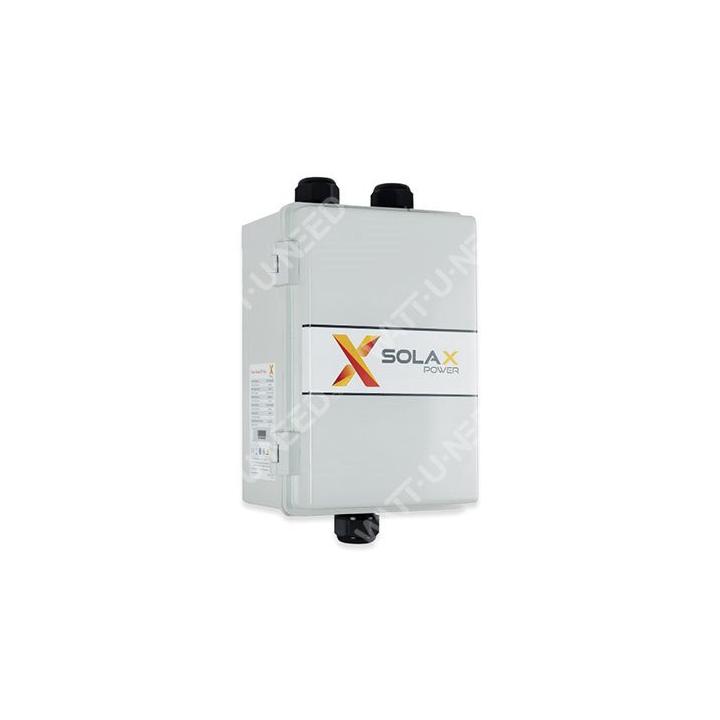

Boîtier EPS SolaX X3-EPS BOX - Alimentation de Secours Automatique Triphasée 3x63A

Le boîtier EPS SolaX X3-EPS BOX (référence X3-EPS-BOX) est un accessoire automatique professionnel conçu pour garantir la continuité de votre alimentation électrique triphasée en cas de coupure réseau. Grâce à ses deux contacteurs triphasés intégrés, ce boîtier gère intelligemment la commutation entre le réseau public triphasé (400/230V) et la sortie EPS (Emergency Power Supply) de votre onduleur hybride SolaX X3.

En cas de panne de réseau, le boîtier active automatiquement la sortie EPS alimentée par votre batterie et vos panneaux solaires. Lorsque le réseau revient, il reconnecte automatiquement votre installation sur le réseau public triphasé et désactive la sortie EPS en toute sécurité. Cette solution est indispensable pour les installations photovoltaïques commerciales et industrielles avec batteries souhaitant une autonomie lors des coupures de courant.

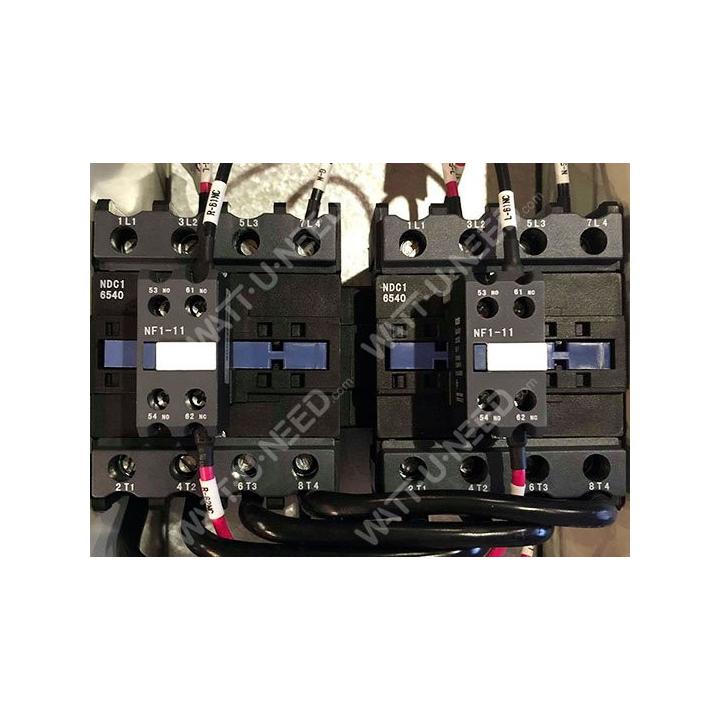

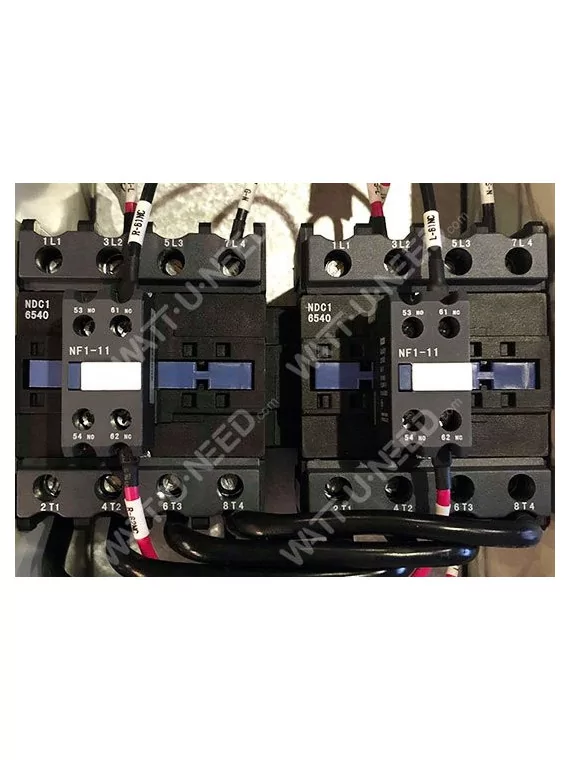

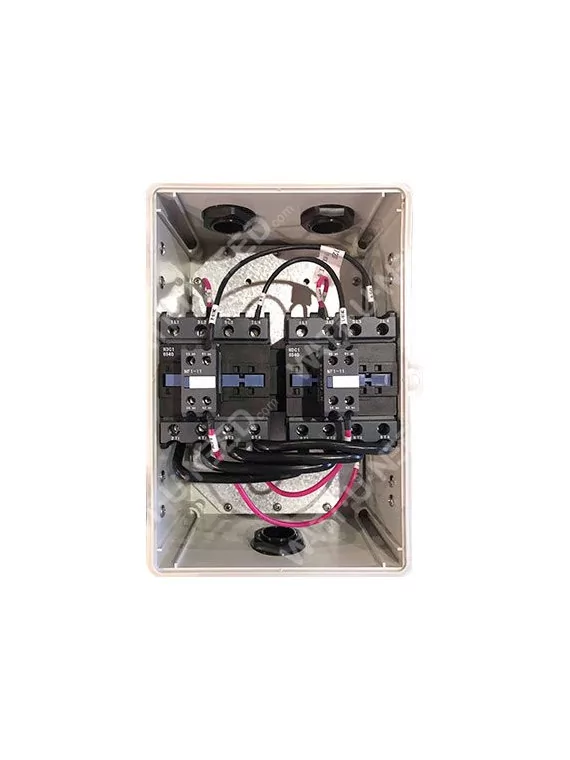

Fonctionnement Automatique du Double Contacteur Triphasé

Le système de double contacteur triphasé intégré assure une gestion automatisée et sécurisée de votre alimentation triphasée :

• Détection de coupure réseau triphasé : Le contacteur surveille en permanence la présence des 3 phases du réseau public.
• Activation EPS immédiate triphasée : Dès la détection d'une panne (perte d'une ou plusieurs phases), le contacteur bascule automatiquement sur la sortie EPS triphasée (alimentée par batterie + PV).
• Reconversion automatique : Au retour du réseau triphasé stable, le boîtier reconnecte l'onduleur au réseau public et ferme la sortie EPS.
• Sécurité anti-îlotage triphasé : Empêche toute injection sur le réseau durant les pannes, conforme aux normes de découplage triphasé.
• Temps de commutation rapide : Basculement en moins de 0,5 seconde pour minimiser l'interruption.

Ce fonctionnement est totalement transparent pour l'utilisateur : aucune intervention manuelle n'est nécessaire, même lors de micro-coupures.

Compatibilité avec les Onduleurs SolaX X3-Hybrid

Le boîtier EPS est compatible avec tous les onduleurs hybrides triphasés SolaX de la série X3 équipés de la fonction EPS :

• SolaX X3-HYBRID 5.0-D G4/G4.2 (5 kVA triphasé)
• SolaX X3-HYBRID 6.0-D G4/G4.2 (6 kVA triphasé)
• SolaX X3-HYBRID 8.0-D G4/G4.2 (8 kVA triphasé)
• SolaX X3-HYBRID 10.0-D G4/G4.2 (10 kVA triphasé)
• SolaX X3-HYBRID 15.0-D G4 (15 kVA triphasé)
• SolaX X3-Retro Fit modèles triphasés avec fonction EPS

Prérequis indispensables : L'onduleur doit être équipé d'une sortie EPS triphasée et connecté à une batterie (Triple Power, Pylontech, etc.). Sans batterie, la fonction de secours ne peut pas fonctionner. Le réseau doit être triphasé 400/230V 50Hz (standard européen).

Caractéristiques Techniques Détaillées

Applications pour Installations Photovoltaïques Commerciales et Industrielles

Le boîtier EPS triphasé répond aux besoins critiques des installations solaires professionnelles avec stockage :

• Bâtiments commerciaux : Alimentation automatique des systèmes critiques (serveurs, caisses enregistreuses, éclairage de sécurité, alarmes) lors des pannes de réseau.
• PME et ateliers : Continuité de fonctionnement des machines triphasées légères, compresseurs, climatisation, ventilation industrielle.
• Centres de données : Alimentation de secours pour équipements informatiques critiques en complément des onduleurs (UPS).
• Exploitations agricoles : Alimentation des pompes d'irrigation, ventilation des serres, systèmes de refroidissement laitier.
• Installations tertiaires : Bureaux, cabinets médicaux, commerces nécessitant une continuité d'alimentation triphasée.
• Optimisation autoconsommation professionnelle : Maximise l'utilisation de l'énergie solaire stockée même en cas de coupure réseau, réduisant les coûts d'exploitation.

Exemple d'usage typique : Un atelier équipé d'un onduleur SolaX X3-HYBRID 10.0-D avec batterie Triple Power 11,6 kWh. En cas de coupure réseau, le boîtier EPS bascule automatiquement sur la batterie pour alimenter les circuits prioritaires triphasés (3x63A max, soit ~43 kVA). La production solaire continue de charger la batterie si le soleil brille, prolongeant l'autonomie.

Installation et Raccordement Électrique Triphasé

Prérequis électriques triphasés :

• Installation par électricien qualifié avec habilitation électrique triphasée, conforme aux normes NF C 15-100 (France) / RGIE (Belgique).
• Section de câbles : 16 mm² minimum pour entrée AC triphasée 3x63A, 16 mm² pour sortie EPS triphasée.
• Disjoncteurs tétrapolaires adaptés : 63A côté réseau, 63A côté EPS.
• Protection différentielle tétrapolaire 30mA type A obligatoire.
• Vérification impérative de la présence de la sortie EPS triphasée sur l'onduleur (modèles X3-Hybrid-D).
• Vérification de l'ordre des phases et du neutre avant mise en service.

Étapes de raccordement :

1. Fixer le boîtier EPS à proximité du tableau électrique triphasé (montage mural extérieur possible grâce IP65).

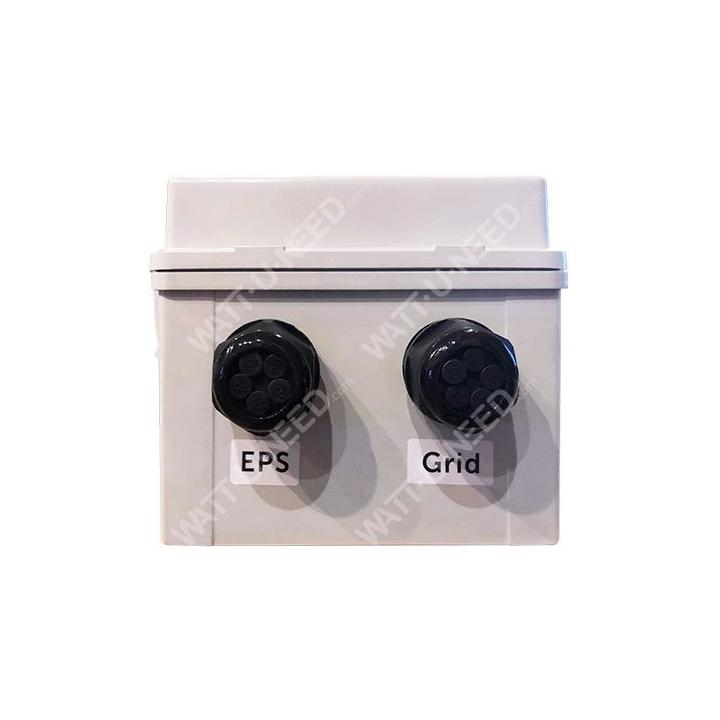

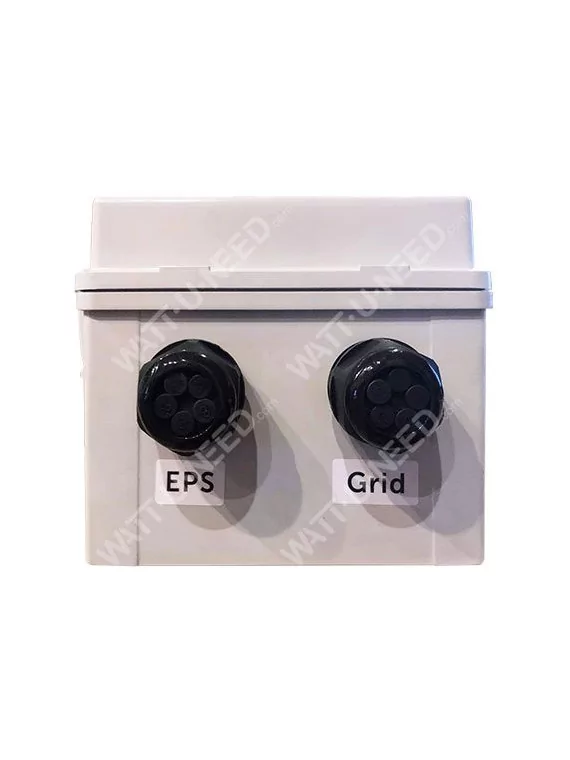

2. Connecter l'entrée AC triphasée principale au réseau public (3 phases + neutre + terre, 3x63A max).
3. Raccorder l'entrée EPS triphasée à la sortie EPS de l'onduleur SolaX X3 (3 phases + neutre + terre).

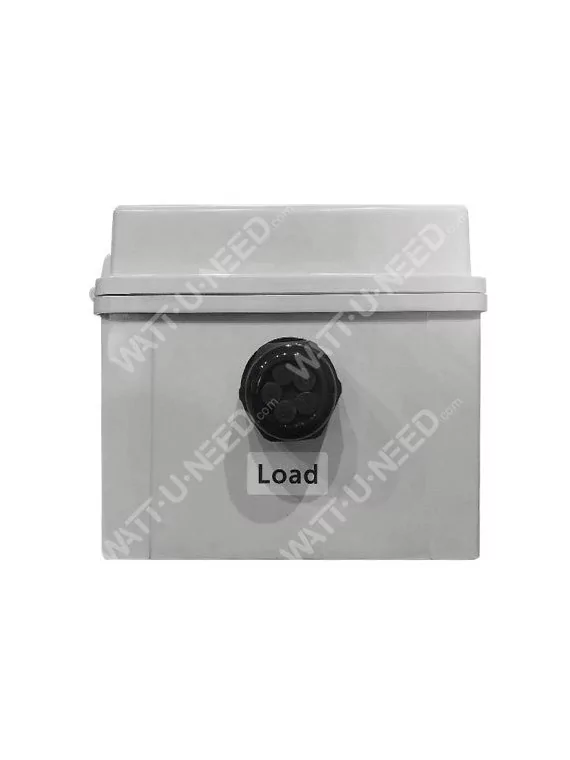

4. Brancher la sortie charge triphasée aux circuits prioritaires à alimenter en secours.
5. Vérifier l'ordre des phases avec un indicateur de séquence (L1-L2-L3).
6. Régler les protections différentielles et vérifier la tension sur chaque phase avant mise en service.
7. Tester la commutation automatique en simulant une coupure réseau (ouverture disjoncteur général).
8. Vérifier le temps de basculement (< 0,5s) et la stabilité de l'alimentation EPS.

Astuce d'installation : Utilisez des câbles de couleurs normalisées (noir/marron/gris pour L1/L2/L3, bleu pour neutre, vert-jaune pour terre). Étiquetez clairement les bornes pour faciliter la maintenance future. Documentez l'ordre des phases pour éviter les erreurs lors des interventions.

Dimensionnement de la Charge EPS Triphasée (3x63A Maximum)

La sortie EPS triphasée est limitée à 3x63A (soit environ 43 kVA à 400V triphasé). Il est crucial de dimensionner correctement les circuits de secours pour éviter les surcharges :

Conseil important : Privilégiez les charges triphasées équilibrées (répartition égale sur les 3 phases). Évitez de connecter des machines à démarrage très élevé (moteurs >15 kW) directement sur la sortie EPS. Pour les charges inductives importantes, prévoyez un démarrage progressif ou un démarrage étoile-triangle.

Pour dimensionner précisément vos besoins en secours triphasé, consultez notre calculateur de consommation triphasée dans notre boîte à outils.

Normes et Conformité Réseau Belge Triphasé

Le boîtier EPS SolaX X3 respecte les normes de raccordement photovoltaïque triphasé applicables en Belgique :

• Prescriptions Synergrid C10/11 : Garantit le découplage automatique triphasé en cas de défaut réseau (perte d'une ou plusieurs phases).
• Protection anti-îlotage triphasé : Empêche l'injection d'électricité sur le réseau public durant les pannes (sécurité des techniciens GRD).
• Catégorie surtension III : Résistance aux surtensions transitoires dans les installations triphasées industrielles.
• Marquage CE : Conformité aux directives européennes basse tension 2014/35/UE et compatibilité électromagnétique 2014/30/UE.
• IP65 : Étanchéité totale pour installation extérieure conforme aux exigences RGIE belges.
• Installation RGIE : Doit être réalisée par électricien agréé pour validation de conformité et assurance professionnelle.

Pour toute question technique sur l'installation triphasée, consultez notre centre de support ou nos guides techniques.

Avantages du Boîtier EPS Triphasé pour Votre Installation Solaire Professionnelle

• Automatisation totale triphasée : Aucune intervention manuelle lors des coupures réseau, même partielles (perte d'1 phase).
• Sécurité renforcée industrielle : Protège contre les risques d'îlotage triphasé et de renvoi d'énergie sur réseau coupé.
• Compatibilité universelle SolaX X3 : Fonctionne avec toute la gamme X3-Hybrid de 5 à 15 kVA triphasés.
• Installation professionnelle simple : Connexion simplifiée (6 fils) entre onduleur et boîtier EPS, réduisant les erreurs de câblage.
• Robustesse IP65 : Installation extérieure possible, résistance aux intempéries et environnements industriels.
• Commutation rapide : Basculement < 0,5 seconde pour minimiser l'impact sur les équipements sensibles.
• Fiabilité éprouvée : Contacteurs électromécaniques triphasés robustes pour longévité maximale en environnement professionnel.
• Rentabilité professionnelle : Exploite pleinement votre investissement batterie en assurant l'autonomie lors des pannes, évitant les pertes de production.
