Boîtier EPS SolaX X1 - Alimentation Secours Automatique Monophasé 17A

Boîtier EPS SolaX X1-EPS BOX - Alimentation de Secours Automatique pour Onduleurs Monophasés

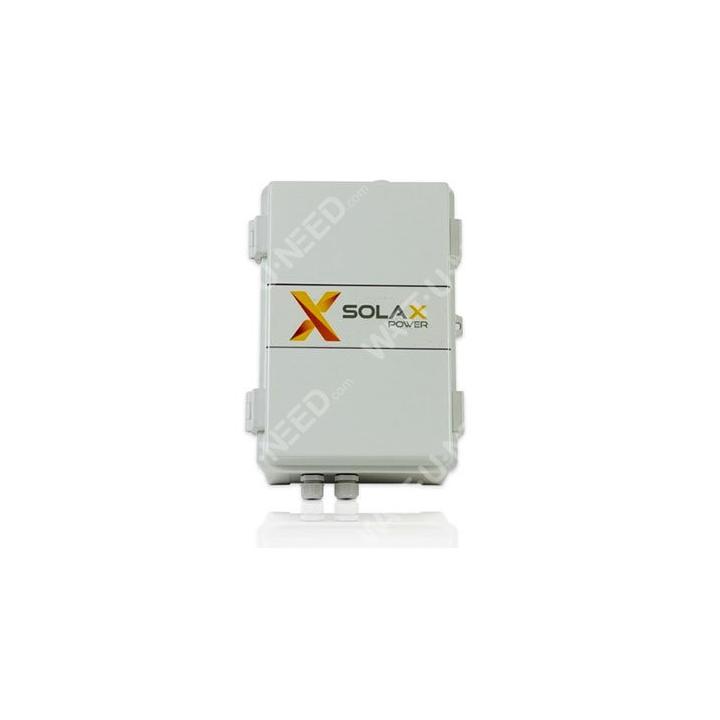

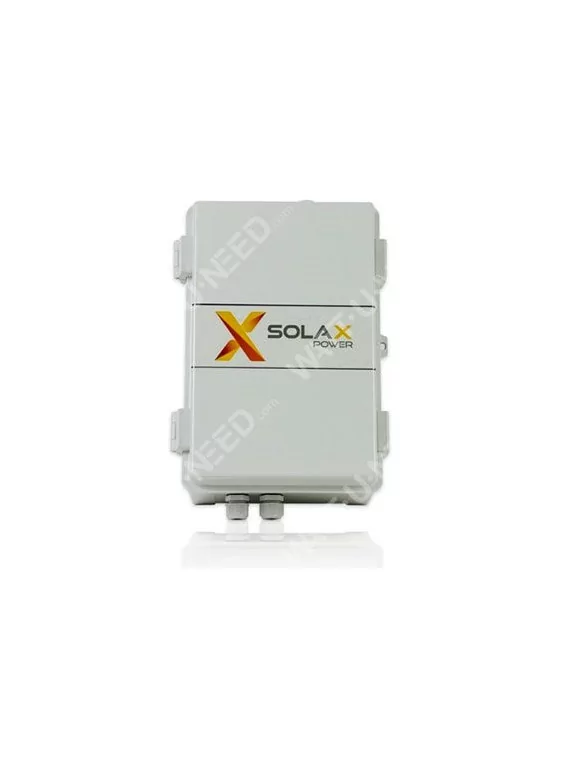

Le boîtier EPS SolaX X1-EPS BOX (référence X1-EPS-BOX) est un accessoire automatique conçu pour garantir la continuité de votre alimentation électrique en cas de coupure réseau. Grâce à ses deux contacteurs intégrés, ce boîtier gère intelligemment la commutation entre le réseau public et la sortie EPS (Emergency Power Supply) de votre onduleur hybride SolaX X1.

En cas de panne de réseau, le boîtier active automatiquement la sortie EPS alimentée par votre batterie et vos panneaux solaires. Lorsque le réseau revient, il reconnecte automatiquement votre installation sur le réseau public et désactive la sortie EPS en toute sécurité. Cette solution est indispensable pour les installations photovoltaïques avec batteries souhaitant une autonomie lors des coupures de courant.

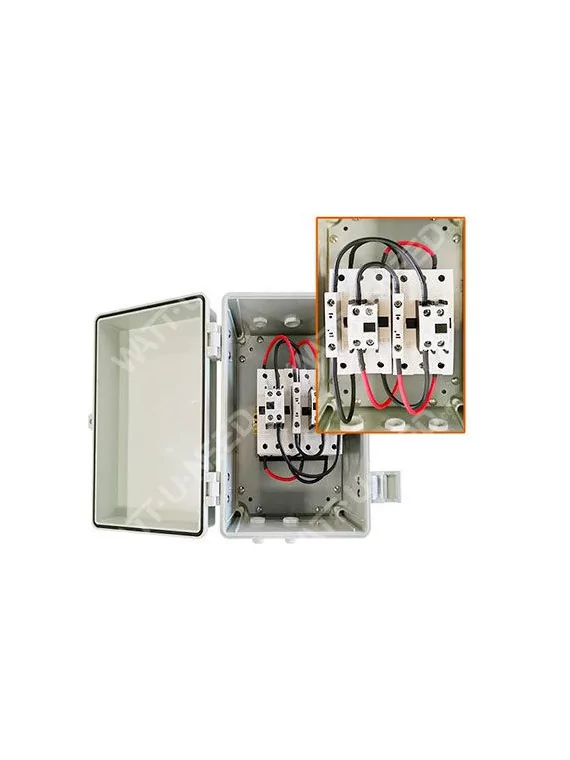

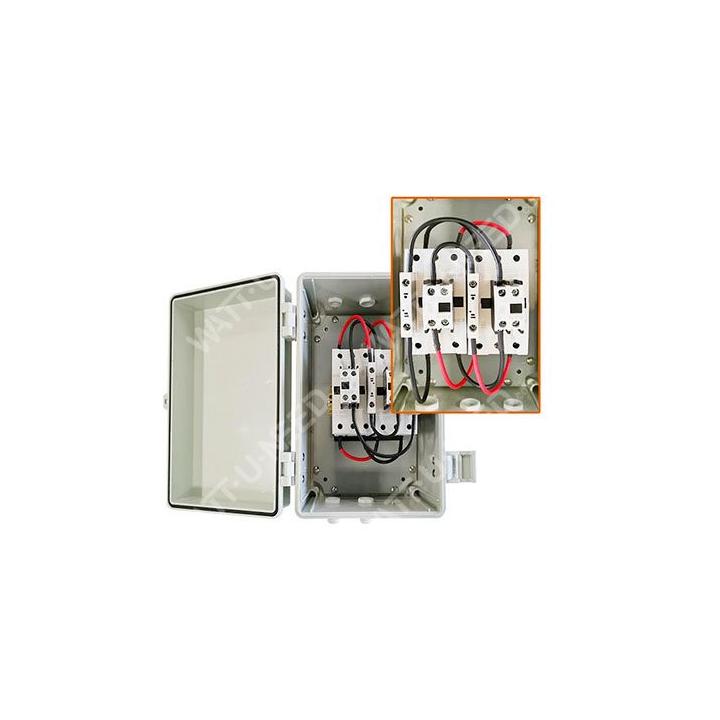

Fonctionnement Automatique du Double Contacteur

Le système de double contacteur intégré assure une gestion automatisée et sécurisée de votre alimentation :

• Détection de coupure réseau : Le contacteur surveille en permanence la présence du réseau public.
• Activation EPS immédiate : Dès la détection d'une panne, le contacteur bascule automatiquement sur la sortie EPS (alimentée par batterie + PV).
• Reconversion automatique : Au retour du réseau, le boîtier reconnecte l'onduleur au réseau public et ferme la sortie EPS.
• Sécurité anti-îlotage : Empêche toute injection sur le réseau durant les pannes, conforme aux normes de découplage.

Ce fonctionnement est totalement transparent pour l'utilisateur : aucune intervention manuelle n'est nécessaire.

Compatibilité avec les Onduleurs SolaX X1-Hybrid

Le boîtier EPS est compatible avec tous les onduleurs hybrides monophasés SolaX de la série X1 équipés de la fonction EPS :

• SolaX X1-HYBRIDE 3.0-D G4/G4.1 (3 kVA)
• SolaX X1-HYBRIDE 3.7-D G4/G4.1 (3,7 kVA)
• SolaX X1-HYBRIDE 5.0-D G4/G4.1 (5 kVA)
• SolaX X1-HYBRIDE 6.0-D G4/G4.1 (6 kVA)
• SolaX X1-Retro Fit modèles avec fonction EPS

Prérequis indispensables : L'onduleur doit être équipé d'une sortie EPS et connecté à une batterie (Triple Power, Pylontech, etc.). Sans batterie, la fonction de secours ne peut pas fonctionner.

Caractéristiques Techniques Détaillées

Applications pour Installations Photovoltaïques Résidentielles

Le boîtier EPS répond aux besoins critiques des installations solaires avec stockage :

• Charges essentielles en secours : Alimentation automatique de l'éclairage, réfrigérateur, congélateur, box internet, alarme lors des pannes de réseau.
• Autonomie énergétique : Exploite la batterie et la production PV pour fonctionner hors réseau sans interruption.
• Optimisation autoconsommation : Maximise l'utilisation de l'énergie solaire stockée même en cas de coupure réseau.
• Sécurisation installation : Évite les déconnexions manuelles complexes et les risques d'erreurs de câblage.

Exemple d'usage typique : Une maison équipée d'un onduleur SolaX X1-HYBRID 5.0-D avec batterie Triple Power 5,8 kWh. En cas de coupure réseau, le boîtier EPS bascule automatiquement sur la batterie pour alimenter les circuits prioritaires (17A max, soit ~3,9 kW). La production solaire continue de charger la batterie si le soleil brille.

Installation et Raccordement Électrique

Prérequis électriques :

• Installation par électricien qualifié conforme aux normes NF C 15-100 (France) / RGIE (Belgique).
• Section de câbles : 10 mm² minimum pour entrée AC 63A, 2,5-4 mm² pour sortie EPS 17A.
• Disjoncteurs différentiels adaptés : 63A côté réseau, 20A côté EPS.
• Vérification impérative de la présence de la sortie EPS sur l'onduleur (modèles "E" ou versions récentes).

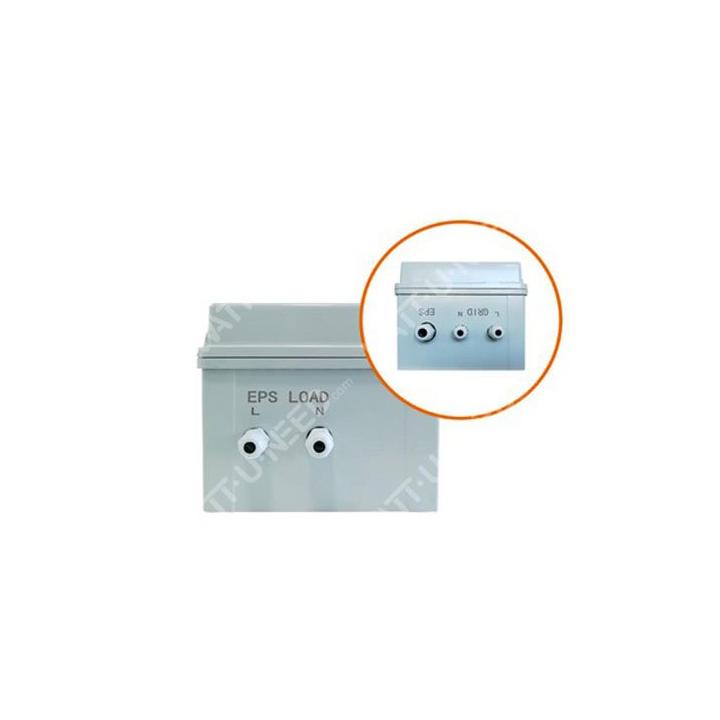

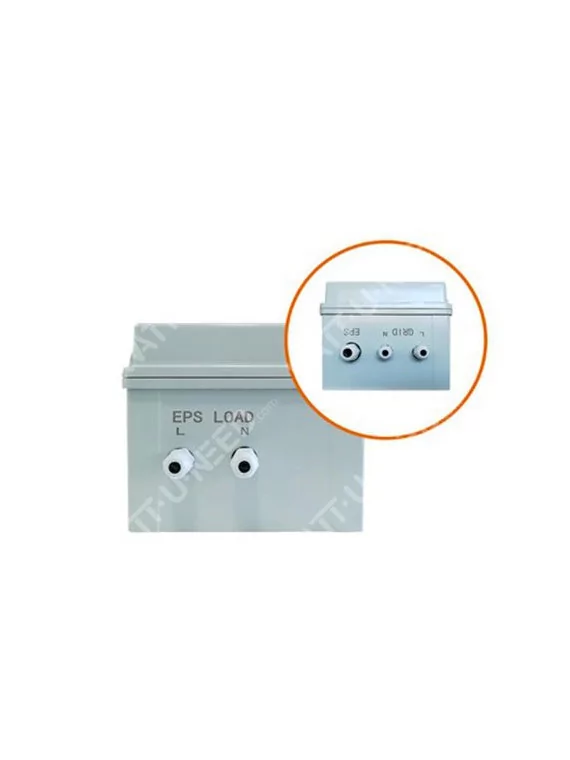

Étapes de raccordement :

1. Fixer le boîtier EPS à proximité du tableau électrique (montage mural ou en coffret).
2. Connecter l'entrée AC principale au réseau public (63A max).
3. Raccorder l'entrée EPS à la sortie EPS de l'onduleur SolaX.
4. Brancher la sortie charge aux circuits prioritaires à alimenter en secours.
5. Régler les protections différentielles et vérifier la tension avant mise en service.
6. Tester la commutation automatique en simulant une coupure réseau.

Astuce d'installation : Utilisez des câbles de couleurs différentes pour identifier facilement l'entrée réseau, l'entrée EPS et la sortie charge. Étiquetez les bornes pour faciliter la maintenance future.

Dimensionnement de la Charge EPS (17A Maximum)

La sortie EPS est limitée à 17A (soit environ 3,9 kW à 230V). Il est crucial de dimensionner correctement les circuits de secours pour éviter les surcharges :

Conseil important : Évitez de connecter des appareils à démarrage élevé (pompe à chaleur, climatisation) sur la sortie EPS. Privilégiez les charges continues faibles à moyennes.

Pour dimensionner précisément vos besoins en secours, consultez notre calculateur de consommation dans notre boîte à outils.

Normes et Conformité Réseau Belge

Le boîtier EPS SolaX respecte les normes de raccordement photovoltaïque applicables en Belgique :

• Prescriptions Synergrid C10/11 : Garantit le découplage automatique en cas de défaut réseau.
• Protection anti-îlotage : Empêche l'injection d'électricité sur le réseau public durant les pannes (sécurité des techniciens).
• Marquage CE : Conformité aux directives européennes basse tension et compatibilité électromagnétique.
• Installation RGIE : Doit être réalisée par électricien agréé pour validation de conformité et assurance.

Pour toute question technique sur l'installation, consultez notre centre de support.

Avantages du Boîtier EPS pour Votre Installation Solaire

• Automatisation totale : Aucune intervention manuelle lors des coupures réseau.
• Sécurité renforcée : Protège contre les risques d'îlotage et de renvoi d'énergie sur réseau coupé.
• Compatibilité universelle SolaX X1 : Fonctionne avec toute la gamme X1-Hybrid de 3 à 6 kVA.
• Installation simple : Boîtier compact avec connexions clairement identifiées.
• Fiabilité éprouvée : Contacteurs électromécaniques robustes pour longévité maximale.
• Rentabilité : Exploite pleinement votre investissement batterie en assurant l'autonomie lors des pannes.

Produits Complémentaires Recommandés

Pour une installation complète et optimale, découvrez nos produits compatibles :

Onduleur SolaX X1-HYBRID 3.0-D

Onduleur SolaX X1-HYBRID 5.0-D

Onduleur SolaX X1-HYBRID 3.7-D

Besoin d'aide pour choisir les accessoires adaptés ? Consultez notre blog technique ou notre service support.
