Compteur de Coulomb (Moniteur de Batteries Lithium Haute Precision)

95,79 € TTC

Options

Compteur coulomb de haute précision conçu pour surveiller la tension, la capacité, la puissance et l'énergie d'une batterie.

Plus de détails

En savoir plus



Compteur de Coulomb

(Moniteur de Batteries Lithium Haute Precision)





Le compteur coulomb de haute précision permet la surveillance de la tension (V), la capacité (Ah), la puissance (W) et l'énergie d'une batterie. Ces informations permettent à l'utilisateur d'obtenir un état de charge en % (SoC) ou une profondeur de décharge (DoD) précise de la batterie. Il calcule également en temps réel le temps restant avant que la batterie ne soit complètement vide. Le produit dispose d'une fonction de mémoire qui enregistre les informations de SoC lorsque l'appareil est éteint ou accidentellement déconnecté. Le CC 75/150/500 convient pour les batteries lithium-fer-phosphate(LiFePO4), lithium-ion, Li-Polymère, les batteries plomb-acide et nickel-métal hybride avec une tension de fonctionnement de 8V à 80V DC.







Il existe en 3 versions :



  • CC75 mesurant de 0 à 75A, compatible avec les bornes M6
  • CC150 mesurant de 0 à 150A, compatible avec les bornes M8
  • CC500 mesurant de 0 à 500A, compatible avec les bornes M10

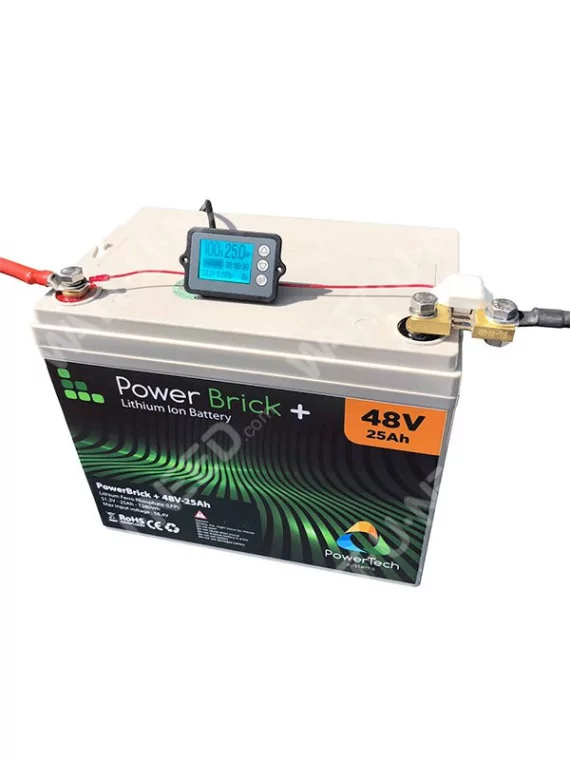

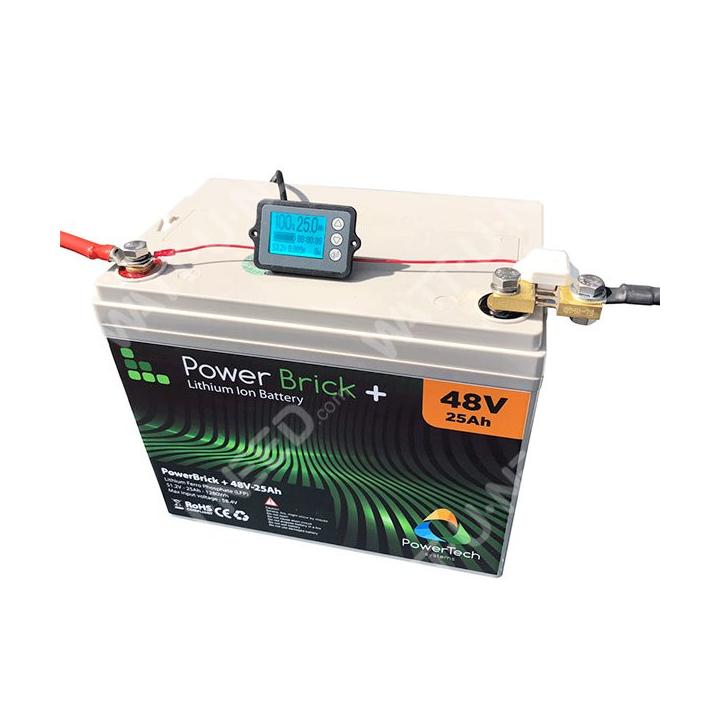

Le cable blindé qui relie la résistance de mesure (shunt) et l’écran d’affichage est disponible en trois longueurs, en fonction de la localisation de la batterie et de l’afficheur) :

  • 1 mètre
  • 3 mètres
  • 5 mètres

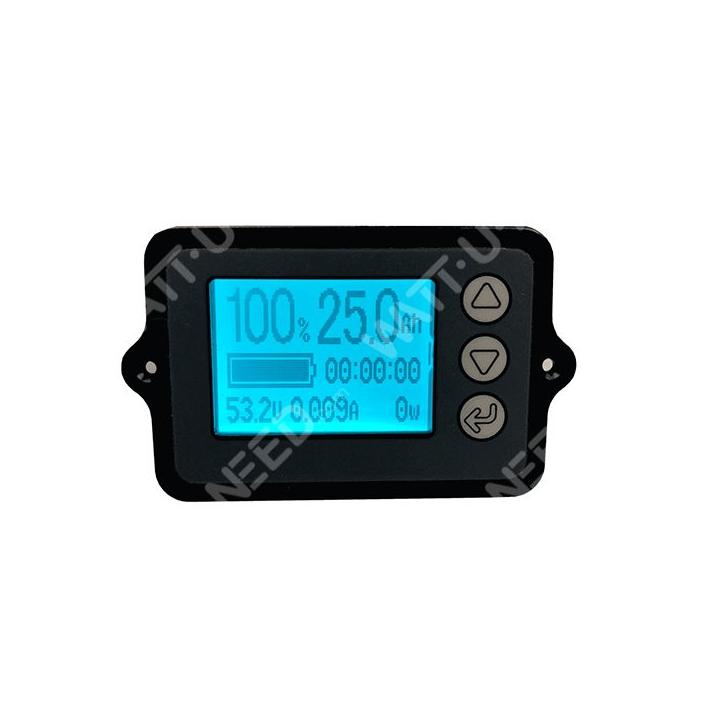

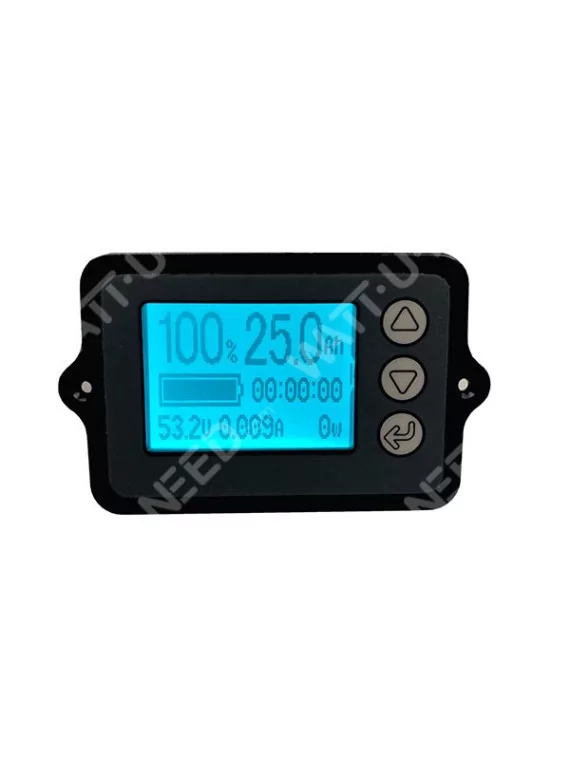

Fonctions de l’afficheur

• Etat de charge (%)
• Capacité restante (Ah)
• Temps restant (HH : MN : SS)
• Puissance instantanée (W)
• Courant (A)
• Tension (V)
• Vue graphique de l’état de charge de la batterie (SoC)


















Dimensions












Caractéristiques





originalwtwatermark Min Nominal Max Unit
Tension de fonctionnement1/850.080.0V
Consommation en opération (Rétro-éclairage ON) 01/06/00 mA
Consommation en opération (Rétro-éclairage OFF) 0.7 mA
Précision mesure de tension +/- 1.0 %
Précision mesure de courant +/- 1.0 %
Précision mesure de capacité +/- 1.0 %
Plage de mesure de capacité0.1 999.9Ah
Plage de mesure de courant (CC75)0.050.075.0A
Température de fonctionnement afficheur-102550°C
Poids de l’afficheur 20 g
Dimensions de l’afficheur66 x 40 x 13








Mesure d’état de charge (SoC) par méthode OCV (Open Circuit Voltage ou Tension en circuit ouvert)

Tous les types de batteries ont un point commun : la tension a leur borne diminue ou augmente en fonction de leur niveau de charge. La tension sera maximale lorsque la batterie est totalement chargée et minimal lorsqu’elle est vide.

Cette relation entre tension et SOC dépend directement de la technologie de batterie utilisée. A titre d’exemple, le schéma ci dessous compare les courbes de décharge entre une batterie au plomb et une batteries Lithium-Ion.









Pour suivre l’état de charge lors de l’utilisation de la batterie, la méthode la plus intuitive consiste à suivre le courant en l’intégrant durant l’utilisation des cellules. Cette intégration donne de manière directe la quantité de charges électriques injectées ou soutirées à la batterie permettant ainsi de quantifier précisément le SoC de la batterie.

Contrairement à la méthode OCV, cette méthode est en mesure de déterminer l’évolution de l’état de charge pendant l’utilisation de la batterie. Elle ne nécessite pas que la batterie soit au repos pour effectuer une mesure précise.



Bien que la mesure du courant soit effectuée par une résistance de précision, de faibles erreurs de mesures interviennent, liées à la fréquence échantillonnage de la mesure. Pour corriger ces erreurs marginales, le compteur de Coulomb est ré-étalonné automatiquement à chaque cycle de charge. Les mesures de SoC effectuées par comptage de coulomb permettent une erreur de mesure inférieure à 1%, ce qui permet une indication très précise de l’énergie restante dans la batterie. Contrairement à la méthode OCV, le comptage de coulomb est indépendant des fluctuations de puissance délivrée par la batterie (qui engendrent des chutes de tension de la batterie), et la précision reste constante quelque soit l’utilisation de la batterie.

Caractéristiques techniques

Poids0,4 kg
Largeur76 mm
Hauteur100 mm
Epaisseur66 mm
