    96,6 $
    Avasco Solar SolarSpeed3.0
    0768563819803

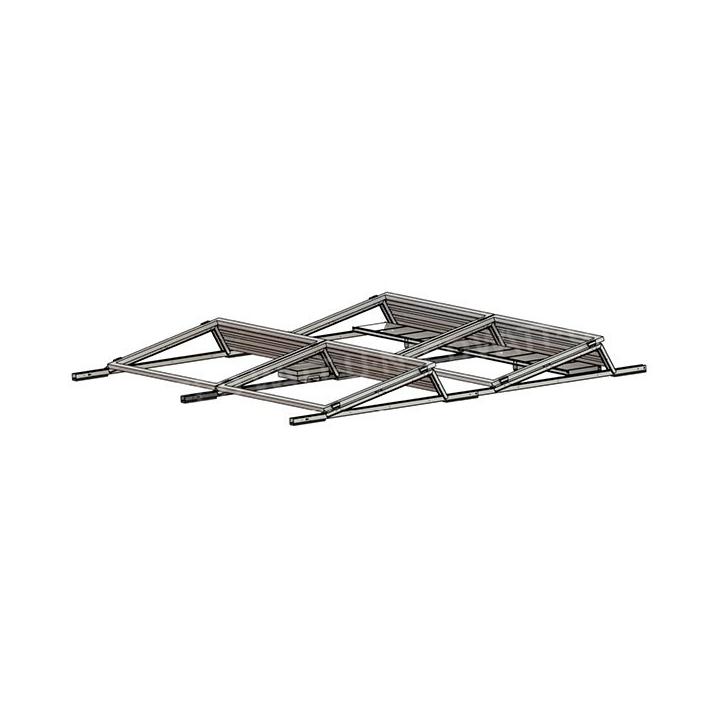

    Système de montage Avasco Solar SolarSpeed configuration sud paysage 3.0



    Système de montage vendu AVEC clames de fixation !

    Paiements 100% sécurisés
    Clames/Epaisseur panneau: 30 mm
    Nombre de panneaux en paysage: 1 panneau

    Avasco Solar SolarSpeed...

    96,6 $

    Présentation du système de fixation Avasco

    Avasco illustration



    Distances de point

    Combinaison optimale de formation d'ombre (distance d'inclinaison) et d'efficacité (angle) : 12,5°-1400 mm



    Compatible avec tout panneau solaire


    Les unités de base SolarSpeed ​​​​peuvent être utilisées pour les panneaux à 60 et 72 cellules.




    Assemblage ultra-rapide


    Le cadre "fit&click" peut être facilement emboîté, ce qui garantit une installation très simple et des temps de montage courts.


    Unités de base pré-assemblées


    L'utilisation d'unités de base pré-assemblées permet non seulement une économie importante sur le temps d'installation, mais réduit également considérablement le nombre de pièces individuelles sur le toit !


    Fabriqué en acier zinc-magnésium


    L'acier Zinc-Magnésium, avec ses propriétés autocicatrisantes et robustes, est parfaitement adapté aux applications avec des exigences strictes de résistance à la corrosion à long terme.


    Image d'illustation système Avasco



    Ballast avec supports de ballast


    Glissement facile et rapide sur le profil au sol de l'unité de base.
    Extrêmement adapté aux ballasts limités.
    Peut également être placé derrière ou entre les panneaux.






    Image d'illustration système de montage avasco

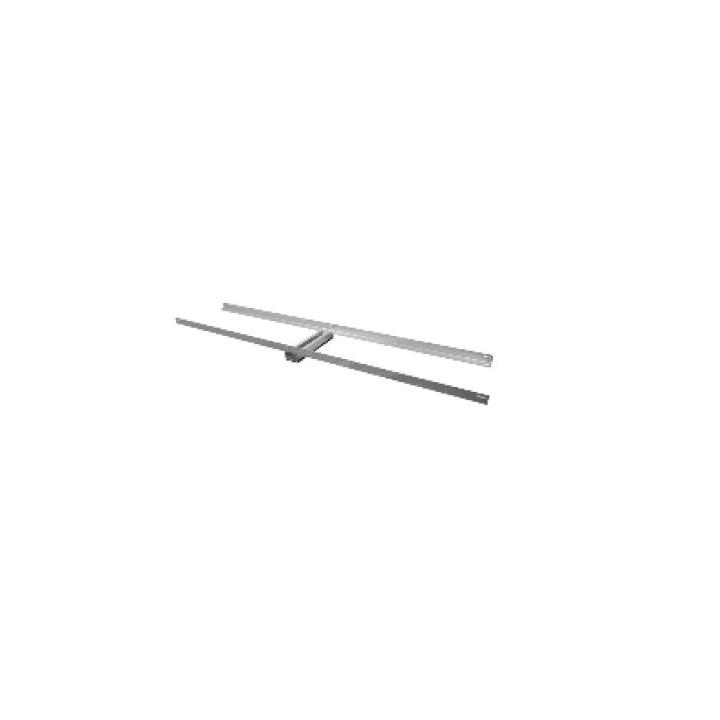

    Ballast avec profilés en L


    Les ensembles de profilés en L permettent de répartir les dalles de ballast sur la longueur du panneau, ce qui les rend adaptés aux zones nécessitant beaucoup de ballast.
    Le support central empêche les profilés en L de se plier, qui sont fixés avec des vis autoperceuses.
    La connexion supplémentaire entre les unités de base au moyen de ces profilés en L rend l'installation encore plus solide.


    Détail du système de montage

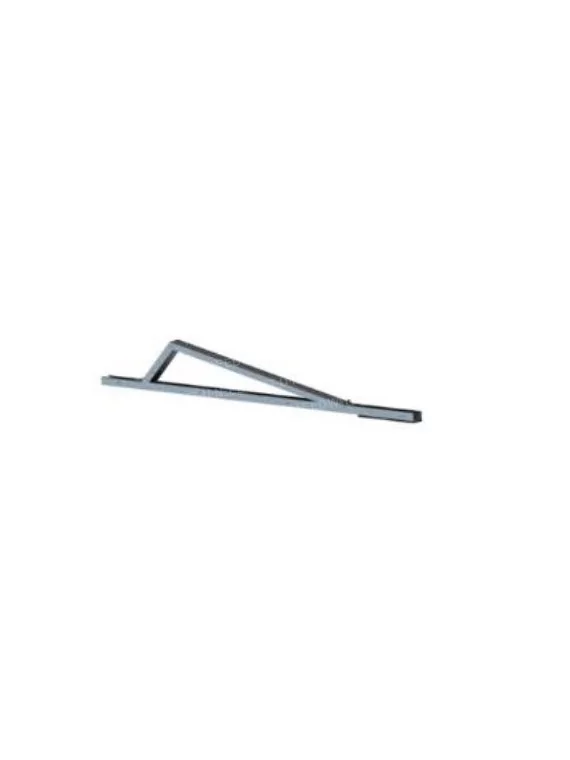

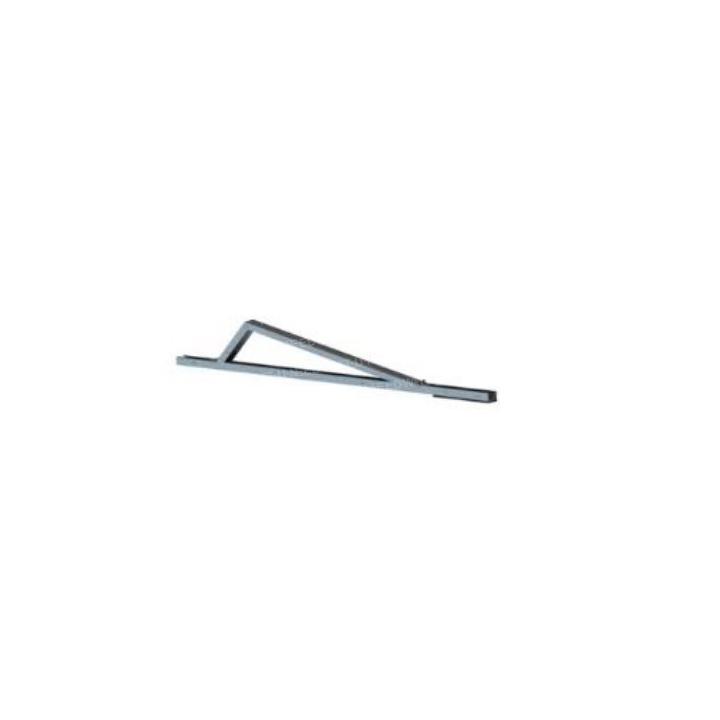

    Equerre Paysage - 1400mm - 12,5°



    Equerre Paysage - 1400 mm - 12,5°

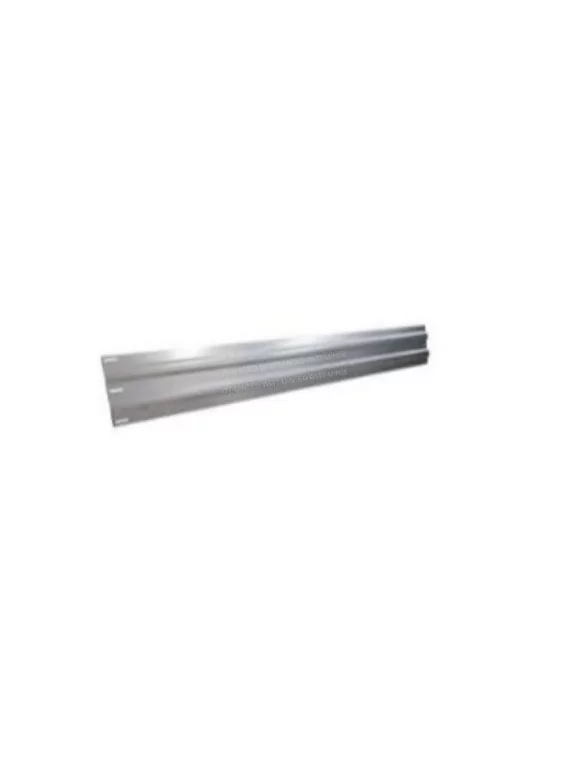

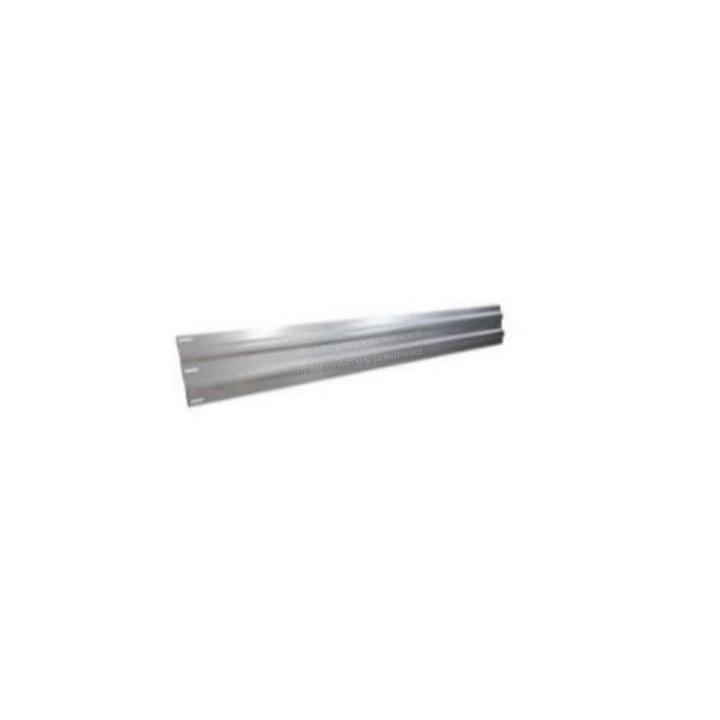

    Tôle arrière paysageTôle arrière Paysage





    Cornière de lestage 1885mm

    Cornière de lestage





    Tôle arrière Paysage 1885mm

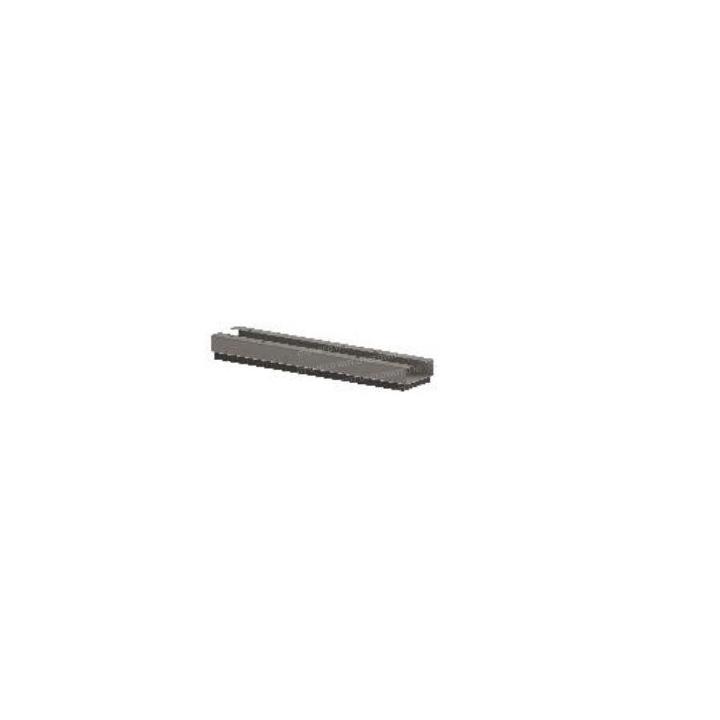

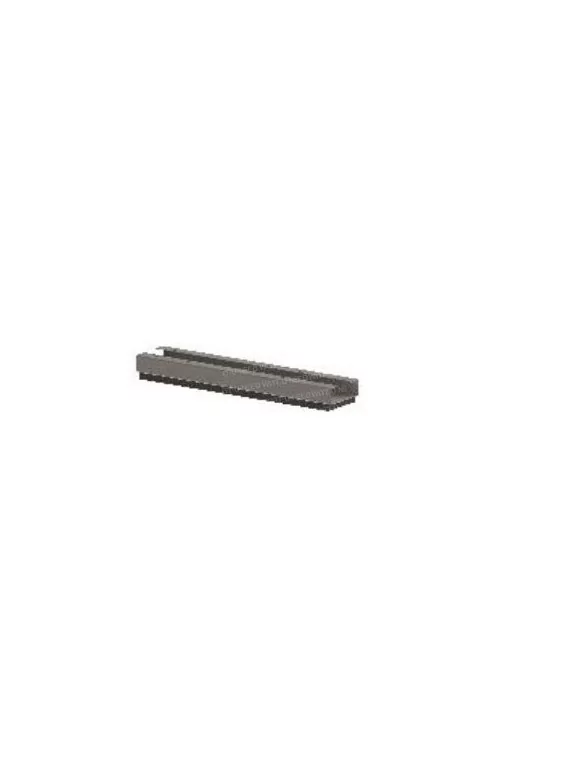

    Support cornière 40 mm





    * Système de montage vendu AVEC clames de fixation !

    Contenu du kit de fixation
    Nombre de panneauxEquerre Paysage - 1400 mm - 12,5°Tôle arrière Paysage Cornière de lestageSupport cornière 40mmVis autoforanteBande EPDM noirClame de milieuClame de fin
    1 panneau21214104
    2 panneaux32428224
    3 panneaux436312344
    4 panneaux548416464
    5 panneaux6510520584
    6 panneaux76126246104
    7 panneaux87147287124
    8 panneaux98168328144
    9 panneaux109189369164
    10 panneaux111020104010184
